HỆ THỐNG QUẢN LÝ TÒA NHÀ BMS (HỆ THỐNG BMS)
I. Giới thiệu Hệ thống BMS
A. Khái niệm

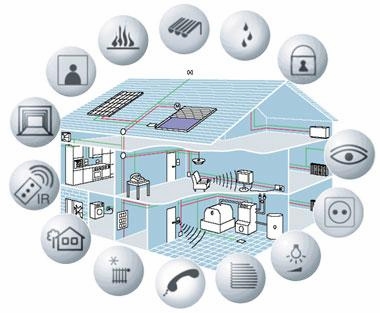

Hệ thống quản lý tòa nhà BMS (Building Management System) là một hệ thống tự động hoá dùng để giám sát, điều khiển và quản lý các thiết bị và hệ thống trong một tòa nhà. Hệ thống BMS giúp tối ưu hóa hoạt động của tòa nhà, nâng cao hiệu suất sử dụng năng lượng và giảm chi phí.

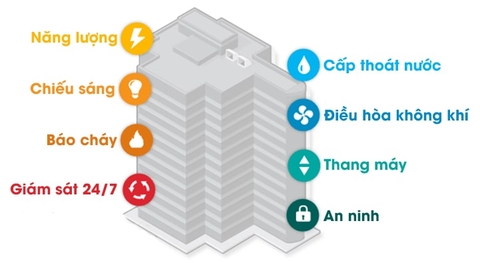

B. Đặc điểm
- Tích hợp nhiều hệ thống: BMS có khả năng tích hợp và điều khiển nhiều hệ thống khác nhau trong tòa nhà như hệ thống HVAC, chiếu sáng, an ninh, thang máy, vệ sinh, điện và nước, giúp tạo ra một môi trường làm việc và sinh hoạt thông minh và hiệu quả.
- Giám sát thời gian thực: Hệ thống BMS cung cấp khả năng giám sát thời gian thực về hoạt động của các hệ thống và thiết bị trong tòa nhà, từ đó cho phép người quản lý dễ dàng theo dõi tình trạng và hiệu suất của chúng.
- Tự động hóa: BMS tự động điều khiển các hệ thống và thiết bị trong tòa nhà dựa trên các thiết lập và điều kiện được định trước, giúp tối ưu hóa hoạt động và giảm sự can thiệp của con người.
- Điều khiển linh hoạt: Hệ thống BMS cho phép người quản lý tùy chỉnh các chế độ hoạt động của tòa nhà theo nhu cầu thực tế, từ đó đảm bảo sự thoải mái và an toàn cho cư dân và nhân viên.
- Tiết kiệm năng lượng và chi phí: BMS giúp giảm lượng năng lượng tiêu thụ không cần thiết và tối ưu hóa sử dụng các nguồn năng lượng, từ đó giúp giảm chi phí vận hành và bảo trì cho tòa nhà.
- Quản lý thông minh: Hệ thống BMS cung cấp dữ liệu và thông tin chi tiết về hoạt động của tòa nhà, từ đó giúp người quản lý ra quyết định thông minh và hiệu quả về việc cải thiện hiệu suất và sử dụng tối ưu tài nguyên.
- Tăng cường an ninh và kiểm soát: Hệ thống BMS tích hợp các hệ thống an ninh như camera giám sát, hệ thống báo động cháy và kiểm soát truy cập, giúp nâng cao mức độ an toàn và kiểm soát truy cập vào các khu vực quan trọng trong tòa nhà.
- Dễ dàng bảo trì, mở rộng và nâng cấp: Hệ thống BMS được thiết kế để dễ dàng bảo trì, mở rộng và nâng cấp theo nhu cầu thay đổi của tòa nhà, từ đó đảm bảo tính linh hoạt và sự ổn định trong quá trình sử dụng.
C. Ứng dụng
- Các cao ốc văn phòng, trung tâm thương mại, ngân hàng.
- Các toà nhà hành chính công cộng.
- Các nhà máy sản xuất công nghiệp.
- Các toà nhà dược phẩm, bệnh viện.
- Các nhà ga tàu, tàu điện ngầm.
- Các khách sạn, nhà hàng, nhà ăn.
- Các trường đại học, trường phổ thông.
- Các trung tâm điện thoại, giải trí, truyền hình.
- Các nhà máy điện.
- Các sân bay, trung tâm thông tin…

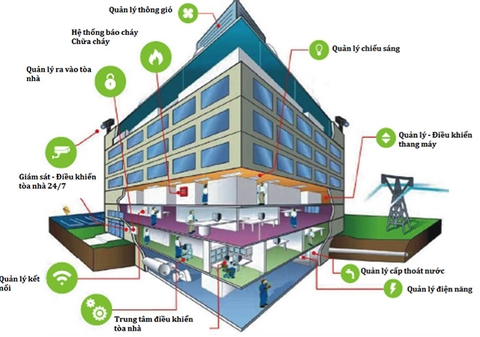

II. Các thành phần chính của Hệ thống BMS
A. Hệ thống HVAC
Hệ thống HVAC (Heating, Ventilation, and Air Conditioning) là một trong những thành phần chính của Hệ thống quản lý tòa nhà BMS. Hệ thống này được thiết kế để duy trì và kiểm soát nhiệt độ, độ ẩm, luồng không khí và chất lượng không khí trong tòa nhà, tạo ra môi trường làm việc và sinh hoạt thoải mái và hiệu quả.
1. Điều hòa không khí (Air Conditioning)
Điều hòa không khí là hệ thống giúp điều chỉnh và kiểm soát nhiệt độ và độ ẩm trong không gian bên trong tòa nhà, đảm bảo rằng môi trường luôn ở mức thoải mái và phù hợp với hoạt động của cư dân và nhân viên.
BMS giám sát và điều khiển hoạt động của các máy điều hòa, quạt và van điều chỉnh nhiệt độ để đảm bảo hoạt động hiệu quả và tiết kiệm năng lượng.
2. Hệ thống thông gió (Ventilation)
Hệ thống thông gió là phần quan trọng của HVAC, giúp cung cấp luồng không khí tươi và làm sạch không khí trong tòa nhà, đồng thời loại bỏ không khí ô nhiễm và các chất độc hại.
BMS giám sát và điều chỉnh tốc độ quạt thông gió và lưu lượng không khí để đảm bảo luồng không khí sạch và cung cấp sự thoải mái cho cư dân và nhân viên.
3. Hệ thống sưởi (Heating)
Hệ thống sưởi là phần của HVAC giúp tăng nhiệt độ không gian trong tòa nhà khi thời tiết lạnh.
BMS kiểm soát các hệ thống sưởi để đảm bảo rằng nhiệt độ trong tòa nhà được duy trì ở mức mong muốn và tiết kiệm năng lượng.
4. Điều khiển nhiệt độ và lưu lượng không khí
BMS cung cấp các cảm biến nhiệt độ và độ ẩm để giám sát môi trường trong tòa nhà và điều chỉnh các hệ thống HVAC một cách tự động để đáp ứng các yêu cầu cụ thể.
Hệ thống quản lý tòa nhà BMS giúp tối ưu hóa nhiệt độ và lưu lượng không khí, từ đó tiết kiệm năng lượng và cải thiện hiệu suất hoạt động của hệ thống HVAC.
B. Hệ thống chiếu sáng
Hệ thống chiếu sáng là một trong các thành phần chính của Hệ thống BMS. Hệ thống chiếu sáng được thiết kế để kiểm soát và điều chỉnh độ sáng và thời gian hoạt động của các nguồn ánh sáng trong tòa nhà, đảm bảo rằng không gian được chiếu sáng đúng mức và tiết kiệm năng lượng.
1. Điều chỉnh độ sáng
Hệ thống chiếu sáng trong BMS cho phép điều chỉnh độ sáng của các bóng đèn và đèn LED trong tòa nhà dựa trên nhu cầu sử dụng và điều kiện ánh sáng tự nhiên. Điều này giúp tối ưu hóa việc sử dụng ánh sáng và giảm thiểu lượng năng lượng tiêu thụ không cần thiết.
2. Điều khiển thời gian hoạt động
Hệ thống BMS cho phép lập trình và điều khiển thời gian hoạt động của hệ thống chiếu sáng, tức là thời gian bật và tắt đèn trong ngày. Điều này giúp tiết kiệm năng lượng và đảm bảo rằng ánh sáng chỉ hoạt động khi cần thiết.
3. Tích hợp cảm biến ánh sáng tự nhiên
Hệ thống quản lý tòa nhà BMS tích hợp các cảm biến ánh sáng tự nhiên để đo lượng ánh sáng tự nhiên trong không gian bên trong tòa nhà. Dựa trên thông tin này, hệ thống có thể điều chỉnh độ sáng của đèn nhân tạo để tối ưu hóa việc sử dụng ánh sáng tự nhiên và giảm thiểu nhu cầu sử dụng đèn điện.
4. Quản lý đèn thông minh
Hệ thống chiếu sáng trong BMS có khả năng quản lý đèn thông minh, tức là đèn có khả năng tự động điều chỉnh độ sáng, màu sắc và hướng chiếu sáng để đáp ứng các yêu cầu sử dụng cụ thể. Điều này giúp tạo ra môi trường làm việc và sinh hoạt linh hoạt và hiệu quả.
5. Điều khiển từ xa và giám sát từ xa
Hệ thống chiếu sáng trong BMS có thể được điều khiển từ xa qua các thiết bị di động hoặc máy tính, cho phép người quản lý tòa nhà điều chỉnh và giám sát việc sử dụng ánh sáng từ bất kỳ đâu. Điều này tăng tính linh hoạt và tiện lợi trong việc quản lý hệ thống chiếu sáng.
C. Quản lý an ninh và kiểm soát truy cập
Quản lý an ninh và kiểm soát truy cập là một thành phần quan trọng của Hệ thống quản lý tòa nhà BMS. Chức năng này giúp tăng cường mức độ an toàn và kiểm soát truy cập vào các khu vực quan trọng trong tòa nhà, đồng thời bảo vệ tài sản và đảm bảo an ninh cho cư dân và nhân viên.
1. Hệ thống giám sát an ninh
Hệ thống BMS tích hợp các thiết bị giám sát an ninh như camera giám sát và các cảm biến chuyển động để giám sát hoạt động trong tòa nhà. Các thiết bị này cung cấp hình ảnh và thông tin về các hoạt động đáng ngờ, giúp người quản lý phát hiện sớm các tình huống nguy hiểm hoặc bất thường.
2. Hệ thống báo động
Hệ thống BMS kết hợp các hệ thống báo động cháy, báo động trộm và báo động cửa để cảnh báo và đưa ra biện pháp kịp thời khi xảy ra sự cố hoặc nguy hiểm. Hệ thống báo động tự động kích hoạt và thông báo cho nhân viên bảo vệ và cơ quan chức năng liên quan.
3. Kiểm soát truy cập
Hệ thống BMS sử dụng các công nghệ kiểm soát truy cập như thẻ từ, mã PIN và nhận dạng vân tay để quản lý và kiểm soát quyền truy cập vào các khu vực nhất định trong tòa nhà. Điều này đảm bảo rằng chỉ những người được ủy quyền mới có thể tiếp cận các khu vực quan trọng và nhạy cảm.
4. Giám sát từ xa và báo cáo
Hệ thống quản lý tòa nhà BMS cho phép giám sát an ninh từ xa thông qua các thiết bị di động hoặc máy tính. Người quản lý có thể theo dõi hoạt động an ninh và nhận báo cáo tức thì về các sự kiện đáng chú ý.
5. Ghi nhật ký và lưu trữ dữ liệu
Hệ thống BMS ghi nhật ký và lưu trữ dữ liệu về các sự kiện và hoạt động an ninh trong tòa nhà. Điều này giúp giám sát và đánh giá hiệu quả của các biện pháp an ninh và kiểm soát truy cập đã triển khai.
D. Quản lý thang máy và cửa tự động
Quản lý thang máy và cửa tự động là một trong những thành phần quan trọng của Hệ thống quản lý tòa nhà BMS. Chức năng này giúp điều khiển và giám sát hoạt động của thang máy và cửa tự động trong tòa nhà, đảm bảo an toàn và hiệu quả trong việc di chuyển và tiết kiệm năng lượng.
1. Điều khiển hoạt động thang máy
Hệ thống BMS có khả năng điều khiển hoạt động của thang máy, bao gồm việc mở cửa, điều chỉnh tốc độ và lựa chọn hành trình phù hợp. Việc điều khiển hoạt động thang máy một cách tự động giúp tối ưu hóa việc di chuyển trong tòa nhà và giảm thiểu thời gian chờ đợi.
2. Theo dõi hiệu suất thang máy
Hệ thống BMS giám sát hiệu suất hoạt động của thang máy, bao gồm tần suất sử dụng, tốc độ, thời gian chờ và mức tiêu thụ năng lượng. Những thông tin này giúp người quản lý đánh giá hiệu quả và tích cực cải thiện hoạt động của thang máy.
3. Điều khiển cửa tự động
Hệ thống BMS điều khiển hoạt động của các cửa tự động trong tòa nhà, bao gồm việc mở và đóng cửa tự động, điều chỉnh tốc độ và thời gian mở cửa. Điều này giúp tối ưu hóa quá trình đi vào và ra khỏi tòa nhà và giảm thiểu lãng phí năng lượng.
4. Điều khiển theo lịch trình
Hệ thống quản lý tòa nhà BMS có khả năng lập trình và điều khiển hoạt động thang máy và cửa tự động theo lịch trình. Điều này giúp tự động điều chỉnh hoạt động của chúng dựa trên yêu cầu và hoạt động trong tòa nhà trong khoảng thời gian cụ thể.
5. Báo cáo và cảnh báo
Hệ thống BMS cung cấp các báo cáo và cảnh báo về hiệu suất và sự cố của thang máy và cửa tự động. Những báo cáo này giúp người quản lý nắm bắt tình trạng hoạt động và đưa ra các biện pháp khắc phục nhanh chóng khi cần thiết.
E. Giám sát hệ thống cấp và thoát nước
Giám sát hệ thống cấp và thoát nước là một trong những yếu tố quan trọng của Hệ thống quản lý tòa nhà BMS. Chức năng này giúp theo dõi và kiểm soát hiệu quả việc sử dụng nước, quản lý hệ thống cấp và thoát nước, đảm bảo an toàn và bảo vệ môi trường.
1. Giám sát tiêu thụ nước
Hệ thống BMS giám sát lượng nước tiêu thụ trong tòa nhà từ các hệ thống như vòi sen, chậu rửa tay, toilet và các thiết bị sử dụng nước khác. Việc giám sát này giúp người quản lý nhận biết và đánh giá mức tiêu thụ nước để đề xuất biện pháp tiết kiệm và tối ưu hóa sử dụng tài nguyên nước.
2. Điều khiển hệ thống cấp và thoát nước
Hệ thống BMS điều khiển việc cấp nước và xả nước trong tòa nhà. Điều này giúp kiểm soát lượng nước cấp và xả, giảm thiểu lãng phí nước và đảm bảo hệ thống cấp và thoát nước hoạt động hiệu quả.
3. Giám sát hệ thống thoát nước
Hệ thống BMS giám sát trạng thái và hoạt động của các hệ thống thoát nước, bao gồm cống thoát nước, hệ thống thoát nước từ các thiết bị và khu vực trong tòa nhà. Điều này giúp phát hiện sớm các sự cố và tránh tình trạng quá tải hoặc tràn nước.
4. Theo dõi mức nước và cảnh báo tràn
Hệ thống BMS cung cấp các cảm biến để giám sát mức nước trong các bể chứa nước và các hệ thống thoát nước. Khi mức nước cao hoặc có nguy cơ tràn, hệ thống sẽ cảnh báo người quản lý để có biện pháp kịp thời.
5. Báo cáo và phân tích
Hệ thống quản lý tòa nhà BMS cung cấp các báo cáo về tiêu thụ nước và hiệu suất hệ thống cấp và thoát nước. Các báo cáo này giúp người quản lý đánh giá hiệu quả và đưa ra các biện pháp cải thiện nếu cần thiết.
F. Quản lý hệ thống điện
Quản lý hệ thống điện là một trong những yếu tố quan trọng của Hệ thống quản lý tòa nhà BMS. Chức năng này giúp theo dõi và điều khiển hoạt động của hệ thống điện trong tòa nhà, đảm bảo cung cấp điện ổn định và hiệu quả cho các thiết bị và hoạt động trong tòa nhà.
1. Giám sát tiêu thụ điện
Hệ thống BMS giám sát tiêu thụ điện của các thiết bị và hệ thống trong tòa nhà, bao gồm hệ thống chiếu sáng, hệ thống HVAC, thiết bị văn phòng và các thiết bị điện khác. Việc giám sát này giúp người quản lý theo dõi lượng điện tiêu thụ và tối ưu hóa việc sử dụng năng lượng.
2. Điều khiển hoạt động điện
Hệ thống BMS điều khiển hoạt động của các thiết bị điện, bao gồm bật/tắt đèn, thiết bị gia dụng, các hệ thống điện tự động khác. Điều này giúp tiết kiệm điện và đảm bảo rằng các thiết bị chỉ hoạt động khi cần thiết.
3. Phân tích và tối ưu hóa hệ thống điện
Hệ thống quản lý tòa nhà BMS phân tích dữ liệu điện và xác định các điểm yếu trong hệ thống để đề xuất các biện pháp tối ưu hóa. Từ đó, người quản lý có thể cải thiện hiệu suất và tiết kiệm năng lượng trong hệ thống điện.
4. Bảo trì và cảnh báo sự cố
Hệ thống BMS cung cấp thông tin về tình trạng và hoạt động của các thiết bị điện, giúp người quản lý dự đoán và phát hiện sớm các sự cố có thể xảy ra. Hệ thống cũng cảnh báo người quản lý về các vấn đề cần bảo trì và sửa chữa.
5. Điều khiển từ xa và tự động hóa
Hệ thống quản lý tòa nhà BMS cho phép điều khiển từ xa các thiết bị điện thông qua các thiết bị di động hoặc máy tính. Điều này giúp người quản lý thực hiện điều khiển linh hoạt và hiệu quả trong việc quản lý hệ thống điện.

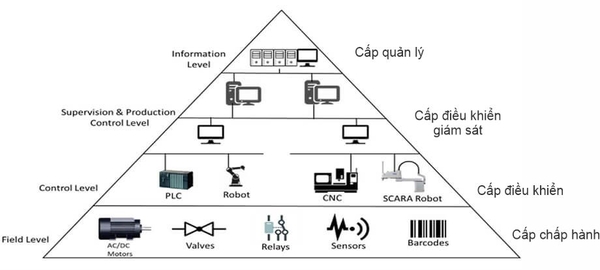

III. Cấu trúc hệ thống quản lý BMS
Cấu trúc của hệ thống quản lý BMS gồm 4 cấp:
- Cấp quản lý – Phần mềm điều khiển trung tâm: Đây là cấp cao nhất trong hệ thống quản lý BMS. Tại cấp này, có một phần mềm điều khiển trung tâm được cài đặt trên máy chủ hoặc hệ thống máy tính mạnh. Phần mềm này có nhiệm vụ quản lý toàn bộ hoạt động của hệ thống BMS trong tòa nhà. Nó thu thập, phân tích và lưu trữ dữ liệu từ các cấp khác, đồng thời điều khiển các hệ thống và thiết bị khác nhau trong tòa nhà. Phần mềm điều khiển trung tâm cung cấp giao diện quản lý tổng quát cho người quản lý để theo dõi và điều khiển hoạt động của tòa nhà.
- Cấp điều khiển giám sát – Các thiết bị quản lý: Tại cấp này, các thiết bị quản lý như PLCs (Programmable Logic Controllers) và BMS Controllers được sử dụng để quản lý các hệ thống cụ thể trong tòa nhà như HVAC, chiếu sáng, an ninh, thang máy, v.v. Các thiết bị này thu thập dữ liệu từ các cảm biến và thiết bị chấp hành, sau đó truyền thông tin đến phần mềm điều khiển trung tâm. Chúng cũng thực hiện các chức năng điều khiển dựa trên các lệnh từ phần mềm điều khiển trung tâm.
- Cấp điều khiển – Bộ điều khiển cấp trường: Ở cấp này, có các bộ điều khiển cấp trường như DDCs (Direct Digital Controllers) hoặc PLCs được cài đặt tại từng hệ thống con hoặc khu vực trong tòa nhà. Chúng đảm nhận nhiệm vụ thu thập dữ liệu từ cảm biến và thiết bị chấp hành cụ thể trong khu vực của mình, thực hiện các chức năng điều khiển cụ thể và truyền thông tin đến các thiết bị quản lý ở cấp trên.
- Cấp chấp hành – Cảm biến và các thiết bị chấp hành: Đây là cấp thấp nhất trong hệ thống. Tại cấp này, các cảm biến (sensor) và thiết bị chấp hành như động cơ, van, đèn, v.v., được cài đặt trong từng thiết bị hoặc hệ thống cụ thể. Các cảm biến thu thập dữ liệu về trạng thái và hoạt động của thiết bị, sau đó truyền thông tin lên cấp điều khiển cấp trường để xử lý và điều khiển.
Cấu trúc này cho phép hệ thống quản lý BMS hoạt động một cách hiệu quả và tự động, từ việc thu thập dữ liệu từ các cảm biến cho đến việc điều khiển các thiết bị và hệ thống trong tòa nhà.
IV. Triển khai Hệ thống BMS
A. Tích hợp cảm biến và thiết bị thông minh
Triển khai Hệ thống quản lý tòa nhà BMS bao gồm việc tích hợp các cảm biến và thiết bị thông minh vào hạ tầng của tòa nhà. Các cảm biến và thiết bị này đóng vai trò quan trọng trong việc thu thập dữ liệu và truyền thông tin về các hệ thống và hoạt động trong tòa nhà. Sau đây là các bước triển khai tích hợp cảm biến và thiết bị thông minh vào Hệ thống quản lý tòa nhà BMS:
1. Đánh giá nhu cầu và lựa chọn cảm biến và thiết bị
Bước đầu tiên là đánh giá nhu cầu của tòa nhà, xác định các hệ thống và hoạt động cần được giám sát và kiểm soát. Dựa vào đó, lựa chọn các cảm biến và thiết bị thông minh phù hợp để thu thập dữ liệu và truyền thông tin.
2. Cài đặt cảm biến và thiết bị
Sau khi lựa chọn các cảm biến và thiết bị, tiến hành cài đặt chúng vào các vị trí phù hợp trong tòa nhà. Các cảm biến và thiết bị này có thể bao gồm cảm biến ánh sáng, cảm biến nhiệt độ, cảm biến chuyển động, thiết bị điều khiển thang máy, thiết bị điều khiển cửa tự động, và nhiều loại cảm biến và thiết bị thông minh khác.
3. Kết nối và tích hợp
Tiến hành kết nối các cảm biến và thiết bị thông minh với hệ thống quản lý tòa nhà BMS. Các cảm biến và thiết bị này sẽ gửi dữ liệu và thông tin về hoạt động của chúng đến hệ thống quản lý tòa nhà, từ đó giúp người quản lý theo dõi và điều khiển các hệ thống và thiết bị trong tòa nhà.
4. Lập trình và điều chỉnh
Thực hiện lập trình và điều chỉnh các cảm biến và thiết bị thông minh để hoạt động chính xác và hiệu quả. Điều này bao gồm việc thiết lập các thông số và điều kiện hoạt động của cảm biến và thiết bị để phù hợp với yêu cầu của tòa nhà.
5. Kiểm tra và thử nghiệm
Tiến hành kiểm tra và thử nghiệm hoạt động của các cảm biến và thiết bị thông minh sau khi tích hợp vào hệ thống quản lý tòa nhà. Đảm bảo rằng các cảm biến và thiết bị hoạt động đúng cách và gửi dữ liệu chính xác đến hệ thống BMS.
6. Giáo dục và đào tạo
Đào tạo người quản lý và nhân viên vận hành tòa nhà về cách sử dụng và quản lý hệ thống quản lý tòa nhà BMS, bao gồm cả các cảm biến và thiết bị thông minh. Điều này giúp đảm bảo hệ thống được sử dụng một cách hiệu quả và hiệu suất cao.
B. Kết nối mạng và phần mềm quản lý
Kết nối mạng và phần mềm quản lý đóng vai trò quan trọng trong triển khai Hệ thống quản lý tòa nhà BMS. Việc thiết lập hệ thống mạng đáp ứng yêu cầu và sử dụng phần mềm quản lý chính là cơ sở để hoạt động hiệu quả và đồng bộ của Hệ thống quản lý tòa nhà. Dưới đây là các bước triển khai kết nối mạng và phần mềm quản lý trong Hệ thống quản lý tòa nhà BMS:
1. Xây dựng hạ tầng mạng
Bước đầu tiên là xây dựng hạ tầng mạng đáp ứng yêu cầu của Hệ thống quản lý tòa nhà BMS. Điều này bao gồm cài đặt và cấu hình mạng LAN (Local Area Network) và cài đặt hệ thống cáp và công nghệ kết nối mạng phù hợp để kết nối các thiết bị và cảm biến trong tòa nhà với hệ thống quản lý tòa nhà BMS.
2. Lựa chọn phần mềm quản lý
Tiến hành lựa chọn phần mềm quản lý tòa nhà BMS phù hợp với yêu cầu và quy mô của tòa nhà. Phần mềm này phải hỗ trợ tích hợp các chức năng quản lý, giám sát, và điều khiển của Hệ thống quản lý tòa nhà, đồng thời cung cấp giao diện thân thiện và dễ sử dụng cho người quản lý và nhân viên.
3. Cài đặt và cấu hình phần mềm quản lý
Sau khi lựa chọn phần mềm quản lý tòa nhà BMS, tiến hành cài đặt và cấu hình phần mềm trên máy chủ hoặc hệ thống máy tính đáp ứng yêu cầu kỹ thuật và hiệu năng.
4. Kết nối các thiết bị và cảm biến
Kết nối các thiết bị và cảm biến đã được tích hợp vào hệ thống mạng LAN. Điều này bao gồm việc cấu hình địa chỉ IP cho từng thiết bị và cảm biến để chúng có thể truyền thông tin và dữ liệu về hoạt động của mình đến phần mềm quản lý tòa nhà BMS.
5. Thử nghiệm và kiểm tra
Tiến hành thử nghiệm và kiểm tra hoạt động của Hệ thống quản lý tòa nhà BMS để đảm bảo tính đáng tin cậy và hiệu quả của hệ thống. Thử nghiệm này bao gồm việc kiểm tra tích hợp giữa phần mềm và các thiết bị, kiểm tra việc truyền thông tin và dữ liệu, cũng như xác minh các chức năng quản lý, giám sát và điều khiển.
6. Đào tạo và hướng dẫn sử dụng
Đào tạo người quản lý và nhân viên vận hành tòa nhà về cách sử dụng phần mềm quản lý tòa nhà BMS. Hướng dẫn sử dụng giúp người quản lý và nhân viên làm quen và hiểu rõ cách thức hoạt động của hệ thống và sử dụng các tính năng quản lý một cách hiệu quả.
C. Thu thập và phân tích dữ liệu
Thu thập và phân tích dữ liệu là hai giai đoạn quan trọng trong quá trình triển khai Hệ thống quản lý tòa nhà BMS. Điều này giúp hệ thống BMS có khả năng giám sát và đánh giá hiệu quả hoạt động của tòa nhà, từ đó đưa ra các biện pháp tối ưu hóa và cải thiện hiệu suất. Dưới đây là các bước triển khai thu thập và phân tích dữ liệu trong Hệ thống quản lý tòa nhà BMS:
1. Xác định dữ liệu cần thu thập
Xác định các thông số và dữ liệu cần thu thập từ các cảm biến và thiết bị trong tòa nhà. Các thông số này bao gồm nhiệt độ, độ ẩm, ánh sáng, tiêu thụ điện, tiêu thụ nước, hoạt động thang máy, cửa tự động và các thông tin liên quan khác.
2. Cài đặt và cấu hình cảm biến
Tiến hành cài đặt và cấu hình các cảm biến để thu thập dữ liệu đáng tin cậy và chính xác. Cấu hình này bao gồm việc thiết lập chu kỳ thu thập dữ liệu và các thông số liên quan khác.
3. Xây dựng hệ thống lưu trữ dữ liệu
Xây dựng hệ thống lưu trữ dữ liệu để chứa thông tin và dữ liệu thu thập từ các cảm biến và thiết bị. Hệ thống lưu trữ này có khả năng lưu trữ và quản lý lượng dữ liệu lớn và đảm bảo tính bảo mật và ổn định.
4. Phân tích và đánh giá dữ liệu
Tiến hành phân tích và đánh giá dữ liệu thu thập từ hệ thống BMS. Phân tích này bao gồm việc so sánh các thông số và dữ liệu với mức tiêu chuẩn và tiêu chí xác định để đánh giá hiệu quả và hiệu suất hoạt động của tòa nhà.
5. Cảnh báo và báo cáo
Xây dựng hệ thống cảnh báo để thông báo về các sự cố và vấn đề cần chú ý. Hệ thống cảnh báo giúp người quản lý phát hiện sớm các vấn đề và đưa ra biện pháp khắc phục kịp thời. Đồng thời, tạo ra các báo cáo về hiệu suất và hoạt động của tòa nhà để hỗ trợ quyết định quản lý.
6. Đào tạo và hướng dẫn sử dụng
Đào tạo người quản lý và nhân viên vận hành tòa nhà về cách sử dụng dữ liệu và thông tin thu thập từ Hệ thống quản lý tòa nhà BMS. Hướng dẫn sử dụng giúp người quản lý hiểu rõ và sử dụng dữ liệu phân tích để cải thiện hiệu suất và quản lý tòa nhà một cách hiệu quả.
V. Các giao thức truyền thông kết nối hệ thống BMS
Hệ thống quản lý tòa nhà BMS sử dụng nhiều giao thức truyền thông khác nhau để kết nối và liên kết các thành phần của hệ thống. Dưới đây là một số giao thức truyền thông phổ biến mà BMS thường sử dụng:
- BACnet (Building Automation and Control Network): BACnet là một giao thức truyền thông tiêu chuẩn trong ngành tự động hóa và quản lý tòa nhà. Nó cho phép các thiết bị và hệ thống khác nhau trong tòa nhà có thể giao tiếp với nhau và chia sẻ dữ liệu một cách hiệu quả. BACnet hỗ trợ cả môi trường dây dẫn và mạng không dây.
- Modbus: Modbus là một giao thức truyền thông phổ biến trong ngành tự động hóa công nghiệp. Nó được sử dụng để kết nối các thiết bị điều khiển và cảm biến với các hệ thống quản lý như BMS. Modbus sử dụng giao thức nối tiếp RS-232 hoặc RS-485 để truyền thông.
- LonWorks: LonWorks là một công nghệ mạng đặc biệt dùng trong tự động hóa và quản lý tòa nhà. Nó cho phép các thiết bị khác nhau trong mạng có khả năng giao tiếp và trao đổi dữ liệu thông qua mạng truyền thông LonWorks.
- KNX: KNX (trước đây là EIB - European Installation Bus) là một giao thức truyền thông và mạng được sử dụng rộng rãi trong ngành tự động hóa và quản lý tòa nhà. KNX cho phép các thiết bị khác nhau của nhiều nhà sản xuất khác nhau có thể tương thích và hoạt động chung trong một hệ thống quản lý tòa nhà.
- Ethernet/IP: Đối với các hệ thống BMS hiện đại, Ethernet/IP thường được sử dụng để kết nối các thiết bị và hệ thống trong tòa nhà. Ethernet/IP cho phép truyền dữ liệu thông qua mạng Ethernet, giúp tạo ra một môi trường kết nối mạnh mẽ và linh hoạt.
Những giao thức truyền thông này cho phép các thành phần khác nhau của hệ thống BMS có thể liên kết và giao tiếp với nhau một cách hiệu quả, giúp tạo ra một hệ thống quản lý tòa nhà hoàn chỉnh và thông minh.

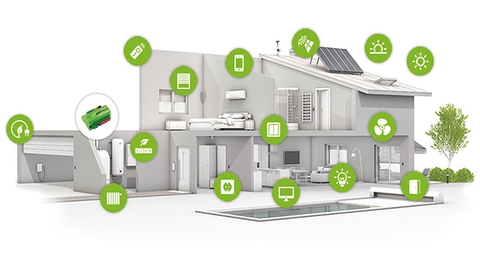

VI. Tầm nhìn và xu hướng phát triển của Hệ thống BMS
Hệ thống quản lý tòa nhà BMS đang ngày càng trở nên quan trọng và phổ biến trong ngành công nghiệp xây dựng và quản lý tòa nhà. Để đáp ứng nhu cầu ngày càng cao của các tòa nhà thông minh và bền vững, Hệ thống quản lý tòa nhà BMS đang phát triển với những tầm nhìn và xu hướng tiên tiến sau:
1. Tích hợp trí tuệ nhân tạo và học máy
Hệ thống quản lý tòa nhà BMS sẽ tích hợp trí tuệ nhân tạo và học máy để tự động hóa quá trình quản lý và điều khiển tòa nhà. Trí tuệ nhân tạo sẽ giúp hệ thống BMS dự đoán, phân tích và đưa ra các quyết định thông minh dựa trên dữ liệu thu thập từ các cảm biến và thiết bị.
2. Tích hợp trích xuất dữ liệu
Hệ thống quản lý tòa nhà BMS sẽ tích hợp các công nghệ trích xuất dữ liệu và trích xuất dữ liệu để thu thập và sử dụng thông tin từ các nguồn dữ liệu bên ngoài, bao gồm dữ liệu thời tiết, thông tin kinh tế, và dữ liệu vận hành từ các tòa nhà khác. Điều này giúp cung cấp các thông tin bổ sung và đáng tin cậy để tối ưu hóa hoạt động của tòa nhà.
3. Mở và chuẩn hóa giao thức liên kết
Xu hướng phát triển của Hệ thống quản lý tòa nhà BMS là sử dụng các giao thức liên kết mở và chuẩn hóa để đảm bảo tích hợp và tương tác dễ dàng với các thiết bị và hệ thống khác trong tòa nhà. Điều này giúp tối ưu hóa hiệu suất và khả năng mở rộng của hệ thống BMS.
4. Tăng cường bảo mật và an ninh
Hệ thống quản lý tòa nhà BMS sẽ tăng cường bảo mật và an ninh để đảm bảo an toàn và bảo mật thông tin quan trọng trong quá trình quản lý và điều khiển tòa nhà. Sử dụng các công nghệ mã hóa và xác thực giúp ngăn chặn các cuộc tấn công và xâm nhập không mong muốn vào hệ thống.
5. Tích hợp năng lượng tái tạo
Hệ thống quản lý tòa nhà BMS sẽ tích hợp năng lượng tái tạo, như pin mặt trời và hệ thống thu thập năng lượng môi trường khác. Điều này giúp tòa nhà trở nên bền vững hơn và giảm thiểu tiêu thụ năng lượng từ nguồn năng lượng truyền thống.
6. Điện toán đám mây và IoT (Internet of Things)
Hệ thống quản lý tòa nhà BMS sẽ sử dụng điện toán đám mây và IoT để lưu trữ và quản lý dữ liệu từ xa. Điều này giúp quản lý tòa nhà có thể theo dõi và điều khiển tòa nhà từ bất kỳ đâu và bất kỳ thiết bị nào có kết nối internet.
Tầm nhìn và xu hướng phát triển của Hệ thống quản lý tòa nhà BMS hướng tới tối ưu hóa hoạt động của tòa nhà, cải thiện hiệu suất và tiết kiệm năng lượng, đồng thời tạo ra môi trường sống và làm việc an toàn và bền vững cho cư dân và người sử dụng.
VII. Kết luận
Hệ thống quản lý tòa nhà BMS đóng vai trò quan trọng và cần thiết trong việc quản lý, giám sát và điều khiển các hoạt động của tòa nhà một cách hiệu quả và tiết kiệm năng lượng. Điều này đồng thời giúp tối ưu hóa hiệu suất hoạt động và đảm bảo an toàn cho cư dân và người sử dụng trong tòa nhà.
Với khả năng tích hợp các thành phần chính như hệ thống HVAC, hệ thống chiếu sáng, giám sát tiêu thụ năng lượng, quản lý an ninh và kiểm soát truy cập, quản lý thang máy và cửa tự động, giám sát hệ thống cấp và thoát nước, Hệ thống quản lý tòa nhà BMS mang đến sự tự động và hiệu quả trong việc quản lý các hoạt động trong tòa nhà.
Hệ thống quản lý tòa nhà BMS không chỉ giúp tiết kiệm năng lượng và chi phí vận hành, mà còn góp phần tạo ra môi trường sống và làm việc thoải mái, an toàn và bền vững cho cư dân và nhân viên trong tòa nhà.
Tầm nhìn và xu hướng phát triển của Hệ thống quản lý tòa nhà BMS đang hướng tới việc tích hợp trí tuệ nhân tạo và học máy, mở rộng khả năng kết nối và tích hợp, tăng cường bảo mật và tích hợp năng lượng tái tạo để đáp ứng nhu cầu của các tòa nhà thông minh và bền vững trong tương lai.
Tổng kết lại, Hệ thống quản lý tòa nhà BMS là một công nghệ tiên tiến và đáng đầu tư để tối ưu hóa quản lý tòa nhà và tạo ra môi trường sống và làm việc tốt hơn. Việc triển khai và sử dụng Hệ thống quản lý tòa nhà BMS sẽ đem lại nhiều lợi ích vượt trội và góp phần xây dựng một tương lai bền vững và thông minh cho ngành xây dựng và quản lý tòa nhà.
-----------------------------------------
