WATERFLUX 3070 V3

Battery powered electromagnetic water meter with optional KROHNE FlexPower (Quick Starts)

(Phiên bản QS_WATERFLUX3070_V3_en_220503_4005303003_R03)

4.2 Connecting the internal battery / 4.2 Kết nối pin bên trong

CAUTION! CẢNH BÁO!

Please connect the battery before first use. The signal converter is delivered with a disconnected battery.
Vui lòng kết nối pin trước khi sử dụng lần đầu. Bộ chuyển đổi tín hiệu được giao với pin không được kết nối.

INFORMATION! THÔNG TIN!

For transport purposes, signal converters which are verified to MI-001 or OIML R49 have also disconnected batteries. Please connect the battery before placing the local utility seal.
Với mục đích vận chuyển, các bộ chuyển đổi tín hiệu được xác minh theo MI-001 hoặc OIML R49 cũng được giao với pin không kết nối. Vui lòng kết nối pin trước khi đặt con dấu tiện ích địa phương.

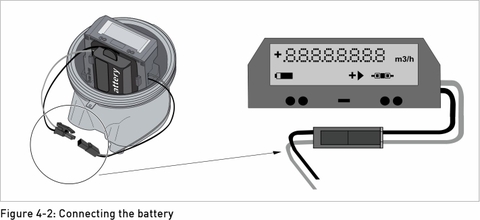

Figure 4-2: Connecting the battery / Hình 4-2: Kết nối pin

Remove the cover. / Tháo nắp.
Fasten the battery connector of the power cable to the internal connector in the signal converter. / Cố định bộ kết nối pin của cáp nguồn vào bộ kết nối bên trong trong bộ chuyển đổi tín hiệu.
Check if the display lights up. / Kiểm tra xem màn hình có sáng không.
Put back the cover. / Đặt lại nắp.

WARNING! CẢNH BÁO!
Make sure that the battery cable is not jammed by the cover. / Chắc chắn rằng cáp pin không bị kẹt bởi nắp đậy.

For closing the case of the device in the IP68 housing, refer to "Closing of the signal converter housing" on page 20. / Đối với việc đóng hộp thiết bị trong vỏ bảo vệ IP68, xem "Đóng vỏ bộ chuyển đổi tín hiệu" trên trang 20.

For information on the different battery types, refer to "Types of batteries" on page 28. / Để biết thông tin về các loại pin khác nhau, xem "Các loại pin" trên trang 28.

INFORMATION! THÔNG TIN!

The device now operates with default menu settings. For configuration of these menu settings, refer to "Battery settings" on page 30.
Thiết bị hiện hoạt động với các cài đặt menu mặc định. Để cấu hình các cài đặt menu này, xem "Cài đặt pin" trên trang 30.
