WATERFLUX 3070 F là đồng hồ đo lưu lượng điện từ dùng pin cho nước sạch, nước thô và nước tưới, phù hợp cho DMA, nhà máy nước, revenue metering và các điểm đo không có nguồn điện. Thiết bị hỗ trợ 0D/0D, IP68, pulse / Modbus RTU và tùy chọn đo áp lực – nhiệt độ theo cấu hình phù hợp.

• Dùng pin cho điểm đo không có điện
• 0D/0D cho không gian lắp đặt hạn chế
• IP68 cho chamber ngập nước
• Kết nối Modbus RTU / pulse
• Phù hợp cho DMA và mạng lưới cấp nước

Gửi DN tuyến ống, dải lưu lượng, vị trí lắp đặt và yêu cầu truyền dữ liệu để Lạc Việt tư vấn cấu hình WATERFLUX 3070 F phù hợp. | Gửi yêu cầu kỹ thuật báo giá

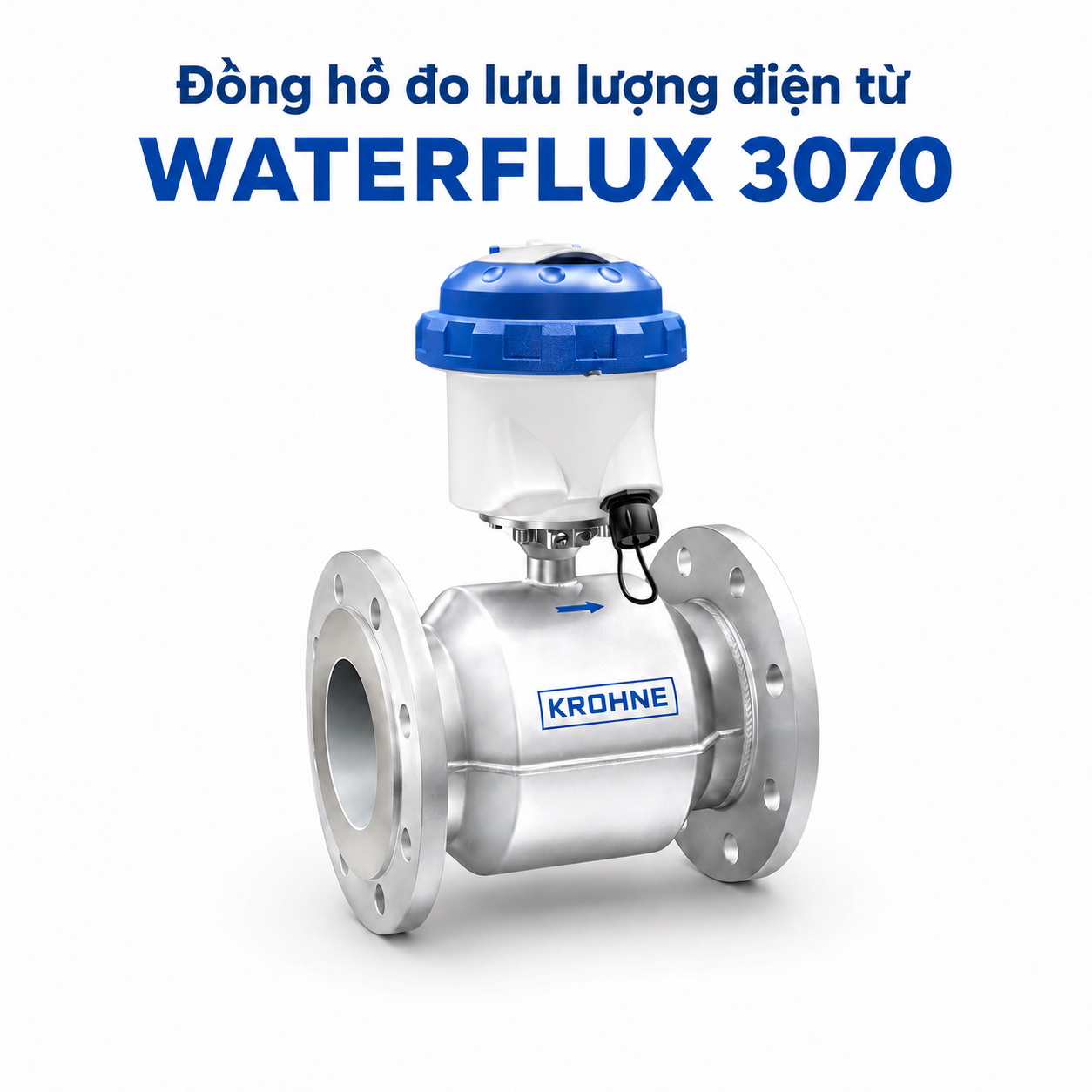

I. Tổng quan sản phẩm

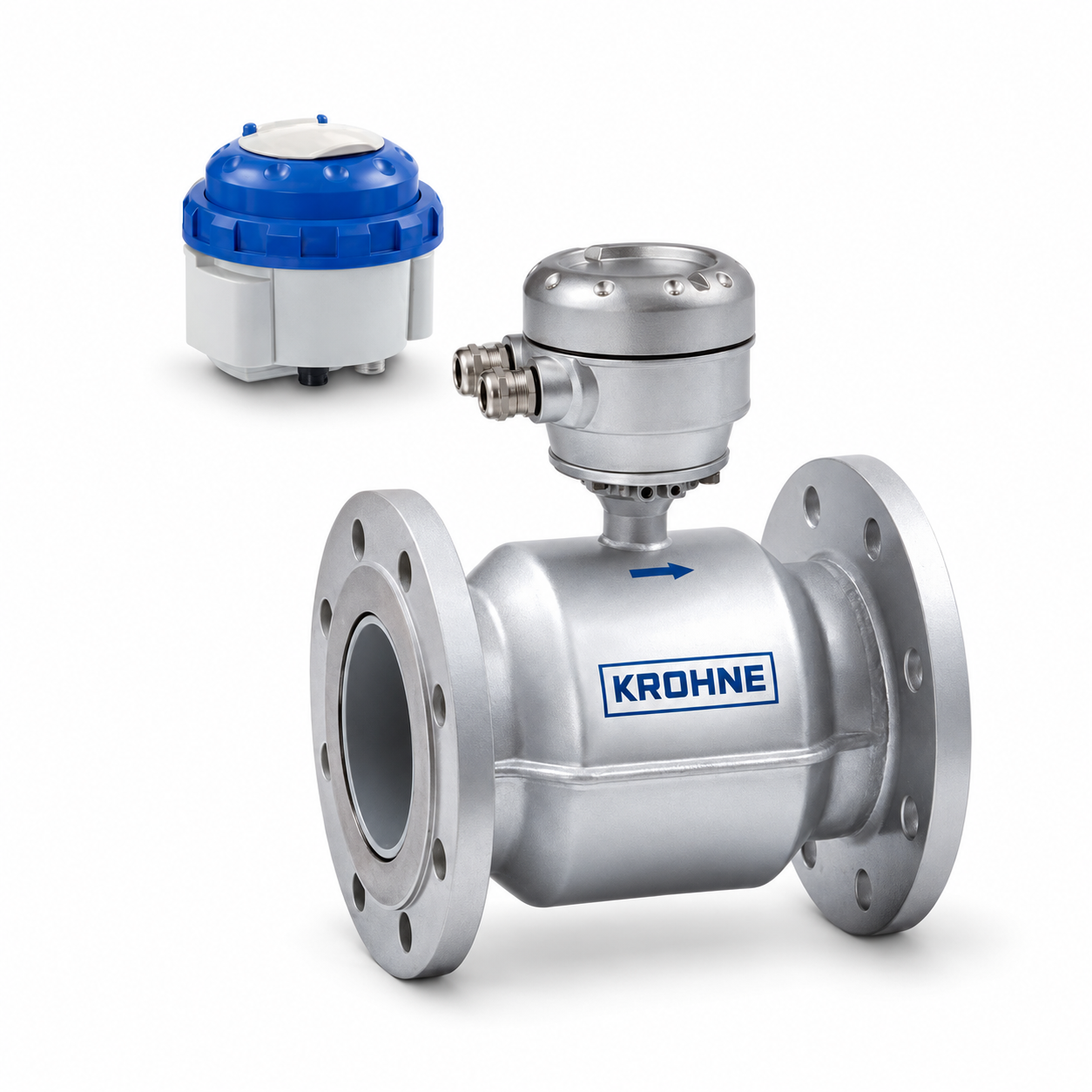

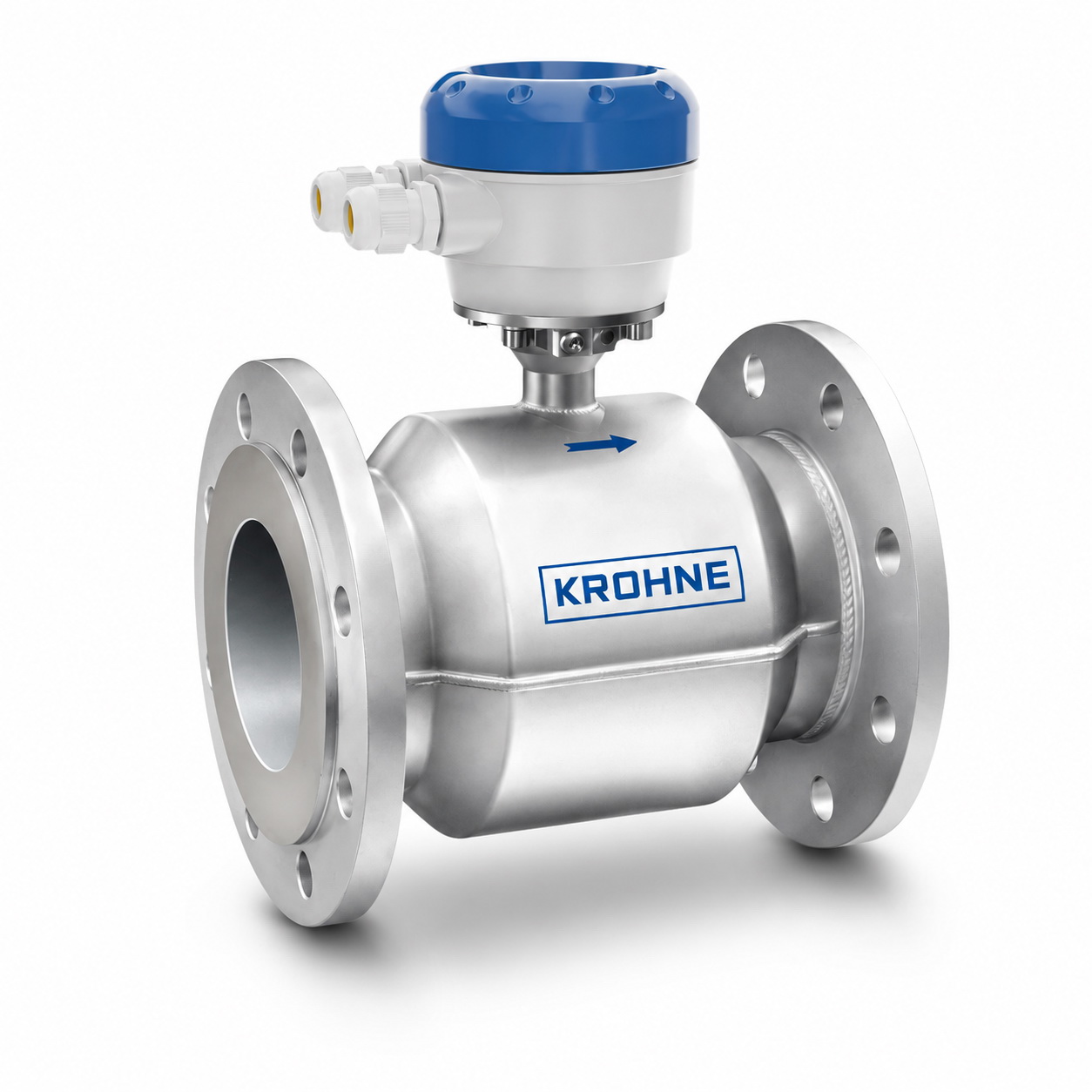

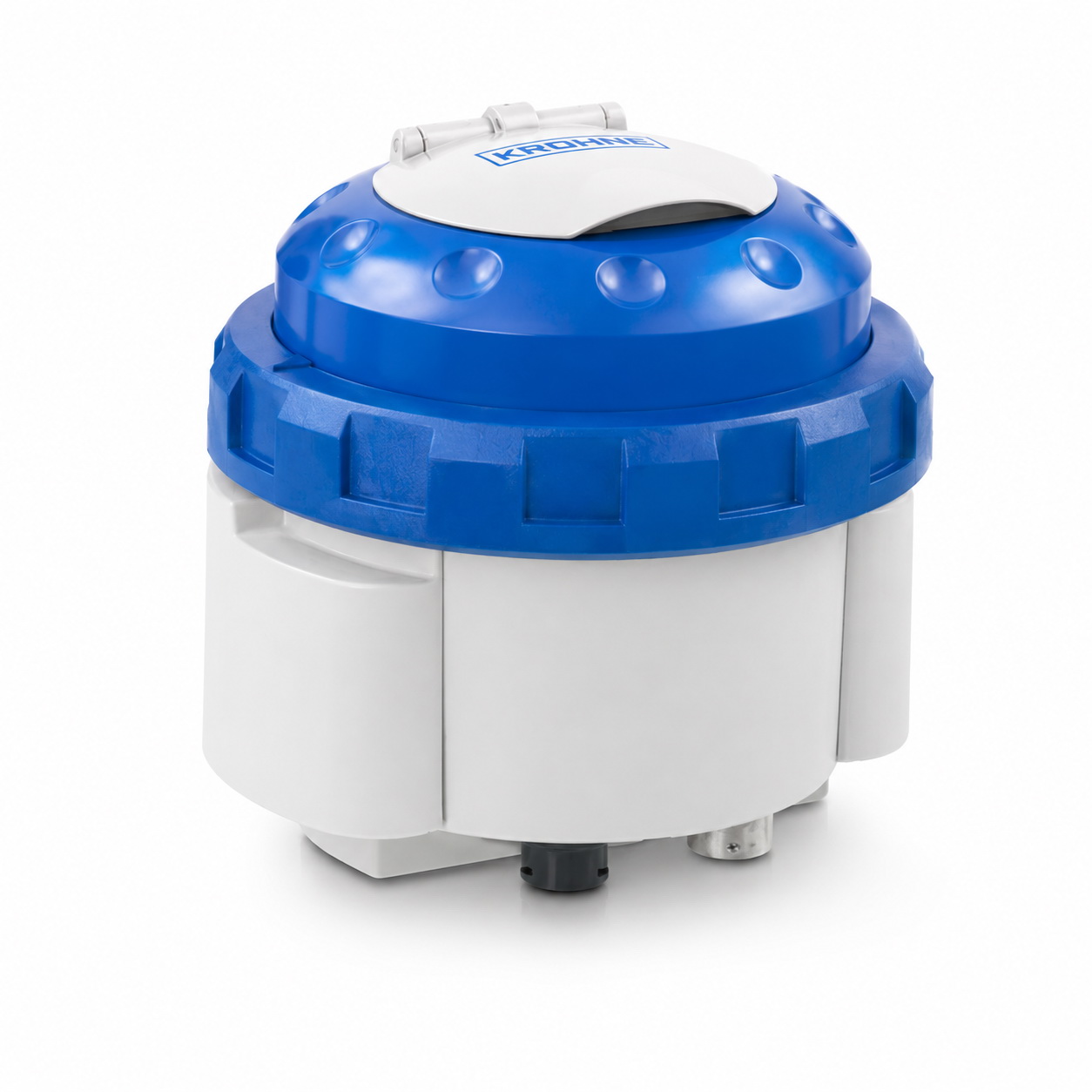

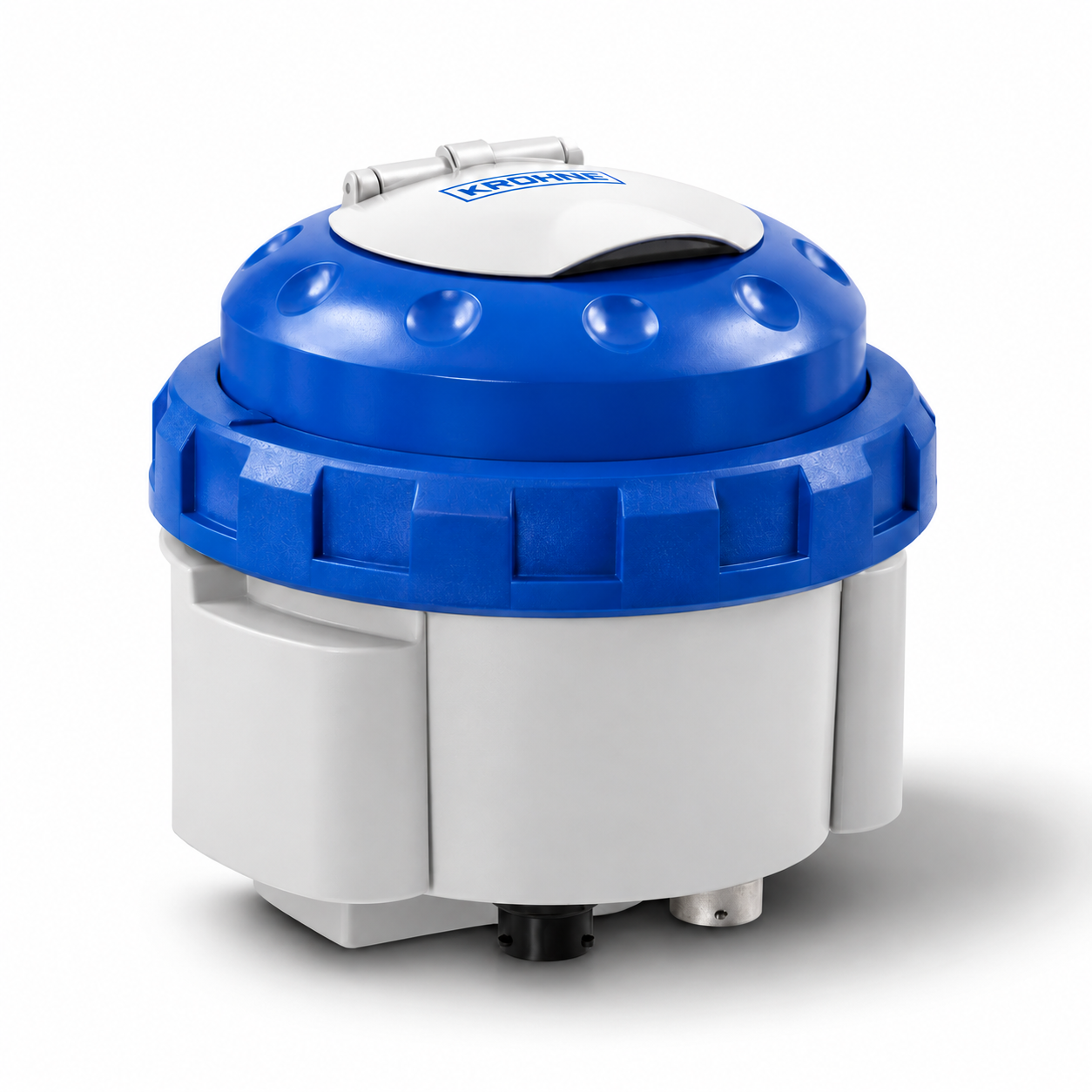

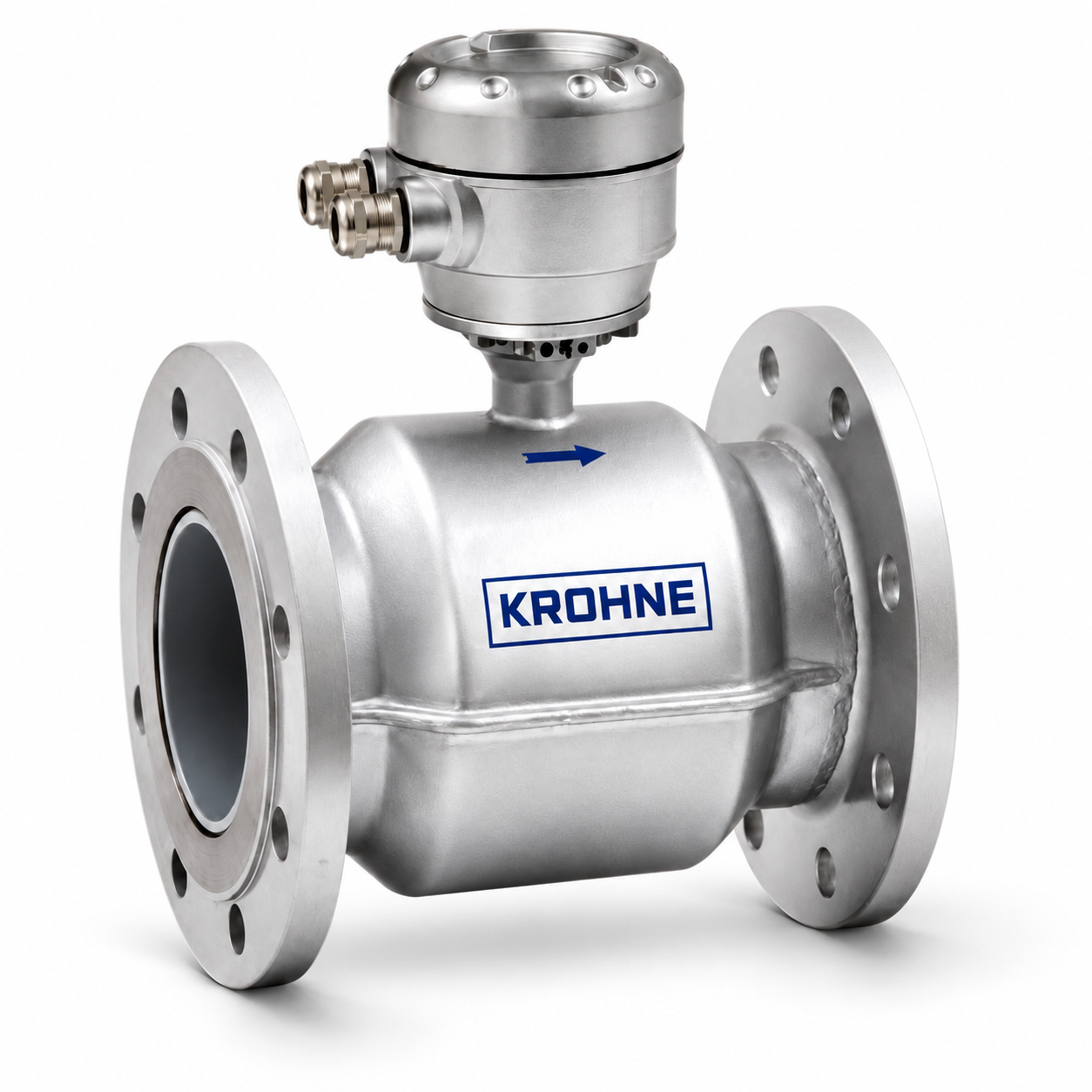

WATERFLUX 3070 F là đồng hồ đo lưu lượng điện từ cấu hình remote field version, kết hợp cảm biến WATERFLUX 3000 và bộ chuyển đổi tín hiệu IFC 070. Thiết bị được thiết kế chuyên dụng để đo drinking water và raw water, đồng thời cũng được tài liệu hãng nêu cho các ứng dụng nước tưới, quản lý mạng phân phối, DMA, revenue metering và water extraction.

Điểm khác biệt quan trọng của dòng này là:

1. Cấu trúc ống đo tiết diện chữ nhật giúp cải thiện tín hiệu và hiệu quả đo ở lưu lượng thấp.
2. Thiết kế cho phép lắp đặt 0D inlet / 0D outlet, giảm yêu cầu đoạn ống thẳng trước và sau thiết bị.
3. Thiết bị vận hành bằng pin lithium nội bộ, có thể mở rộng bằng pin ngoài hoặc dùng thêm FlexPower khi có nguồn điện nhưng vẫn cần pin backup.
4. Sensor và converter đạt IP68, phù hợp hố van ngập nước, buồng đo có ngập định kỳ và cả lắp đặt chôn ngầm nếu chọn coating phù hợp.
5. Có tùy chọn cảm biến áp lực và nhiệt độ tích hợp cho cỡ DN50 đến DN200.
6. Hỗ trợ pulse, status output và RS485 Modbus RTU để đưa dữ liệu về datalogger, telemetry hoặc SCADA.

Thiết bị đặc biệt phù hợp cho:

1. Đồng hồ tổng nhà máy nước
2. Đồng hồ phân vùng DMA / NRW
3. Điểm đo trên tuyến ống truyền tải
4. Revenue metering / custody transfer nếu chọn đúng cấu hình chứng chỉ
5. Điểm đo không có nguồn AC hoặc cần pin backup để duy trì đo liên tục.

Hình ảnh: Hố van DMA với đồng hồ WATERFLUX 3070 lắp ngầm

Tìm hiểu thêm: Ứng dụng WATERFLUX 3070 trong hệ thống DMA phát hiện rò rỉ nước.

II. Điểm nổi bật và lợi ích chính

1. Chạy pin, phù hợp điểm đo không có nguồn điện

WATERFLUX 3070 sử dụng pin lithium dual D-cell bên trong; ngoài ra có thể kết nối pin ngoài để kéo dài thời gian vận hành, hoặc dùng FlexPower khi vị trí có AC/DC nhưng vẫn cần chế độ backup bằng pin. Ý nghĩa kỹ thuật là thiết bị phù hợp các điểm đo phân tán, hố van xa, chamber ngoài hiện trường hoặc các tuyến ống khó cấp nguồn. Lợi ích vận hành là giảm phụ thuộc vào hạ tầng điện tại chỗ và hỗ trợ triển khai DMA nhanh hơn.

Hình ảnh: WATERFLUX 3070 có thể đa Dạng Nguồn Điện – "Multiple Power Concept"

Tìm hiểu thêm: Cách chọn nguồn điện cho WATERFLUX 3070 – Pin, PowerBlock hay FlexPower?

2. Hỗ trợ 0D inlet / 0D outlet

Thiết bị được hãng công bố có thể lắp với 0D đầu vào và 0D đầu ra, kể cả trong bối cảnh đồng hồ cần lắp ngay sau co, cút hoặc reducer. Ý nghĩa kỹ thuật là giảm ràng buộc layout so với nhiều flowmeter cần đoạn thẳng dài. Lợi ích vận hành là tối ưu không gian trong hố van và giảm chi phí cải tạo tuyến ống.

Hình ảnh: có thể lắp đặt không cần khoảng thẳng trước và sau đồng hồ 0D:0D

3. Ống đo chữ nhật, hỗ trợ đo tốt ở lưu lượng thấp

Thiết kế rectangular bore giúp tăng vận tốc trung bình trong tiết diện đo, cải thiện tỷ số tín hiệu trên nhiễu và giảm bất định bổ sung do nhiễu loạn dòng chảy phía trước. Với DMA hoặc mạng lưới cấp nước, đây là điểm quan trọng vì lưu lượng ban đêm thấp thường là dữ liệu có giá trị nhất để phân tích MNF và thất thoát.

Hình ảnh: So sánh tiết diện đồng hồ điện từ tròn và hình chữ nhật WATERFLUX 3070 KROHNE

4. IP68 cho môi trường hố van ngập nước

Cả sensor và signal converter đều được công bố đạt IP68 theo IEC/EN 60529; output cable dùng đầu nối plug-and-play IP68; độ sâu ngâm nước được nêu tới 10 m. Điều này phù hợp các chamber có ngập định kỳ hoặc hố van ngoài hiện trường. Lợi ích là giảm rủi ro hư hỏng do ngập nước và phù hợp hơn cho các điểm đo phân tán trong mạng lưới.

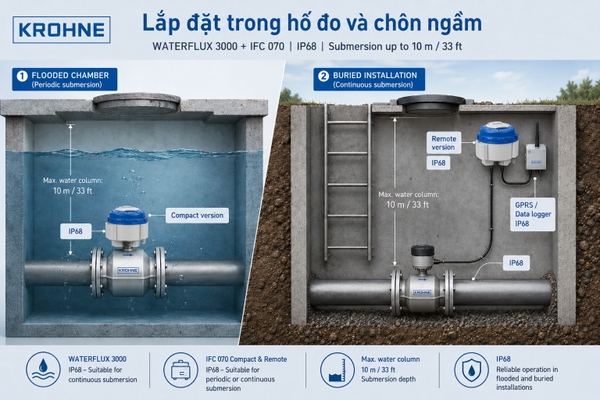

Hình ảnh: Lắp đặt đồng hồ đo nước WATERFLUX 3070 trong hố ga ngầm, ngập nước IP68

5. Tích hợp đo lưu lượng, áp lực và nhiệt độ trong một thiết bị

Với tùy chọn P&T sensor tích hợp trên DN50–DN200, WATERFLUX 3070 có thể xuất dữ liệu lưu lượng, áp lực và nhiệt độ qua hiển thị hoặc Modbus, đồng thời tạo cảnh báo khi vượt ngưỡng qua status output hoặc Modbus. Lợi ích là giảm số lượng thiết bị lắp riêng lẻ, đơn giản hóa cơ khí tại điểm đo và phù hợp các điểm DMA hoặc trạm bơm cần theo dõi thêm áp lực.

⚠️ Cảm biến P&T tích hợp chỉ có cho size DN50...DN200. Xem chi tiết tại: Thông số và ứng dụng cảm biến áp suất & nhiệt độ tích hợp WATERFLUX 3070.

6. Hỗ trợ truyền dữ liệu cho Smart Water, DMA và SCADA

Thiết bị cho phép xuất dữ liệu qua 2 pulse, 2 status outputs hoặc Modbus RTU RS485. Với bài toán số hóa mạng cấp nước, đây là nền tảng để kết nối datalogger, GPRS/4G logger hoặc SCADA. Lợi ích không nằm ở việc “có truyền thông”, mà ở khả năng đưa dữ liệu lưu lượng, trạng thái, bộ đếm và tùy chọn áp lực/nhiệt độ về hệ thống giám sát để ra quyết định vận hành.

Hình ảnh: Sơ đồ hệ thống DMA giám sát mạng lưới cấp nước với đồng hồ WATERFLUX 3070 kết nối GSM/GPRS SCADA

👉 Hướng dẫn chi tiết: Cấu hình Modbus và kết nối GSM/GPRS cho WATERFLUX 3070.

7. Phù hợp đo giao nhận khi cấu hình đúng chứng chỉ

Hãng công bố WATERFLUX 3070 được chứng nhận OIML R49 và MID Annex III (MI-001), áp dụng cho accuracy class 1 và 2, các cỡ size được chứng nhận và cả điều kiện 0D/0D. Tuy nhiên, với ứng dụng custody transfer hay revenue metering, cần xác nhận chính xác order code, DN, class và ratio theo cấu hình thực tế trước khi chào hàng hoặc nghiệm thu.

Hình ảnh: Các chứng nhận quan trọng của đồng hồ đo lưu lượng điện từ Waterflux 3070

• Xem đầy đủ chứng nhận OIMLR49 của Waterflux 3070 tại: OIML R49 cho đồng hồ nước: Khái niệm và ứng dụng
• Mỗi đồng hồ đều được hiệu chuẩn ướt (wet calibration) tại xưởng KROHNE trước khi xuất xưởng. Xem thêm: Quy trình hiệu chuẩn và kiểm định WATERFLUX 3070 theo OIML R49.

8. Kiểm tra tại công trình bằng công cụ OPTICHECK

KROHNE cung cấp công cụ OPTICHECK để kiểm tra sức khỏe đồng hồ ngay tại công trình mà không cần tháo dỡ:

• Xác nhận đồng hồ hoạt động trong phạm vi ±1% so với hiệu chuẩn xuất xưởng
• In báo cáo xác minh cứng ngay tại hiện trường
• Dữ liệu xác minh lưu trữ kỹ thuật số

👉 Tìm hiểu về quy trình kiểm tra OPTICHECK và khi nào cần sử dụng.

III. Thông số kỹ thuật chính

Phần thông số của WATERFLUX 3070 F pin nên được trình bày theo 2 nhóm: thông số đã xác nhận và thông tin cần xác nhận theo model / order code. Cách tách này giúp người đọc dễ tra cứu hơn và cũng phù hợp với nguyên tắc không bịa thông số khi chưa có đủ dữ liệu kỹ thuật.

1. Thông số kỹ thuật chính

2. Thông tin cần xác nhận theo model / order code

IV. Nguyên lý hoạt động

WATERFLUX 3070 đo lưu lượng theo nguyên lý cảm ứng điện từ Faraday. Khi nước dẫn điện đi qua vùng từ trường tạo bởi cuộn dây, điện áp cảm ứng tỷ lệ với vận tốc dòng chảy sẽ được thu nhận bởi điện cực và chuyển đổi thành lưu lượng thể tích. Ở dòng WATERFLUX 3070, KROHNE sử dụng ống đo tiết diện chữ nhật để tăng chất lượng tín hiệu, hỗ trợ hiệu năng tốt hơn ở lưu lượng thấp và giảm ảnh hưởng của nhiễu loạn upstream. Dữ liệu đầu ra có thể hiển thị tại chỗ hoặc truyền qua pulse, status output và Modbus RTU để phục vụ SCADA, datalogger hoặc hệ thống giám sát từ xa.

Muốn hiểu sâu hơn về nguyên lý đo và so sánh kỹ thuật? Xem chi tiết tại: Nguyên lý hoạt động đồng hồ đo lưu lượng điện từ WATERFLUX 3070.

V. Ứng dụng thực tế

1. Nhà máy nước và trạm xử lý

Thiết bị phù hợp cho đồng hồ tổng nước thô đầu vào, nước sau xử lý hoặc nước sạch đầu ra khi cần dữ liệu liên tục, khả năng truyền tín hiệu và độ ổn định cho đối soát sản lượng. Với hố van hoặc buồng đo có nguy cơ ngập, IP68 là một điểm cần được ưu tiên khi lựa chọn. Xem thêm: giải pháp thiết bị cho nhà máy nước.

2. DMA và giảm thất thoát nước NRW

Trong DMA, đồng hồ tổng cần đủ tin cậy ở dải lưu lượng ngày và đặc biệt là lưu lượng ban đêm. WATERFLUX 3070 được tài liệu hãng định vị cho district metering, leak detection và distribution network monitoring. Nếu dùng cấu hình có P&T sensor hoặc kết hợp thêm cảm biến áp lực tại điểm bất lợi, dữ liệu sẽ hữu ích hơn cho phân tích MNF và quản lý áp lực. Xem thêm: giải pháp DMA và giảm thất thoát nước NRW.

3. Mạng lưới cấp nước đô thị

Thiết bị phù hợp cho các điểm đo phân tán cần chạy pin, chịu ngập và truyền dữ liệu về trung tâm. Đây là kiểu ứng dụng thường gặp khi công ty cấp nước muốn giảm đọc số thủ công và tăng khả năng giám sát online. Có thể tham khảo thêm bài: Smart Water cho nhà máy nước và mạng lưới cấp nước.

4. Revenue metering / custody transfer

WATERFLUX 3070 có nền tảng chứng nhận OIML R49 và MID MI-001, phù hợp cho các vị trí đo đếm cần yêu cầu pháp lý hoặc đối soát. Tuy nhiên, việc dùng cho custody transfer phải đi kèm cấu hình chứng chỉ phù hợp theo order, không nên suy luận chỉ từ tên model.

5. Nước tưới, giếng, trạm bơm, water extraction

Datasheet của hãng nêu irrigation, dewatering, kiểm tra giếng hoặc bơm và duy trì water balance là các ứng dụng phù hợp. Trong các điểm đo xa nguồn điện, lợi thế chạy pin và khả năng kết nối logger là điểm đáng quan tâm.

Để lựa chọn đúng cấu hình WATERFLUX 3070 F, quý khách có thể gửi các thông tin như đường kính tuyến ống, dải lưu lượng, môi chất đo, vị trí lắp đặt, điều kiện ngập nước và yêu cầu tín hiệu/truyền dữ liệu. Đội ngũ kỹ sư Lạc Việt sẽ hỗ trợ tư vấn model phù hợp và đề xuất phương án kết nối cho nhà máy nước, DMA hoặc mạng lưới cấp nước. | Gửi yêu cầu kỹ thuật báo giá

VI. Cấu hình hệ thống đề xuất

VII. Tình huống ứng dụng tham khảo

Tình huống 1: Đồng hồ tổng DMA tại hố van ngoài hiện trường

Bối cảnh
Một đơn vị cấp nước cần lắp đồng hồ tổng DMA tại vị trí không có điện AC, chamber có thể ngập nước theo mùa mưa, đồng thời muốn lấy dữ liệu về trung tâm để phân tích MNF.

Vấn đề

• Điểm đo xa nguồn điện
• Không gian lắp đặt hạn chế
• Cần độ tin cậy tốt ở lưu lượng thấp ban đêm
• Cần truyền dữ liệu về datalogger hoặc SCADA

Giải pháp đề xuất

• WATERFLUX 3070 F pin làm đồng hồ đầu vào DMA
• Logger nhận pulse hoặc Modbus RTU
• Bổ sung điểm đo áp lực nếu cần phân tích sâu hơn về nguyên nhân thất thoát
• Dashboard/SCADA để lưu lịch sử và cảnh báo

Kỳ vọng vận hành

• Có dữ liệu lưu lượng DMA liên tục
• Giảm đọc số thủ công
• Tạo nền tảng cho phân tích thất thoát và ưu tiên dò rò rỉ

Đây là tình huống ứng dụng tham khảo, không phải case thực tế đã xác nhận nghiệm thu.

Tình huống 2: Đồng hồ tổng nhà máy nước cần chịu ngập

Bối cảnh
Điểm đo đặt tại chamber nhà máy nước có nguy cơ ngập định kỳ, cần đo nước thô hoặc nước sạch và đưa tín hiệu về phòng điều khiển.

Giải pháp đề xuất

• WATERFLUX 3070 F với converter bố trí dễ tiếp cận
• Kết nối datalogger hoặc SCADA
• Cân nhắc tùy chọn P&T nếu cần theo dõi thêm áp lực/nhiệt độ tại điểm đo

Ghi chú kỹ thuật

• Cần xác nhận đúng DN, Q3, chứng nhận và output theo yêu cầu dự án
• Nếu chọn cấu hình custody transfer, cần xác nhận lại chứng chỉ đi kèm theo order code.

VIII. Những điểm cần lưu ý trước khi lựa chọn

1. Không nên chọn đồng hồ chỉ theo DN

Với ứng dụng DMA, dữ liệu có giá trị không chỉ nằm ở lưu lượng ban ngày mà còn ở lưu lượng thấp ban đêm. Vì vậy, ngoài đường kính tuyến ống, cần kiểm tra thêm dải lưu lượng vận hành thực tế và mục tiêu sử dụng dữ liệu. Điều này ảnh hưởng trực tiếp đến chất lượng phân tích MNF, kiểm soát thất thoát và độ tin cậy của đồng hồ tổng DMA.

2. Tuổi thọ pin cần đánh giá theo cấu hình thực tế

Tuổi thọ pin không nên hiểu như một con số cố định cho mọi điều kiện. Giá trị thực tế còn phụ thuộc vào cấu hình xuất tín hiệu, chu kỳ đo, chu kỳ truyền dữ liệu, nhiệt độ môi trường và việc có sử dụng cảm biến áp lực – nhiệt độ tích hợp hay không.

3. Với chamber ngập nước, IP68 là điều kiện vận hành quan trọng

Nếu điểm đo đặt tại hố van hoặc chamber có nguy cơ ngập định kỳ, cấp bảo vệ IP68 không chỉ là một thông số tham khảo mà là tiêu chí kỹ thuật cần được kiểm tra ngay từ đầu. Với WATERFLUX 3070, đây là một điểm phù hợp cho các vị trí lắp đặt ngoài hiện trường.

4. Với ứng dụng đo giao nhận, cần kiểm tra lại chứng chỉ theo cấu hình

Nếu đồng hồ được dùng cho revenue metering hoặc custody transfer, cần xác nhận lại DN, class, ratio và chứng chỉ đi kèm theo cấu hình thực tế. Không nên kết luận chỉ dựa trên tên model.

IX. Thông tin nên chuẩn bị để tư vấn và báo giá chính xác

Để lựa chọn đúng cấu hình WATERFLUX 3070 F, quý khách nên chuẩn bị trước các thông tin sau:

• Đường kính tuyến ống
• Dải lưu lượng vận hành dự kiến
• Vị trí lắp đặt
• Điều kiện ngập nước hoặc môi trường hiện trường
• Yêu cầu tín hiệu đầu ra và truyền dữ liệu
• Có hoặc không yêu cầu chứng nhận đo giao nhận

X. Khi nào nên chọn WATERFLUX 3070 F pin

1. WATERFLUX 3070 F pin phù hợp khi:

• Cần đo lưu lượng nước sạch, nước thô hoặc nước tưới tại điểm không có nguồn điện.
• Cần lắp đặt tại chamber hoặc hố van có nguy cơ ngập nước và yêu cầu cấp bảo vệ IP68.
• Không có nhiều không gian để bố trí đoạn ống thẳng trước và sau đồng hồ.
• Cần đồng hồ tổng cho DMA, distribution monitoring hoặc revenue metering.
• Cần đưa dữ liệu về datalogger, SCADA hoặc hệ thống giám sát từ xa qua pulse hoặc Modbus.
• Cần tích hợp thêm đo áp lực và nhiệt độ trong cùng một thiết bị, với cấu hình phù hợp DN50–DN200.

Cần đánh giá thêm trước khi lựa chọn nếu:

• Ứng dụng có độ dẫn điện rất thấp hoặc môi chất đặc thù.
• Dự án yêu cầu cấu hình đo giao nhận với chứng chỉ pháp lý cụ thể.
• Chưa có đủ dữ liệu về lưu lượng vận hành, điều kiện lắp đặt và yêu cầu truyền dữ liệu.

XI. FAQ - Câu Hỏi Thường Gặp❓

1. WATERFLUX 3070 F dùng cho môi chất nào?
Theo handbook và technical datasheet, thiết bị được thiết kế để đo drinking water và raw water; datasheet cũng nêu thêm irrigation water trong danh mục ứng dụng.

2. Đồng hồ này có phù hợp cho DMA không?
Có. Datasheet của KROHNE nêu rõ district metering, leak detection và monitoring distribution network là các ứng dụng phù hợp.

3. WATERFLUX 3070 có cần đoạn ống thẳng dài không?
Tài liệu hãng công bố 0D inlet / 0D outlet, đây là một lợi thế lớn khi lắp trong chamber nhỏ hoặc cải tạo tuyến ống hiện hữu.

4. Thiết bị có truyền dữ liệu về SCADA hoặc datalogger được không?
Có thể, thông qua pulse, status output hoặc RS485 Modbus RTU tùy cấu hình.

5. Tuổi thọ pin là bao lâu?
Datasheet nêu tuổi thọ pin nội bộ có thể lên tới 10 năm, nhưng đây không phải giá trị cố định cho mọi cấu hình. Thời gian thực tế phụ thuộc chu kỳ đo, output, Modbus, nhiệt độ môi trường và việc có dùng P&T sensor hay không.

6. WATERFLUX 3070 có phù hợp hố van ngập nước không?
Tài liệu hãng nêu cả sensor và converter đạt IP68, phù hợp ngâm trong điều kiện flooded chambers và ngập tới 10 m.

7. Có bản tích hợp áp lực và nhiệt độ không?
Có tùy chọn integrated pressure & temperature sensor cho DN50 đến DN200.

8. Cần cung cấp gì để Lạc Việt báo giá đúng cấu hình?
Nên có: DN tuyến ống, lưu lượng min/normal/max, môi chất, áp lực vận hành, vị trí lắp đặt, điều kiện ngập nước, yêu cầu output/truyền dữ liệu, có cần Modbus hay không, có cần chứng chỉ custody transfer hay không.

Liên hệ tư vấn

Để lựa chọn đúng cấu hình WATERFLUX 3070 F cho hệ thống thực tế, quý khách nên chuẩn bị các thông tin: đường kính tuyến ống, dải lưu lượng dự kiến, môi chất đo, áp lực vận hành, vị trí lắp đặt, điều kiện ngập nước, yêu cầu pulse/Modbus, có cần tích hợp áp lực – nhiệt độ hay không, và yêu cầu chứng nhận đo giao nhận nếu có. Lạc Việt có thể hỗ trợ tư vấn model, cấu hình lắp đặt, phương án thu thập dữ liệu và cấu hình hệ thống phù hợp cho nhà máy nước, DMA, trạm bơm hoặc mạng lưới cấp nước đô thị.
