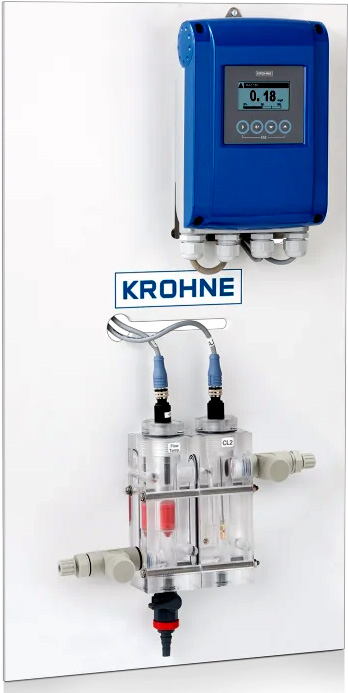

OPTISYS CL 1100 Thiết Bị Đo Clo Dư Online

OPTISYS CL 1100 – Thiết bị đo Clo dư online cho quan trắc chất lượng nước

OPTISYS CL 1100 là thiết bị đo clo dư online dùng cho quan trắc chất lượng nước, hỗ trợ đo Clo tự do, ClO₂ và O₃. Thiết bị được tích hợp sẵn MAC 100, cảm biến, flow cell và van, phù hợp cho nhà máy nước, KCN và hệ PLC/SCADA.

Trong hệ thống nước sạch và nước công nghệ, đo clo dư không chỉ để hiển thị giá trị tức thời mà còn để kiểm soát hiệu quả khử trùng và ổn định vận hành. OPTISYS CL 1100 là thiết bị đo clo dư online được thiết kế cho nhu cầu giám sát liên tục, tích hợp sẵn bộ chuyển đổi MAC 100, cảm biến, flow cell và cụm van lấy mẫu. Thiết bị hỗ trợ đo Clo tự do, chlorine dioxide và ozone, đồng thời có thể kết hợp bù pH, bù nhiệt độ và truyền tín hiệu về PLC/SCADA. Đây là cấu hình phù hợp cho các điểm đo cần độ ổn định, khả năng tích hợp và giá trị ứng dụng thực tế trong quan trắc chất lượng nước.

Hệ thống quan trắc chất lượng nước online

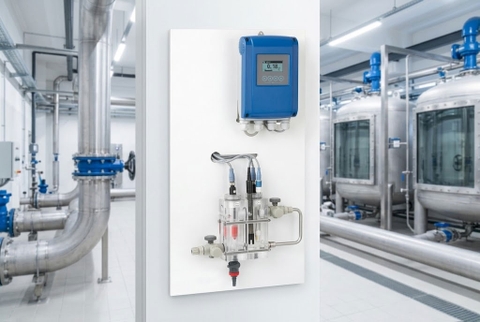

Ảnh 1: Thiết bị đo Clo dư online dạng hệ thống hoàn chỉnh cho quan trắc chất lượng nước

I. Tổng quan Thiết bị đo Clo dư OPTISYS CL 1100

OPTISYS CL 1100 là hệ thống đo chất khử trùng online của KROHNE dùng cho đo Clo tự do, chlorine dioxide và ozone trong các ứng dụng nước. Đây không phải chỉ là một cảm biến đơn lẻ, mà là một bộ đo hoàn chỉnh đã lắp sẵn gồm bộ chuyển đổi MAC 100, cảm biến OPTISENS CL 1100, van, flow cell và vị trí lắp cảm biến nhiệt độ; có thể bổ sung cảm biến pH OPTISENS PH 8500 khi cần bù pH.

Với bài toán quan trắc chất lượng nước, điểm đáng chú ý của OPTISYS CL 1100 nằm ở cấu trúc cảm biến không màng, hai điện cực vàng, khả năng vệ sinh cảm biến tự động ASR và cấu hình đã được đấu dây sẵn (pre-wired) giúp rút ngắn thời gian triển khai tại hiện trường.

1. OPTISYS CL 1100 giải quyết vấn đề gì?

OPTISYS CL 1100 phù hợp khi doanh nghiệp cần:

• Đo Clo dư online liên tục thay cho lấy mẫu thủ công định kỳ.
• Giảm rủi ro bám bẩn sinh học gây sai số ở các đầu đo kiểu màng truyền thống.
• Tích hợp nhanh vào loop quan trắc nước sạch hoặc nước công nghệ qua cấu hình lắp sẵn theo bypass.
• Kết hợp đo Clo với pH, nhiệt độ và tín hiệu analog đưa về tủ điều khiển/SCADA.

2. OPTISYS CL 1100 gồm những thành phần nào?

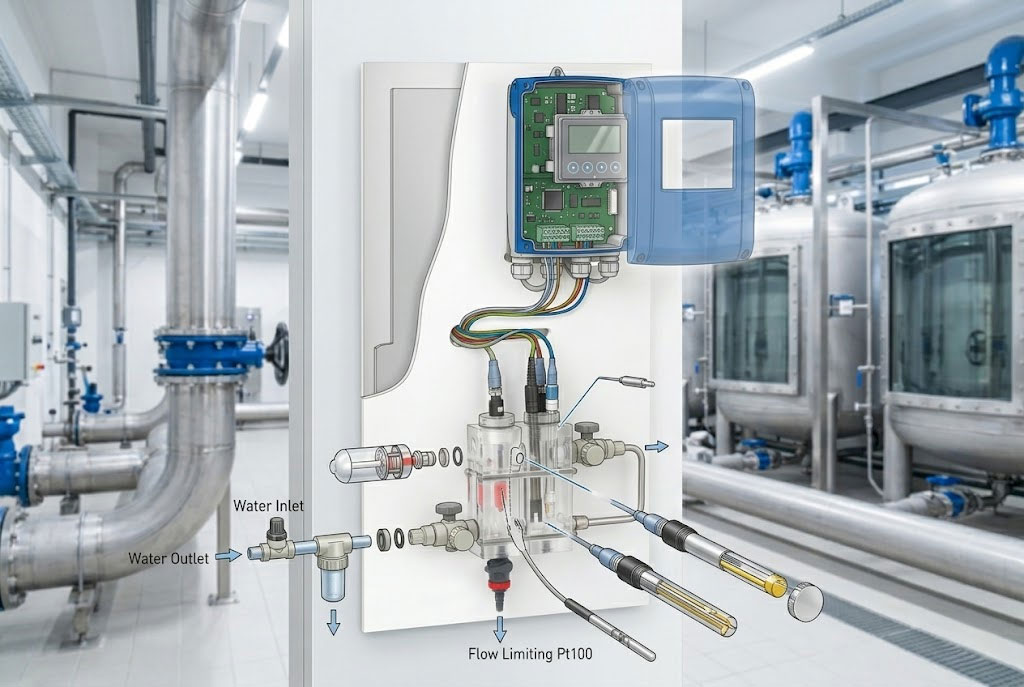

Ảnh 2: Cấu tạo hệ thống đo Clo dư online OPTISYS CL 1100 | Krohne

Một bộ OPTISYS CL 1100 tiêu chuẩn thường bao gồm:

• Bộ chuyển đổi tín hiệu MAC 100.
• Cảm biến đo chất khử trùng OPTISENS CL 1100.
• Buồng dòng chảy (Flow cell) và cụm van lấy mẫu/làm việc.
• Vị trí lắp cảm biến nhiệt độ để bù nhiệt độ trong phép đo.
• Tùy chọn mở rộng với cảm biến pH OPTISENS PH 8500 khi ứng dụng cần bù pH.

Điểm quan trọng ở đây là doanh nghiệp nhận được một bộ đo hoàn chỉnh, thay vì phải tự ghép cảm biến, bộ hiển thị, cell đo và phụ kiện tại hiện trường. Điều này giúp giảm thời gian triển khai và hạn chế lỗi tích hợp trong giai đoạn lắp đặt.

3. Điểm nổi bật của hệ đo này là gì?

Những điểm nổi bật đáng chú ý của OPTISYS CL 1100 gồm:

• Cảm biến không màng, giúp giảm rủi ro nghẹt hoặc sai số do fouling sinh học.
• Hai điện cực vàng kết hợp điện cực tham chiếu Ag/AgCl, hướng tới độ ổn định đo dài hạn.
• Có vệ sinh cảm biến tự động ASR, phù hợp cho điểm đo cần vận hành liên tục.
• Thiết kế đấu dây sẵn, lắp sẵn, thuận lợi cho các dự án cần triển khai nhanh.
• Hỗ trợ bù nhiệt độ và tùy chọn bù pH, phù hợp hơn với các hệ nước có điều kiện vận hành biến động.

Xét theo góc độ vận hành, đây là dòng thiết bị phù hợp khi mục tiêu không chỉ là “có số đo Clo”, mà là duy trì một điểm đo online ổn định, dễ tích hợp và có giá trị sử dụng thực tế trong hệ quan trắc nước sạch hoặc nước công nghệ.

II. Điểm nổi bật và lợi ích chính OPTISYS CL 1100

1. Hệ đo hoàn chỉnh, triển khai nhanh

Thiết bị được Krohne giới thiệu là hệ đo hoàn chỉnh, đã lắp sẵn và kiểm tra trước, phù hợp cho lắp đặt trên đường bypass lấy mẫu. Điều này giúp giảm công lắp ráp tại hiện trường và giảm sai sót khi cấu hình điểm đo.

2. Cảm biến không màng, giảm nguy cơ nghẹt do fouling

Theo application note của Krohne, cảm biến potentiostatic của OPTISYS CL 1100 không dùng màng nên không có lỗ màng bị tắc do bám bẩn sinh học như một số cấu hình so sánh cùng nhóm. Đây là lợi thế thực tế trong các điểm đo nước không clo hóa liên tục hoặc có giai đoạn nồng độ clo rất thấp.

3. Hai điện cực vàng, ổn định dài hạn

Hệ cảm biến dùng điện cực đo và điện cực đối bằng vàng, kết hợp điện cực tham chiếu Ag/AgCl. Krohne nêu đây là cấu hình hướng tới độ ổn định dài hạn và bảo trì dễ hơn trong phân tích nước.

4. Có vệ sinh cảm biến tự động ASR

ASR là điểm mạnh đáng chú ý khi doanh nghiệp muốn giảm tần suất can thiệp bảo trì thủ công và giữ điểm đo ổn định hơn theo thời gian.

5. Có thể mở rộng bù pH

Khi giá trị pH nằm khoảng 8 đến 8.5, Krohne khuyến nghị kích hoạt bù pH bằng phiên bản MAC 100 hai kênh kết hợp cảm biến pH tùy chọn. Điều này đặc biệt hữu ích cho ứng dụng nước sạch có pH dao động hoặc quy trình cần kiểm soát chính xác hiệu lực khử trùng.

Video hiệu chuẩn thiết bị OPTISYS CL 1100 | Krohne

III. Thông số kỹ thuật chính OPTISYS CL 1100

Bảng dưới đây tổng hợp các thông số chính tra từ trang sản phẩm và technical datasheet của KROHNE. Một số mục chuyên sâu khác cần đối chiếu thêm catalog/datasheet chi tiết khi chốt cấu hình dự án.

Nguồn thông số: datasheet và trang sản phẩm chính hãng Krohne.

👉 Thông số kỹ thuật chi tiết vui lòng xem tại Catalogue OPTISYS CL 1100

IV. Nguyên lý hoạt động thiết bị đo Clo dư OPTISYS CL 1100

1. Nguyên lý đo Clo dư của OPTISYS CL 1100

OPTISYS CL 1100 sử dụng nguyên lý đo dòng điện thế không đổi kiểu potentiostatic amperometric. Cảm biến có ba điện cực: điện cực đo bằng vàng, điện cực đối bằng vàng và điện cực tham chiếu Ag/AgCl. Bộ chuyển đổi duy trì điện thế xác định giữa các điện cực; dòng điện cần thiết để giữ điện thế đó tương quan trực tiếp với nồng độ Clo tự do trong môi trường đo.

2. Vì sao pH ảnh hưởng đến phép đo?

KROHNE nêu rõ Clo hòa tan trong nước thay đổi dạng hóa học theo pH, và khi pH tăng thì hiệu lực khử trùng giảm. Vì vậy ở các hệ có pH dao động, việc xem xét bù pH là rất quan trọng nếu muốn dữ liệu Clo dư phản ánh sát trạng thái vận hành thực tế.

V. Ứng dụng thực tế OPTISYS CL 1100 theo từng ngành

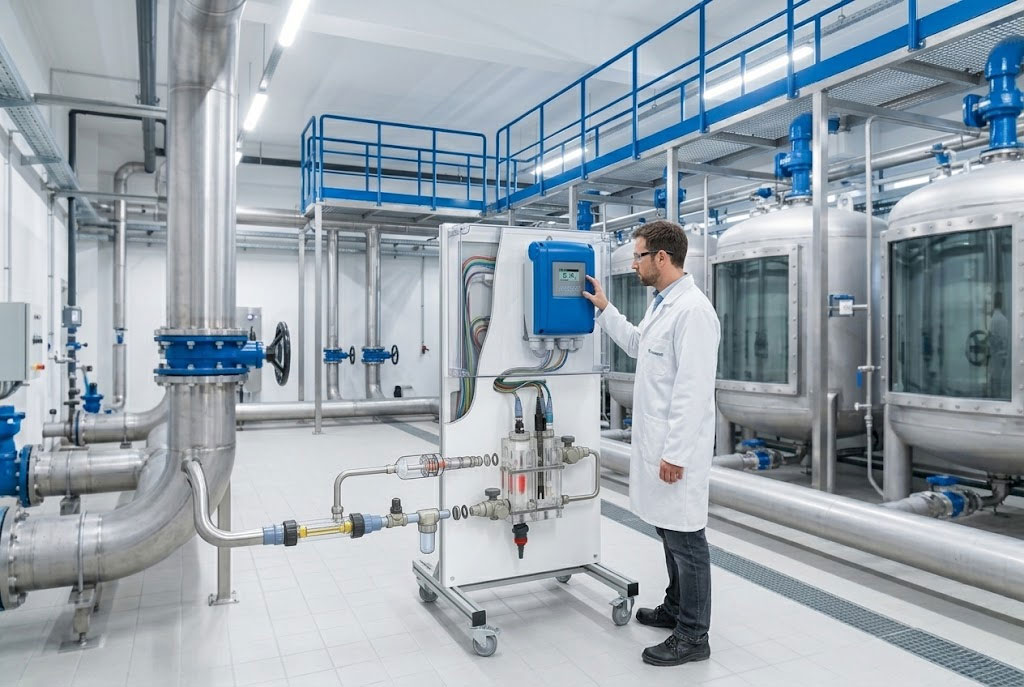

Ảnh 3: Thiết bị đo Clo dư online lắp tại nhà máy nước để giám sát

1. Nhà máy nước

Đây là nhóm ứng dụng phù hợp nhất với OPTISYS CL 1100: giám sát Clo dư đầu ra nhà máy, kiểm soát khử trùng, giám sát chlorination khẩn cấp và quan trắc chất lượng nước uống. KROHNE cũng có application note mô tả đo Clo tại đầu ra nhà máy nước bằng cấu hình bypass.

2. Khu công nghiệp / nhà máy

Thiết bị phù hợp cho các hệ xử lý nước công nghệ, nước cấp nội bộ, nước làm mát cần kiểm soát chất khử trùng hoặc điểm giám sát chlorine dioxide/ozone trong water treatment.

3. Hệ thống quan trắc chất lượng nước online

OPTISYS CL 1100 phù hợp khi cần ghép cùng pH, độ dẫn điện, độ đục, lưu lượng mẫu và truyền tín hiệu về PLC/SCADA để tạo điểm quan trắc online ổn định. Đây là cách dùng đúng theo tư duy hệ thống, không chỉ dừng ở một đầu đo đơn lẻ.

Ảnh: Thực tế lắp đặt thiết bị đo Clo dư OPTISYS CL 1100 – Krohne

Xem chi tiết các ứng dụng thiết bị OPTISYS CL 110:

• Free chlorine monitoring for a thermal spa resort
• Disinfectant monitoring in a cooling water circuit
• Monitoring the chlorine content in the cooling circuit of a steel mill
• Disinfection of drinking water for a mountain ski resort
• Measurement of free chlorine in a drinking water system
• Measuring the chlorine content in the emergency chlorination of waterworks

VI. Cấu hình hệ thống OPTISYS CL 1100 đề xuất

1. Cấu hình cơ bản cho nhà máy nước

• Bộ đo Clo dư OPTISYS CL 1100
• Lấy mẫu qua bypass ổn định
• Tín hiệu 4–20 mA đưa về PLC/SCADA
• Cảnh báo relay cho ngưỡng thấp/cao
• Điểm lấy mẫu kiểm tra chéo bằng DPD/lab định kỳ

Xem chi tiết giải pháp quan trắc nước online KROHNE

2. Cấu hình khuyến nghị khi pH biến động

• OPTISYS CL 1100
• Cảm biến pH OPTISENS PH 8500
• MAC 100 bản hai kênh
• Bù pH trong phép đo Clo
• Truyền dữ liệu về SCADA/tủ điều khiển trung tâm

3. Cấu hình mở rộng cho KCN / hệ xử lý nước

• OPTISYS CL 1100
• pH online
• Conductivity online
• Flow monitoring tại line mẫu
• Bộ ghi dữ liệu / gateway telemetry / SCADA tùy kiến trúc hệ thống
  Đây là cấu hình phù hợp khi mục tiêu không chỉ là “đo Clo”, mà là kiểm soát chất lượng nước theo cụm chỉ tiêu vận hành. Phần datalogger/telemetry cần cấu hình theo dự án thực tế; chưa có dữ liệu xác nhận sẵn từ bộ sản phẩm OPTISYS CL 1100.

Xem thêm các thiết bị Krohne cho ứng dụng KCN / hệ xử lý nước:

• OPTISYS TUR 1060 đo độ đục online
• Cảm biến áp suất online OPTIBAR PM 3050

VII. So sánh

1. So với cảm biến Clo kiểu màng

Theo application note của Krohne, lợi thế nổi bật của OPTISYS CL 1100 là cảm biến không màng nên không có lỗ màng bị tắc do fouling sinh học. Trong thực tế, điều này có thể giúp giảm rủi ro mất ổn định tín hiệu ở các điểm đo có nước ít clo hoặc có hiện tượng bám bẩn sinh học. Tuy nhiên, mức lợi thế thực tế còn phụ thuộc chất lượng nước, chế độ vận hành và bảo trì của từng hệ thống.

2. So với cấu hình cảm biến rời cần tự tích hợp

OPTISYS CL 1100 là bộ đo hoàn chỉnh, có sẵn MAC 100, van và flow cell. Với các dự án cần triển khai nhanh, đây là lợi thế so với phương án mua cảm biến rời rồi tự thiết kế cell đo, line mẫu và logic tín hiệu. Đổi lại, khi cần kiến trúc rất đặc thù, doanh nghiệp vẫn nên đối chiếu kỹ sơ đồ công nghệ và phạm vi tùy biến của dự án.

3. So với nhu cầu chỉ đo thủ công

Đo thủ công bằng kit/lab vẫn cần cho đối chứng, nhưng không thay thế được giám sát liên tục. OPTISYS CL 1100 phù hợp khi doanh nghiệp cần tín hiệu online để cảnh báo, ghi lịch sử và phục vụ điều khiển vận hành. Krohne cũng đề cập việc hiệu chuẩn đơn giản bằng so sánh với giá trị phòng thí nghiệm theo DPD.

Xem thêm các cảm biến đo Clo dư khác của hãng Krohne

Xem Video bảng phân tích nước Krohne

VIII. Case thực tế

1. Tình huống ứng dụng điển hình tại nhà máy nước

Application note của Krohne mô tả ứng dụng đo hàm lượng Clo trong chlorination khẩn cấp tại đầu ra nhà máy nước. Hệ đo được lắp theo kiểu bypass với cell đo Clo, đo nhiệt độ, giám sát lưu lượng và vệ sinh cảm biến tự động. Ngoài chỉ tiêu Clo, sơ đồ điểm đo điển hình còn liên kết với pH, độ dẫn điện, lưu lượng và độ đục ở đầu ra nhà máy.

Xem thêm về Đồng hồ đo lưu lượng điện từ Waterflux 3070

2. Ý nghĩa vận hành của case này

Case này cho thấy OPTISYS CL 1100 không chỉ phù hợp để “hiển thị một giá trị Clo”, mà phù hợp để trở thành một điểm đo trong hệ quan trắc nước sạch hoàn chỉnh. Với nhà máy nước và KCN, đây là cách triển khai có giá trị hơn: đo đúng, cảnh báo đúng và ra quyết định vận hành đúng.

IX. Giá trị vận hành thực tế của OPTISYS CL 1100

Sai số đo không chỉ là vấn đề kỹ thuật – đó là chi phí vận hành.

Với chỉ tiêu Clo dư, đo thấp có thể làm giảm hiệu quả khử trùng. Đo cao có thể làm tăng tiêu hao hóa chất hoặc gây khó khăn khi kiểm soát đầu ra. OPTISYS CL 1100 đáng quan tâm không phải vì “có nhiều tính năng”, mà vì nó đi đúng vào bài toán thực tế: đo liên tục, giảm fouling do cấu trúc không màng, có bù nhiệt độ, có thể bù pH và có sẵn kiến trúc để đưa tín hiệu về hệ thống điều khiển.

Giải pháp không nằm ở một thiết bị – mà ở cách chúng hoạt động cùng nhau. Với hệ nước sạch hoặc KCN, giá trị thật của OPTISYS CL 1100 nằm ở chỗ nó có thể trở thành một mắt xích trong cụm quan trắc gồm Clo, pH, độ dẫn điện, lưu lượng, ghi dữ liệu và SCADA.

X. Khi nào nên chọn OPTISYS CL 1100

1. Nên chọn khi:

• Cần đo Clo dư online liên tục cho nhà máy nước hoặc KCN.
• Muốn ưu tiên cấu hình lắp sẵn, giảm khối lượng tích hợp tại hiện trường.
• Điểm đo có nguy cơ fouling sinh học, cần tránh nhược điểm nghẹt màng.
• Cần kết hợp đo Clo với pH/nhiệt độ và đưa tín hiệu về PLC/SCADA.

2. Cần đối chiếu thêm trước khi chốt nếu:

• Môi chất không phải nước hoặc độ dẫn điện thấp hơn ngưỡng tối thiểu 200 µS/cm.
• Nhiệt độ, áp suất hoặc lưu lượng mẫu nằm ngoài giới hạn datasheet.
• Dự án có yêu cầu tiêu chuẩn, chứng nhận hoặc giao thức truyền thông đặc thù ngoài phạm vi dữ liệu hiện có. Chưa có dữ liệu xác nhận đầy đủ trong brief; cần đối chiếu thêm catalog/datasheet theo option thực tế.

XI. Liên kết bài viết

Nên chèn internal link theo đúng intent kỹ thuật và tư vấn giải pháp:

• Giải pháp kỹ thuật cho nhà máy nước và KCN
• Giải pháp kiểm soát Clo dư trong xử lý nước
• Thiết bị đo lưu lượng KROHNE chính hãng
• Giải pháp đo đọc lưu lượng online (từ xa)

Kết luận

OPTISYS CL 1100 phù hợp cho các dự án cần đo clo dư online liên tục, giảm khối lượng tích hợp hiện trường và đưa tín hiệu ổn định về hệ điều khiển. Với cấu hình sẵn MAC 100, cảm biến không màng, flow cell và khả năng mở rộng bù pH, đây là giải pháp đáng cân nhắc cho nhà máy nước, KCN và hệ quan trắc nước online. Doanh nghiệp có thể liên hệ để được tư vấn cấu hình, giải pháp tích hợp PLC/SCADA và lựa chọn phương án triển khai phù hợp với điều kiện vận hành thực tế.

Chi tiết sản phẩm tại website Hãng Krohne:
https://www.krohne.com/en-vn/products/process-analytics/analytical-sensors-measuring-systems/disinfectant-sensors-measuring-systems/optisys-cl-1100

FAQ - Câu Hỏi Thường Gặp❓

Câu 1. OPTISYS CL 1100 là gì?

OPTISYS CL 1100 là hệ thống đo Clo dư/chlorine dioxide/ozone online hoàn chỉnh của Krohne, tích hợp bộ chuyển đổi MAC 100, cảm biến không màng OPTISENS CL 1100, van và flow cell cho ứng dụng nước.

Câu 2. Thiết bị này đo được những chất nào?

Thiết bị đo được Clo tự do, chlorine dioxide và ozone trong các ứng dụng nước.

Câu 3. OPTISYS CL 1100 có phù hợp cho nhà máy nước không?

Có. Krohne nêu rõ ứng dụng cho giám sát chất lượng nước uống, kiểm soát khử trùng và chlorination khẩn cấp tại nhà máy nước.

Câu 4. Thiết bị có cần bù pH không?

Trong các hệ có pH dao động, đặc biệt khoảng 8 đến 8.5 theo khuyến nghị của Krohne, nên xem xét cấu hình thêm cảm biến pH và MAC 100 hai kênh để bù pH.

Câu 5. Thiết bị đo Clo dư online này có chính xác không?

Theo datasheet, sai số đo tối đa là 0.1 mg/l trong điều kiện tham chiếu, độ lặp lại 0.01 mg/l và thời gian đáp ứng t90 nhỏ hơn 20 giây.

Câu 6. Có thể đưa tín hiệu về SCADA không?

Thiết bị có 3 ngõ ra 4–20 mA cách ly và 3 relay cơ điện. Việc tích hợp vào PLC/SCADA vì vậy là khả thi ở mức tín hiệu analog/relay; cấu hình truyền thông số cần đối chiếu theo bộ chuyển đổi thực tế nếu dự án yêu cầu.

Câu 7. Thiết bị có dùng được cho nước thải không?

Trang sản phẩm Krohne mô tả cho water and wastewater applications, nhưng việc áp dụng thực tế còn phải đối chiếu tính chất mẫu, độ dẫn điện, fouling, điều kiện nhiệt độ và phạm vi nồng độ tại điểm đo.
