Hệ ống và phụ kiện luồn dây điện đồng bộ: 6 màu nhận diện, đường kính D16–D50, ba cấp độ chịu nén 320N – 750N – 1250N, sản xuất theo tiêu chuẩn IEC 61386 / BS EN 61386. Dùng cho nhà phố, chung cư, tòa nhà thương mại, nhà máy và hạ tầng điện nhẹ.
Trong hồ sơ MEP, ống luồn dây điện thường bị xếp vào nhóm vật tư phụ và bị cắt giảm đầu tiên khi cần tối ưu chi phí. Nhưng đây lại là hạng mục quyết định ba thứ rất tốn kém về sau: tuyến cáp có bị bẹp khi đổ bê tông hay không, đội thi công kéo dây mất bao nhiêu công, và 5–10 năm sau có rút thay được dây mà không phải đục tường hay không.
Trang này tổng hợp toàn bộ những gì một kỹ sư thiết kế điện, nhà thầu M&E hoặc bộ phận mua hàng cần để chọn và bóc tách ống luồn dây điện PVC Conduit GS: danh mục quy cách đầy đủ, logic chọn cấp độ chịu nén, cấu hình vật tư theo từng loại công trình, so sánh với ống thép luồn dây điện và các lưu ý thi công thường bị bỏ sót.

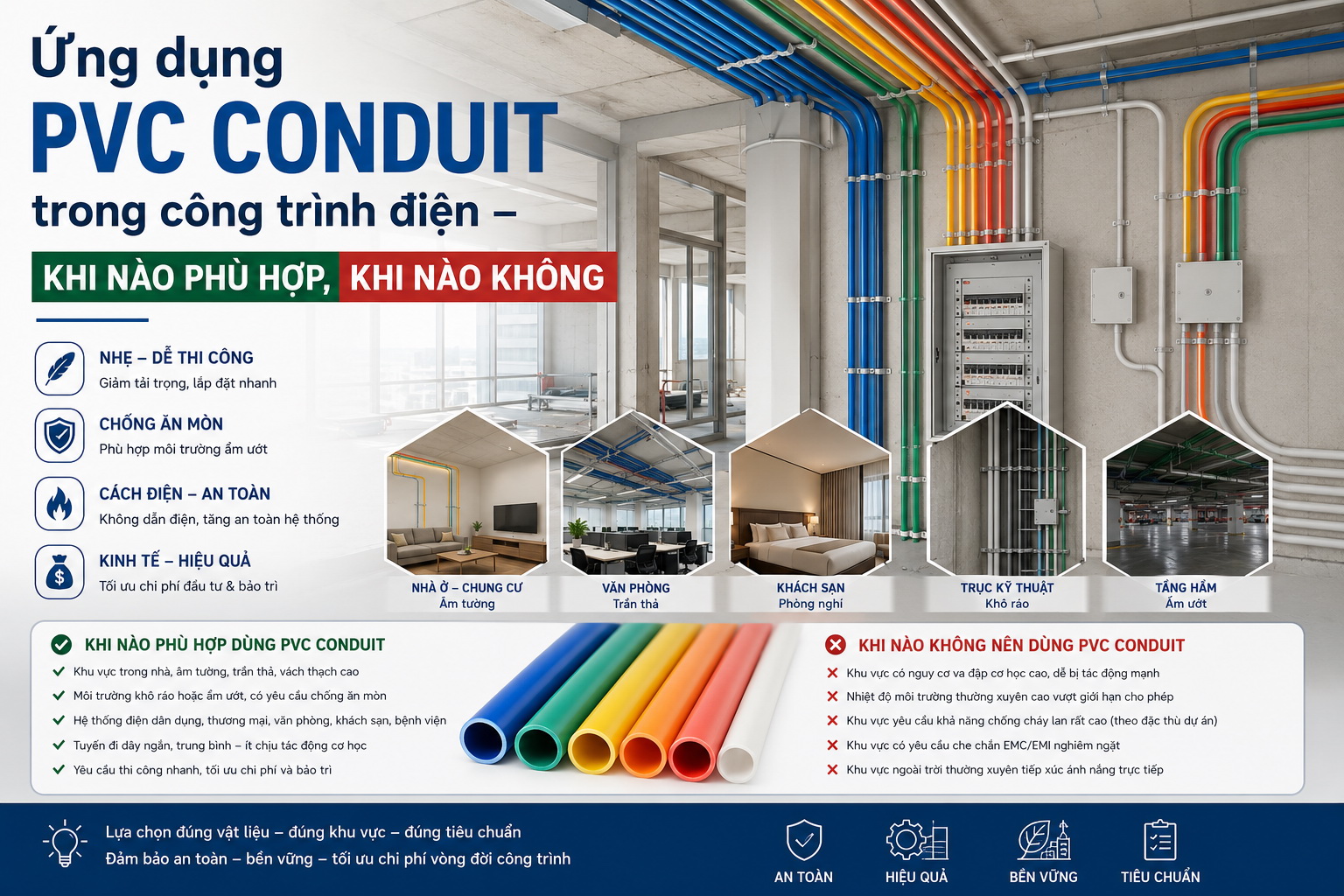

Đây là điểm cần làm rõ trước tiên, vì phần lớn nhầm lẫn khi mua hàng đều bắt nguồn từ việc gọi chung tất cả ống nhựa là "ống nước".
PVC Conduit GS là hệ ống và phụ kiện chuyên dụng để luồn và bảo vệ dây dẫn điện, dây điều khiển và dây tín hiệu. Ống không dẫn lưu chất, không chịu áp lực nước, không có van hay thiết bị đo dòng chảy. Toàn bộ chức năng của hệ nằm ở ba việc: tạo đường dẫn cơ học cho cáp, cách điện, và cho phép kéo lại hoặc bổ sung dây trong tương lai. Nếu cần hiểu sâu hơn về các chủng loại conduit trên thị trường, có thể tham khảo bài phân loại ống PVC Conduit, và căn cứ chọn cấp cho tuyến âm sàn tại bài âm sàn dùng 750N hay 1250N.
| Nội dung | PVC Conduit GS dùng đúng khi… | Không dùng PVC Conduit khi… |
|---|---|---|
| Chức năng hệ thống | Bảo vệ cơ học cho dây điện, cáp điều khiển, cáp tín hiệu | Dẫn nước sạch, nước thải, hóa chất hoặc bất kỳ lưu chất áp lực nào |
| Hệ liên quan | Chiếu sáng, ổ cắm, cấp nguồn, báo cháy, camera, mạng, âm thanh, điều khiển | Cấp nước nóng lạnh, thoát nước, PCCC sprinkler, ống process công nghiệp |
| Vật tư đi kèm | Hộp nối, hộp kéo dây, co, tê, khớp nối, kẹp ống, đầu nối tủ điện | Van bi, van một chiều, mặt bích, đồng hồ đo lưu lượng, gioăng chịu áp |
| Vật liệu thay thế đúng | Không có — trong hệ điện, conduit là lựa chọn chuyên dụng | Nếu cần dẫn nước, chuyển sang ống PPR GS cấp nước nóng lạnh hoặc ống uPVC GS cấp thoát nước |
Không dùng ống luồn dây điện thay cho ống cấp thoát nước và ngược lại. Ống nước có bề dày, dung sai và cách kết nối khác hẳn; còn conduit được thiết kế để chịu tải nén khi chôn trong bê tông và cho phép rút dây, không phải để chịu áp lực bên trong. Việc đổi chéo vật tư giữa hai hệ là lỗi kỹ thuật, không phải phương án tiết kiệm. Xem thêm phân tích khác biệt giữa ống cấp nước PPR và ống luồn dây điện PVC Conduit.
Trong một công trình hoàn chỉnh, hệ conduit chạy song song và độc lập với các hệ ống nhựa kỹ thuật khác. Nếu bạn đang lập cấu hình vật tư tổng thể cho một dự án, có thể tham khảo thêm trang giải pháp cho hệ điện nhẹ và điện động lực hoặc trang tổng hợp ống nhựa kỹ thuật cho tòa nhà và MEP.
PVC Conduit GS được sản xuất theo tiêu chuẩn IEC 61386 / BS EN 61386 dành cho hệ ống dẫn dùng trong lắp đặt điện. Với hồ sơ nghiệm thu tại Việt Nam, chủ đầu tư và tư vấn giám sát thường viện dẫn thêm tiêu chuẩn quốc gia tương ứng — cần đối chiếu bản công bố sản phẩm và chứng chỉ cập nhật cho đúng dòng sản phẩm được sử dụng. Chi tiết tham khảo tại trang tiêu chuẩn GS và bài tiêu chuẩn ống PVC Conduit. Danh mục hồ sơ cần chuẩn bị cho nghiệm thu có trong bài hồ sơ vật tư ống luồn dây điện.
Toàn bộ danh mục gồm 22 mã ống và phụ kiện, được thiết kế đồng bộ để không phải ghép chéo phụ kiện từ nhiều nhà cung cấp — nguyên nhân phổ biến nhất gây hở mối nối và tuột ống khi kéo dây.
Ống cứng là xương sống của hệ thống, dùng cho toàn bộ tuyến âm tường, âm sàn và tuyến nổi. GS cung cấp sáu màu để phân biệt các hệ tuyến điện khác nhau ngay tại hiện trường — điều đặc biệt có giá trị với công trình có nhiều hệ chạy song song. Lưu ý: phụ kiện conduit chỉ có một màu trắng, việc phân hệ được thực hiện bằng màu ống. Xem thêm cách quy ước tại bài màu sắc ống PVC Conduit, và bảng quy ước màu để đưa vào spec MEP nếu cần câu chữ dán thẳng vào chỉ dẫn kỹ thuật.
Quy ước màu theo hệ thống ở trên là thông lệ tham khảo. Quy ước chính thức phải theo chỉ dẫn kỹ thuật và bản vẽ được duyệt của từng dự án.
| Đường kính danh nghĩa | Nhóm ứng dụng điển hình | Cấp độ nén khả dụng | Ghi chú lựa chọn |
|---|---|---|---|
| D16 | Tuyến đèn đơn, công tắc, cảm biến, tuyến tín hiệu nhỏ | 320N / 750N / 1250N | Chỉ dùng cho số lượng dây rất ít; dễ nghẹt khi kéo lại |
| D20 | Tuyến chiếu sáng và ổ cắm dân dụng phổ biến nhất | 320N / 750N / 1250N | Cỡ tiêu chuẩn cho nhà ở và căn hộ |
| D25 | Tuyến nhánh nhiều dây, tuyến ổ cắm tải lớn, camera – mạng | 320N / 750N / 1250N | Nên ưu tiên khi tuyến có khả năng mở rộng |
| D32 | Tuyến trục nhánh từ tủ tầng, tuyến gom nhiều mạch | 320N / 750N / 1250N | Phù hợp tuyến dài, nhiều điểm uốn |
| D40 | Tuyến trục, tuyến cáp lớn, khu vực kỹ thuật | 320N / 750N / 1250N | Kiểm tra bán kính uốn và không gian trần/sàn |
| D50 | Tuyến trục chính, tuyến cấp nguồn khu vực, hạ tầng điện nhẹ | 320N / 750N / 1250N | Cần giá đỡ và khoảng cách kẹp phù hợp |
Kích thước và dung sai chi tiết theo từng cấp độ nén cần đối chiếu catalogue và bản công bố sản phẩm mới nhất. Xem thêm bảng quy đổi kích thước ống GS và bảng quy đổi DN sang mm và inch.
Đây là loại ống mềm dạng ruột gà, dùng cho các đoạn cần uốn linh hoạt: đấu nối từ tuyến cứng vào đèn, vào thiết bị, vào tủ điện, hoặc đi qua các vị trí có sai lệch cấu tạo. Ống có đặc tính chống cháy lan theo tiêu chuẩn áp dụng, giúp giảm rủi ro lan truyền khi có sự cố điện.
Chi tiết quy cách và cỡ ống: ống luồn đàn hồi chống cháy GS — hoặc xem toàn bộ nhóm tại danh mục ống luồn đàn hồi.
Phụ kiện là nơi hệ thống hay hỏng nhất. Một tuyến ống tốt nhưng dùng phụ kiện lệch tiêu chuẩn sẽ hở mối nối, vào nước khi đổ bê tông và làm kẹt dây khi kéo. Toàn bộ phụ kiện GS được sản xuất đồng bộ với ống, chỉ có màu trắng. Danh mục và công dụng từng loại được mô tả kỹ hơn trong bài phụ kiện PVC Conduit GS.
| Phụ kiện | Chức năng kỹ thuật | Vị trí sử dụng điển hình |
|---|---|---|
| Co nối có nắp | Chuyển hướng tuyến ống, đồng thời tạo điểm mở để luồn và kiểm tra dây | Góc tường, điểm rẽ nhánh âm tường, chuyển hướng trần – tường |
| Tê nối có nắp | Rẽ nhánh tuyến ống, có nắp mở phục vụ kéo dây và bảo trì | Điểm chia nhánh từ tuyến trục sang tuyến nhánh |
| Khớp nối trơn | Nối thẳng hai đoạn ống, giữ tuyến liên tục và kín | Nối dài tuyến, nối tại điểm cắt ống |
| Khớp nối ren | Kết nối ống vào hộp nối, tủ điện hoặc thiết bị có đầu ren | Điểm vào tủ điện, hộp kỹ thuật, thiết bị đầu cuối |
| Kẹp ống | Cố định ống trên tuyến nổi, giữ khoảng cách và độ thẳng tuyến | Tuyến nổi tường, trần, tầng hầm, nhà xưởng |
| Hộp nối, hộp kéo dây | Tạo điểm nối dây và điểm kéo dây trung gian trên tuyến dài | Tuyến dài, tuyến nhiều điểm uốn, vị trí bảo trì định kỳ |
Danh mục đầy đủ 22 mã ống và phụ kiện: Ống & phụ kiện luồn dây điện PVC Conduit GS.
Đây là hai quyết định kỹ thuật quan trọng nhất khi bóc tách conduit. Chọn sai cấp độ nén thì ống bẹp khi đổ bê tông; chọn sai đường kính thì không kéo nổi dây hoặc không bao giờ thay được dây.
Cấp độ chịu nén thể hiện khả năng ống chịu lực ép mà không biến dạng quá giới hạn cho phép. PVC Conduit GS có sẵn ba cấp, tương ứng ba nhóm điều kiện lắp đặt khác nhau.
| Cấp độ | Phân loại | Điều kiện lắp đặt phù hợp | Rủi ro nếu dùng sai |
|---|---|---|---|
| 320N | Light | Tuyến nổi trong nhà, trần giả, khu vực không chịu tải cơ học, hộp kỹ thuật kín | Bẹp ống nếu chôn trong sàn bê tông hoặc đặt ở khu vực có người đi lại, xe đẩy |
| 750N | Medium | Tuyến âm tường, âm trần, âm sàn công trình dân dụng và văn phòng thông thường | Không đủ an toàn cho sàn công nghiệp có xe nâng hoặc tải động lớn |
| 1250N | Heavy | Âm sàn bê tông chịu tải nặng, nhà xưởng, tầng hầm, khu vực có phương tiện di chuyển | Chi phí cao hơn cần thiết nếu dùng cho tuyến nổi trần giả dân dụng |
Không chọn một cấp độ nén duy nhất cho toàn công trình. Cách làm đúng là chia theo khu vực: tuyến âm sàn dùng cấp cao hơn tuyến nổi trần. Đây cũng là cách tối ưu chi phí vật tư mà không hạ chất lượng hệ thống.
Đường kính ống không chọn theo cảm tính mà theo hệ số lấp đầy — tỷ lệ giữa tổng tiết diện dây và tiết diện trong của ống. Thông lệ thiết kế phổ biến là giữ hệ số lấp đầy ở mức khoảng 40% khi tuyến có từ ba dây trở lên, để dây còn kéo được và còn khả năng thay thế về sau.
Hệ số lấp đầy cụ thể phải tuân theo tiêu chuẩn thiết kế điện được áp dụng cho dự án và chỉ dẫn kỹ thuật của tư vấn. Con số nêu trên chỉ là thông lệ tham khảo.
Cùng một danh mục sản phẩm nhưng cấu hình hợp lý cho nhà phố hoàn toàn khác với nhà máy. Dưới đây là cách chọn theo sáu nhóm công trình phổ biến nhất tại Việt Nam.
Bài toán: thi công nhanh, chi phí hợp lý, nhưng tuyến điện đã âm tường thì gần như không sửa lại được.
Bài toán: khối lượng lớn, thi công theo tiến độ ép, cần chuẩn hóa vật tư giữa hàng trăm căn hộ giống nhau.
Bài toán: mật độ hệ thống cao, thay đổi mặt bằng thường xuyên theo khách thuê, yêu cầu bảo trì không gián đoạn vận hành.
Bài toán: tải cơ học lớn, môi trường bụi – ẩm – hóa chất, dừng máy để sửa điện là tổn thất trực tiếp.
Bài toán: nhiều hệ thống chạy song song, yêu cầu an toàn cao, bảo trì phải thực hiện khi công trình vẫn đang hoạt động.
Bài toán: chôn ngầm, chịu tải xe, tiếp xúc nước mặt và biến động nhiệt độ ngoài trời.
Với những trường hợp ranh giới — công trình có yêu cầu chống cháy đặc biệt, khu vực nguy hiểm hoặc yêu cầu chống nhiễu điện từ — nên đọc thêm phân tích ứng dụng PVC Conduit trong công trình điện: khi nào phù hợp, khi nào không trước khi chốt vật tư.

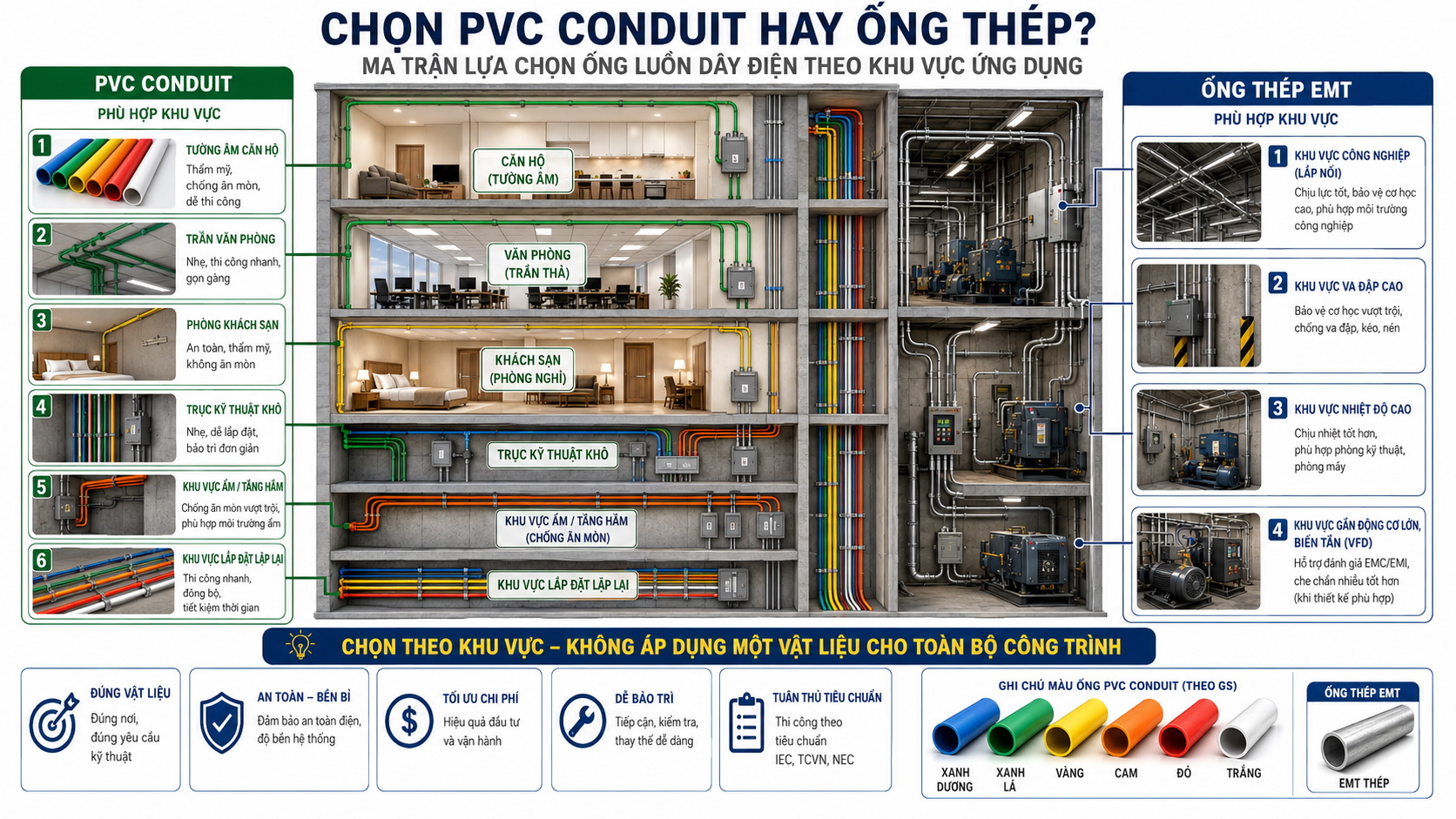

Đây là câu hỏi gần như luôn xuất hiện trong giai đoạn thiết kế và đấu thầu. Câu trả lời không phải "loại nào tốt hơn" mà là "loại nào đúng cho khu vực nào" — vì trong cùng một công trình, cả hai đều có chỗ đứng hợp lý.
| Tiêu chí | PVC Conduit GS | Ống thép luồn dây điện | Nhận xét kỹ thuật | Khuyến nghị ứng dụng |
|---|---|---|---|---|
| Chống ăn mòn | Không gỉ, không bị ăn mòn điện hóa | Phụ thuộc lớp mạ; lớp mạ hỏng sẽ gỉ theo thời gian | Ưu thế rõ của nhựa ở môi trường ẩm, ven biển, hóa chất | Khu vực ẩm, tầng hầm, nhà máy hóa chất → PVC |
| Chịu va đập cơ học | Theo cấp độ nén 320N/750N/1250N | Chịu va đập cơ học cao hơn ở cùng đường kính | Thép vượt trội khi có nguy cơ va đập trực tiếp | Khu vực có xe nâng va quẹt, tuyến lộ thiên → thép |
| Thi công | Nhẹ, cắt và uốn nhanh, không cần hàn hay ren tại chỗ | Nặng hơn, cần ren, cắt, dụng cụ chuyên dụng | PVC rút ngắn đáng kể thời gian lắp đặt và nhân công | Công trình khối lượng lớn, tiến độ ép → PVC |
| Cách điện | Vật liệu cách điện, không dẫn điện | Dẫn điện, phải nối đất theo thiết kế | Thép yêu cầu hệ tiếp địa cho chính ống | Công trình dân dụng đơn giản hóa hệ tiếp địa → PVC |
| Chống nhiễu điện từ | Không có tác dụng che chắn điện từ | Có khả năng che chắn nhiễu cho cáp tín hiệu nhạy | Đây là điểm thép giữ ưu thế không thay thế được | Tuyến tín hiệu nhạy, phòng máy, data → thép |
| Chi phí vật tư | Thấp hơn ở đa số quy cách | Cao hơn, biến động theo giá thép | Chênh lệch tăng dần theo khối lượng dự án | Dự án khối lượng lớn, ngân sách chặt → PVC |
| Bảo trì dài hạn | Gần như không cần bảo trì lớp bảo vệ | Cần kiểm tra lớp mạ và điểm ren theo chu kỳ | Ảnh hưởng trực tiếp đến chi phí vòng đời | Công trình khó tiếp cận sau bàn giao → PVC |
Bảng so sánh mang tính định hướng lựa chọn. Với các công trình có yêu cầu chống cháy hoặc phân loại khu vực nguy hiểm đặc thù, phương án cuối cùng phải theo thiết kế được duyệt và quy định hiện hành áp dụng cho dự án.
Không cần chọn một loại duy nhất. Phương án tối ưu ở hầu hết công trình là hỗn hợp: PVC Conduit cho phần lớn tuyến âm tường, âm sàn, tuyến dân dụng và khu vực ẩm; ống thép giữ lại cho tuyến lộ thiên có nguy cơ va đập và tuyến tín hiệu cần che chắn nhiễu. Cách này giảm chi phí tổng mà không hạ tiêu chuẩn ở những điểm thực sự cần.
Xu hướng thay thế vật liệu kim loại bằng ống nhựa kỹ thuật trong các hệ MEP đang diễn ra ở nhiều nhóm hệ thống khác nhau, không riêng hệ điện. Tham khảo thêm bài thay thế ống thép bằng ống nhựa T&S để có góc nhìn tổng thể khi lập phương án vật tư cho dự án.
Bảng dưới đây dùng được trực tiếp khi lập BOQ sơ bộ hoặc kiểm tra chéo khối lượng nhà thầu đề xuất. Cấu hình cuối cùng vẫn phải bám theo bản vẽ thiết kế điện được duyệt.
| Khu vực / tuyến | Cỡ ống đề xuất | Cấp độ nén | Phụ kiện đi kèm | Lưu ý kỹ thuật |
|---|---|---|---|---|
| Tuyến chiếu sáng, ổ cắm âm tường | D16 – D20 | 750N | Co nối có nắp, khớp nối trơn, hộp nối | Bố trí đủ điểm mở để rút dây khi sửa chữa |
| Tuyến nhánh gom về tủ tầng | D25 – D32 | 750N | Tê nối có nắp, khớp nối ren, kẹp ống | Chừa dư dung lượng cho mạch bổ sung |
| Tuyến âm sàn bê tông dân dụng | D20 – D32 | 750N | Khớp nối trơn, hộp nối kín | Kiểm tra mối nối kín trước khi đổ bê tông |
| Tuyến âm sàn nhà xưởng, tầng hầm | D25 – D50 | 1250N | Khớp nối trơn, hộp kéo dây | Bắt buộc xét tải xe nâng, xe tải nội bộ |
| Tuyến nổi trần giả, khu văn phòng | D20 – D32 | 320N 750N | Kẹp ống, co nối có nắp | Khoảng cách kẹp theo cỡ ống và tải cáp |
| Tuyến nổi nhà xưởng, khu kỹ thuật | D25 – D50 | 750N 1250N | Kẹp ống, khớp nối ren, hộp nối | Tăng mật độ kẹp tại đoạn dài và điểm uốn |
| Đấu nối đèn, thiết bị, tủ điều khiển | Ống luồn đàn hồi | Theo catalogue | Khớp nối chuyên dụng, khớp nối ren | Chỉ dùng đoạn ngắn, không thay thế toàn tuyến |
| Tuyến ngầm ngoài nhà, chiếu sáng sân | D32 – D50 | 1250N | Khớp nối trơn, hộp kéo dây ngoài trời | Bố trí hố kéo dây và xử lý chống thấm mối nối |
Bảng mang tính tham khảo phục vụ bóc tách sơ bộ. Cỡ ống cuối cùng phụ thuộc số lượng và tiết diện dây thực tế theo bản vẽ điện.
Phần lớn sự cố hệ conduit không đến từ chất lượng ống mà đến từ những chi tiết thi công bị xem nhẹ ở hiện trường.
Mỗi điểm uốn làm tăng đáng kể lực kéo dây. Uốn quá gấp còn làm giảm tiết diện trong của ống tại vị trí uốn, gây kẹt cáp. Nguyên tắc thực hành: hạn chế số điểm uốn giữa hai hộp kéo dây, và khi tuyến buộc phải nhiều điểm uốn thì chèn thêm hộp kéo dây trung gian thay vì cố kéo một mạch dài.
Kẹp thưa khiến ống võng, tích tụ ứng suất tại mối nối và làm tuyến mất thẩm mỹ. Khoảng cách kẹp cần giảm khi cỡ ống nhỏ, khi tuyến chạy ngang, và tại các vị trí gần điểm uốn hoặc phụ kiện. Khoảng cách cụ thể cần đối chiếu chỉ dẫn kỹ thuật của dự án và khuyến nghị trong catalogue sản phẩm.
Mối nối là điểm yếu nhất của tuyến. Ống phải được cắt vuông, làm sạch ba via, và lắp vào phụ kiện đủ chiều sâu quy định — lắp hụt là nguyên nhân trực tiếp gây tuột ống khi kéo dây hoặc khi bê tông co ngót. Quy trình chuẩn và các lỗi thường gặp được mô tả chi tiết trong bài kỹ thuật kết nối ống PVC Conduit.
Đây là hạng mục hay bị cắt để tiết kiệm và cũng là nguyên nhân hàng đầu khiến công trình không thể thay dây sau này. Nguyên tắc: mọi điểm chuyển hướng lớn và mọi đoạn tuyến dài đều cần điểm mở tiếp cận được. Co nối có nắp và tê nối có nắp của GS được thiết kế đúng cho mục đích này.
Nước xi măng lọt vào ống khi đổ bê tông sẽ đông cứng bên trong và làm tuyến hỏng hoàn toàn — không kéo được dây, không thông được. Trước khi đổ, cần kiểm tra toàn bộ mối nối, bịt kín đầu ống chờ và cố định ống để không bị xê dịch khi đầm bê tông.
Sử dụng khớp nối ren để kết nối vào tủ điện, hộp kỹ thuật và thiết bị đầu cuối. Không nên cắt ống áp thẳng vào vỏ tủ — mép ống sắc sẽ làm xước vỏ cách điện của dây trong quá trình kéo và vận hành.
Màu chỉ có giá trị khi được quy ước trước và ghi rõ trong bản vẽ và chỉ dẫn kỹ thuật. Nếu mỗi đội thi công tự quy ước, lợi ích của hệ sáu màu sẽ mất hoàn toàn. Ghi nhớ: ống có sáu màu, phụ kiện chỉ có màu trắng — việc phân hệ thực hiện trên thân ống.
– Đúng cỡ ống và cấp độ nén theo từng khu vực. – Mối nối kín, đủ chiều sâu lắp, không xê dịch. – Đủ hộp nối và hộp kéo dây tại điểm chuyển hướng. – Kẹp ống đủ mật độ trên tuyến nổi. – Đã thông tuyến và luồn dây mồi trước khi đóng trần, trát tường. – Màu ống đúng quy ước bản vẽ.
Đây là những lỗi lặp lại nhiều nhất trong các dự án — và đều là lỗi có thể phòng ngừa từ giai đoạn bóc tách vật tư.
Hoặc là lãng phí ở tuyến nổi, hoặc là rủi ro bẹp ống ở tuyến âm sàn. Cách đúng là phân cấp theo khu vực lắp đặt.
Không chừa dư dung lượng đồng nghĩa với việc mọi thay đổi sau này đều phải đục phá. Chi phí tăng một cỡ ống nhỏ hơn rất nhiều so với chi phí sửa chữa.
Dung sai không khớp gây hở mối nối, tuột ống khi kéo dây và nước xi măng lọt vào khi đổ bê tông. Nên dùng ống và phụ kiện đồng bộ cùng một hệ.
Tiết kiệm được vài phần trăm vật tư nhưng đánh đổi bằng việc công trình mất khả năng bảo trì tuyến điện trong toàn bộ vòng đời.
Hai hệ có mục đích thiết kế hoàn toàn khác nhau. Ống nước không được thiết kế cho việc chịu nén khi chôn sàn và rút dây; đây là lỗi kỹ thuật, không phải phương án tiết kiệm.
Sáu màu chỉ phát huy giá trị khi được ghi rõ trong bản vẽ và chỉ dẫn kỹ thuật. Quy ước tự phát tại hiện trường sẽ gây nhầm lẫn khi bảo trì.
22 mã sản phẩm trong cùng một hệ, dung sai khớp nhau, không phải ghép chéo nhà cung cấp — giảm trực tiếp rủi ro hở mối nối và tuột ống tại hiện trường.
Cho phép tối ưu chi phí theo từng khu vực thay vì mua đồng loạt một loại, đồng thời phân hệ tuyến điện rõ ràng ngay tại công trường.
Sản phẩm theo tiêu chuẩn IEC 61386 / BS EN 61386. Bản công bố sản phẩm và tài liệu kỹ thuật được cung cấp theo yêu cầu để phục vụ hồ sơ nghiệm thu. Xem thêm trang tiêu chuẩn áp dụng.
Đội kỹ thuật hỗ trợ soát khối lượng, đề xuất cấu hình theo bản vẽ và chuẩn bị tài liệu phục vụ hồ sơ thầu, hồ sơ nghiệm thu. Tổng hợp câu hỏi kỹ thuật thường gặp tại FAQ PVC Conduit GS.
Cùng một đầu mối cho toàn bộ hệ ống công trình: PPR cấp nước nóng lạnh, uPVC cấp thoát nước, CPVC công nghiệp, CPVC PCCC sprinkler và PVC Conduit.
Nhà máy và hệ thống phân phối phủ Bắc – Trung – Nam, hỗ trợ tiến độ giao hàng theo đợt cho dự án khối lượng lớn. Xem hệ thống phân phối và năng lực sản xuất.

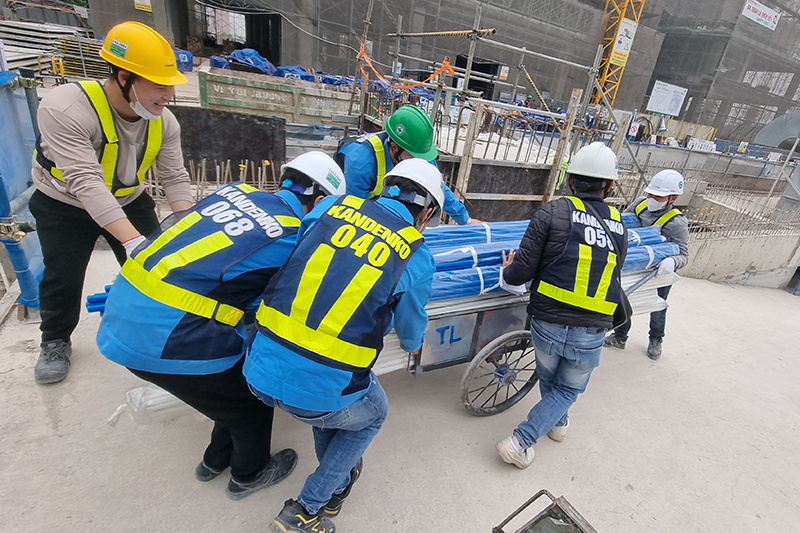

Dự án tiêu biểu về cung cấp đồng bộ ống luồn dây điện và phụ kiện PVC Conduit GS theo tiến độ thi công từng khu vực — mô hình giao hàng theo đợt giúp giảm áp lực kho bãi tại công trường và bám sát tiến độ MEP.
Hệ ống cứng có sáu cỡ đường kính danh nghĩa: D16, D20, D25, D32, D40 và D50. Mỗi cỡ đều có sẵn ba cấp độ chịu nén 320N, 750N và 1250N. Kích thước và dung sai chi tiết theo từng cấp độ nén được cung cấp trong catalogue sản phẩm.
Chọn theo điều kiện lắp đặt, không chọn theo loại công trình. Tuyến nổi trong trần giả và khu vực không chịu tải cơ học có thể dùng 320N. Tuyến âm tường và âm sàn công trình dân dụng, văn phòng thường dùng 750N. Tuyến âm sàn nhà xưởng, tầng hầm, khu vực có xe nâng hoặc xe tải nội bộ nên dùng 1250N.
Cách tối ưu nhất là phân cấp theo từng khu vực trong cùng một dự án thay vì mua đồng loạt một cấp.
Không. PVC Conduit là ống luồn dây điện, không dùng cho cấp nước, thoát nước hay bất kỳ lưu chất áp lực nào. Nếu công trình cần hệ nước, hãy dùng đúng vật liệu: PPR cho nước nóng lạnh, uPVC cho cấp thoát nước, hoặc CPVC cho hệ công nghiệp.
Tùy khu vực, không tùy công trình. PVC Conduit phù hợp cho phần lớn tuyến âm tường, âm sàn, khu vực ẩm và công trình cần thi công nhanh, không cần nối đất cho ống. Ống thép giữ ưu thế ở tuyến lộ thiên có nguy cơ va đập trực tiếp và tuyến tín hiệu cần che chắn nhiễu điện từ. Phương án hỗn hợp thường tối ưu nhất về chi phí tổng — xem bảng so sánh chi tiết ở phần V.
Không. Ống có sáu màu để phân hệ tuyến điện, còn toàn bộ phụ kiện chỉ có một màu trắng. Việc nhận diện hệ thống được thực hiện trên thân ống, phụ kiện giữ màu trắng thống nhất để đơn giản hóa việc lưu kho và đặt hàng.
Ống luồn đàn hồi chống cháy dùng cho các đoạn ngắn cần uốn linh hoạt: đấu nối từ tuyến cứng vào đèn, vào thiết bị, vào tủ điện, hoặc đi qua vị trí có sai lệch cấu tạo và có rung động. Không dùng ống đàn hồi thay thế toàn tuyến — xương sống của hệ vẫn phải là ống cứng.
Sản phẩm được sản xuất theo tiêu chuẩn IEC 61386 / BS EN 61386 cho hệ ống dẫn dùng trong lắp đặt điện. Với hồ sơ thầu và hồ sơ nghiệm thu, đề nghị liên hệ để nhận bản công bố sản phẩm và tài liệu kỹ thuật cập nhật mới nhất cho đúng dòng sản phẩm và cấp độ nén được sử dụng. Xem thêm bài tiêu chuẩn ống PVC Conduit.
Theo hệ số lấp đầy — tỷ lệ giữa tổng tiết diện dây và tiết diện trong của ống. Thông lệ thiết kế phổ biến giữ mức khoảng 40% khi tuyến có từ ba dây trở lên, để dây còn kéo được và còn thay được. Với tuyến dài, nhiều điểm uốn hoặc có khả năng bổ sung dây, nên tăng thêm một cỡ ống. Hệ số cụ thể cần theo tiêu chuẩn thiết kế áp dụng cho dự án.
Có. Gửi bản vẽ điện hoặc bảng khối lượng sơ bộ, đội kỹ thuật T&S sẽ đề xuất cấu hình ống và phụ kiện theo từng khu vực, kiểm tra chéo khối lượng và hỗ trợ tài liệu phục vụ hồ sơ thầu. Liên hệ hotline 0918 182 587 hoặc email hoangcuong@gspipe.vn.
Giá phụ thuộc cỡ ống, cấp độ chịu nén, màu sắc và khối lượng đặt hàng. Với dự án, chính sách giá được xây dựng theo khối lượng và tiến độ giao hàng. Xem bảng giá PVC Conduit GS hoặc gửi yêu cầu để nhận báo giá theo đúng danh mục dự án.
Có. Với dự án khối lượng lớn, hàng có thể giao theo đợt bám tiến độ thi công từng khu vực hoặc từng block, giúp giảm áp lực kho bãi tại công trường. Xem thêm hệ thống phân phối ba miền và ví dụ tại dự án PARC Hà Nội.
Gửi bản vẽ điện, bảng khối lượng hoặc chỉ cần mô tả loại công trình và quy mô — đội kỹ thuật T&S Việt Nam sẽ đề xuất cấu hình ống và phụ kiện theo từng khu vực, kèm báo giá và tài liệu kỹ thuật phục vụ hồ sơ.
Thông số, quy cách và tiêu chuẩn nêu trên mang tính tham khảo phục vụ thiết kế và bóc tách sơ bộ. Trước khi đưa vào hồ sơ thầu hoặc hồ sơ nghiệm thu, đề nghị đối chiếu catalogue, bản công bố sản phẩm và tài liệu kỹ thuật mới nhất của T&S Việt Nam. Công ty CP Kỹ thuật – Công nghệ Nhựa T&S Việt Nam · Hotline 0918 182 587 · hoangcuong@gspipe.vn
