Cẩm nang chọn ống CPVC công nghiệp màu xám cho tuyến hóa chất, process water, cooling water và nước nóng kỹ thuật trong nhà máy — kèm bảng quy cách DN15–DN200, nguyên tắc chọn vật liệu theo môi chất, so sánh với thép, inox, uPVC, PPR và lưu ý thi công dán keo theo ASTM F493.
Bài toán khó nhất của tuyến ống trong nhà máy không phải là dẫn nước sạch, mà là dẫn môi chất ăn mòn ở nhiệt độ cao mà vẫn phải kín, bền và ít dừng sản xuất để sửa chữa.
Trong nhiều nhà máy hóa chất, xi mạ, dệt nhuộm hay xử lý nước, tuyến ống thép hoặc thép mạ kẽm xuống cấp rất nhanh khi tiếp xúc axit, bazơ, muối và nước nóng. Ống bắt đầu rỉ sét từ bên trong, rò rỉ tại mối ren, đóng cặn làm giảm tiết diện và cuối cùng buộc phải dừng dây chuyền để thay thế. Mỗi lần dừng như vậy là chi phí nhân công, chi phí vật tư và — thường lớn hơn cả — chi phí gián đoạn sản xuất.
Ống CPVC công nghiệp (Chlorinated Polyvinyl Chloride — PVC sau clo hóa) được sinh ra để giải đúng bài toán đó. So với PVC/uPVC thông thường, CPVC chịu được nhiệt độ và áp suất cao hơn đáng kể, đồng thời kháng hóa chất rất tốt. Đây là lý do CPVC được dùng phổ biến cho tuyến hóa chất, process water, cooling water và nước nóng kỹ thuật ở những vị trí mà kim loại bị ăn mòn còn PVC thường thì không chịu nổi nhiệt. Nếu cần hiểu bản chất vật liệu trước khi đi vào ứng dụng, có thể tham khảo bài giới thiệu nhựa CPVC và ứng dụng thực tế.
Thép, thép mạ kẽm và cả inox cấp thấp đều bị ăn mòn trong môi trường axit, muối, hóa chất — rò rỉ và thủng tuyến chỉ sau vài năm.
Thay tuyến kim loại tốn nhân công, giàn giáo, hàn cắt, sơn chống rỉ và bảo trì định kỳ — chi phí vòng đời cao hơn nhiều so với chi phí ban đầu.
Sự cố rò rỉ hóa chất giữa dây chuyền buộc dừng khẩn cấp. Thiệt hại gián đoạn thường vượt xa giá trị vật tư đường ống.

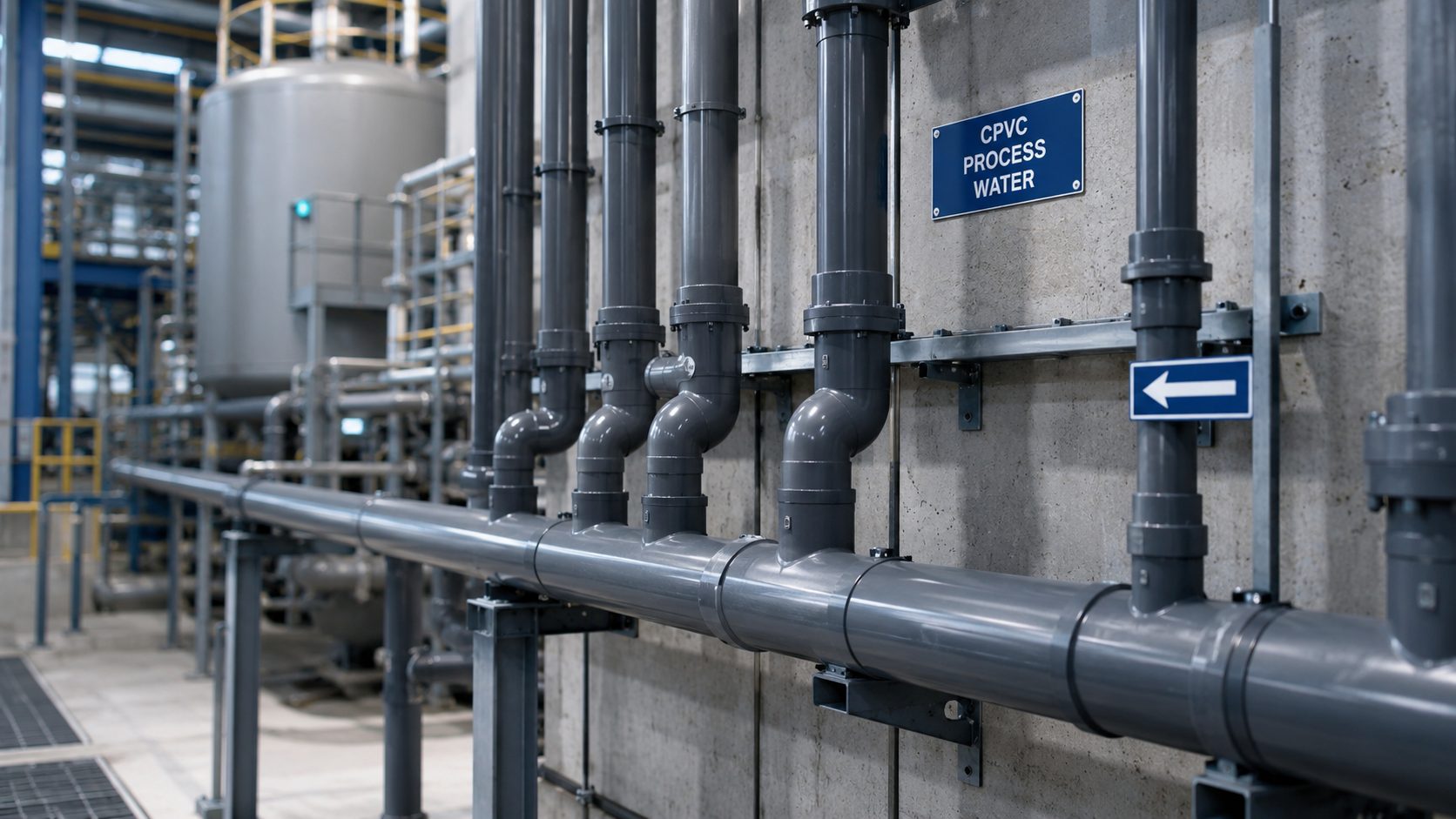

Ống CPVC công nghiệp nhãn hiệu GS do T&S Việt Nam cung cấp có màu xám nhám đặc trưng, sản xuất từ nhựa CPVC, tập trung cho các hệ kỹ thuật trong nhà máy: dẫn hóa chất, xử lý nước và nước thải, cooling water tuần hoàn, process water và nước nóng công nghiệp. Sản phẩm đi theo hệ đồng bộ ống + phụ kiện + keo dán, kết nối bằng phương pháp dán keo dung môi thay cho hàn hay ren. Xem thêm trang ống CPVC công nghiệp GS để nắm cấu hình sản phẩm.
Ống CPVC công nghiệp GS có hai cấp độ dày theo hệ Schedule của Mỹ, phủ dải đường kính từ nhánh nhỏ đến tuyến trục chính trong nhà máy.
Sản phẩm cung cấp dải đường kính DN15 đến DN200, hai cấp độ dày SCH40 và SCH80. Cùng một đường kính danh nghĩa, SCH80 dày hơn SCH40 nên khả năng chịu áp và độ bền cơ học cao hơn, phù hợp tuyến áp cao hoặc yêu cầu an toàn khắt khe hơn.
| Hạng mục | SCH40 | SCH80 |
|---|---|---|
| Dải đường kính | DN15 – DN200 | DN15 – DN200 |
| Độ dày thành ống | Mỏng hơn | Dày hơn (bền cơ học cao hơn) |
| Định hướng áp lực | Áp suất trung bình | Áp suất cao |
| Ứng dụng gợi ý | Utility, cooling, tuyến nhánh | Hóa chất, process, tuyến trục, áp cao |
| Màu sắc | Xám công nghiệp (đồng nhất cả hệ) | |
Các cỡ thông dụng trong catalogue gồm DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN110, DN125, DN150, DN200. Trị số áp suất làm việc cụ thể theo từng đường kính và cấp Schedule cần đối chiếu datasheet/catalogue GS mới nhất.
Hệ ống và phụ kiện CPVC công nghiệp thường tham chiếu bộ tiêu chuẩn ASTM cho ống nhựa CPVC. Ống theo hệ ASTM F441, phụ kiện SCH80 theo ASTM F439, và keo dán dung môi theo ASTM F493. Chi tiết thông số kỹ thuật hệ GS xem tại bài thông số kỹ thuật và tiêu chuẩn ống, phụ kiện CPVC GS.
| Nhóm | Tiêu chuẩn tham chiếu | Nội dung |
|---|---|---|
| Ống CPVC | ASTM F441 | Ống CPVC Schedule 40/80 |
| Phụ kiện SCH80 | ASTM F439 | Phụ kiện CPVC nối bằng dung môi, SCH80 |
| Keo dán | ASTM F493 | Solvent cement dùng cho ống & phụ kiện CPVC |
Hệ CPVC công nghiệp cần đi đồng bộ với phụ kiện CPVC cùng vật liệu: co, tê, reducer, union/nối, van bi CPVC và mặt bích. Khi bóc tách khối lượng hoặc chuyển đổi từ bản vẽ dùng đơn vị inch/phi, tham khảo bảng quy đổi DN sang mm/inch để tránh nhầm cỡ khi đặt hàng.
CPVC kháng hóa chất tốt, nhưng "tốt" không có nghĩa là hợp với mọi môi chất ở mọi nồng độ và nhiệt độ. Chọn đúng phải dựa trên bảng tương thích của nhà sản xuất.
Trước khi kết luận CPVC có phù hợp hay không, cần làm rõ đủ bốn dữ kiện của tuyến ống. Thiếu một trong bốn thì mọi khuyến nghị vật liệu chỉ là phỏng đoán.
Cách làm đúng: lập danh mục môi chất của tuyến ống, ghi rõ nồng độ và nhiệt độ, sau đó tra từng dòng trong bảng chemical resistance của CPVC. Với môi chất nằm ở vùng ranh giới (nồng độ cao, nhiệt độ cao, hoặc dung môi hữu cơ mạnh), cần gửi danh mục cho bộ phận kỹ thuật để xác nhận trước khi chốt vật liệu. Đội kỹ thuật GS / T&S có thể hỗ trợ đối chiếu và đề xuất cấu hình — liên hệ tại mục IX.
Môi chất ăn mòn kim loại, nhiệt độ trung bình – cao vượt ngưỡng của uPVC, cần chống ăn mòn nội tuyến, muốn giảm bảo trì và trọng lượng so với thép/inox.
Có dung môi hữu cơ mạnh, va đập cơ học lớn, nhiệt độ vượt ngưỡng vật liệu, hoặc tuyến chịu tải trọng/áp lực rất cao — khi đó phải xác nhận datasheet hoặc xét vật liệu khác.
Tham khảo thêm dữ liệu chịu nhiệt – chịu áp của hệ tại bài ống CPVC GS chịu nhiệt chịu áp — thông số kỹ thuật.

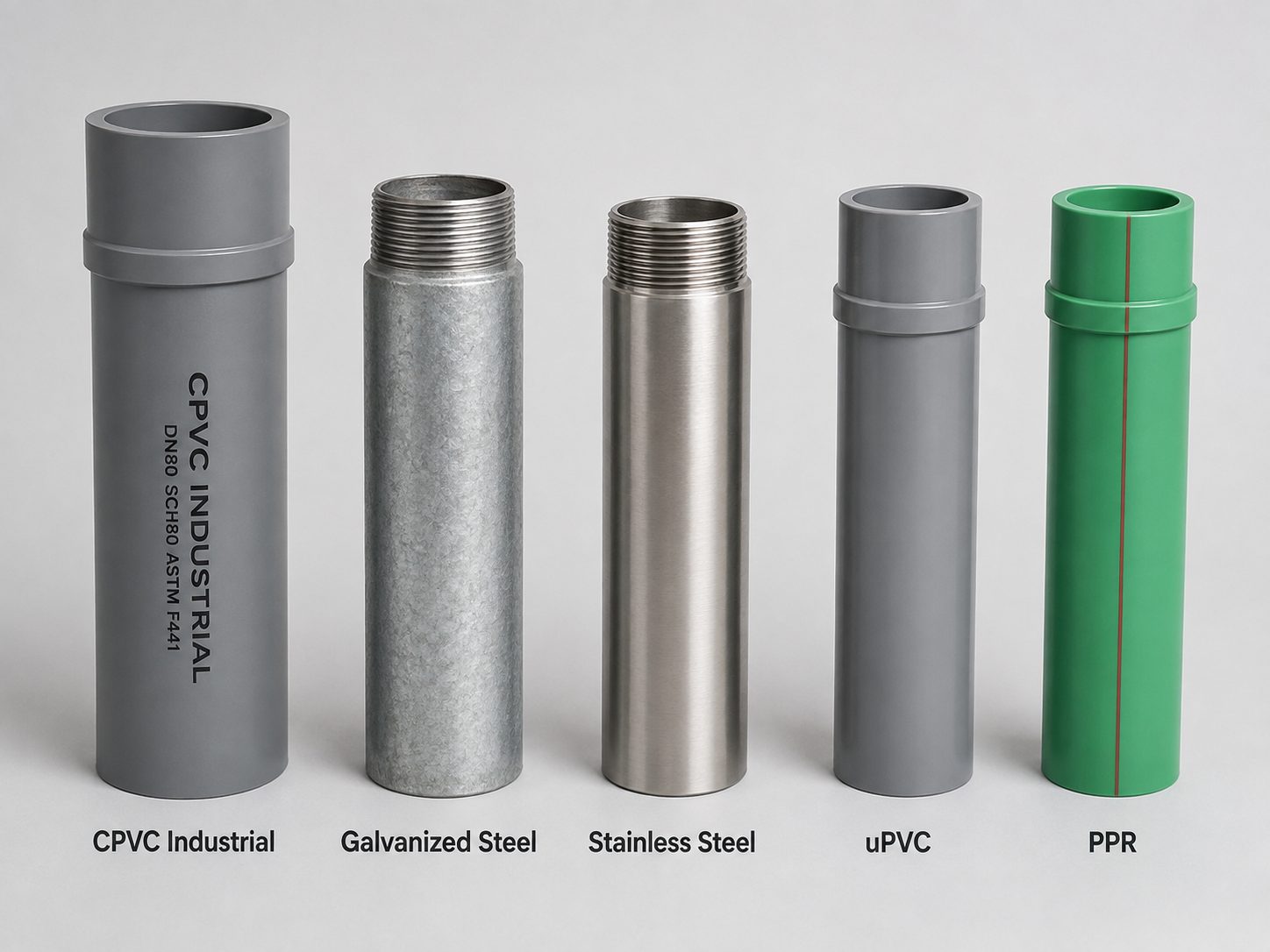

Không có vật liệu "tốt nhất" tuyệt đối — chỉ có vật liệu đúng cho từng ứng dụng. Bảng dưới so theo góc nhìn ứng dụng, không chỉ theo thông số.
| Tiêu chí | CPVC công nghiệp | Thép / thép mạ kẽm | Inox | uPVC | PPR |
|---|---|---|---|---|---|
| Kháng ăn mòn hóa chất | Rất tốt | Kém (ăn mòn) | Tốt (tùy mác & môi chất) | Tốt (nhiệt thấp) | Tốt (nhiệt độ cao hơn uPVC) |
| Chịu nhiệt | Cao hơn uPVC | Rất cao | Rất cao | Thấp | Cao (nước nóng) |
| Trọng lượng | Nhẹ | Nặng | Nặng | Nhẹ | Nhẹ |
| Kết nối | Dán keo dung môi | Ren / hàn | Hàn / clamp | Dán keo / gioăng | Hàn nhiệt |
| Chi phí bảo trì | Thấp | Cao (sơn, chống rỉ) | Trung bình | Thấp | Thấp |
| Ứng dụng đúng sở trường | Hóa chất, process, cooling, nước nóng CN | Áp rất cao, cơ khí, PCCC thép | Thực phẩm/dược cao cấp, môi chất khắt khe | Cấp thoát nước, nước thải nhiệt thấp | Nước nóng/lạnh, MEP, HVAC phụ trợ |
Với tuyến hạ tầng, chôn ngầm hoặc cấp nước đô thị thì HDPE lại là lựa chọn phù hợp hơn — mỗi hệ ống có sở trường riêng, không thay thế lẫn nhau một cách máy móc.

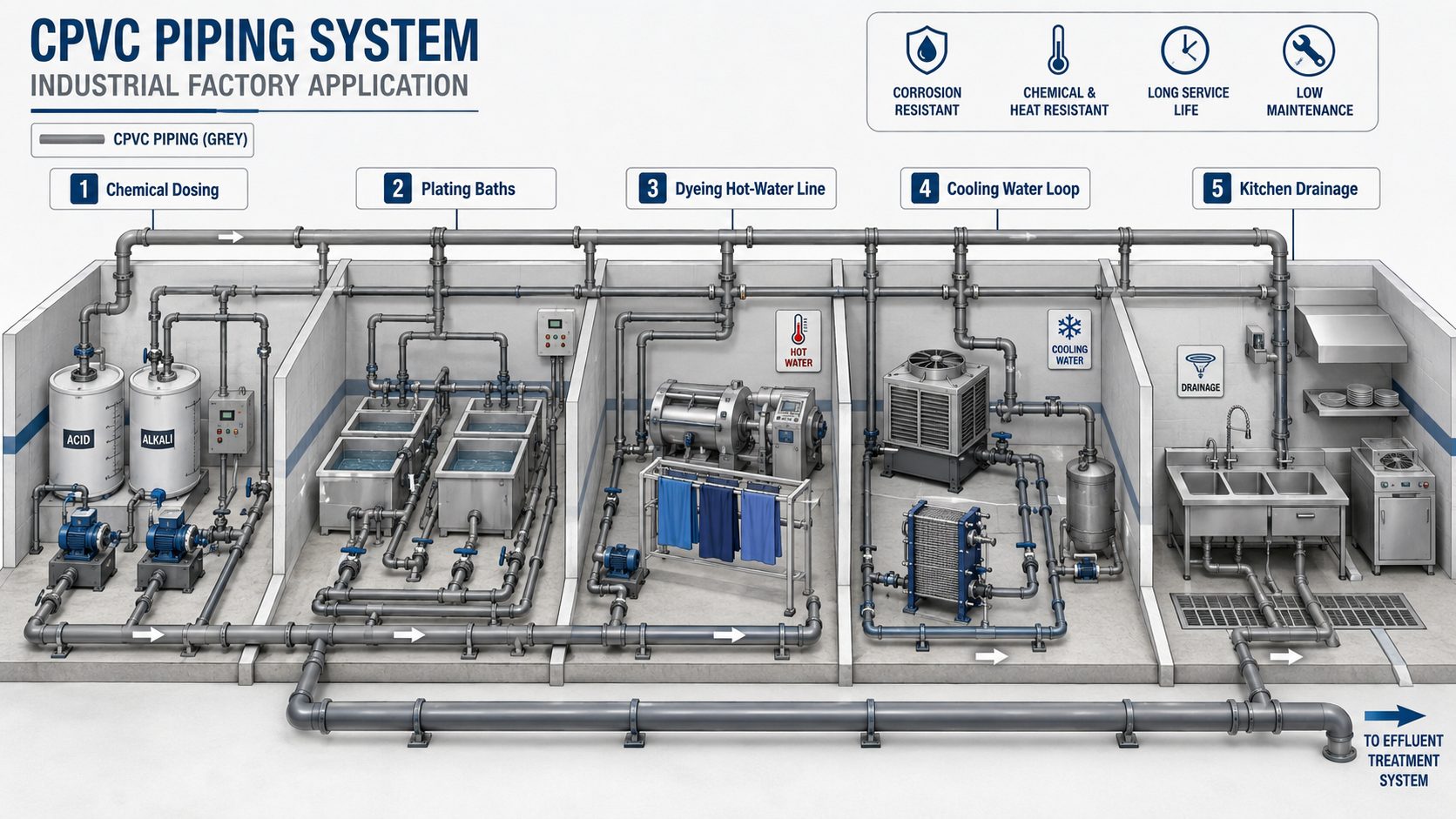

Cùng một dòng ống xám, nhưng mỗi ngành có môi chất, nhiệt độ và ưu tiên khác nhau. Dưới đây là định hướng cấu hình theo từng nhóm nhà máy.
Tuyến dẫn axit, bazơ, muối loãng trong nhà máy hóa chất. Ưu tiên SCH80 cho tuyến trục; bắt buộc tra bảng tương thích theo từng môi chất và nồng độ.
Dung dịch mạ, bể tẩy, tuyến tuần hoàn hóa chất. CPVC chống ăn mòn thay tuyến thép nhanh hỏng; phối phụ kiện và van CPVC đồng bộ.
Nước nóng công nghiệp, hóa chất nhuộm, tuyến process nhiệt độ cao. CPVC chịu nhiệt tốt hơn uPVC, giảm giãn nở và biến dạng.
Tuyến utility, nước nóng vệ sinh CIP, hóa chất tẩy rửa. Cần xác nhận yêu cầu tiếp xúc thực phẩm và chứng chỉ theo hồ sơ dự án.
Tuyến hóa chất keo tụ, châm clo, dung dịch điều chỉnh pH. Tham khảo ứng dụng nhà máy nước & trạm xử lý.
Nước làm mát tuần hoàn, tuyến phụ trợ tháp giải nhiệt. Kết hợp giám sát lưu lượng: xem đo lưu lượng nước làm mát nhà máy công nghiệp.
Ngoài hóa chất và process, CPVC công nghiệp còn được dùng cho tuyến thoát nước bếp công nghiệp trong tòa nhà cao cấp — nơi nước thải nóng và dầu mỡ làm hỏng ống thường. Xem thực tế tại bài ứng dụng ống CPVC công nghiệp cho hệ thoát bếp building cao cấp và ống CPVC GS cho hệ thoát nước bếp công nghiệp.
Để hình dung cách CPVC công nghiệp GS được áp dụng trong thực tế, tham khảo tổng hợp ứng dụng thực tế ống CPVC công nghiệp trong các dự án và case cấp hàng hệ thoát bếp Bà Nà Hills.

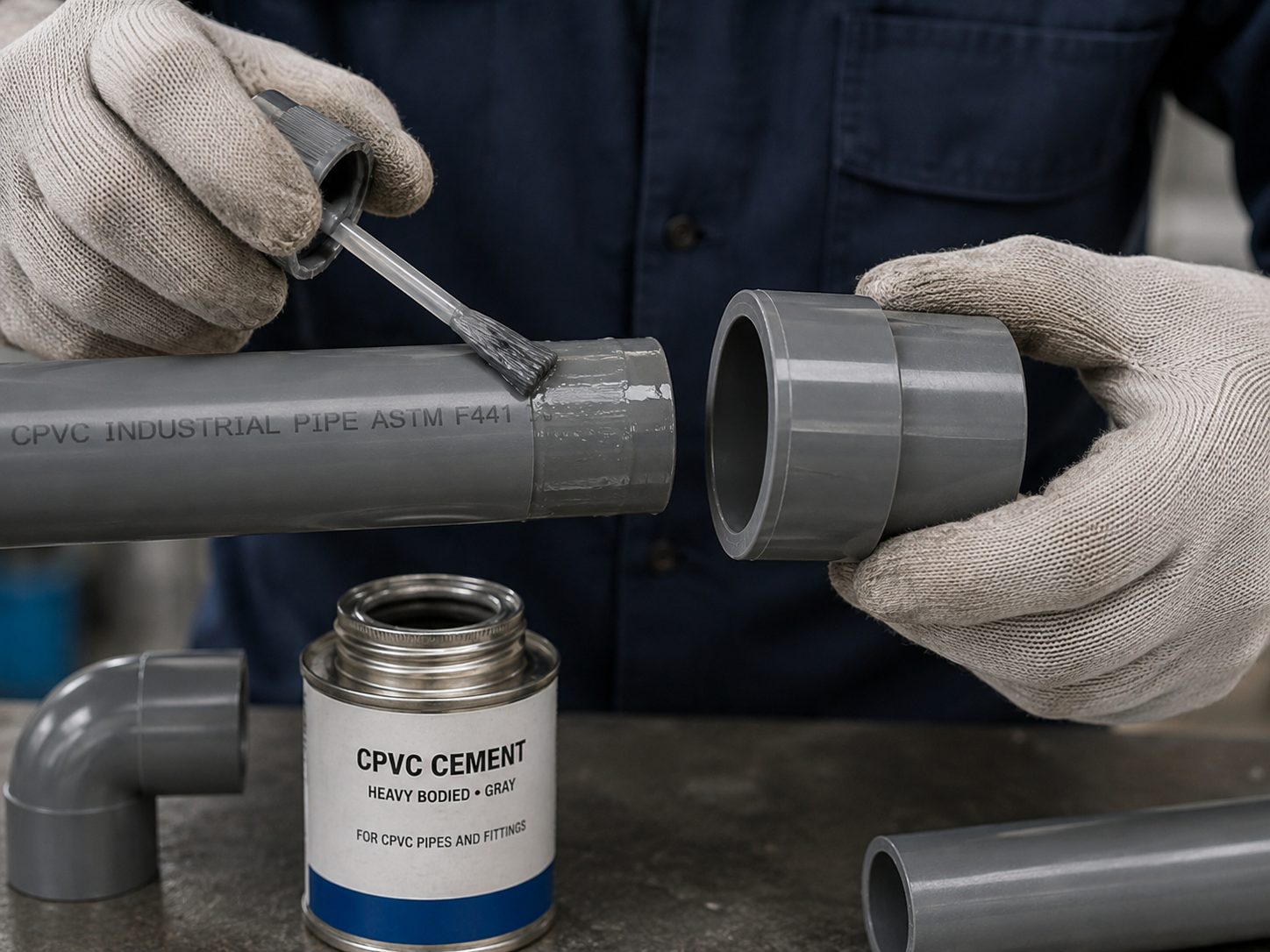

Chất lượng tuyến CPVC quyết định phần lớn ở mối nối. Dán keo sai quy trình có thể rò rỉ ngay từ lần thử áp đầu tiên.
CPVC không nối bằng ren hay hàn nhiệt. Thay vào đó dùng keo dung môi (solvent cement) — dung môi hòa tan bề mặt nhựa ở cả ống và phụ kiện, khi bay hơi tạo mối nối đồng nhất về mặt hóa học, thực chất là hàn nguội (chemical welding). Với hệ CPVC, dùng keo chuyên dụng đạt ASTM F493 (ví dụ Weld-On 724) và primer theo yêu cầu; tuyệt đối không dùng keo PVC thường cho ống CPVC vì mối nối sẽ yếu và dễ bung khi chịu áp, nhiệt. Xem quy trình chi tiết tại hướng dẫn hàn (dán) ống nhựa CPVC.
Nhựa CPVC giãn nở nhiệt nhiều hơn kim loại, nên tuyến nước nóng cần bố trí bù giãn nở và khoảng cách giá đỡ hợp lý — khoảng cách gối đỡ với ống nhựa dày hơn so với ống thép và phụ thuộc nhiệt độ vận hành. Khả năng chịu áp của CPVC giảm khi nhiệt độ tăng, vì vậy phải tính áp làm việc ở đúng nhiệt độ thực tế, không lấy trị số ở nhiệt độ phòng. Tham khảo thêm lưu ý thi công hệ thống CPVC đúng cách và kỹ thuật nối CPVC.

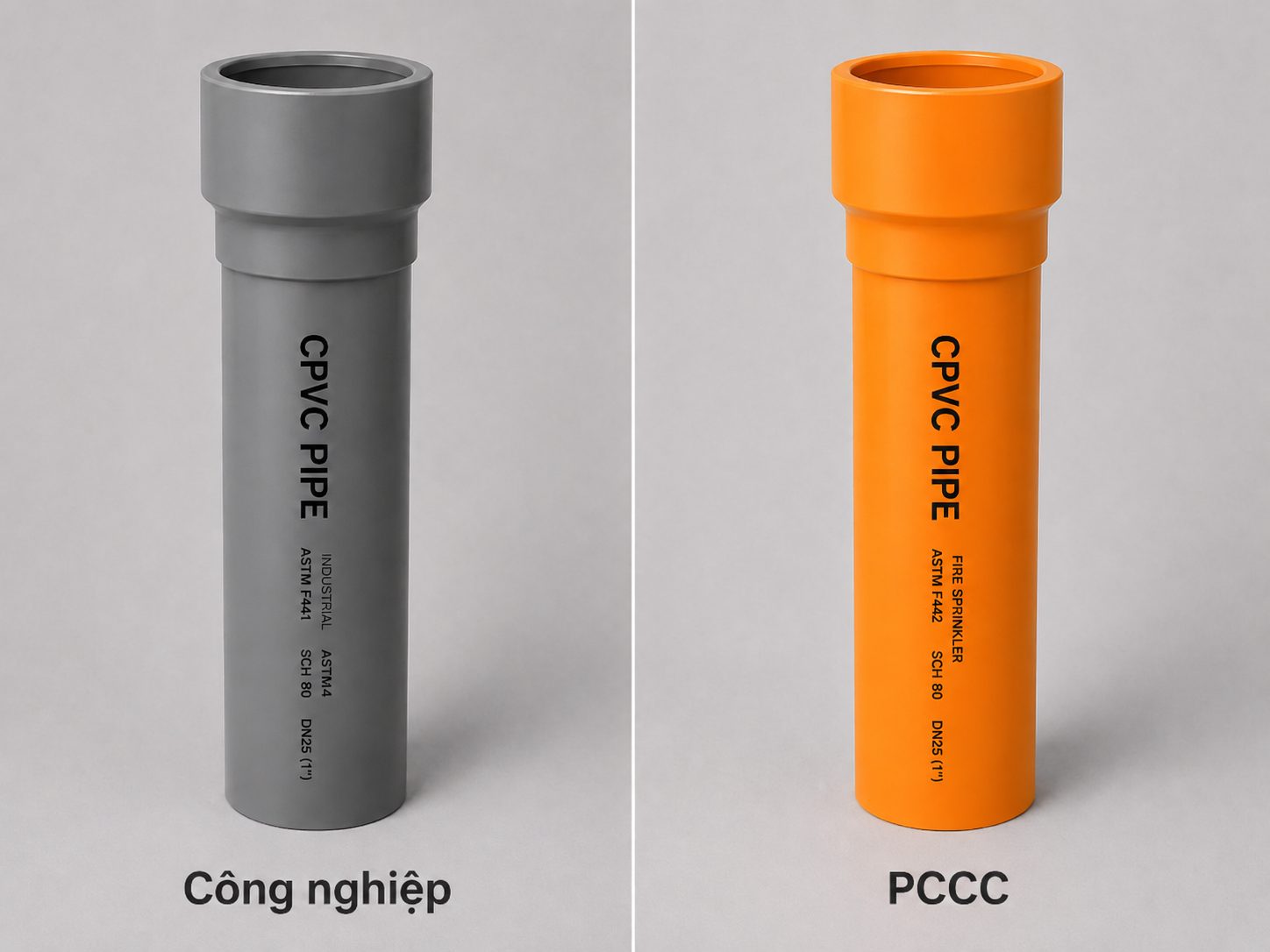

Đây là điểm dễ nhầm nhất của chủ đề CPVC. Hai dòng cùng gốc vật liệu nhưng khác màu, khác tiêu chuẩn, khác mục đích — không được dùng lẫn.
Mục đích: hóa chất, process water, cooling water, utility công nghiệp, nước nóng công nghiệp, thoát bếp công nghiệp.
Tiêu chuẩn ống/phụ kiện: tham chiếu ASTM F441 / F439, SCH40/SCH80.
Chọn theo: môi chất, nhiệt độ, áp suất tuyến.
Mục đích: hệ sprinkler chữa cháy, fire piping. Là dòng khác hẳn.
Tiêu chuẩn: theo hệ PCCC (ví dụ UL 1821, TCVN 12653) và phê duyệt thiết kế chuyên ngành.
Chọn theo: tiêu chuẩn PCCC và hồ sơ được thẩm duyệt.
Nếu dự án của bạn là hệ chữa cháy, đừng dùng dòng xám công nghiệp và cũng đừng dùng ảnh/thông số của dòng xám cho hồ sơ PCCC. Tham khảo đúng dòng cam tại ống nhựa CPVC cho hệ thống phòng cháy chữa cháy và tiêu chuẩn TCVN 12653:2019 CPVC cho hệ sprinkler. Hệ PCCC luôn phải tuân thủ thiết kế, quy chuẩn và phê duyệt chuyên ngành trước khi thi công.
Dải đường kính DN15 đến DN200, hai cấp độ dày SCH40 (áp trung bình) và SCH80 (áp cao). Trị số áp suất làm việc theo từng đường kính cần đối chiếu catalogue/datasheet GS mới nhất.
Không. CPVC nối bằng keo dán dung môi (solvent cement) đạt ASTM F493 — dung môi hòa tan bề mặt nhựa tạo mối nối hàn nguội. PPR mới nối bằng hàn nhiệt. Đây là hai phương pháp hoàn toàn khác nhau.
Không nên. Keo PVC không đủ khả năng hòa tan bề mặt CPVC, mối nối sẽ yếu và dễ rò rỉ hoặc bung khi chịu áp, nhiệt. Phải dùng keo chuyên dụng cho CPVC đạt ASTM F493 và primer theo yêu cầu.
CPVC kháng nhiều loại axit, bazơ, muối và một số dung môi công nghiệp, nhưng mức độ tương thích phụ thuộc nồng độ và nhiệt độ. Phải tra bảng chemical resistance chính thức của nhà sản xuất cho từng môi chất cụ thể — không kết luận chung chung.
Cùng đường kính, SCH80 dày hơn nên chịu áp và bền cơ học cao hơn, phù hợp tuyến trục, áp cao, hóa chất. SCH40 phù hợp tuyến utility, cooling và nhánh áp trung bình. Chọn theo áp làm việc thực tế ở đúng nhiệt độ vận hành.
Không. CPVC công nghiệp màu xám cho hóa chất/process/cooling; CPVC PCCC màu cam cho sprinkler chữa cháy, theo tiêu chuẩn và phê duyệt PCCC riêng. Không dùng lẫn hai dòng.
Trong nhiều ứng dụng hóa chất, process và cooling ở nhiệt độ – áp suất phù hợp, CPVC thay được tuyến thép hay bị ăn mòn, giúp giảm bảo trì và dừng máy. Với tuyến áp rất cao hoặc tải cơ học lớn thì vẫn cần cân nhắc kim loại. Quyết định dựa trên môi chất, nhiệt độ, áp suất và tiêu chuẩn dự án.
Phụ thuộc cỡ ống, nhiệt độ và áp vận hành. Cỡ nhỏ ở nhiệt độ ấm thường cần vài giờ; cỡ lớn hoặc nhiệt độ thấp cần lâu hơn, có thể tới hàng chục giờ. Luôn theo bảng cure time chính thức của nhà sản xuất keo.
Ống CPVC công nghiệp GS có màu xám nhám và khả năng chịu tia UV khi lắp ngoài trời. Tuy nhiên với tuyến phơi nắng lâu dài nên xác nhận điều kiện lắp đặt và, nếu cần, biện pháp bảo vệ bổ sung theo khuyến nghị nhà sản xuất.
Có. Hệ đi kèm co, tê, reducer, union/nối, van bi CPVC và mặt bích cùng vật liệu để đảm bảo độ kín và trách nhiệm bảo hành. Nên dùng đồng bộ ống + phụ kiện + keo cùng hệ.
Thường cần catalogue, bảng thông số kỹ thuật, tiêu chuẩn áp dụng, CO/CQ và tài liệu nghiệm thu. Liên hệ đội kỹ thuật để nhận bộ hồ sơ phù hợp với yêu cầu submittal của dự án.
Gửi danh mục môi chất, nhiệt độ, áp suất và điều kiện lắp đặt của tuyến ống — đội kỹ thuật GS / T&S Việt Nam sẽ hỗ trợ đối chiếu tương thích, đề xuất cấp Schedule, phụ kiện và keo đồng bộ, kèm tài liệu phục vụ hồ sơ dự án.
Cụm chủ đề CPVC công nghiệp và các hệ ống liên quan để tra cứu sâu hơn.
Lưu ý: Thông tin trong bài dùng cho mục đích tham khảo kỹ thuật và lựa chọn sơ bộ. Thông số áp dụng cuối cùng cần đối chiếu catalogue, datasheet, bản vẽ thiết kế, điều kiện vận hành thực tế và hồ sơ được phê duyệt. Bảo hành sản phẩm không đồng nghĩa với tuổi thọ thiết kế của vật liệu.
