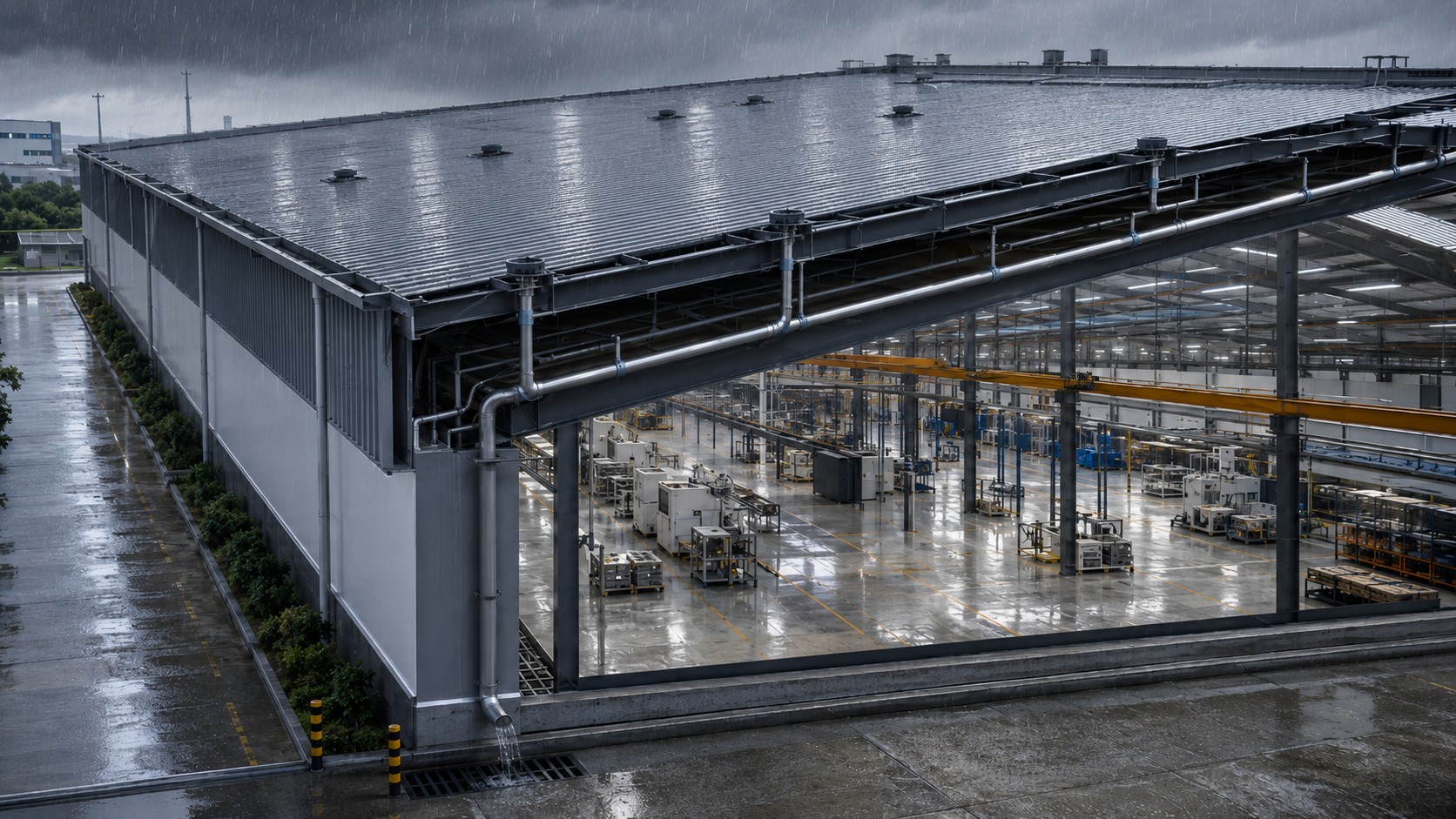

Thoát nước mái cho nhà xưởng lớn không phải bài toán chọn DN theo kinh nghiệm. Đó là một engineered system: hydraulic calculation cho từng phễu, từng đoạn ống — và hệ Siphonic full-bore là câu trả lời cho mái lớn, tuyến ống dài, không gian sản xuất không được phép cắt vụn.
Mưa → mái dốc → internal gutter → phễu siphonic → collector ngang 0% độ dốc → ống đứng → điểm xả.
Siphonic là engineered system. Không tồn tại "cấu hình chuẩn" chọn theo kinh nghiệm — mỗi mái là một bài toán thủy lực riêng.
Không có bơm, không có chân không nhân tạo. Năng lượng của hệ đến từ chênh cao và cột nước — vật lý, không phải thiết bị.
Full-bore không phải trạng thái thường trực. Nó hình thành khi đủ điều kiện thủy lực; mưa nhỏ hệ vẫn chạy như dòng trọng lực hoặc hỗn hợp.
Toàn mạng phải được tính toán. Mọi flow path đều cần hydraulic calculation — không kiểm tra một nhánh rồi suy ra cả hệ.
Overflow là hạng mục an toàn, không phải tùy chọn. Hệ chính thiết kế cho tải mưa tính toán; kịch bản vượt tần suất cần đường thoát thứ cấp.
Mọi thay đổi đều phải tính lại. Đổi phễu, đổi DN, đổi cao độ hay nắn tuyến — dù nhỏ — đều làm lệch cân bằng thủy lực đã duyệt.
Mái công nghiệp lớn tập trung nước cực nhanh vào internal gutter trong khi vị trí ống đứng bị khóa cứng bởi dây chuyền, rack kho và không gian MEP. Bốn áp lực cùng lúc:
Lưu vực lớn + gutter dài → mực nước dâng trong vài phút mưa cường độ cao. Gutter tràn nghĩa là nước vào nhà, vào hàng, vào thiết bị.
Dock xuất nhập, rack cao tầng, dây chuyền — mỗi ống đứng đặt sai chỗ là mét vuông sản xuất mất đi vĩnh viễn.
Trọng lực đòi độ dốc liên tục → chiếm chiều cao kết cấu, xung đột MEP. Siphonic cho phép collector đi phẳng theo kết cấu mái.
Không có hồ sơ tính toán = không có căn cứ bảo vệ trước thẩm tra, bảo hiểm và chủ đầu tư khi mái tràn.
Siphonic là hệ thoát nước mưa mái dùng phễu chuyên dụng có tấm chắn khí để hạn chế không khí đi vào mạng ống. Khi đạt điều kiện thiết kế, dòng chảy chuyển sang chế độ full-bore hoặc near full-bore. Để hiểu rõ các trạng thái dòng chảy, xem bài nguyên lý full-bore, priming và de-priming.
Toàn mạng được mô phỏng thủy lực: từng phễu, từng đoạn ống, từng flow path — có hồ sơ tính toán đi kèm.
Tấm chắn khí là chi tiết quyết định: ngăn xoáy khí tại miệng thu, cho phép cột nước hình thành trong ống đứng.
Available head — chênh cao từ mái đến điểm xả — là "ngân sách năng lượng" của hệ; thiết kế phải chi tiêu nó chính xác.
Geberit (Thụy Sĩ) là một trong những hệ Siphonic đồng bộ tiêu biểu: phễu Pluvia, ống và phụ kiện HDPE nối hàn, hệ ray treo chịu lực và phần mềm tính toán thủy lực của hãng — một đầu mối chịu trách nhiệm cho toàn bộ chuỗi từ thiết kế đến vật tư. Lạc Việt hỗ trợ triển khai trọn gói giải pháp này tại Việt Nam.
Cường độ mưa tăng dần — quan sát tiết diện ống chuyển qua 4 giai đoạn. Nhấn vào từng giai đoạn hoặc để hệ tự chạy.
Nước chiếm một phần tiết diện; không khí còn nhiều.
Nước–khí tương tác, có thể xuất hiện dao động ngắn hạn.
Không khí được đẩy dần khỏi mạng ống.
Hệ vào vùng vận hành thiết kế — vận tốc cao, năng lực thoát tối đa.
Lưu ý kỹ thuật: không mô tả "ống đầy 100% ở mọi thời điểm". Full-bore là trạng thái trong vùng vận hành phù hợp; khi mưa nhỏ, hệ vẫn có thể hoạt động như dòng trọng lực hoặc hỗn hợp. Áp suất âm trong mạng phải nằm trong giới hạn vật liệu — đó là lý do mọi flow path đều cần hydraulic calculation.

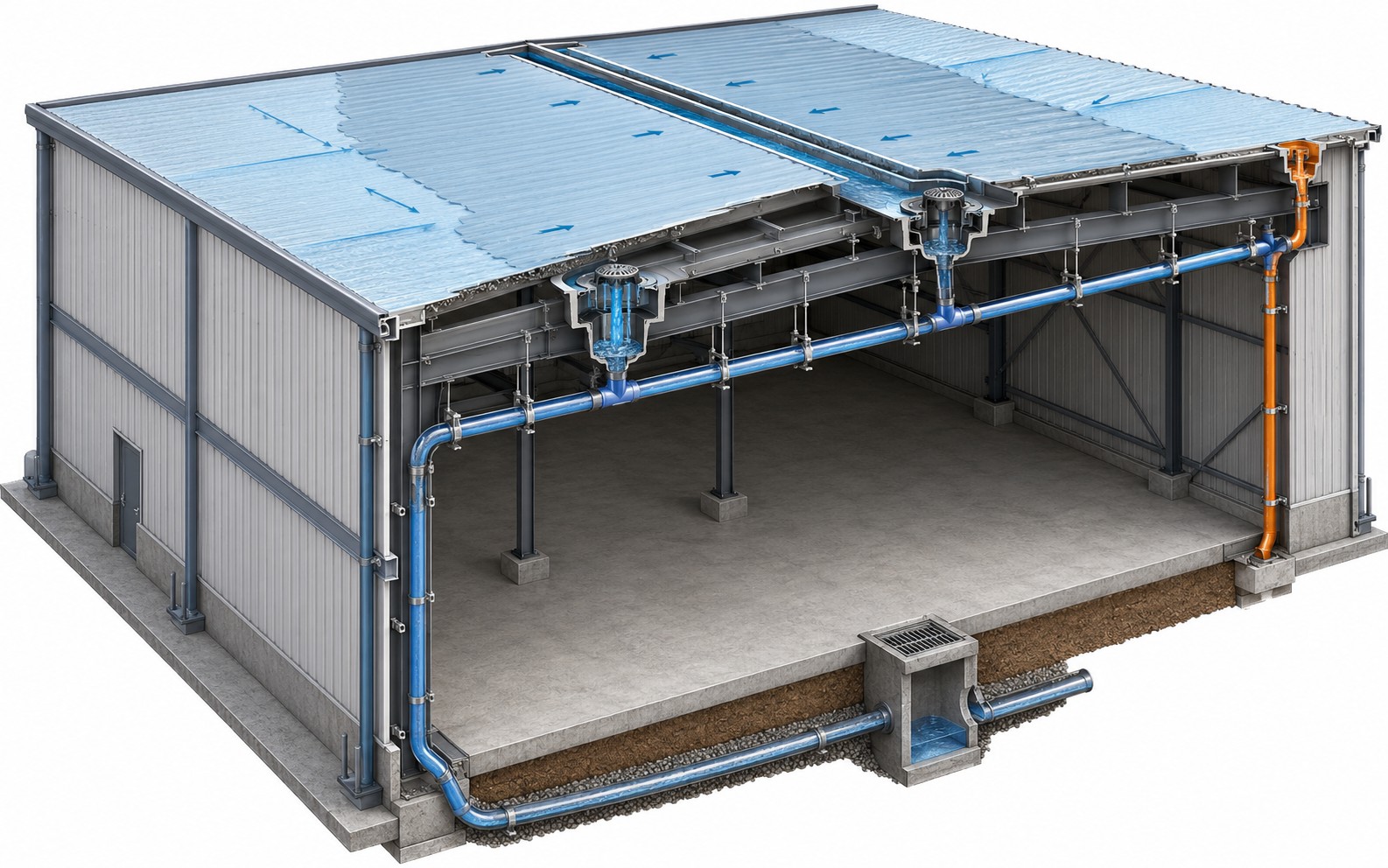

Hệ Siphonic chỉ mạnh khi cả 9 thành phần được thiết kế như một tổng thể. Thay đổi bất kỳ mắt xích nào đều phải tính toán lại toàn mạng.
Hình học mái, đường phân thủy và cấu tạo gutter quyết định lưu lượng đến từng phễu.
Miệng thu + tấm chắn khí — chi tiết định danh của cả hệ thống.
Tuyến ngang đi phẳng, gom nhiều phễu; cân bằng tổn thất giữa các nhánh là mấu chốt.
Nơi cột nước sinh năng lượng; điểm chuyển về dòng trọng lực phải được thiết kế chủ động.
Chịu áp suất âm/dương của chế độ siphonic — HDPE nối hàn là lựa chọn phổ biến của các hệ đồng bộ.
Lực động của dòng vận tốc cao đòi hệ treo chuyên dụng — hạng mục hay bị cắt giảm sai lầm nhất.
Vị trí, cao độ và năng lực tiếp nhận của mạng ngoài nhà phải được xác nhận, không giả định.
Đường thoát an toàn cho kịch bản vượt tải mưa thiết kế hoặc tắc nghẽn cục bộ.
Hydraulic calculation, shop drawing, biên bản thử nghiệm — căn cứ pháp lý của cả hệ.

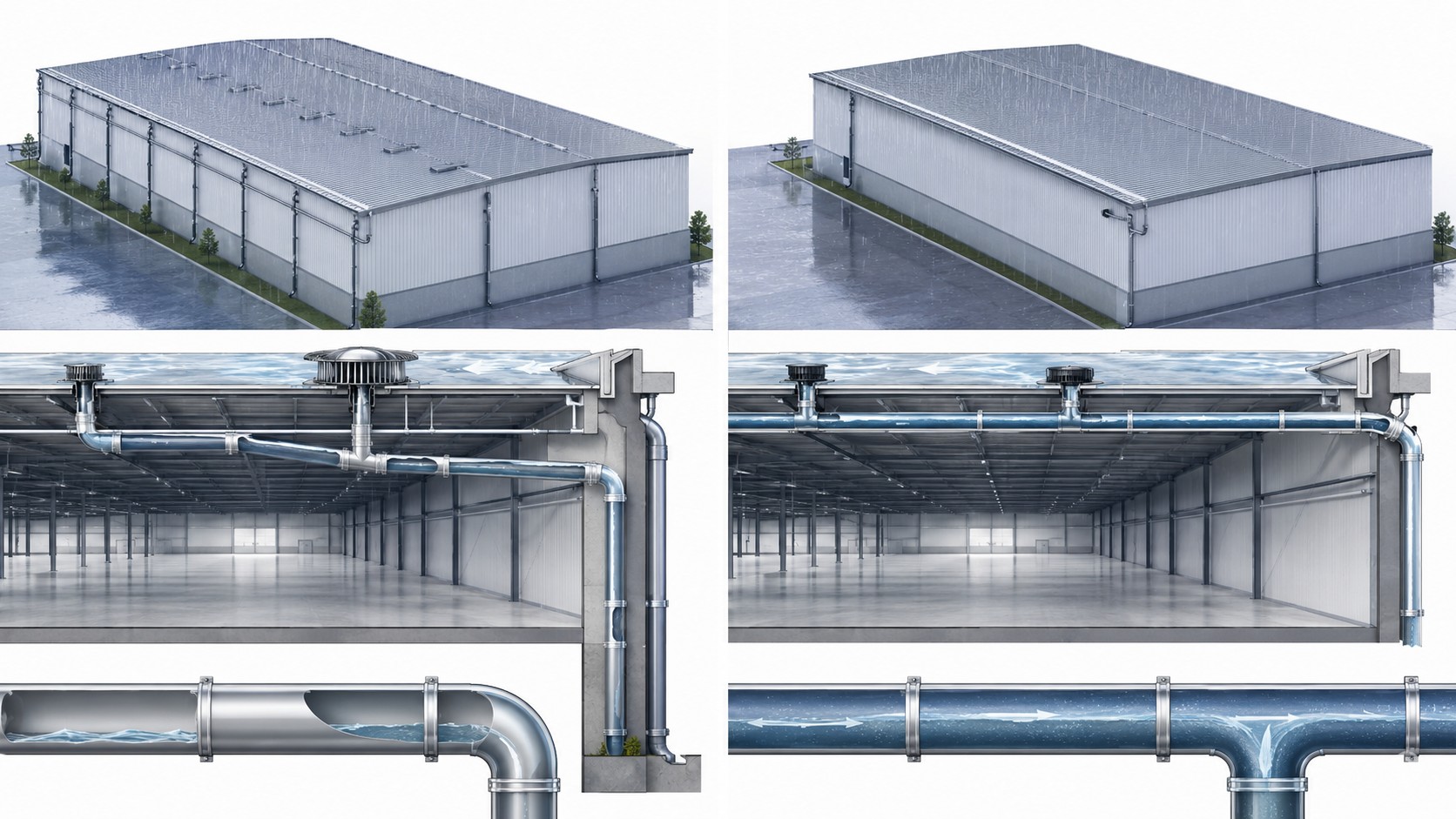

| Tiêu chí | Trọng lực | Siphonic | Ý nghĩa với mái lớn |
|---|---|---|---|
| Chế độ dòng chảy | Chảy hở, một phần tiết diện | Full-bore khi đạt điều kiện thiết kế | Năng lực thoát lớn hơn trên cùng DN |
| Độ dốc collector | Bắt buộc | 0% — đi phẳng theo kết cấu | Vượt nhịp lớn, tiết kiệm chiều cao |
| Số ống đứng | Nhiều, phân bố dày | Ít, gom về vị trí tối ưu | Giải phóng mặt bằng sản xuất |
| Đường kính ống | Lớn hơn ở cùng lưu lượng | Nhỏ hơn ở cùng lưu lượng | Giảm vật tư, giảm không gian kỹ thuật |
| Mạng thoát ngầm | Nhiều điểm đấu quanh nhà | Ít điểm đấu nối | Giảm đào đắp, rút tiến độ phần ngầm |
| Cơ sở thiết kế | Bảng tra, kinh nghiệm | Hydraulic calculation từng flow path | Hồ sơ bảo vệ trước thẩm tra |
| Nhạy cảm với thay đổi | Thấp | Cao — mọi thay đổi phải tính lại | Đòi kỷ luật shop drawing nghiêm ngặt |
| Phù hợp nhất | Mái nhỏ, tuyến đơn giản | Mái ≥ 5.000 m², tuyến dài, mặt bằng chặt | Mái càng lớn, chênh lệch càng rõ |
Để đánh giá khách quan giữa Siphonic và gravity theo hình học mái, route, điểm xả, năng lực triển khai và chi phí vòng đời, tham khảo bài khi nào nên dùng hệ thống Siphonic.

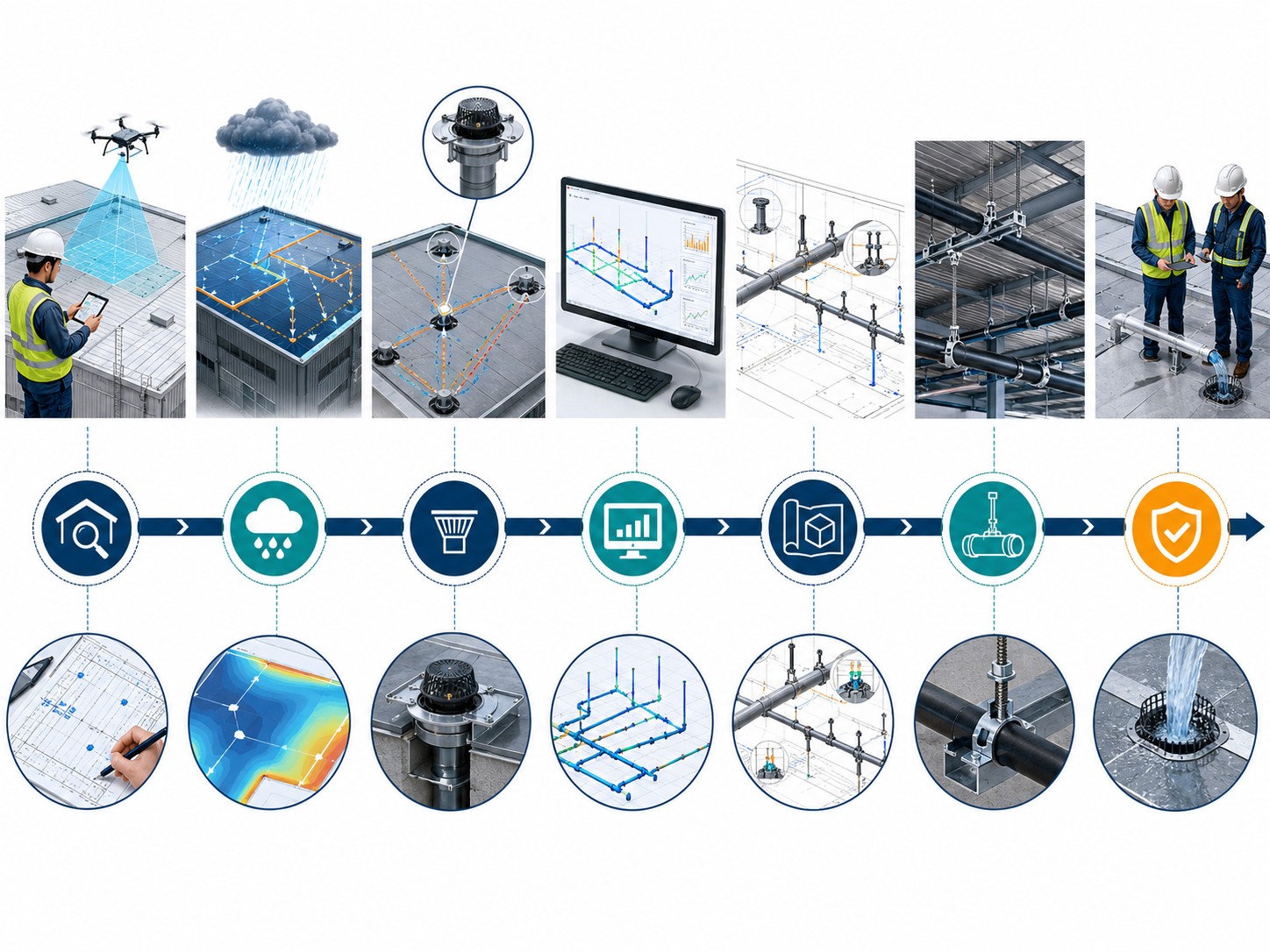

Hệ siphonic tốt bắt đầu từ dữ liệu tốt. Đây là checklist Lạc Việt dùng khi tiếp nhận một dự án:
Gửi bản vẽ mái, cao độ, vị trí điểm xả và yêu cầu dự án để Lạc Việt hỗ trợ rà soát dữ liệu đầu vào cho phương án thoát nước mái. Hotline: 0918182587.
Gửi yêu cầu tư vấnBản vẽ, cao độ, tải mưa, tiêu chuẩn áp dụng và điểm xả — được dự án chấp thuận trước khi tính.
Xác định đường phân thủy, gutter và diện tích phục vụ của từng phễu.
Phối hợp kết cấu, chống thấm, MEP và vùng cấm xuyên mái; gom collector về ống đứng tối ưu mặt bằng.
Mô phỏng từng flow path, kiểm tra vận tốc, áp suất âm và cân bằng tổn thất giữa các nhánh.
Chốt DN, cao độ, chi tiết treo đỡ; mọi thay đổi sau phê duyệt phải quay lại bước 4.
Hàn ống, lắp phễu, support/rail/anchor theo đúng shop drawing — sai lệch hiện trường là nguồn rủi ro số một.
Đối chiếu lắp đặt với hồ sơ tính toán, thử nghiệm theo quy định dự án, bàn giao kèm tài liệu vận hành.

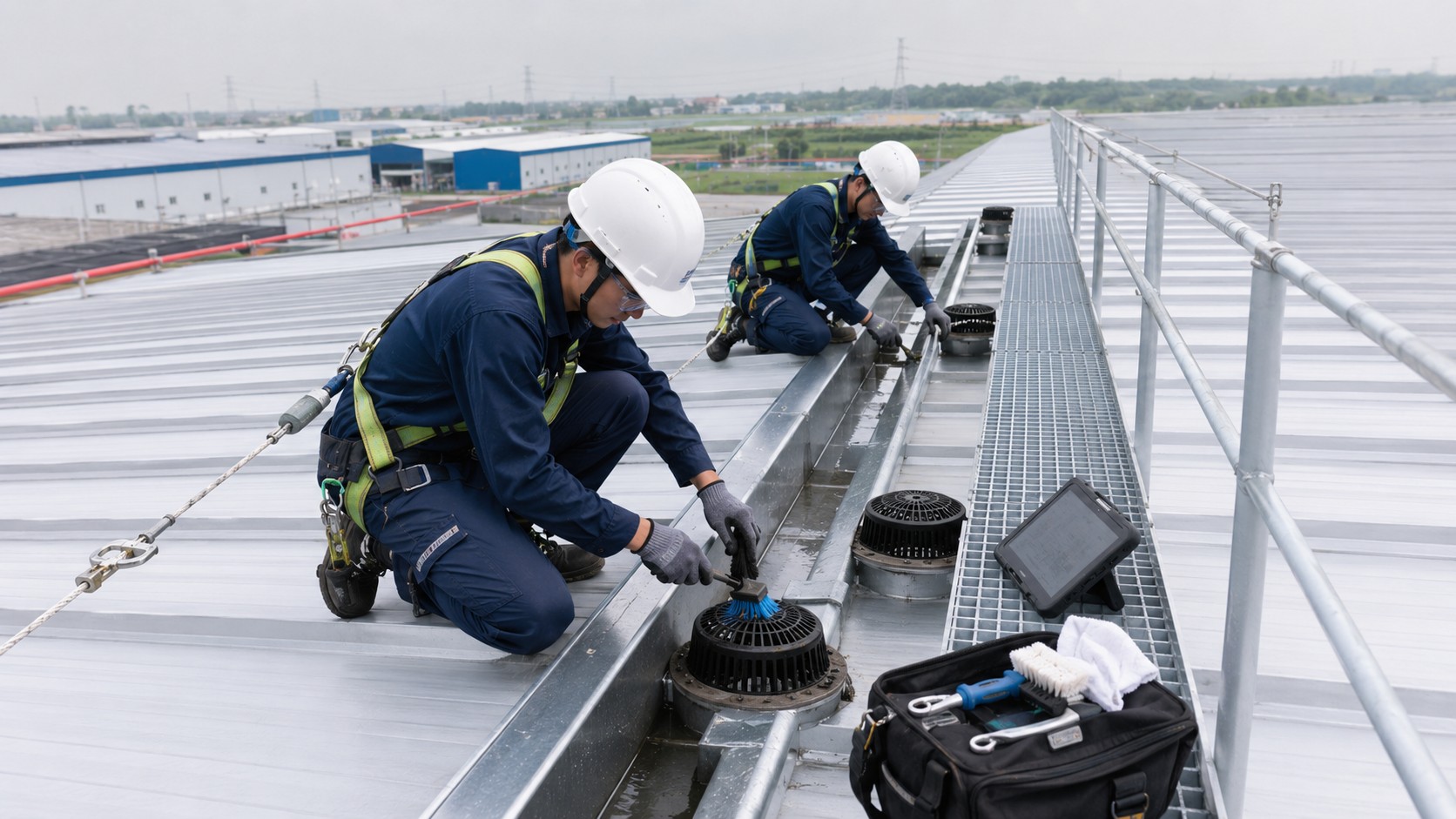

Vệ sinh phễu và lưới chắn rác định kỳ — đặc biệt trước mùa mưa; kiểm tra support và mối nối theo kế hoạch.
Chi tiết từng bước từ dữ liệu đầu vào, runoff calculation, hydraulic calculation, shop drawing đến commissioning được trình bày tại bài quy trình thiết kế và tính toán thủy lực hệ thống Siphonic.
Đội vận hành có thể sử dụng checklist vận hành và bảo trì hệ thống Siphonic để kiểm tra mái, máng, phễu, support, overflow và downstream trước mùa mưa.

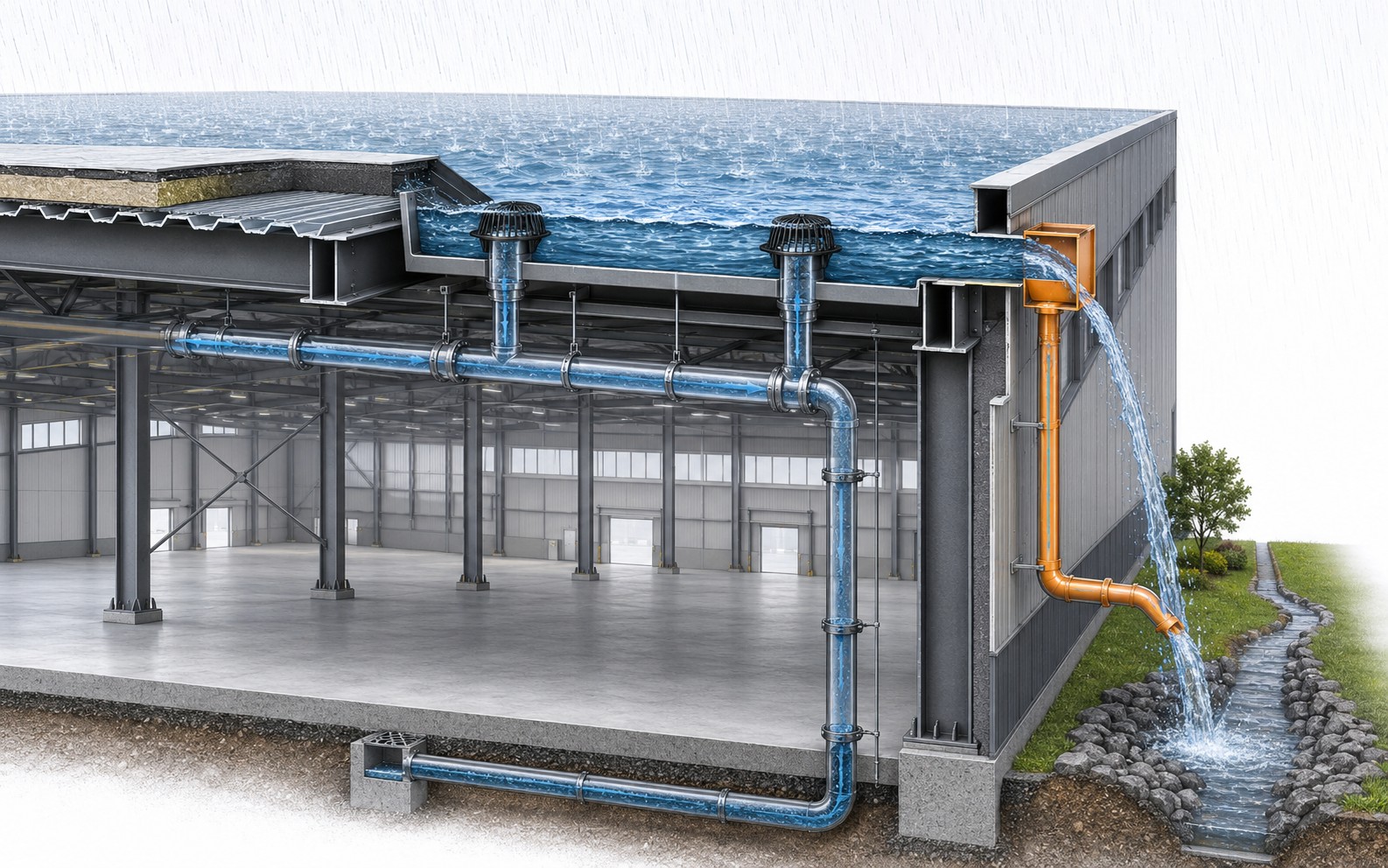

Khi cường độ mưa vượt tần suất thiết kế, hoặc khi phễu bị che chắn cục bộ, nước phải có đường thoát an toàn thay vì dâng lên kết cấu mái. Đó là vai trò của overflow / secondary drainage: weir tràn, phễu overflow đặt cao hơn phễu chính, hoặc hệ ống thứ cấp độc lập.
Cao độ tràn, năng lực và vị trí xả của overflow phải nằm trong hồ sơ tính toán — và phải được kiểm tra trong nghiệm thu như một hạng mục an toàn, không phải phụ kiện.
Hệ siphonic không có khái niệm DN tương đương — mọi thay đổi đường kính phá vỡ cân bằng tổn thất đã tính.
Thêm một co, hạ một đoạn collector tưởng vô hại — đủ để dịch điểm vận hành khỏi vùng thiết kế.
Lực động của dòng vận tốc cao sẽ tìm ra điểm treo yếu nhất — thường vào đúng trận mưa lớn nhất.
Tiết kiệm nhỏ nhất đổi lấy rủi ro lớn nhất: nước dâng trên mái không có đường thoát thứ cấp.
Lắp "gần giống bản vẽ" không phải là lắp đúng — đối chiếu từng thông số là bắt buộc.
Lá cây, rác và bụi công nghiệp che tấm chắn khí — hệ mất khả năng priming đúng lúc cần nhất.
Nếu hệ đã xuất hiện đọng nước, thoát không đều, rung, rò rỉ hoặc overflow hoạt động bất thường, xem bài sự cố hệ thống Siphonic: dấu hiệu, nguyên nhân và cách kiểm tra.
Tiếp nhận bản vẽ, kiểm tra tính đầy đủ của dữ liệu đầu vào, đề xuất hướng cấu hình phù hợp.
Hydraulic calculation, bố trí phễu — tuyến ống, bảng vật tư, tài liệu phục vụ tư vấn thiết kế và thẩm tra.
Cung cấp hệ Siphonic đồng bộ, hướng dẫn hàn lắp, kiểm soát thi công đúng thiết kế và đồng hành nghiệm thu.
Siphonic là hệ thoát nước mái được tính toán để priming và vận hành đầy/gần đầy tiết diện khi đủ điều kiện, dùng phễu chuyên dụng và chênh cao; không dùng bơm hút chân không.
Không. Đây là hai cách viết của cùng khái niệm; bài dùng “Siphonic” làm cách viết chính.
Một số hệ cho phép tuyến ngang gần như không cần độ dốc liên tục, nhưng cao độ và lắp đặt phải đúng tính toán và hướng dẫn hệ.
Không. DN, số phễu và stack phụ thuộc tải mưa, chênh cao, route, áp suất, vật liệu và điểm xả.
Không. Diện tích mái chỉ là đầu vào; toàn mạng phải được tính đồng thời và kiểm tra flow path, áp suất, vận tốc, priming.
Overflow tạo đường thoát khi mưa vượt tải, phễu tắc, thi công sai hoặc điểm xả mất năng lực, giúp hạn chế mực nước tăng trên mái.
Không nên. Phễu phải có đặc tính phù hợp mô hình; thay model có thể làm thay đổi lượng khí và khả năng vận hành.
Gửi mặt bằng mái, lưu vực, cao độ, gutter, vị trí phễu/stack, điểm xả, tải mưa, không gian MEP, overflow, tiêu chuẩn và tiến độ.
Khi áp dụng tại Việt Nam, cần kiểm tra phiên bản tiêu chuẩn hiện hành, quy định dự án và hồ sơ kỹ thuật của hệ được lựa chọn.
