Khi nào nên dùng hệ thống Siphonic? Ưu điểm, hạn chế và tiêu chí lựa chọn
Hệ thống thoát nước mái Siphonic có thể tạo ra lợi thế rõ rệt cho nhà xưởng, kho logistics, trung tâm thương mại, sân bay và nhiều công trình mái lớn. Tuy nhiên, Siphonic không mặc nhiên tốt hơn hệ thoát nước trọng lực trong mọi dự án. Hiệu quả thực tế phụ thuộc vào hình học mái, lưu vực thu nước, cơ sở lượng mưa thiết kế, cao độ công trình, đường đi của tuyến ống, vị trí điểm xả, hệ thống thoát nước phía hạ lưu và năng lực thiết kế thủy lực.
Vì vậy, câu hỏi đúng không phải là “Siphonic có thoát nhanh hơn không?”, mà là: phương án Siphonic có phù hợp với điều kiện cụ thể của công trình và có tạo ra giá trị vòng đời tốt hơn phương án gravity hay không?
Với dự án nhà xưởng hoặc công trình có mái diện tích lớn, nên đánh giá Siphonic trong tổng thể giải pháp thoát nước mái cho nhà xưởng lớn, bao gồm thoát nước chính, thoát nước khẩn cấp, máng thu, điểm xả, hệ thống hạ lưu, kết cấu đỡ ống và kế hoạch vận hành bảo trì.
1. Công trình nào phù hợp với hệ thống Siphonic?
Siphonic thường đáng để đưa vào phương án so sánh khi công trình có một hoặc nhiều đặc điểm sau:
- Mái có diện tích lớn, được chia thành các lưu vực rõ ràng.
- Nhà xưởng, kho logistics hoặc công trình nhịp lớn cần hạn chế số vị trí ống đứng xuyên qua không gian sử dụng.
- Không gian dưới mái bị giới hạn bởi kết cấu, MEP, dây chuyền sản xuất hoặc yêu cầu chiều cao thông thủy.
- Chủ đầu tư muốn gom nước về một số khu vực xả được kiểm soát thay vì bố trí nhiều ống đứng phân tán.
- Có đủ chênh cao giữa mái và điểm chuyển tiếp hoặc điểm xả để hỗ trợ trạng thái làm việc theo thiết kế.
- Dự án có đội ngũ thiết kế, thi công và kiểm tra đủ năng lực để duy trì đúng cấu hình thủy lực.
- Hệ thống hạ lưu có khả năng tiếp nhận lưu lượng thiết kế hoặc đã có phương án điều tiết, lưu trữ và xả phù hợp.
Các nhóm công trình thường xem xét Siphonic gồm nhà máy, kho phân phối, trung tâm logistics, trung tâm thương mại, nhà ga, sân bay, nhà thi đấu và các công trình công cộng có mái rộng. Dù vậy, “mái lớn” chỉ là điều kiện gợi ý ban đầu. Quyết định cuối cùng phải dựa trên tính toán và so sánh phương án.
Hình ảnh: Hình học mái, lưu vực, cao độ, route và điểm xả quyết định mức độ phù hợp của phương án Siphonic.
2. Ma trận nhanh: Khi nào nên dùng và khi nào nên ưu tiên gravity?
| Điều kiện dự án | Siphonic đáng xem xét khi | Gravity thường hợp lý hơn khi |
|---|---|---|
| Diện tích và hình học mái | Mái lớn, lưu vực rõ, có thể phối hợp vị trí outlet và tuyến gom. | Mái nhỏ, hình học đơn giản, số điểm thu ít và tuyến thoát ngắn. |
| Không gian dưới mái | Cần kiểm soát cao độ tuyến ngang và hạn chế nhiều ống đứng trong khu vực sử dụng. | Không gian lắp đặt rộng, độ dốc ống và nhiều ống đứng không ảnh hưởng kiến trúc hoặc công năng. |
| Vị trí điểm xả | Cần gom nước về một số điểm xả chiến lược và route khả thi. | Có thể xả trực tiếp bằng các tuyến ngắn tại nhiều vị trí quanh công trình. |
| Chênh cao khả dụng | Có chênh cao phù hợp và có thể xác định rõ điểm chuyển tiếp sang dòng trọng lực. | Chênh cao hạn chế hoặc hình học tuyến không thuận lợi cho việc tạo và duy trì chế độ làm việc thiết kế. |
| Năng lực thiết kế | Có đơn vị thực hiện tính toán thủy lực, cân bằng outlet, kiểm tra áp suất và lập hồ sơ thay đổi. | Dự án nhỏ, yêu cầu đơn giản hoặc không có nguồn lực kiểm soát thiết kế chuyên dụng. |
| Quản lý thay đổi | Route, đường kính, cao độ và phụ kiện được kiểm soát từ thiết kế đến as-built. | Công trường có khả năng thay đổi tuyến thường xuyên nhưng không thể tái tính toán sau thay đổi. |
| Vận hành và bảo trì | Có kế hoạch kiểm tra outlet, máng, lưới chắn rác, overflow và điểm xả định kỳ. | Chủ đầu tư cần một hệ đơn giản, dễ quan sát và không có đội ngũ O&M chuyên trách. |
| Chi phí vòng đời | Lợi ích về route, không gian, số điểm xuyên mái và phối hợp MEP bù được chi phí thiết kế, support và kiểm soát chất lượng. | Phương án gravity đã đơn giản, ít vật tư, dễ thi công và có tổng chi phí vòng đời thấp hơn. |
3. Các lợi ích kỹ thuật của Siphonic luôn đi kèm điều kiện
Hệ thống Siphonic sử dụng phễu thu chuyên dụng để hạn chế không khí đi vào đường ống, kết hợp với hình học và kích thước ống được tính toán để hệ thống có thể chuyển từ dòng chảy có lẫn không khí sang trạng thái gần đầy ống hoặc đầy ống trong điều kiện thiết kế. Có thể xem chi tiết hơn tại bài nguyên lý full-bore, priming và de-priming.
Những lợi ích dưới đây là khả năng có thể đạt được, không phải cam kết mặc định cho mọi dự án.
| Lợi ích tiềm năng | Điều kiện để đạt được | Giới hạn hoặc trade-off |
|---|---|---|
| Kiểm soát tuyến ống ngang dưới mái | Route được tính toán đồng bộ với kết cấu và MEP; cao độ lắp đặt được giữ đúng. | Không nên hiểu là có thể đi ống tùy ý. Mọi thay đổi route, cao độ, chiều dài hoặc phụ kiện đều có thể ảnh hưởng kết quả thủy lực. |
| Có thể giảm số lượng ống đứng | Hình học mái, vị trí outlet, chênh cao và điểm xả cho phép gom lưu lượng hợp lý. | Một số mái phức tạp vẫn cần nhiều stack hoặc nhiều hệ độc lập để bảo đảm phân vùng và dự phòng. |
| Có thể dùng đường kính nhỏ hơn tại một số đoạn | Đường kính được lựa chọn bằng tính toán thủy lực, kiểm tra vận tốc, áp suất và khả năng priming. | Không phải tất cả đoạn ống đều nhỏ hơn gravity. Giảm đường kính quá mức có thể làm tăng tổn thất, áp suất âm và yêu cầu support. |
| Tăng tính linh hoạt kiến trúc và MEP | Vị trí stack và tuyến gom được phối hợp từ giai đoạn thiết kế. | Lợi ích giảm đáng kể nếu hệ Siphonic được bổ sung muộn sau khi kết cấu và MEP đã chốt. |
| Có thể giảm số điểm xuyên mái hoặc điểm xả phân tán | Các lưu vực, máng và outlet được bố trí đúng; kết cấu mái chịu được mực nước thiết kế. | Không được giảm outlet chỉ để tiết kiệm vật tư nếu không kiểm tra capacity, ponding và overflow. |
| Vận tốc dòng chảy cao hơn trong trạng thái thiết kế | Hệ thống priming đúng, không bị hút khí ngoài dự kiến và không bị thay đổi cấu hình. | Vận tốc cao không đồng nghĩa hệ “tự làm sạch” hoàn toàn. Lá cây, rác và cặn trên mái vẫn phải được loại bỏ định kỳ. |
| Có thể tối ưu tổng chi phí dự án | So sánh đầy đủ vật tư, nhân công, kết cấu, không gian, số điểm xả, support, thiết kế và O&M. | Chi phí thiết kế chuyên dụng, phễu, rail/support, kiểm tra và quản lý thay đổi có thể làm phương án Siphonic cao hơn ở một số dự án. |
4. Điều kiện tiên quyết trước khi chọn hệ thống Siphonic
4.1. Rainfall, catchment và gutter phải được xác định rõ
Cường độ mưa thiết kế phải phù hợp vị trí công trình, yêu cầu dự án và tiêu chuẩn áp dụng. Mái cần được chia lưu vực rõ ràng; máng thu phải được kiểm tra về hình học, mực nước, khả năng dẫn nước tới outlet và nguy cơ tràn cục bộ.
4.2. Outlet, route, cao độ và điểm xả phải được phát triển đồng bộ
Phễu, tuyến ngang, nhánh, ống đứng và điểm chuyển tiếp phải được xem như một hệ thống duy nhất. Nhiều tuyến ngang Siphonic có thể bố trí không dốc theo thiết kế, nhưng không được thay đổi cao độ, chiều dài hoặc phụ kiện tùy ý tại công trường.
4.3. Phải có tính toán thủy lực và pressure profile
Thiết kế cần kiểm tra lưu lượng từng outlet, cân bằng nhánh, khả năng priming, vận tốc, tổn thất, áp suất âm/dương, điều kiện tại điểm xả và trạng thái khi mưa thấp hơn lưu lượng thiết kế. Đây không phải hệ gravity chỉ thay bằng phễu Siphonic.
4.4. Overflow và downstream phải được kiểm tra riêng
Thoát nước khẩn cấp cần hoạt động độc lập khi mưa vượt cơ sở thiết kế, outlet bị tắc hoặc hệ chính suy giảm năng lực. Đồng thời, cống ngoài nhà, hồ điều hòa hoặc điểm xả phải tiếp nhận được lưu lượng; Siphonic không tự làm tăng năng lực thoát nước phía hạ lưu.
4.5. Support, change control và commissioning là bắt buộc
Rail, hanger và anchor phải phù hợp trọng lượng nước, giãn nở nhiệt, lực tại cút/nhánh và trạng thái chuyển tiếp. Mọi thay đổi đường kính, route, cao độ hoặc điểm xả có ảnh hưởng thủy lực cần được rà soát. Sau thi công phải kiểm tra độ kín, outlet, support, overflow, điểm xả và bàn giao hồ sơ as-built cùng hướng dẫn O&M.
Tham khảo chi tiết tại quy trình thiết kế và tính toán thủy lực hệ thống Siphonic.
Cần đánh giá sơ bộ? Gửi mặt bằng mái, diện tích lưu vực, cao độ, route dự kiến và vị trí điểm xả để Lạc Việt hỗ trợ rà soát phương án Siphonic. Hotline: 0918182587.
5. Khi nào không nên chọn Siphonic?
Nên thận trọng hoặc ưu tiên phương án gravity khi:
- Mái nhỏ, tuyến thoát ngắn và hệ gravity đã đơn giản, hiệu quả, dễ bảo trì.
- Không có đủ dữ liệu rainfall, mặt bằng mái, cao độ hoặc thông tin downstream để tính toán tin cậy.
- Route dự kiến thay đổi liên tục nhưng dự án không có quy trình kiểm soát và tái tính toán.
- Không thể bố trí overflow hoặc secondary drainage phù hợp.
- Điểm xả hạ lưu không tiếp nhận được lưu lượng hoặc chưa có giải pháp điều tiết.
- Đội thi công không thể duy trì đúng đường kính, cao độ, phụ kiện, support và anchor theo thiết kế.
- Chủ đầu tư không có kế hoạch vệ sinh mái, kiểm tra phễu và bảo trì định kỳ.
- Mục tiêu duy nhất là “dùng ống nhỏ hơn” hoặc “thoát nhanh hơn” mà chưa so sánh toàn bộ hệ thống.
Danh sách kiểm tra chi tiết hơn được trình bày tại phần khi nào không nên chọn Siphonic trên trang giải pháp trung tâm.
6. Vì sao không nên chọn Siphonic chỉ vì muốn thoát nhanh hơn?
Năng lực thoát nước mái không chỉ phụ thuộc vận tốc trong ống. Một hệ thống an toàn phải xét toàn bộ chuỗi:
Mưa thiết kế → lưu vực mái → máng thu → phễu → mạng ống → điểm chuyển tiếp → điểm xả → hệ thống downstream → overflow.
Nếu chỉ tăng khả năng vận chuyển trong mạng ống nhưng máng thu không đủ, phễu bố trí không phù hợp hoặc downstream bị quá tải, rủi ro vẫn tồn tại. Tương tự, nếu chỉ giảm đường kính để tiết kiệm vật tư mà không kiểm tra áp suất, khả năng priming, vận tốc, support và điều kiện chuyển tiếp, hệ thống có thể không làm việc như dự kiến.
Siphonic cũng không “tạo chân không bằng lực hút”. Chế độ áp suất thấp hình thành do tương tác giữa cột nước, chênh cao, tổn thất thủy lực và việc hạn chế không khí đi vào hệ thống. Phễu chuyên dụng giúp kiểm soát không khí, nhưng không loại bỏ hoàn toàn không khí ở mọi thời điểm và mọi mức mưa.
7. Chi phí đầu tư và chi phí vòng đời phụ thuộc yếu tố nào?
So sánh chi phí giữa Siphonic và gravity phải thực hiện trên cùng phạm vi công việc. Chỉ so giá một mét ống hoặc số lượng phễu sẽ dẫn đến kết luận thiếu chính xác.
| Nhóm chi phí | Nội dung cần tính |
|---|---|
| Thiết kế và kiểm tra | Khảo sát dữ liệu đầu vào, mô hình thủy lực, phối hợp BIM/MEP, shop drawing, rà soát thay đổi và hồ sơ hoàn công. |
| Thiết bị và vật tư | Phễu thu, ống, phụ kiện, transition, access point, overflow, vật tư liên kết và chống thấm tại mái. |
| Support và kết cấu | Rail, hanger, anchor, gia cường kết cấu, kiểm tra tải trọng và giãn nở nhiệt. |
| Thi công và kiểm soát chất lượng | Nhân công, thiết bị nâng, kiểm tra tuyến, thử kín, kiểm tra outlet, commissioning và sửa lỗi. |
| Ảnh hưởng kiến trúc và MEP | Không gian trần, số lượng ống đứng, vị trí xuyên mái, hố ga, route ngoài nhà và xung đột với hệ khác. |
| Hệ thống hạ lưu | Cống ngoài nhà, bể điều tiết, hồ chứa, tái sử dụng nước mưa, điểm xả và biện pháp chống xói. |
| Vận hành và bảo trì | Vệ sinh mái, máng và phễu; kiểm tra lưới chắn rác, overflow, support, điểm xả; xử lý thay đổi công năng mái. |
| Rủi ro vòng đời | Chi phí do tắc nghẽn, thay đổi trái thiết kế, thiếu as-built, khó tiếp cận bảo trì hoặc hư hỏng do nước mưa. |
Một dự án có thể tiết kiệm vật tư hoặc không gian nhưng phát sinh thêm chi phí thiết kế, support và kiểm soát chất lượng. Ngược lại, với mái lớn và route phức tạp, việc giảm số stack, hạn chế xung đột MEP và gom điểm xả có thể tạo giá trị đáng kể. Kết luận phải dựa trên tổng chi phí vòng đời của hai phương án.
8. Rủi ro khi chọn sai hoặc triển khai không đúng
- Không đạt chế độ làm việc dự kiến: hệ thống khó priming, priming không đồng đều hoặc de-priming bất thường.
- Mất cân bằng giữa các outlet: một số khu vực mái dâng nước cao trong khi outlet khác chưa khai thác hết năng lực.
- Áp suất ngoài giới hạn: đường ống, mối nối hoặc phụ kiện chịu điều kiện không phù hợp với thiết kế.
- Chuyển tải rủi ro xuống hạ lưu: lưu lượng tập trung tại điểm xả gây quá tải cống, xói lở hoặc tràn ngược.
- Tải trọng và rung động không được kiểm soát: support hoặc anchor không đủ khả năng làm việc.
- Hệ khẩn cấp không hoạt động: overflow bị bỏ qua, đặt sai cao độ hoặc xả vào vị trí không an toàn.
- Không thể bảo trì hiệu quả: outlet khó tiếp cận, không có hồ sơ as-built hoặc không có lịch kiểm tra trước mùa mưa.
Dòng chảy có vận tốc cao có thể hỗ trợ cuốn trôi một phần cặn trong ống khi hệ hoạt động đúng, nhưng không thay thế việc vệ sinh mái và phễu. Chủ đầu tư vẫn cần checklist vận hành và bảo trì hệ thống Siphonic phù hợp với điều kiện công trình.

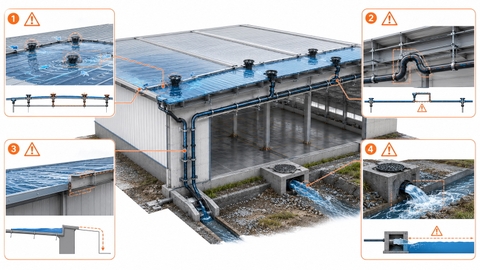

Hình ảnh: Thay đổi route, thiếu overflow, downstream quá tải và support không phù hợp là các rủi ro cần kiểm soát.
9. Câu hỏi thường gặp về lựa chọn hệ thống Siphonic
1. Hệ thống Siphonic có phù hợp với mọi nhà xưởng không?
Không. Mái lớn là một dấu hiệu phù hợp nhưng chưa đủ. Cần kiểm tra rainfall, catchment, máng, cao độ, route, điểm xả, downstream, overflow và năng lực triển khai của dự án.
2. Siphonic có luôn dùng ống nhỏ hơn hệ gravity không?
Không. Một số đoạn ống có thể nhỏ hơn nhờ chế độ dòng chảy thiết kế, nhưng đường kính phải được xác định bằng tính toán. Tổng chiều dài, cấu hình mạng và yêu cầu support cũng ảnh hưởng chi phí cuối cùng.
3. Hệ thống Siphonic có luôn ít ống đứng hơn không?
Không. Số lượng ống đứng phụ thuộc hình học mái, phân vùng lưu vực, vị trí điểm xả, khả năng cân bằng thủy lực và yêu cầu dự phòng. Một số dự án có thể giảm stack; dự án khác vẫn cần nhiều hệ độc lập.
4. Ống ngang Siphonic có cần độ dốc không?
Nhiều hệ Siphonic được thiết kế với các đoạn gom ngang không dốc để tối ưu không gian. Tuy nhiên, cao độ và route phải đúng thiết kế thủy lực. Không nên diễn giải thành “mọi đoạn ống đều không cần độ dốc” hoặc có thể thay đổi tuyến tùy ý.
5. Hệ Siphonic có tự làm sạch và không cần bảo trì không?
Không. Vận tốc cao trong một số trạng thái có thể hỗ trợ vận chuyển cặn trong ống, nhưng lá cây, rác, bùn và vật cản tại mái, máng và phễu vẫn cần được kiểm tra, vệ sinh định kỳ.
6. Siphonic có giúp giảm ngập đô thị không?
Không thể khẳng định như vậy chỉ từ hệ thoát nước mái. Siphonic vận chuyển nước tới điểm xả; khả năng giảm ngập phụ thuộc toàn bộ hệ thống downstream, điều tiết, lưu trữ, tái sử dụng nước mưa và năng lực thoát nước khu vực.
7. Khi nào gravity là lựa chọn tốt hơn?
Gravity thường hợp lý hơn với mái nhỏ, tuyến ngắn, nhiều điểm xả trực tiếp, không gian lắp đặt không bị hạn chế hoặc khi dự án không có điều kiện thực hiện tính toán, kiểm soát thay đổi và O&M chuyên dụng cho Siphonic.
10. Kết luận
Hệ thống Siphonic nên được lựa chọn khi nó giải quyết được bài toán cụ thể về mái lớn, route, không gian, vị trí ống đứng và điểm xả, đồng thời dự án có đủ dữ liệu, năng lực tính toán thủy lực, giải pháp overflow, support, change control và kế hoạch O&M.
Không nên chọn Siphonic chỉ vì các khẩu hiệu “thoát nhanh hơn”, “ống nhỏ hơn” hoặc “rẻ hơn”. Giá trị thật chỉ xuất hiện khi phương án được so sánh trên cùng cơ sở thiết kế và đánh giá bằng tổng chi phí vòng đời, rủi ro thi công và khả năng vận hành lâu dài.
Cần đánh giá hệ thống Siphonic có phù hợp với công trình hay không? Gửi mặt bằng mái, diện tích lưu vực, cao độ, route dự kiến và vị trí điểm xả để Lạc Việt hỗ trợ rà soát phương án sơ bộ. Hotline: 0918182587.
11. Nguồn tham khảo kỹ thuật
- ASPE/ANSI 45-2025: Siphonic Roof Drainage — tiêu chuẩn thực hành cho hệ thoát nước mái Siphonic được thiết kế để priming và vận hành full-bore.
- Geberit Pluvia — Syphonic roof drainage system — tài liệu tổng quan về quy hoạch, tính toán và triển khai hệ thống.
- Zurn Siphonic Roof Drains — thông tin kỹ thuật về phễu Siphonic và air baffle.
