Ống PPr GS – Hệ thống cấp nước nóng lạnh cho MEP, HVAC và công trình dân dụng

I. Vì sao chọn sai dòng PP-R lại tốn tiền nhất ở giai đoạn vận hành

Trên bản vẽ, mọi loại PP-R trông giống nhau: cùng màu xanh lá, cùng hàn nhiệt, cùng dải đường kính. Sự khác biệt chỉ lộ ra khi hệ thống chạy được vài mùa.

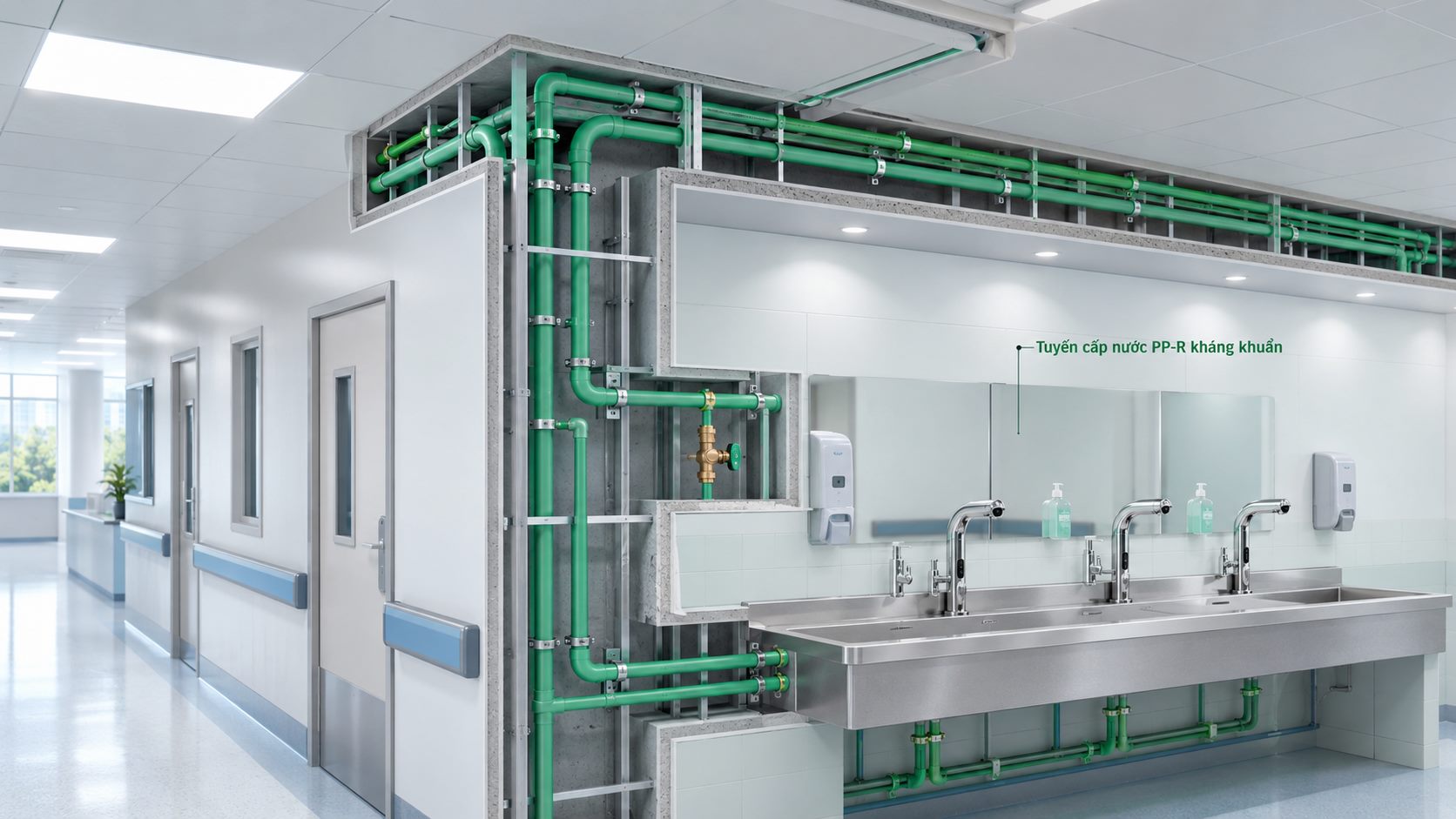

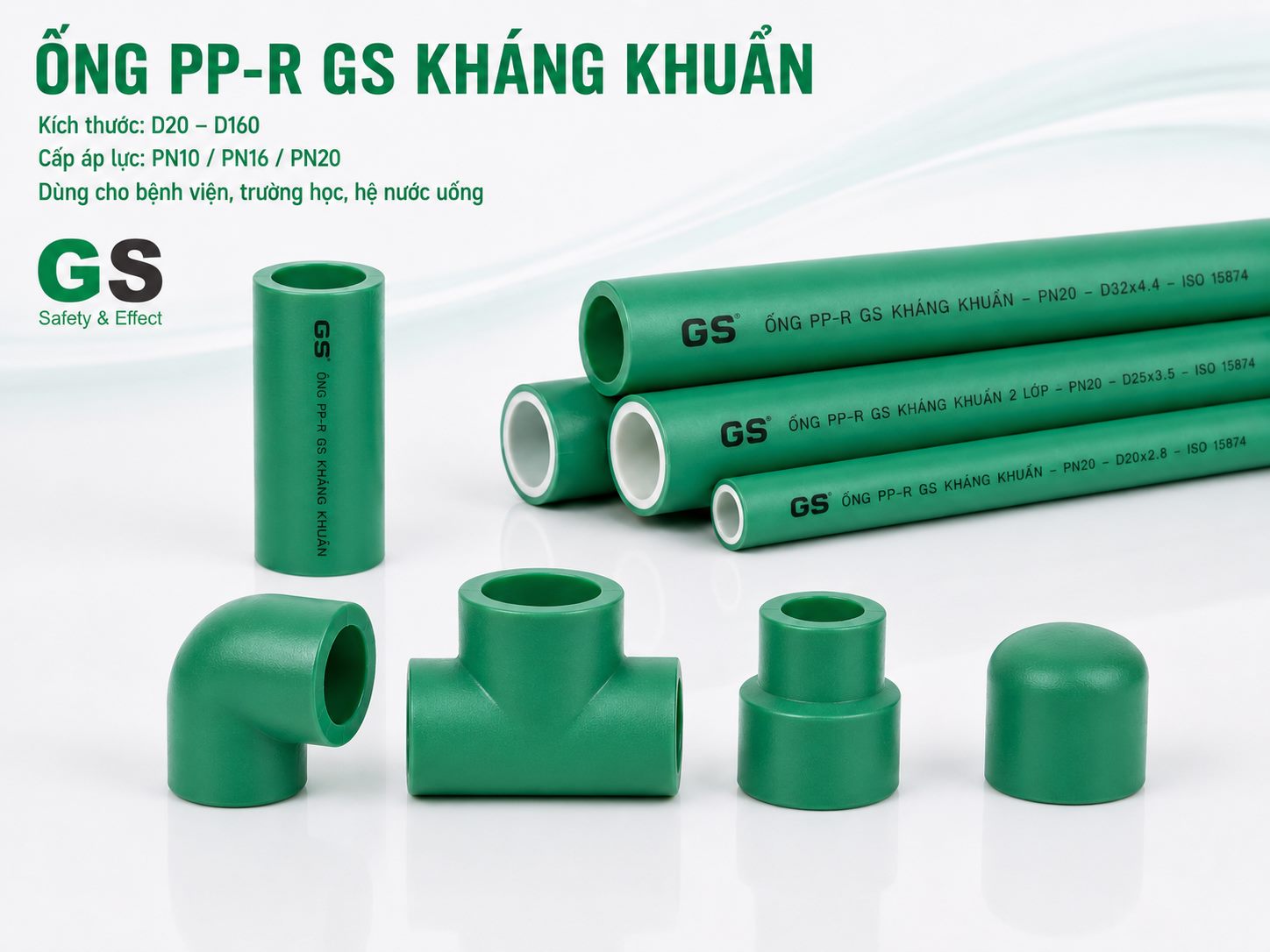

Ba tình huống lặp đi lặp lại ở các dự án MEP tại Việt Nam. Thứ nhất, tuyến nước nóng dài chạy trần kỹ thuật bị võng giữa hai giá đỡ, ống rung khi bơm khởi động, mối hàn chịu ứng suất kéo liên tục — nguyên nhân là dùng PP-R một lớp cho tuyến mà lẽ ra phải dùng loại gia cường sợi thủy tinh. Thứ hai, tuyến cấp nước chạy trên mái tiếp xúc nắng trực tiếp bị bạc màu và giòn bề mặt sau vài năm vì dùng ống không có lớp bảo vệ tia cực tím. Thứ ba, công trình bệnh viện được duyệt vật tư kháng khuẩn nhưng phần phụ kiện lại lấy hàng thường cho rẻ, khiến hồ sơ nghiệm thu không đồng bộ với thiết kế được phê duyệt.

Cả ba đều không phải lỗi vật liệu. Đó là lỗi chọn dòng. PP-R là họ vật liệu tốt cho cấp nước nóng lạnh: không gỉ sét, không ăn mòn điện hóa như ống kim loại, mặt trong trơn nên hạn chế đóng cặn, mối nối hàn nhiệt đồng nhất vật liệu nên gần như không có điểm rò tiềm ẩn kiểu ren hay gioăng. Nhưng mỗi biến thể PP-R sinh ra để giải một bài toán cụ thể, và giá trị của nó chỉ xuất hiện khi đặt đúng chỗ.

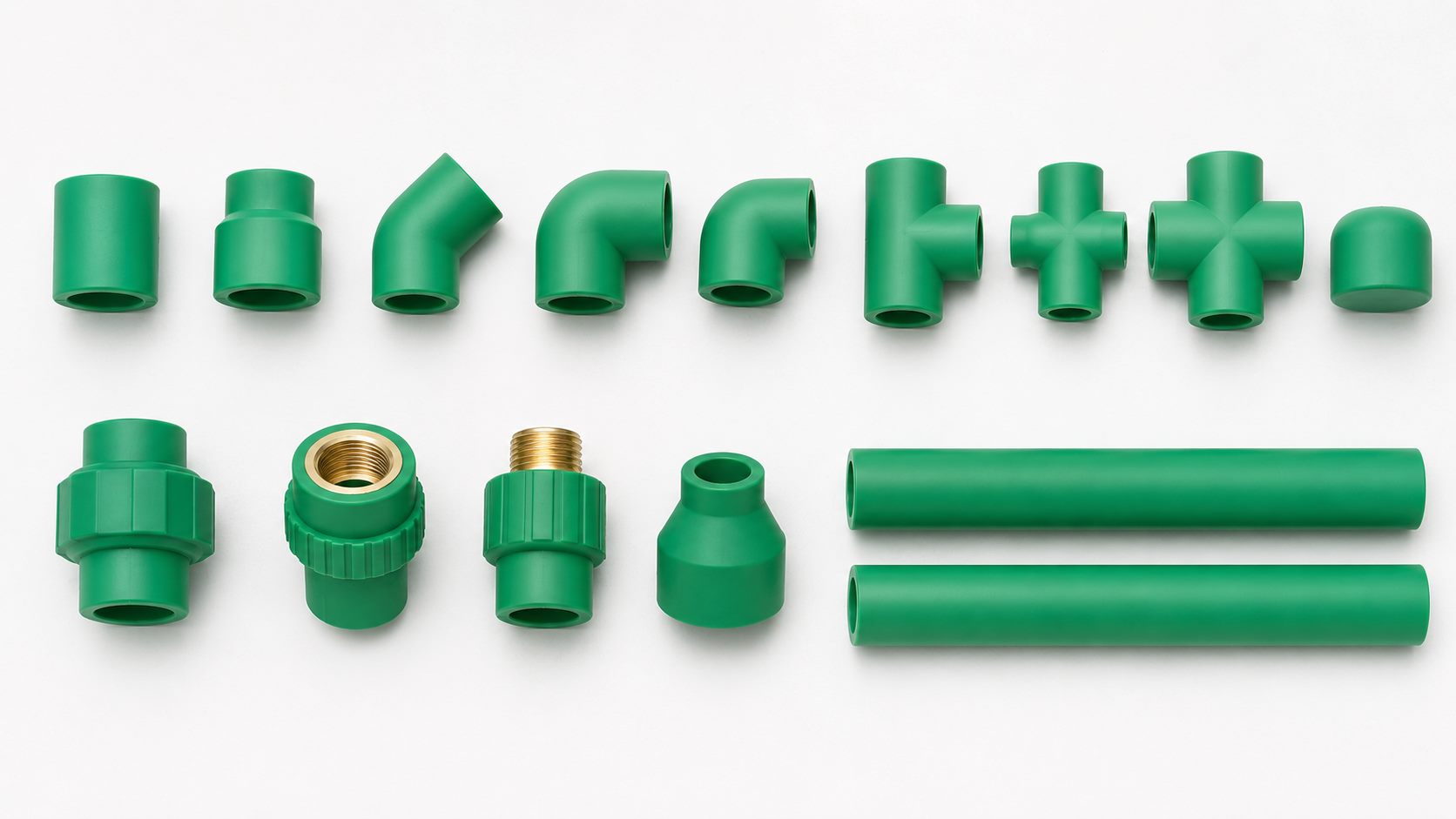

Toàn bộ dải sản phẩm PP-R nhãn hiệu GS do Công ty CP Kỹ thuật – Công nghệ Nhựa T&S Việt Nam sản xuất và phân phối, dùng chung một hệ phụ kiện và một phương pháp thi công, nên việc phối hợp nhiều dòng trong cùng một công trình là hoàn toàn khả thi. Nếu bạn cần bức tranh tổng thể về cả hệ ống lẫn phụ kiện trước khi đi sâu, có thể tham khảo trang hệ thống cấp nước ống và phụ kiện PPr nhãn hiệu GS.

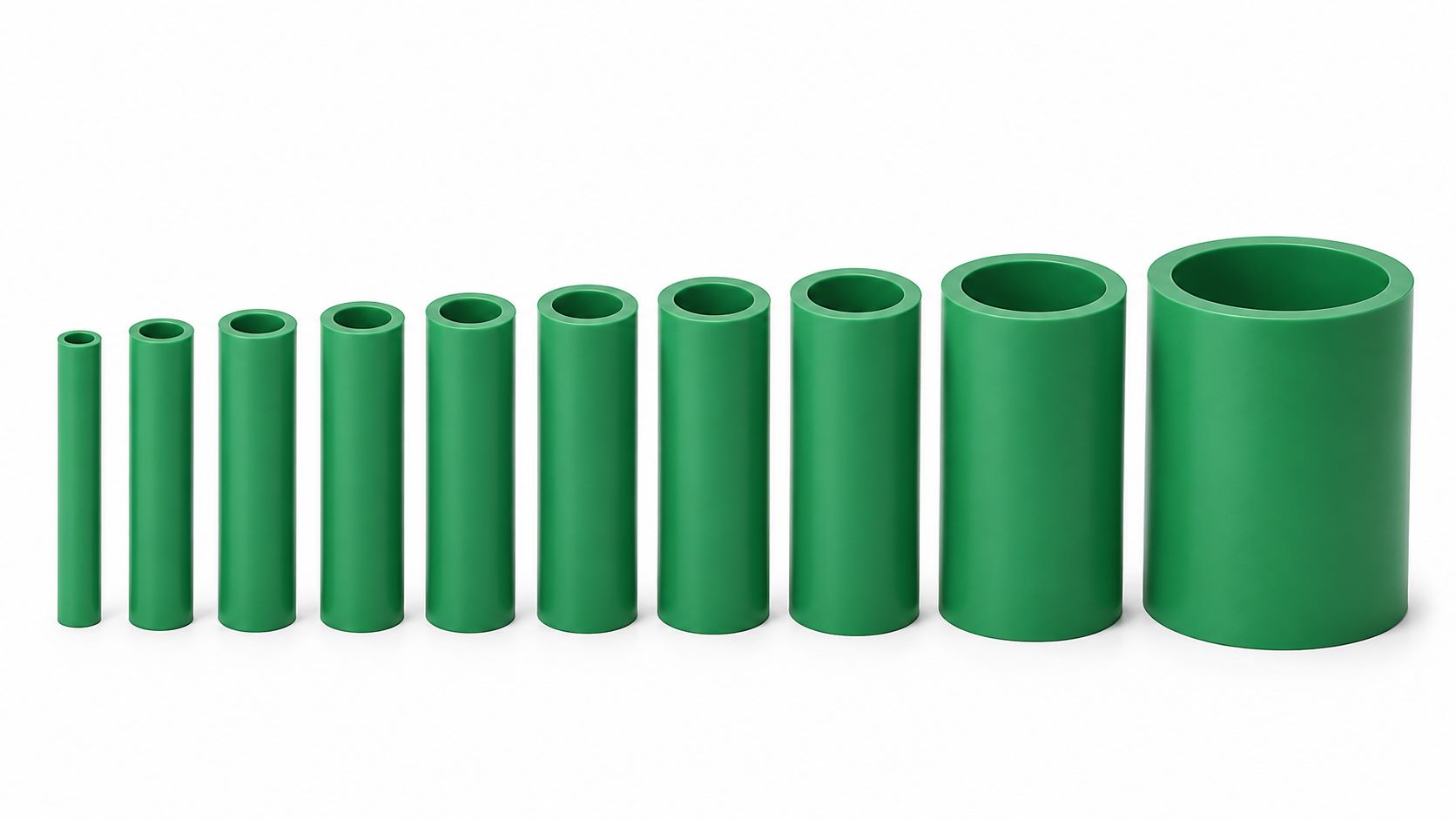

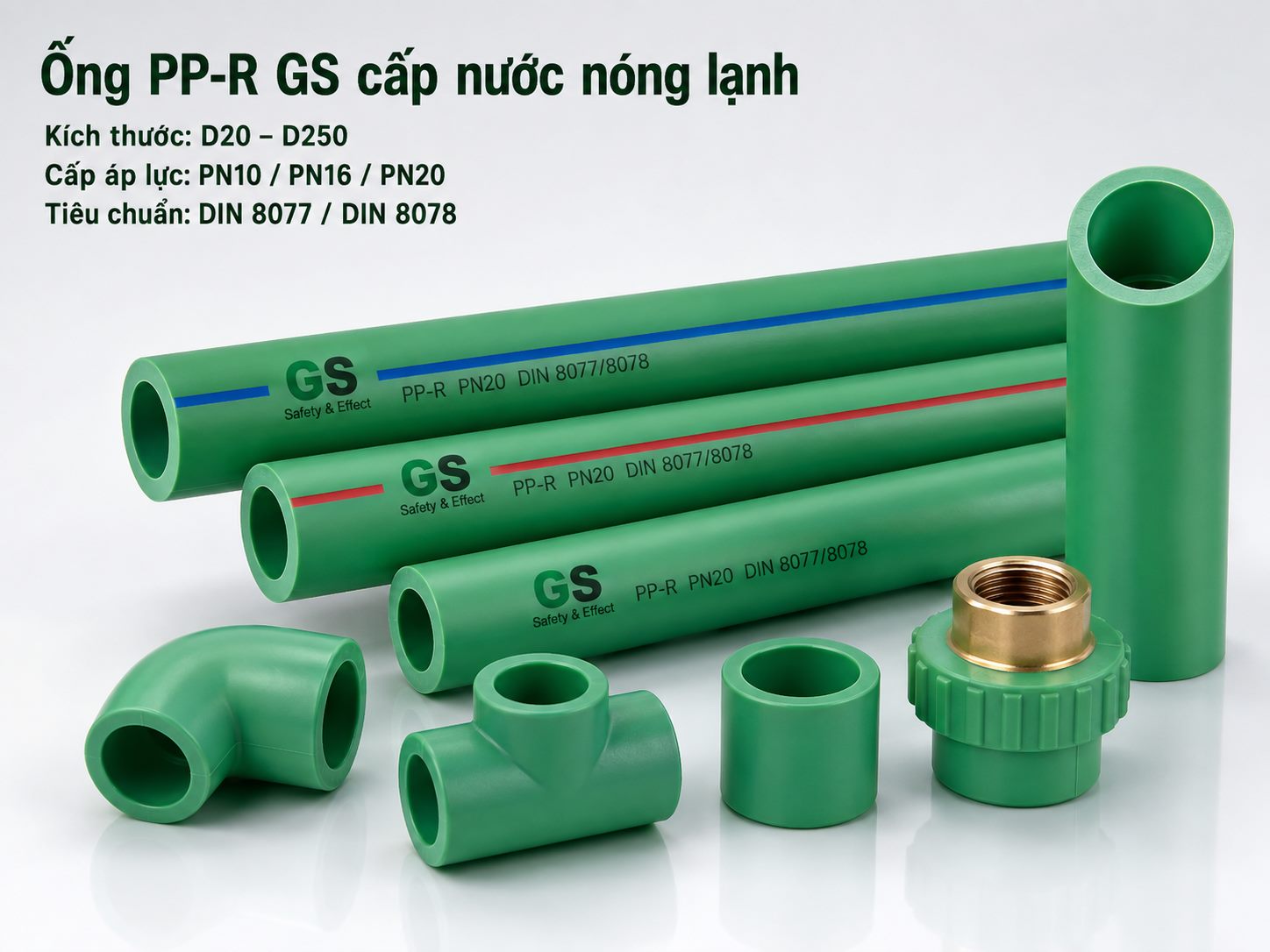

III. Dải đường kính và cấp áp lực của toàn bộ dòng PP-R GS

Bảng tổng hợp để tra nhanh khi lập BOQ hoặc dựng shop drawing. Con số lấy từ tùy chọn quy cách công bố trên trang sản phẩm GS Pipe.

Chiều dày thành ống, đường kính thông thủy và khối lượng theo từng cấp PN phải tra trực tiếp trong catalogue kỹ thuật của nhà sản xuất — không suy diễn từ đường kính danh nghĩa. Xem catalogue số PPr GS để lấy số chính xác cho hồ sơ.

1. Chọn cấp áp lực PN theo ứng dụng

PN không phải là con số càng lớn càng tốt. Cấp PN cao đồng nghĩa thành ống dày hơn, đường kính thông thủy nhỏ hơn ở cùng đường kính ngoài, và chi phí vật tư cao hơn. Khuyến nghị của nhà sản xuất như sau:

2. Quy đổi kích thước khi bản vẽ ghi theo DN hoặc inch

Ống PP-R ghi theo đường kính ngoài (D20, D25, D32…), trong khi bản vẽ MEP và BOQ nhiều khi vẫn ghi theo DN hoặc phi ống thép. Đây là nguồn sai sót phổ biến khi bóc khối lượng và khi đặt hàng phụ kiện chuyển tiếp. Bảng quy đổi DN sang mm, inch và phi ống thép, PP-R, HDPE, uPVC, CPVC là tài liệu nên để sẵn khi làm hồ sơ, còn phần kích thước riêng của hệ GS được trình bày trong bài hướng dẫn kích thước ống PP-R GS.

V. PP-R đặt cạnh ống thép và các vật liệu khác

Mỗi vật liệu có vùng ứng dụng của riêng nó. Phần này so theo bài toán thực tế, không so theo cảm tính thương hiệu.

1. PP-R và ống thép trong hệ cấp nước tòa nhà

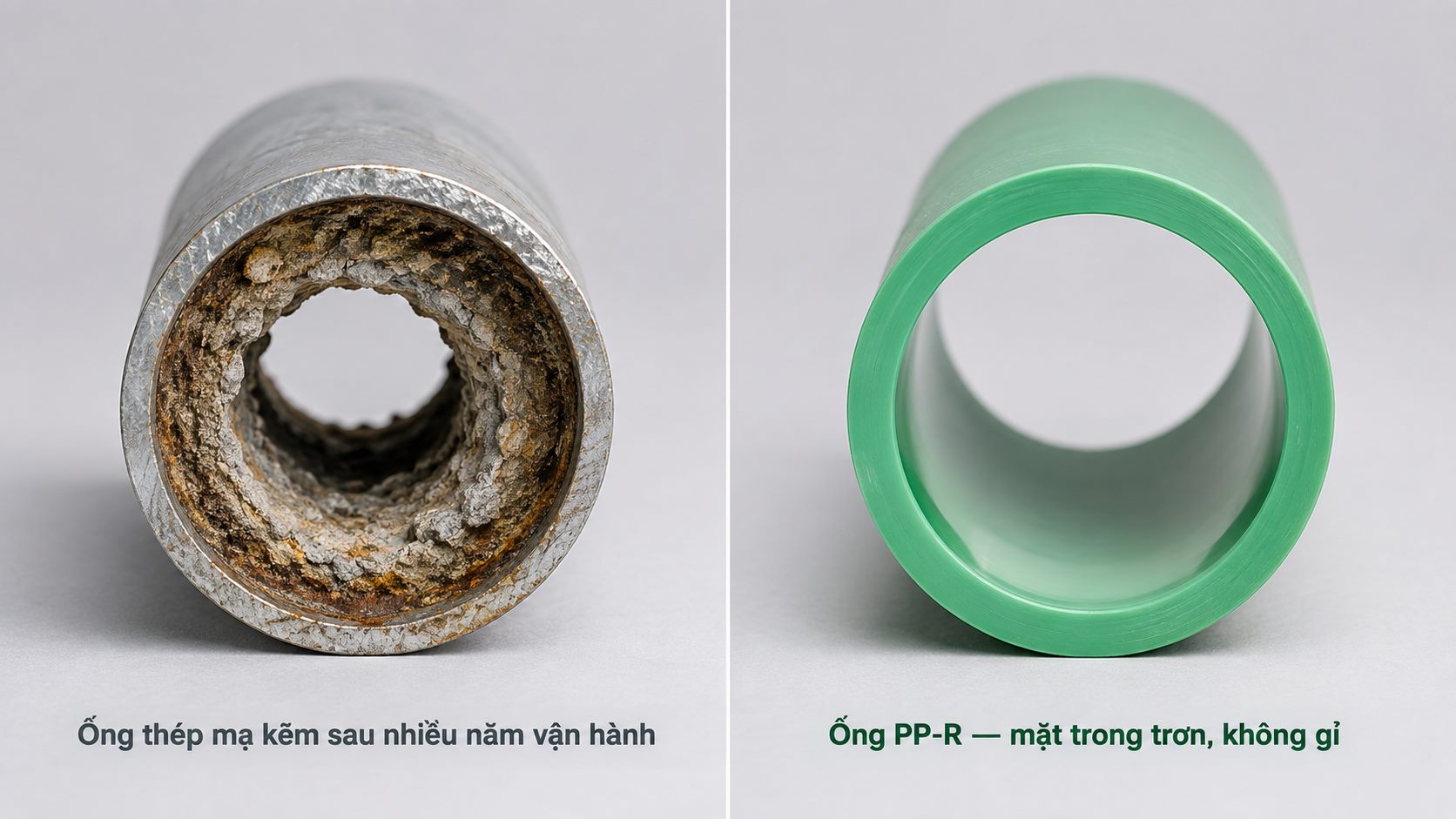

Ống thép mạ kẽm từng là mặc định cho cấp nước tòa nhà và vẫn còn trong nhiều hồ sơ thiết kế. Điểm mạnh của thép là độ cứng, khả năng chịu va đập cơ học và sự quen thuộc của đội thi công. Điểm yếu là ăn mòn theo thời gian, đóng cặn làm giảm tiết diện, và các mối nối ren là điểm rò tiềm ẩn — đặc biệt ở tuyến âm tường hoặc trong hộp kỹ thuật khó tiếp cận.

PP-R đi theo hướng ngược lại: nhẹ, không gỉ, mặt trong trơn hạn chế đóng cặn, mối nối hàn nhiệt trở thành một khối đồng nhất vật liệu nên không có gioăng hay ren để hỏng. Đổi lại, PP-R mềm hơn, hệ số giãn nở nhiệt cao hơn kim loại, và đòi hỏi bố trí giá đỡ cùng bù giãn nở đúng cách. Nói cách khác, PP-R chuyển bài toán từ "chống ăn mòn dài hạn" sang "làm đúng ngay từ khâu thiết kế giá đỡ và thi công mối hàn".

Nếu bạn cần lập luận chi tiết để thuyết phục tư vấn thiết kế hoặc chủ đầu tư, hai bài phân tích nên đọc là ống sắt và ống PP-R nên chọn loại nào và bài so sánh riêng cho ứng dụng điều hòa — so sánh ống PP-R với ống thép SCH40 cho hệ HVAC, AHU, FCU.

2. PP-R so với các vật liệu nhựa kỹ thuật khác trong hệ GS

Trong danh mục GS, mỗi hệ ống có một vai trò riêng và việc dùng chéo là nguyên nhân của phần lớn sự cố vật liệu. Bảng dưới đây phân định rõ ranh giới đó.

Ranh giới giữa hệ cấp nước và hệ điện thường bị nhầm ngay ở khâu đặt hàng vì cả hai đều là ống nhựa GS. Bài ưu điểm của ống cấp nước PP-R và ống luồn dây điện PVC Conduit làm rõ sự khác biệt về vai trò của hai nhóm sản phẩm này trong cùng một công trình.

VII. Năm điểm quyết định tuổi thọ thực tế của hệ PP-R

Vật liệu tốt không cứu được thi công sai. Đây là những hạng mục nên đưa vào checklist nghiệm thu nội bộ trước khi mời giám sát.

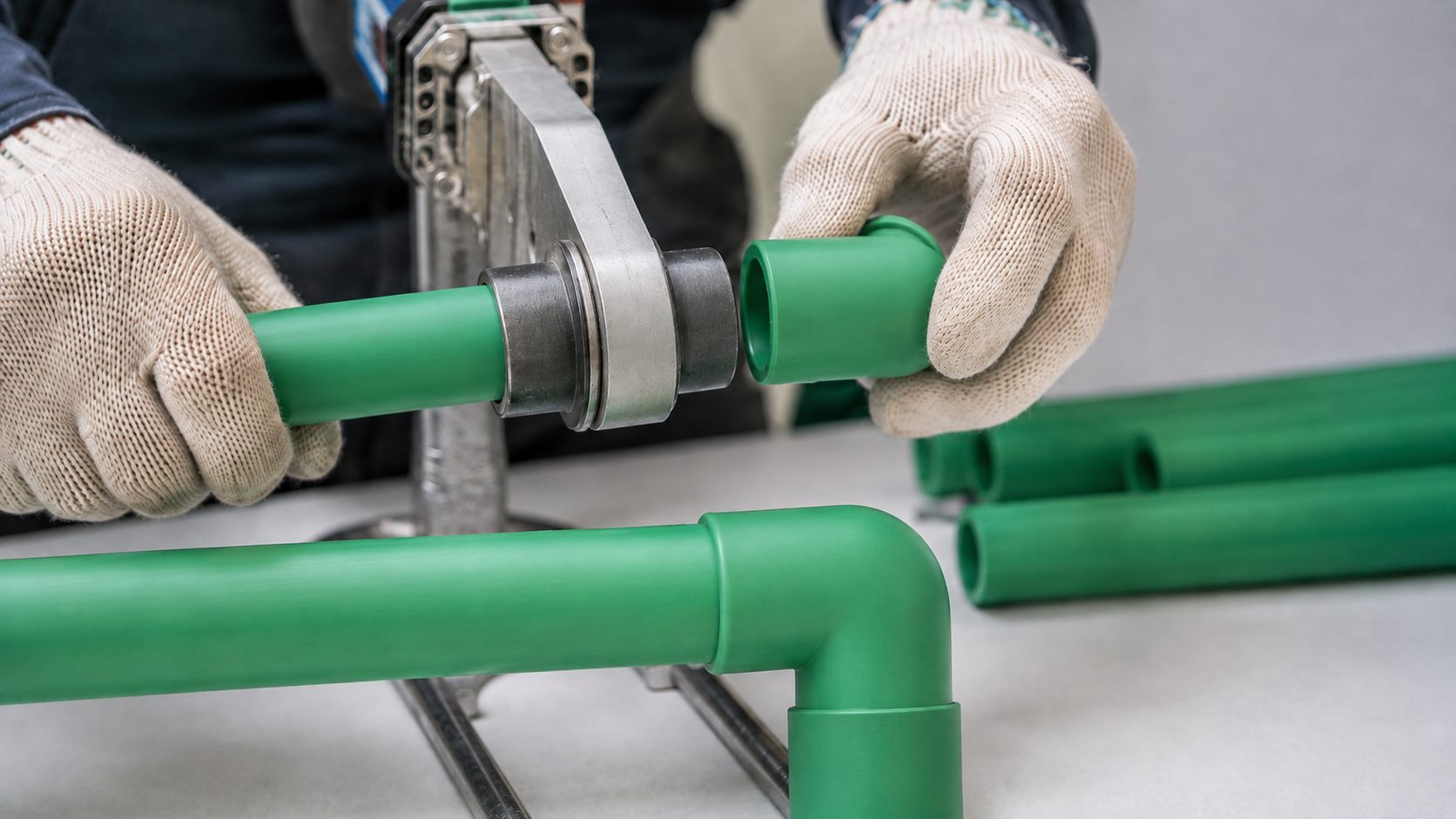

1. Hàn nhiệt đúng thông số

Hàn nhiệt là phương pháp nối chuẩn của PP-R. Ba biến số cần kiểm soát là nhiệt độ đầu hàn, thời gian gia nhiệt theo đường kính, và thời gian giữ nguội trước khi tác động lực lên mối nối. Đầu hàn bẩn hoặc bong lớp phủ chống dính là nguyên nhân phổ biến khiến mối hàn không đều. Với đường kính lớn, thời gian gia nhiệt và thời gian nguội đều dài hơn đáng kể so với đường kính nhỏ — rút ngắn để chạy tiến độ là cách nhanh nhất tạo ra lỗi ẩn.

Quy trình chi tiết theo từng đường kính được trình bày trong hướng dẫn hàn ống PP-R GS. Với đường kính lớn hoặc vị trí không thể dùng đầu hàn thông thường, phương pháp thay thế được giải thích trong bài hàn điện trở PP-R là gì.

2. Bù giãn nở nhiệt

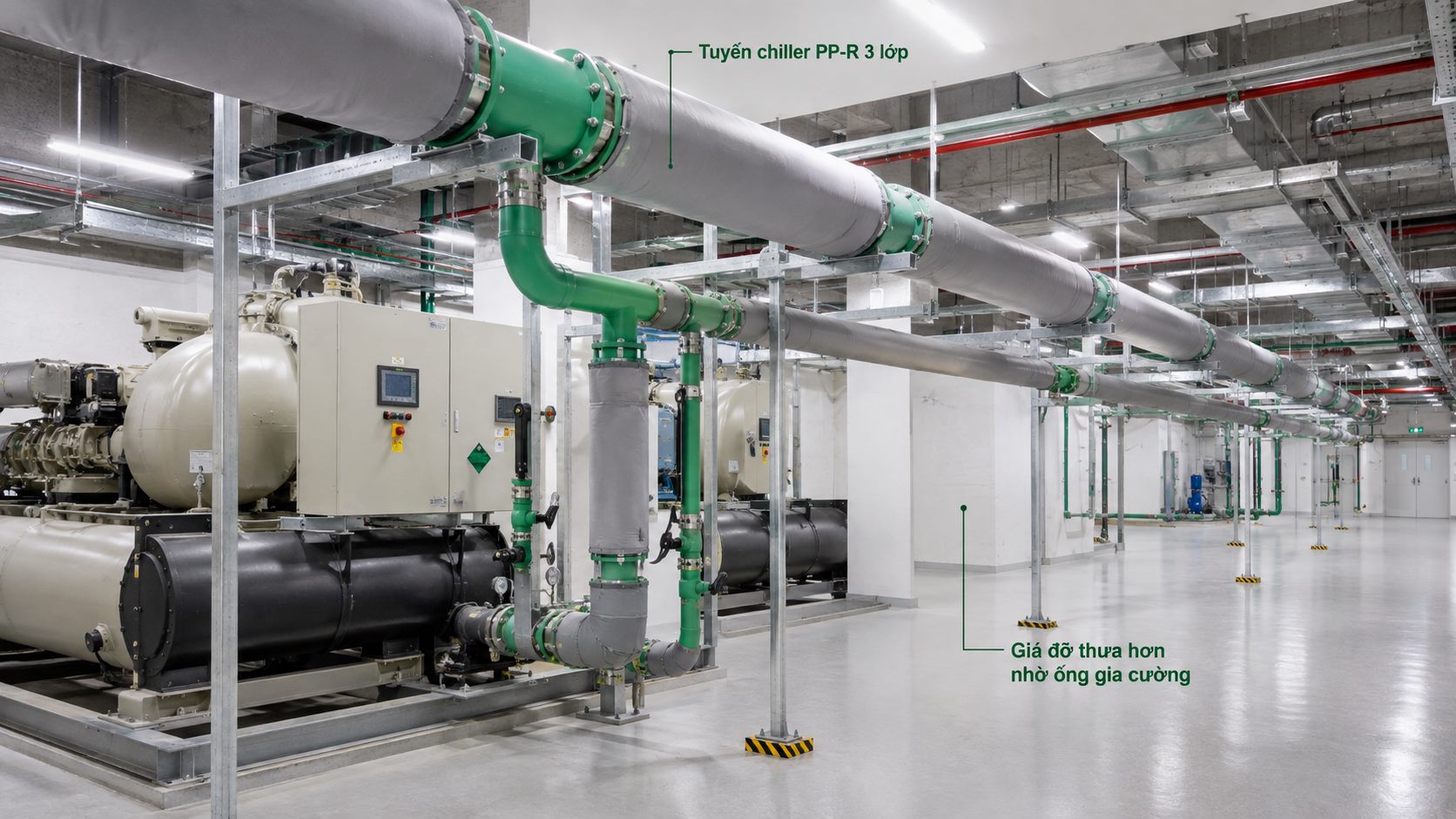

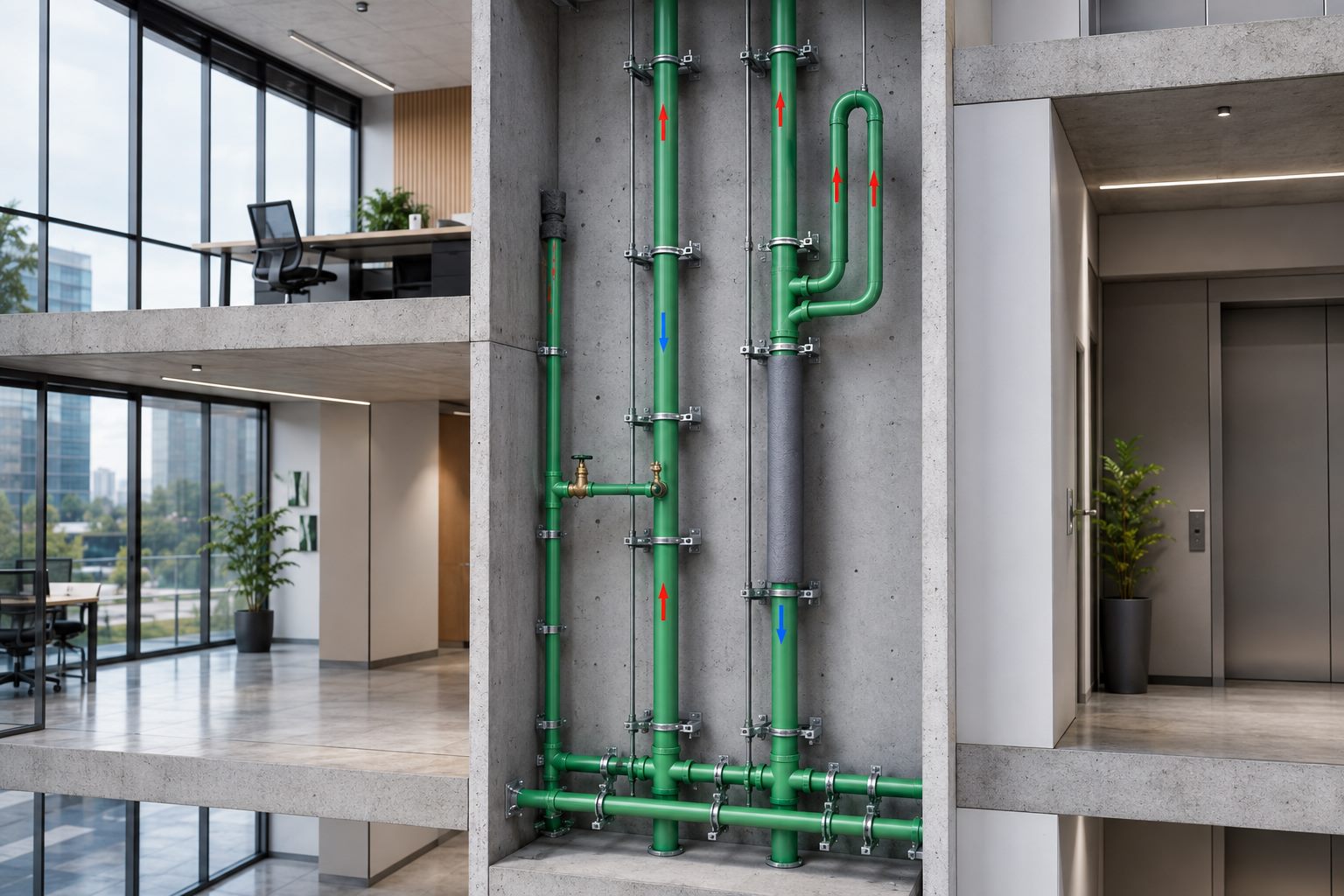

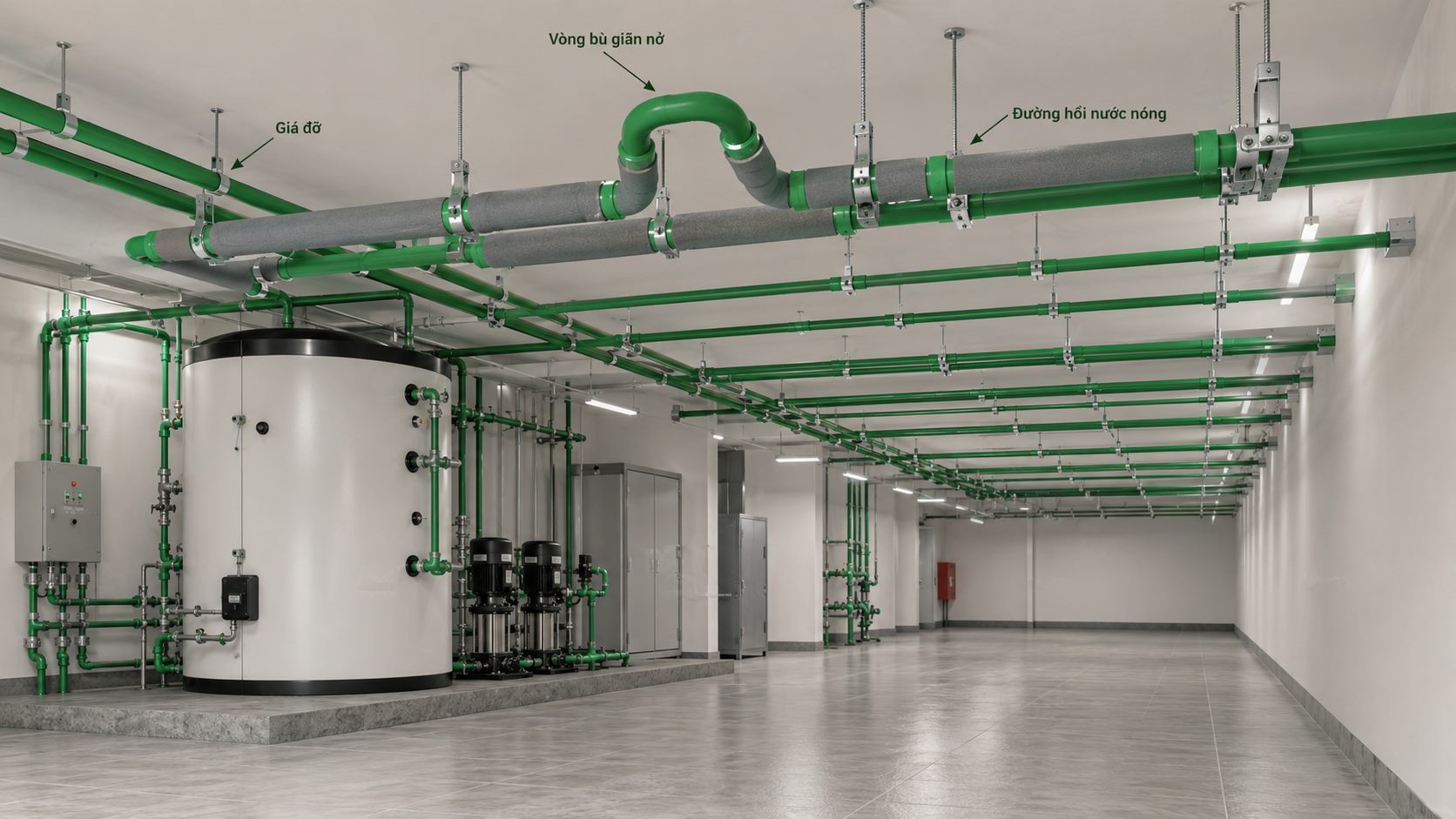

PP-R giãn nở khi nhiệt độ tăng, và mức giãn nở trên tuyến dài là đáng kể. Nếu tuyến bị kẹp cứng ở cả hai đầu mà không có đoạn bù, ứng suất sẽ dồn vào mối nối và giá đỡ. Các biện pháp thường dùng là bố trí đoạn chữ L, chữ Z, vòng bù giãn nở, hoặc dùng khớp trượt tại vị trí phù hợp. Với tuyến nước nóng dài, PP-R 3 lớp gia cường sợi thủy tinh làm giảm mức giãn nở này, và đó chính là lý do kỹ thuật của dòng sản phẩm đó.

3. Bố trí giá đỡ

Khoảng cách giá đỡ phụ thuộc đường kính ống, nhiệt độ lưu chất và phương lắp đặt. Tuyến nước nóng luôn cần bước giá đỡ dày hơn tuyến nước lạnh cùng đường kính. Giá đỡ phải cho phép ống trượt dọc trục tại vị trí cần bù giãn nở, và cố định chắc tại vị trí điểm neo. Đặt sai vai trò giữa giá đỡ trượt và giá đỡ cố định sẽ vô hiệu hóa toàn bộ thiết kế bù giãn nở.

4. Thử áp và nghiệm thu

Thử áp phải thực hiện sau khi mối hàn đã nguội hoàn toàn. Áp lực thử, thời gian giữ áp và tiêu chí chấp nhận cần theo tiêu chuẩn áp dụng cho công trình và chỉ dẫn kỹ thuật của dự án. Với hệ nhựa nhiệt dẻo, hiện tượng giảm áp nhẹ trong giai đoạn đầu có thể do biến dạng đàn hồi của vật liệu chứ không nhất thiết là rò rỉ — nên quy trình thử áp cần được thống nhất trước với tư vấn giám sát để tránh tranh cãi khi nghiệm thu.

5. Bảo quản và vận chuyển tại công trường

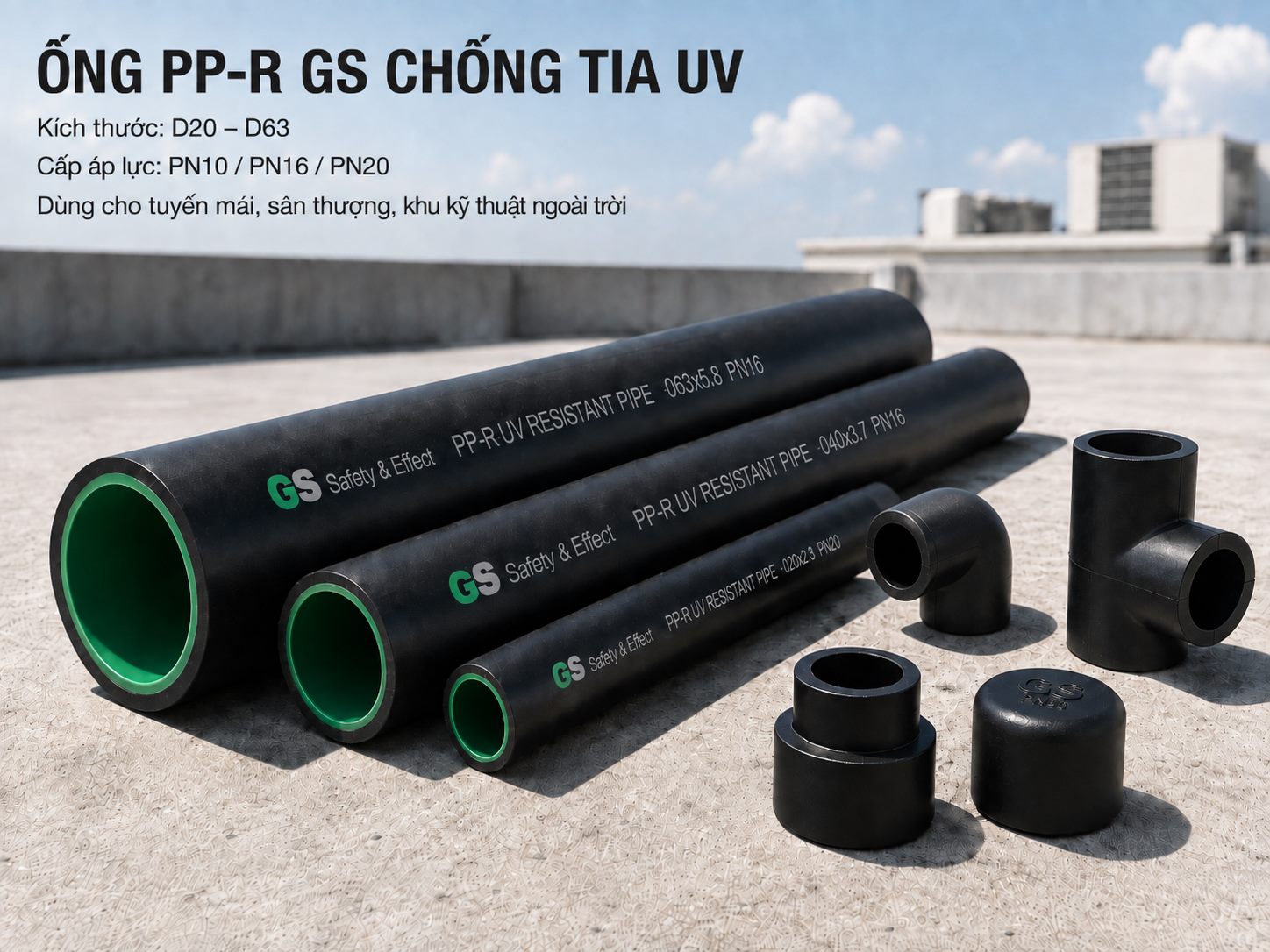

Ống PP-R tiêu chuẩn không thiết kế để phơi nắng dài ngày. Vật tư tập kết ngoài trời cần che chắn, kê cao, tránh chất tải nặng lên bó ống và tránh kéo lê trên nền bê tông gây xước sâu bề mặt. Với tuyến phải lắp ngoài trời vĩnh viễn thì giải pháp đúng là dùng dòng chống tia UV ngay từ khâu thiết kế, không phải sơn phủ sau khi lắp.

Checklist đầy đủ cho kỹ sư và nhà thầu nằm ở bài hướng dẫn lắp đặt ống PP-R đúng kỹ thuật. Với công trình đã đưa vào vận hành, quy trình bảo trì được hướng dẫn trong bài hướng dẫn bảo trì ống PP-R kháng khuẩn GS.

IX. FAQ – Những câu hỏi kỹ thuật và mua hàng hay gặp nhất

Tập hợp từ các trao đổi thực tế với kỹ sư thiết kế, nhà thầu MEP và bộ phận mua hàng của chủ đầu tư.
