Hàn điện trở PPR là gì? Phương pháp kết nối hiện đại cho hệ thống ống nước nóng - lạnh

Hàn điện trở PPR là phương pháp nối ống PPR bằng phụ kiện có tích hợp dây điện trở. Khi cấp điện bằng máy hàn chuyên dụng, vùng tiếp xúc giữa ống và phụ kiện nóng chảy rồi kết tinh lại sau khi làm nguội, tạo mối nối kín khít và đồng nhất hơn cho hệ thống cấp nước.

Trong thi công hệ thống ống PPR cấp nước nóng – lạnh, hàn nhiệt PPR là phương pháp phổ biến nhất hiện nay nhờ thao tác nhanh, thiết bị đơn giản và chi phí hợp lý. Tuy nhiên, với các công trình có yêu cầu cao hơn về độ đồng đều mối hàn, khả năng kiểm soát quy trình, thi công vị trí khó hoặc đường kính lớn, phương pháp hàn điện trở PPR đang được nhiều nhà thầu, kỹ sư MEP và đơn vị cấp nước quan tâm.

Hàn điện trở PPR, còn gọi là PPR electrofusion welding, là phương pháp kết nối ống PPR bằng phụ kiện có tích hợp dây điện trở bên trong. Khi cấp điện bằng máy hàn chuyên dụng, dây điện trở sinh nhiệt, làm nóng chảy bề mặt tiếp xúc giữa ống và phụ kiện, tạo thành mối nối đồng nhất sau quá trình làm nguội.

Với định hướng phát triển hệ sinh thái ống PPR cho công trình dân dụng, thương mại, công nghiệp và MEP, GS PPR của Công ty Cổ Phần Kỹ Thuật – Công Nghệ Nhựa T&S Việt Nam là dòng vật liệu ống phù hợp để nghiên cứu, tư vấn và mở rộng ứng dụng cho các phương pháp kết nối hiện đại trong tương lai. Hiện tại, nội dung bài viết tập trung vào kiến thức chung về hàn điện trở PPR, chưa thay thế cho catalog kỹ thuật, hướng dẫn thi công hoặc thông số phụ kiện chính thức của GS.

Cần tư vấn phương pháp hàn ống PPR cho công trình? Liên hệ hotline 091 8182 587 để được hỗ trợ kỹ thuật.

Xem thêm: Tất cả sản phẩm ống và phụ kiện PP-R GS

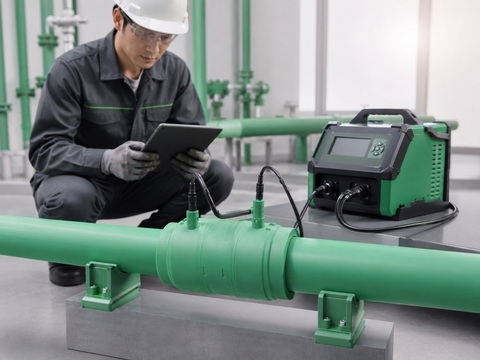

Hình minh họa phương pháp hàn điện trở PPR trong hệ thống cấp nước.

I. Hàn điện trở PPR là gì?

1. Khái niệm hàn điện trở PPR

Hàn điện trở PPR là phương pháp nối ống PPR bằng phụ kiện electrofusion. Bên trong phụ kiện có cuộn dây điện trở hoặc vùng sinh nhiệt được thiết kế sẵn. Khi máy hàn điện trở cấp dòng điện theo thông số phù hợp, vùng tiếp xúc giữa ống và phụ kiện được nung nóng đến trạng thái nóng chảy, sau đó kết tinh lại thành một mối nối kín khít.

Theo tài liệu kỹ thuật PPR của PESTAN, quá trình hàn ống bằng phụ kiện điện trở thường được chia thành 3 giai đoạn chính: chuẩn bị – hàn – làm nguội. Tài liệu này cũng nhấn mạnh các bước như cắt ống vuông góc, vệ sinh đầu ống, đánh dấu chiều sâu lắp ống, cố định đồng trục và không dịch chuyển trong quá trình hàn/làm nguội.

2. Nguyên lý hoạt động

Nguyên lý của hàn điện trở PPR gồm 4 bước kỹ thuật chính:

1. Ống PPR được đưa vào phụ kiện electrofusion theo đúng chiều sâu lắp đặt.
2. Máy hàn điện trở cấp điện vào hai đầu cực của phụ kiện.
3. Dây điện trở sinh nhiệt, làm nóng chảy vùng tiếp xúc giữa ống và phụ kiện.
4. Mối nối được giữ cố định trong thời gian làm nguội, tạo liên kết đồng nhất giữa vật liệu ống và phụ kiện.

Điểm khác biệt lớn so với hàn nhiệt PPR là nguồn nhiệt không đến từ đầu hàn teflon bên ngoài, mà được sinh ra ngay bên trong phụ kiện.

Tư vấn chọn ống theo công trình → Hướng dẫn chọn vật liệu ống theo ứng dụng thực tế

II. Vì sao hàn điện trở PPR được quan tâm trong hệ thống cấp nước?

1. Kiểm soát mối hàn tốt hơn

Với hàn nhiệt thủ công, chất lượng mối hàn phụ thuộc nhiều vào tay nghề thợ: thời gian gia nhiệt, lực đẩy, độ thẳng trục và thao tác không xoay khi lắp ống. Với hàn điện trở, quá trình gia nhiệt được máy hàn kiểm soát theo thông số của phụ kiện, giúp giảm sai lệch do thao tác thủ công.

2. Phù hợp vị trí thi công khó

Trong một số vị trí âm tường, trục kỹ thuật, khu vực sát trần, phòng máy hoặc không gian thao tác hạn chế, việc đưa máy hàn nhiệt vào đúng góc có thể khó khăn. Phụ kiện hàn điện trở có thể giúp thao tác thuận tiện hơn vì máy chỉ cần kết nối điện cực vào phụ kiện sau khi ống đã được căn chỉnh.

3. Hạn chế rủi ro biến dạng do thao tác quá lực

Khi hàn nhiệt PPR, nếu thợ đẩy quá mạnh hoặc xoay ống trong lúc lắp, mối hàn có thể bị bít lòng ống, lệch tâm hoặc tạo ba via lớn. Với hàn điện trở, ống được cố định trong phụ kiện, sau đó máy thực hiện chu trình gia nhiệt, giúp giảm rủi ro thao tác sai.

4. Hữu ích cho hệ thống yêu cầu độ tin cậy cao

Các công trình như khách sạn, bệnh viện, nhà máy thực phẩm, nhà máy dược, hệ thống nước nóng trung tâm, HVAC hoặc tuyến cấp nước áp lực trong nhà cao tầng thường yêu cầu mối nối ổn định, ít rò rỉ và dễ kiểm soát chất lượng thi công.

GS hiện có các dòng PPR phục vụ nước nóng – lạnh, PPR 3 lớp, PPR kháng khuẩn và PPR ngoài trời. Một số thông tin sản phẩm trên website GS cho thấy PPR GS được định vị cho hệ thống cấp nước nóng/lạnh, HVAC – chiller, công trình khách sạn, bệnh viện, nhà máy và khu công nghiệp.

III. Cấu tạo cơ bản của phụ kiện hàn điện trở PPR

1. Thân phụ kiện PPR

Thân phụ kiện thường được sản xuất từ vật liệu tương thích với ống PPR. Trên thị trường quốc tế, đã có các dòng phụ kiện PP-R/PPR electrofusion như măng sông, co, tê, cút 45°, cút 90° và phụ kiện chuyển tiếp. Ví dụ, ATP công bố dòng phụ kiện PP-R dùng cho hàn điện trở gồm socket, elbow 90°, elbow 45° và tee.

2. Dây điện trở tích hợp

Bên trong phụ kiện có dây điện trở được bố trí quanh vùng tiếp xúc với ống. Khi cấp điện, dây điện trở sinh nhiệt và làm nóng chảy vật liệu tại bề mặt tiếp xúc.

3. Cọc đấu điện

Phụ kiện thường có hai đầu cực để kết nối với máy hàn điện trở. Một số phụ kiện có mã vạch hoặc thông tin hàn để máy tự nhận diện thông số.

4. Vùng chặn chiều sâu

Chiều sâu lắp ống là yếu tố quan trọng. Tài liệu kỹ thuật PESTAN nêu ví dụ chiều sâu đưa ống vào phụ kiện EF theo từng đường kính, từ 20 mm đến 110 mm, và yêu cầu đánh dấu chiều sâu trước khi lắp để đảm bảo đúng vị trí hàn.

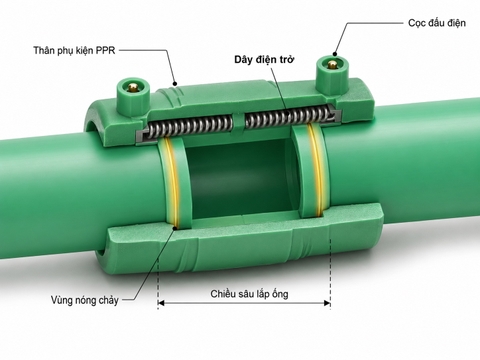

Hình Cấu tạo cơ bản của phụ kiện electrofusion PPR

IV. Quy trình hàn điện trở PPR cơ bản

Lưu ý: Quy trình dưới đây là hướng dẫn kiến thức chung. Khi thi công thực tế, cần tuân thủ hướng dẫn của nhà sản xuất ống, phụ kiện, máy hàn và yêu cầu nghiệm thu của dự án.

1. Chuẩn bị thiết bị và vật tư

Cần chuẩn bị:

• Ống PPR đúng chủng loại, đúng đường kính, đúng cấp áp lực.
• Phụ kiện hàn điện trở PPR tương thích.
• Máy hàn điện trở phù hợp.
• Dao cắt ống chuyên dụng.
• Dụng cụ làm sạch, khăn không xơ.
• Dụng cụ đánh dấu chiều sâu.
• Kẹp cố định hoặc gá giữ đồng trục.
• Nguồn điện ổn định.
• Thiết bị bảo hộ cá nhân.

2. Cắt ống vuông góc

Ống cần được cắt vuông góc với trục ống. Nếu lưỡi cắt không sắc hoặc thao tác sai, đầu ống có thể bị méo, oval hoặc lệch, ảnh hưởng đến độ kín của mối hàn. Tài liệu PESTAN cũng cảnh báo rằng dụng cụ cắt không sắc có thể làm ống bị oval, dẫn đến mối hàn kém.

3. Làm sạch đầu ống

Sau khi cắt, đầu ống cần được vệ sinh bằng khăn mềm, sạch, không để lại xơ. Không để bụi, dầu mỡ, nước hoặc tạp chất bám vào vùng hàn.

4. Đánh dấu chiều sâu lắp ống

Đưa ống vào phụ kiện theo đúng chiều sâu yêu cầu, sau đó đánh dấu để kiểm tra trong quá trình lắp. Đây là bước rất quan trọng vì nếu ống không vào đủ sâu, vùng hàn không đạt diện tích tiếp xúc cần thiết.

5. Lắp ống vào phụ kiện và cố định đồng trục

Ống và phụ kiện phải được lắp thẳng trục. Cần hạn chế lệch tâm, vặn xoắn hoặc tạo ứng suất lên mối nối trong quá trình hàn.

6. Kết nối máy hàn điện trở

Kẹp đầu dây của máy hàn vào đúng vị trí điện cực của phụ kiện. Chọn đúng thông số hàn theo phụ kiện hoặc quét mã nếu máy hỗ trợ.

7. Thực hiện chu trình hàn

Máy sẽ cấp điện theo thời gian và công suất được thiết lập. Trong giai đoạn này, không chạm, không xoay, không kéo, không dịch chuyển ống hoặc phụ kiện. Tài liệu PESTAN nhấn mạnh không được chạm hoặc di chuyển khớp nối trong quá trình electrofusion vì có thể gây biến dạng ống hoặc vùng ngoài mối nối.

8. Làm nguội tự nhiên

Sau khi máy báo hoàn tất, mối nối cần được giữ cố định đến khi hết thời gian làm nguội. Không dùng nước, gió lạnh hoặc phương pháp cưỡng bức để làm nguội nhanh. Tài liệu PESTAN cũng nêu không được dùng phương tiện làm nguội cưỡng bức trong quá trình làm nguội mối hàn.

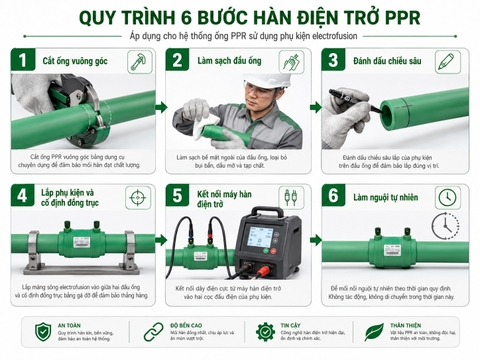

Hình: Quy trình 6 bước hàn điện trở PPR

V. So sánh hàn điện trở PPR và hàn nhiệt PPR

Kết luận so sánh

Hàn nhiệt PPR vẫn là phương pháp kinh tế và phổ biến nhất cho đa số công trình. Tuy nhiên, hàn điện trở PPR là giải pháp đáng quan tâm khi dự án cần kiểm soát chất lượng mối nối tốt hơn, thi công tại vị trí khó hoặc hướng đến tiêu chuẩn lắp đặt chuyên nghiệp hơn.

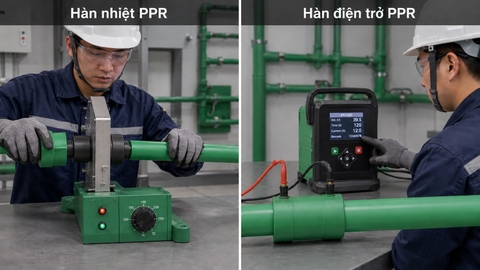

Hình ảnh: Hàn nhiệt PPR và hàn điện trở PPR có ưu thế khác nhau tùy điều kiện thi công.

VI. Khi nào nên cân nhắc hàn điện trở PPR?

1. Hệ thống nước nóng trung tâm

Với hệ thống nước nóng tuần hoàn, nước nóng khách sạn, bệnh viện hoặc căn hộ cao cấp, mối nối PPR thường chịu tác động đồng thời của nhiệt độ, áp lực và giãn nở nhiệt. Hàn điện trở có thể là lựa chọn đáng cân nhắc cho các điểm nối quan trọng, nhất là nơi khó bảo trì.

2. Hệ thống cấp nước trong nhà cao tầng

Trong trục kỹ thuật, tầng hầm, phòng bơm hoặc khu vực áp lực cao, việc kiểm soát mối nối giúp giảm rủi ro rò rỉ sau khi hoàn thiện.

3. Hệ thống HVAC – chiller

Ống PPR 3 lớp GS được giới thiệu cho ứng dụng HVAC – chiller, nước nóng/lạnh, nhà máy và khu công nghiệp. Với các tuyến cần ổn định lưu lượng, giảm rủi ro rò rỉ và thi công trong không gian kỹ thuật phức tạp, phương pháp hàn điện trở có thể là hướng nghiên cứu bổ sung cho giải pháp kết nối.

4. Nhà máy thực phẩm, dược phẩm, nước tinh khiết

Các hệ thống yêu cầu vệ sinh, hạn chế ăn mòn, hạn chế đóng cặn và đảm bảo chất lượng nước thường cần quy trình thi công nghiêm ngặt. Dòng PPR kháng khuẩn GS hiện được giới thiệu cho nước uống trực tiếp, nước sạch RO, bệnh viện, trường học, nhà máy thực phẩm, dược phẩm và đồ uống.

5. Vị trí sửa chữa hoặc đấu nối khó

Trong các khu vực không thể thao tác hàn nhiệt thuận tiện, phụ kiện điện trở có thể hỗ trợ thi công kết nối mà không cần khoảng trống lớn cho đầu hàn nhiệt.

Xem thêm:

• Ống PPR 3 lớp cho HVAC – chiller → Giải pháp đường ống cho hệ HVAC và nước lạnh

• PPR kháng khuẩn cho nước sạch RO → Ứng dụng cho bệnh viện, trường học, thực phẩm, dược phẩm


VII. Những lỗi thường gặp khi hàn điện trở PPR

1. Không làm sạch vùng hàn

Bụi, dầu, nước hoặc tạp chất có thể làm giảm chất lượng nóng chảy và gây rò rỉ sau này.

2. Cắt ống không vuông góc

Đầu ống lệch làm diện tích tiếp xúc không đều, gây thiếu vật liệu nóng chảy ở một phía.

3. Không đánh dấu chiều sâu

Ống lắp thiếu chiều sâu sẽ làm mối hàn không đủ vùng liên kết.

4. Không cố định đồng trục

Nếu ống bị lệch hoặc dịch chuyển trong quá trình hàn, mối nối có thể biến dạng hoặc không đạt độ kín.

5. Làm nguội cưỡng bức

Làm nguội bằng nước hoặc gió mạnh có thể tạo ứng suất nhiệt và ảnh hưởng cấu trúc mối hàn.

6. Dùng phụ kiện không tương thích

Ống và phụ kiện cần tương thích về vật liệu, đường kính, cấp áp lực, tiêu chuẩn và thông số hàn. Không nên ghép tùy tiện giữa các hệ vật liệu khi chưa có xác nhận kỹ thuật.

VIII. GS PPR và định hướng ứng dụng hàn điện trở PPR

1. GS PPR là vật liệu ống cho hệ thống cấp nước nóng – lạnh

Ống PPR GS được giới thiệu cho hệ thống cấp nước lạnh, nước nóng và nước nóng áp suất cao, với các ưu điểm như chịu nhiệt, chống ăn mòn, an toàn nguồn nước và kết nối bền chắc bằng hàn nhiệt. Website GS nêu dòng PPR dẫn nước nóng PN20 có đường kính ngoài 20–250 mm, phù hợp hệ thống nước nóng áp suất cao, sưởi sàn, nhà máy công nghiệp nhiệt, khách sạn, resort và bệnh viện.

2. GS PPR có nhiều dòng sản phẩm theo ứng dụng

GS đang phát triển các dòng PPR theo từng nhu cầu công trình, gồm PPR tiêu chuẩn, PPR 3 lớp, PPR kháng khuẩn và PPR ngoài trời chống UV. Dòng PPR kháng khuẩn GS được công bố có đường kính Ø20–Ø160 mm, PN10–PN20, nhiệt độ làm việc lên đến 90°C và tiêu chuẩn DIN 8077/8078.

3. Hàn điện trở PPR là hướng kết nối có thể nghiên cứu thêm

Tại thời điểm viết bài, T&S/GS chưa công bố đầy đủ catalog phụ kiện hàn điện trở PPR chính thức. Vì vậy, bài viết này chỉ giới thiệu phương pháp hàn điện trở PPR nói chung. Các thông tin như dải size, mã hàng, điện áp hàn, thời gian hàn, thời gian làm nguội, tiêu chuẩn phụ kiện và quy trình nghiệm thu sẽ được cập nhật trong bài kỹ thuật chuyên sâu sau khi có catalog mới.

IX. Tiêu chuẩn liên quan đến hệ thống ống PPR

1. ISO 15874

ISO 15874-1:2013 quy định các khía cạnh chung của hệ thống ống polypropylene dùng cho lắp đặt nước nóng và nước lạnh trong công trình, bao gồm nước sinh hoạt và hệ thống sưởi theo các điều kiện thiết kế về áp suất và nhiệt độ.

2. DIN 8077/8078

DIN 8077/8078 thường được sử dụng trong ngành ống PPR để tham chiếu kích thước, yêu cầu chất lượng và thử nghiệm ống polypropylene. Một số dòng PPR GS trên website cũng đang công bố tiêu chuẩn DIN 8077/8078 cho sản phẩm PPR kháng khuẩn.

3. Lưu ý khi áp dụng tiêu chuẩn

Với hàn điện trở PPR, tiêu chuẩn áp dụng cần xét đồng thời:

• Tiêu chuẩn vật liệu ống PPR.
• Tiêu chuẩn phụ kiện PPR electrofusion.
• Hướng dẫn của nhà sản xuất máy hàn.
• Quy định nghiệm thu của dự án.
• Điều kiện vận hành thực tế: áp lực, nhiệt độ, môi chất, vị trí lắp đặt.

X. Câu hỏi thường gặp về hàn điện trở PPR

1. Hàn điện trở PPR có thay thế hoàn toàn hàn nhiệt PPR không?

Không. Hàn nhiệt PPR vẫn là phương pháp phổ biến, kinh tế và phù hợp đa số công trình. Hàn điện trở PPR nên được xem là phương pháp bổ sung cho những vị trí hoặc dự án cần kiểm soát mối nối tốt hơn.

2. Ống PPR GS có thể dùng với phụ kiện hàn điện trở bên thứ ba không?

Về nguyên tắc, ống và phụ kiện phải tương thích về vật liệu, đường kính, cấp áp lực, tiêu chuẩn và hướng dẫn kỹ thuật. Trước khi thi công, cần có xác nhận từ nhà cung cấp, thử mẫu và nghiệm thu theo yêu cầu dự án.

3. Hàn điện trở PPR có giống hàn điện trở HDPE không?

Nguyên lý chung đều dùng phụ kiện có dây điện trở sinh nhiệt, nhưng vật liệu, thông số hàn, tiêu chuẩn, phụ kiện và ứng dụng khác nhau. Bài viết này tập trung vào PPR; hàn điện trở HDPE chỉ là phương pháp tương tự trong nhóm ống nhựa áp lực.

4. Hàn điện trở PPR có cần thợ tay nghề cao không?

Có. Dù máy hàn kiểm soát chu trình tốt hơn, thợ vẫn phải làm đúng các bước: cắt ống, vệ sinh, đánh dấu, căn chỉnh, cố định, chọn thông số và đảm bảo thời gian làm nguội.

5. Khi nào nên gọi tư vấn kỹ thuật?

Nên liên hệ kỹ thuật khi công trình có hệ nước nóng, áp lực cao, tuyến ống khó bảo trì, thi công trong trục kỹ thuật hẹp, hoặc cần đánh giá giữa hàn nhiệt và hàn điện trở.

XI. Kết luận

Hàn điện trở PPR là phương pháp kết nối hiện đại, giúp tăng khả năng kiểm soát mối hàn, đặc biệt hữu ích trong các vị trí khó thi công hoặc hệ thống yêu cầu độ tin cậy cao. Tuy chưa phổ biến bằng hàn nhiệt PPR tại Việt Nam, đây là hướng kỹ thuật đáng quan tâm cho các công trình MEP, HVAC, nước nóng trung tâm, nhà máy và hệ thống cấp nước chất lượng cao.

Với hệ sinh thái ống PPR GS cho nước nóng – lạnh, PPR 3 lớp, PPR kháng khuẩn và các ứng dụng công trình hiện đại, T&S/GS có nền tảng vật liệu phù hợp để tiếp tục nghiên cứu, tư vấn và phát triển giải pháp kết nối PPR chuyên nghiệp hơn trong tương lai.
