Kích Thước Ống PPR GS: Cách Hiểu Đúng OD, ID, PN

Hướng Dẫn Hiểu Đúng Kích Thước Ống PPR GS

Kích thước ống PPR GS được gọi theo đường kính ngoài (OD), không phải đường kính trong. Khi báo giá hoặc bóc khối lượng, cần hiểu thêm độ dày thành ống, cấp áp lực PN và quy đổi DN thép sang OD PPR để chọn đúng ống, phụ kiện và mặt bích

Tài Liệu Nền Tảng Cho Báo Giá – Bóc Khối Lượng – Kỹ Thuật MEP

• Tài liệu đào tạo nội bộ GS/T&S
• Áp dụng cho: Sales, QS, Kỹ Thuật MEP, Mua Hàng, Triển Khai Công Trình.

Trong báo giá và bóc khối lượng hệ PPR, sai lệch kích thước thường bắt đầu từ việc nhầm giữa DN, OD, ID và cấp áp lực PN. Khi hiểu sai nguyên tắc gọi size, người làm BOQ rất dễ chọn nhầm ống, phụ kiện, mặt bích hoặc quy đổi sai từ hệ thép sang PPR, dẫn đến lắp đặt không khớp và phát sinh vật tư. Bài viết này giúp làm rõ cách gọi kích thước ống PPR GS theo OD thực tế, cách đọc PN, cách quy đổi DN công trình và nguyên tắc chọn phụ kiện đúng cho hệ MEP, plumbing, nước nóng và chiller.

I. Vì Sao Người Mới Làm Báo Giá PPR Rất Dễ Sai?

Trong ngành PPR, lỗi phổ biến nhất là:

1. Nhầm DN Với OD
2. Chọn Sai Phụ Kiện
3. Quy Đổi Sai Từ Thép Sang PPR
4. Hiểu Sai Đường Kính Trong
5. Chọn Sai Mặt Bích
6. Báo Sai Vật Tư Giảm

Hậu quả:

• Đặt Hàng Sai
• Lắp Không Khớp
• Thiếu Vật Tư
• Sai Lưu Lượng
• Tăng Tồn Kho
• Mất Uy Tín Với Khách Hàng

II. Nguyên Tắc Quan Trọng Nhất Của PPR GS

1. Hệ PPR GS Gọi Kích Thước Theo Đường Kính Ngoài (OD)

Ví dụ:

Catalogue GS đang theo nguyên tắc này.

2. Đường Kính Ngoài Là Gì?

Là kích thước đo bên ngoài cây ống.

Ví dụ:

• Dùng thước kẹp đo ngang ngoài cây ống,
• đo được 25 mm,
  => đó là ống PPR 25.

3. Đường Kính Trong Là Gì?

Là phần nước chảy bên trong ống.

Đường kính trong phụ thuộc:

• Độ Dày Thành Ống
• Cấp Áp Lực PN

4. Độ Dày Thành Ống Là Gì?

Ống càng chịu áp cao:

• Thành càng dày
• Lỗ nước bên trong càng nhỏ

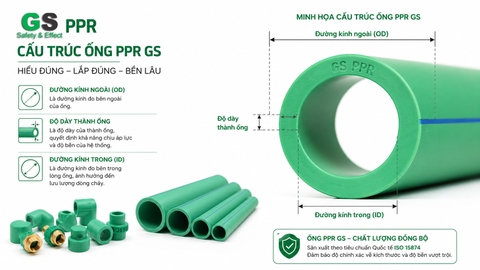

Hình 1: Minh họa cấu tạo ống PPR gồm đường kính ngoài OD, độ dày thành ống và đường kính trong ID

III. PN Là Gì?

1. PN Là Cấp Áp Lực Của Ống

Ví dụ:

• PN10
• PN16
• PN20

PN càng lớn:

• Thành ống càng dày
• Chịu áp cao hơn

2. Cùng Một OD Nhưng PN Khác Nhau

Ví dụ cùng là PPR 25:

Theo catalogue GS.

3. Điều Người Mới Hay Hiểu Sai

Nhiều người nghĩ:

“PPR 25 thì bên trong phải 25 mm”

Sai.

Thực tế:

• 25 mm là đường kính ngoài,
• còn đường kính trong nhỏ hơn.

IV. Bảng Quy Đổi Đường Kính Trong – Ngoài Theo Catalogue GS

1. PPR PN10 GS

Theo catalogue GS.

2. PPR PN20 GS

Theo catalogue GS.

V. Vì Sao PPR 3 Lớp Thường Được Dùng Cho Chiller?

1. Giảm Võng Và Giảm Giãn Nở

PPR 3 lớp có:

• Lớp Gia Cường
• Độ Ổn Định Tốt Hơn

2. Lưu Lượng Thực Tế Tốt Hơn

Ví dụ:

Theo catalogue GS.

=> Cùng OD nhưng:

• lưu lượng tốt hơn.

VI. PPR Luôn Chọn Phụ Kiện Theo OD

1. Đây Là Nguyên Tắc Rất Quan Trọng

Ví dụ:

2. Không Chọn Theo ID

Sai lầm phổ biến:

• Lấy đường kính trong để chọn phụ kiện.

Điều này hoàn toàn sai với hệ PPR.

VII. DN Công Trình Và OD PPR Thực Tế

1. Đây Là Phần Dễ Sai Nhất Khi Báo Giá

Trong BOQ:

• nhiều tư vấn vẫn ghi DN theo kiểu thép.

Nhưng khi chuyển sang PPR:

• phải quy đổi sang OD thực tế.

2. Bảng Quy Đổi DN Thép Sang OD PPR GS

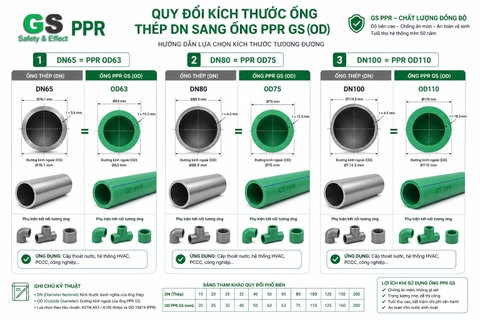

hình 2: Bảng quy đổi kích thước DN thép sang OD PPR GS

VIII. Ví Dụ Thực Tế Khi Báo Giá

1. Ví Dụ Ống

BOQ ghi:

Ống PPR DN100

Không được chọn:

• OD100

Thực tế thường phải chọn:

• OD110

2. Ví Dụ Tê Giảm

BOQ ghi:

Tê giảm PPR DN100/32

Thực tế:

• Đầu Chính = OD110
• Nhánh = OD32

=> chọn:

• Tê giảm 110x32

3. Ví Dụ Nối Giảm

BOQ ghi:

Nối giảm PPR DN150/65

Thực tế:

• OD160 giảm xuống OD63

=> chọn:

• Nối giảm 160x63

IX. Mặt Bích Là Phần Dễ Sai Nhất

1. Ví Dụ Mặt Bích DN100

“Mặt bích PPR DN100”
KHÔNG phải:

• phụ kiện OD100

Mà thường là:

• đầu nhựa OD110,
• đi với vòng thép chuẩn DN100.

2. Đây Là Lỗi Sales Mới Rất Hay Gặp

Sai mặt bích:

• Không lắp được van
• Không ghép được thiết bị
• Phải đổi hàng tại công trình

X. Quy Tắc Vàng Khi Báo Giá PPR

1. Bước 1 – Đọc DN Trong BOQ

Xác định:

• DN đang ghi theo thép hay PPR.

2. Bước 2 – Quy Đổi Sang OD PPR

Ví dụ:

• DN100 → OD110

3. Bước 3 – Chọn Đúng Vật Tư

Bao gồm:

• Ống
• Phụ kiện
• Mặt bích
• Van
• Đầu ren

XI. Những Lỗi Người Mới Hay Gặp

XII. Mẹo Nhớ Nhanh Cho Sales Và QS

1. Công Thức Quan Trọng Nhất

“Tên gọi PPR = Đường kính ngoài”

2. Phụ Kiện Luôn Đi Theo OD

Không đi theo:

• ID
• DN thép

3. DN Thép Phải Quy Đổi Sang OD PPR

Đây là nguyên tắc bắt buộc khi:

• Báo giá
• Bóc BOQ
• Thay thế vật liệu

XIII. Ứng Dụng Thực Tế Theo Hệ Thống

1. Plumbing Dân Dụng

• PPR PN10 / PN16

2. Nước Nóng Khách Sạn

• PPR PN20

3. HVAC – Chiller

• PPR 3 lớp

4. Bệnh Viện – RO Uống Tại Vòi

• PPR kháng khuẩn GS

5. Ngoài Trời

• PPR chống UV GS

Theo hồ sơ năng lực T&S.

XIV. Kết Luận

Muốn báo giá PPR đúng:

• phải hiểu OD,
• hiểu PN,
• hiểu quy đổi DN,
• hiểu logic phụ kiện.

Sai ngay từ nền tảng:

• toàn bộ BOQ sẽ sai dây chuyền.

Đối với hệ PPR GS:

• toàn bộ sizing phụ kiện,
• quy đổi công trình,
• báo giá,
• bóc khối lượng,
  đều phải dựa trên:

OD thực tế của hệ PPR GS.

Hiểu đúng kích thước ống PPR GS là nền tảng để báo giá chính xác, bóc khối lượng đúng và triển khai vật tư đồng bộ từ ống, phụ kiện đến mặt bích. Với các dự án MEP, cấp nước, HVAC hoặc thay thế từ hệ thép sang PPR, việc quy đổi theo OD thực tế là bắt buộc để tránh sai dây chuyền trong toàn bộ BOQ. Doanh nghiệp nên chuẩn hóa bước đọc DN, quy đổi OD và chọn phụ kiện theo catalogue trước khi chào giá. Liên hệ đội ngũ kỹ thuật để được tư vấn sizing, bóc tách vật tư và đề xuất cấu hình PPR GS phù hợp cho công trình.
