Toàn bộ những gì kỹ sư dự án cần để ra quyết định: nguyên lý đo, dải DN25…DN3000, độ chính xác theo dải đường kính, điều kiện lắp 0D/0D, cấp bảo vệ cho hố ngập, chuẩn truyền thông về SCADA và bộ hồ sơ nghiệm thu cho đo giao nhận nước.
Với đồng hồ nhánh DN50, chênh lệch 1% gần như không ai để ý. Với đồng hồ tổng DN800 chạy liên tục, cùng mức chênh lệch đó biến thành hàng nghìn m³ mỗi tháng – đủ để làm lệch bảng cân bằng nước, làm sai chỉ số thất thoát và trở thành điểm tranh chấp giữa hai đơn vị vận hành.
Đồng hồ điện từ không có cánh quạt hay trục quay đặt trong dòng chảy, nên không mòn theo lưu lượng tích lũy và ít nhạy với cặn. Đây là lý do nhóm thiết bị này chiếm ưu thế ở đồng hồ tổng nhà máy nước, tuyến truyền tải và các điểm đo phân vùng DMA phục vụ giảm thất thoát. Nếu bạn đang so sánh ở mức khái niệm trước khi chọn model, bài định nghĩa – cấu tạo – phân loại đồng hồ nước điện từ giải thích đầy đủ phần nền tảng.
OPTIFLUX 2300 nằm ở phân khúc cao của nhóm này: không chỉ đo được, mà còn mang theo hồ sơ đo lường pháp định, khả năng kiểm tra tại hiện trường và bộ chẩn đoán đủ để đội vận hành phân biệt giữa lỗi thiết bị và bất thường của quá trình.
OPTIFLUX 2300 là một bộ đo hoàn chỉnh, ghép từ hai thành phần được thiết kế để chạy cùng nhau: thân đo và bộ chuyển đổi tín hiệu. Hiểu đúng ranh giới giữa hai phần này là điều kiện để chọn đúng cấu hình lắp đặt.

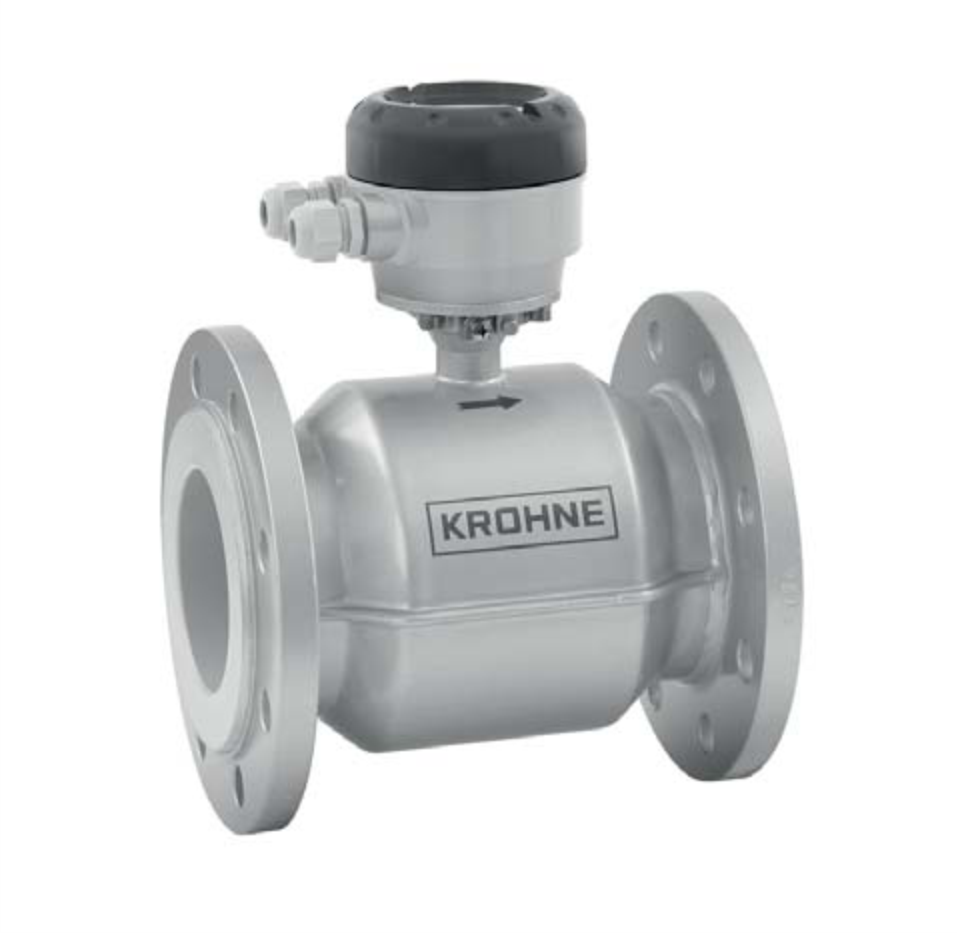

Thân đo lắp trực tiếp trên tuyến ống, chứa cuộn dây tạo từ trường và cặp điện cực. Thiết kế full bore – tiết diện thông suốt, không có chi tiết cản dòng.
Đây là phần chịu nước, chịu áp và quyết định vật liệu liner, vật liệu điện cực, chuẩn mặt bích và cấp bảo vệ IP.

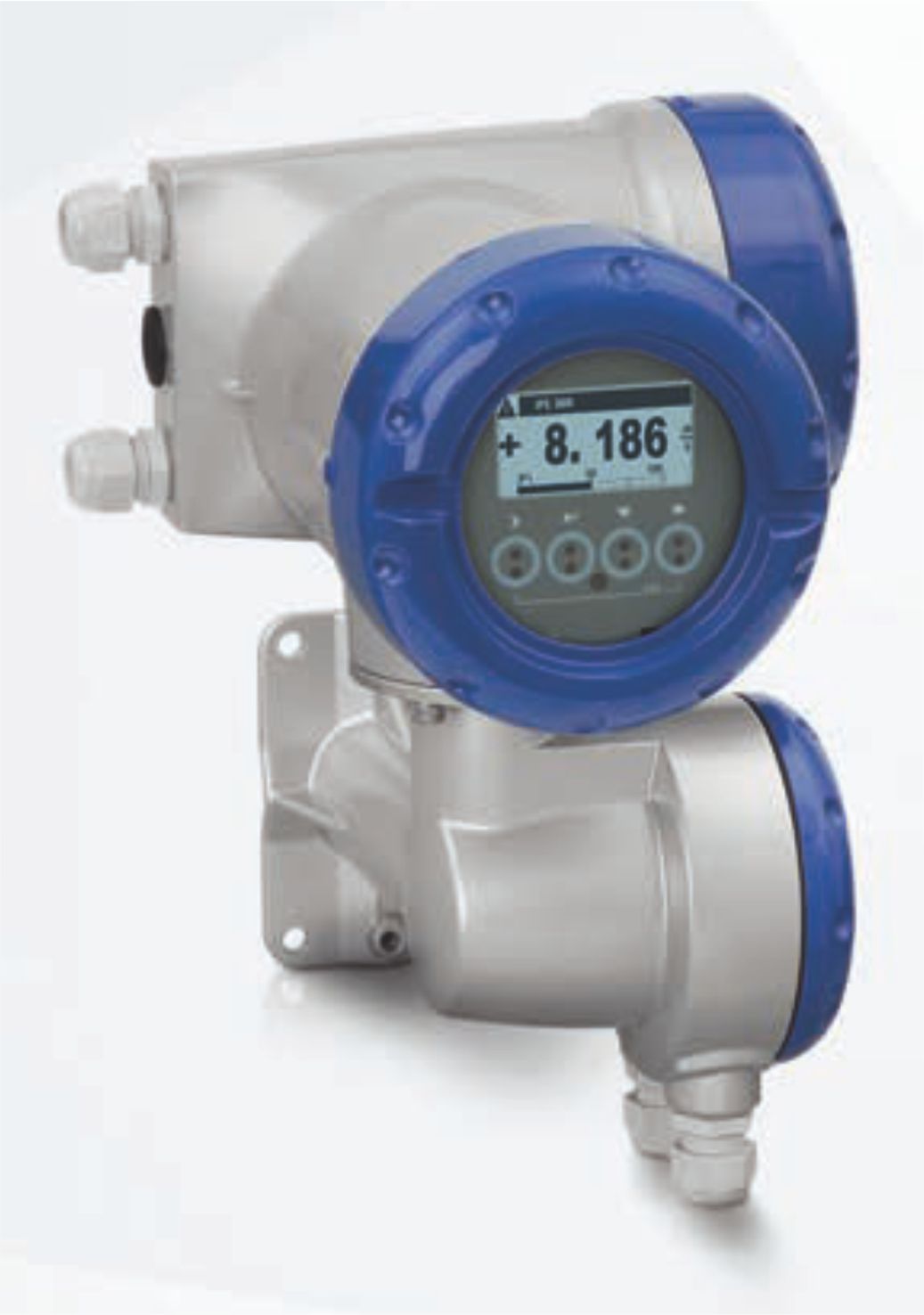

Bộ chuyển đổi tín hiệu IFC 300 nhận điện áp cảm ứng từ sensor, xử lý và quy đổi thành lưu lượng, đồng thời chạy toàn bộ phần chẩn đoán và truyền thông.
Muốn đối chiếu với các đời khác trong cùng họ, xem so sánh IFC 050 / 070 / 100 / 300 / 400.

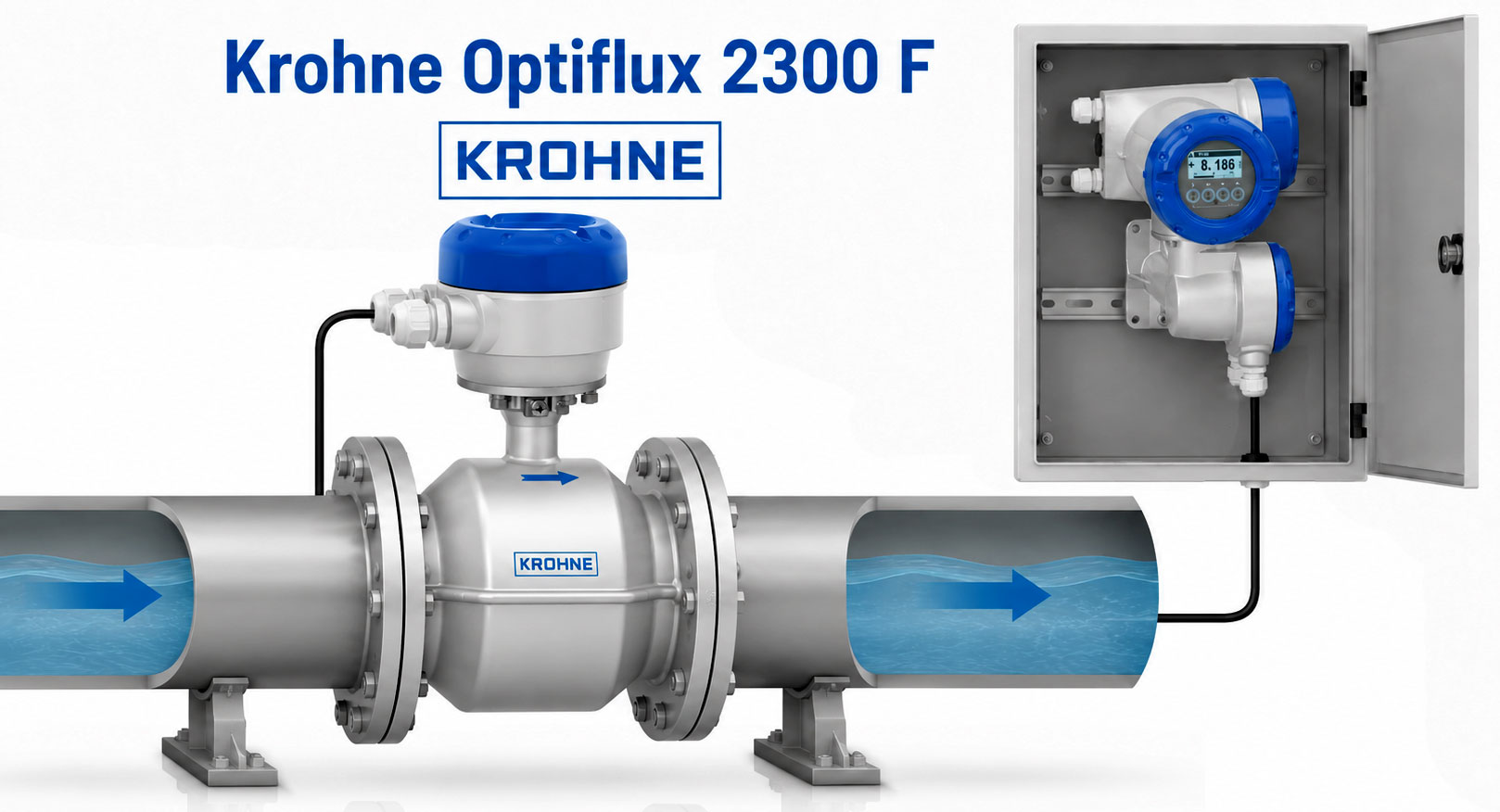

Bản compact gắn converter trực tiếp lên sensor. Bản remote (field version, ký hiệu 2300F) tách rời, nối bằng cáp tín hiệu chuyên dụng.

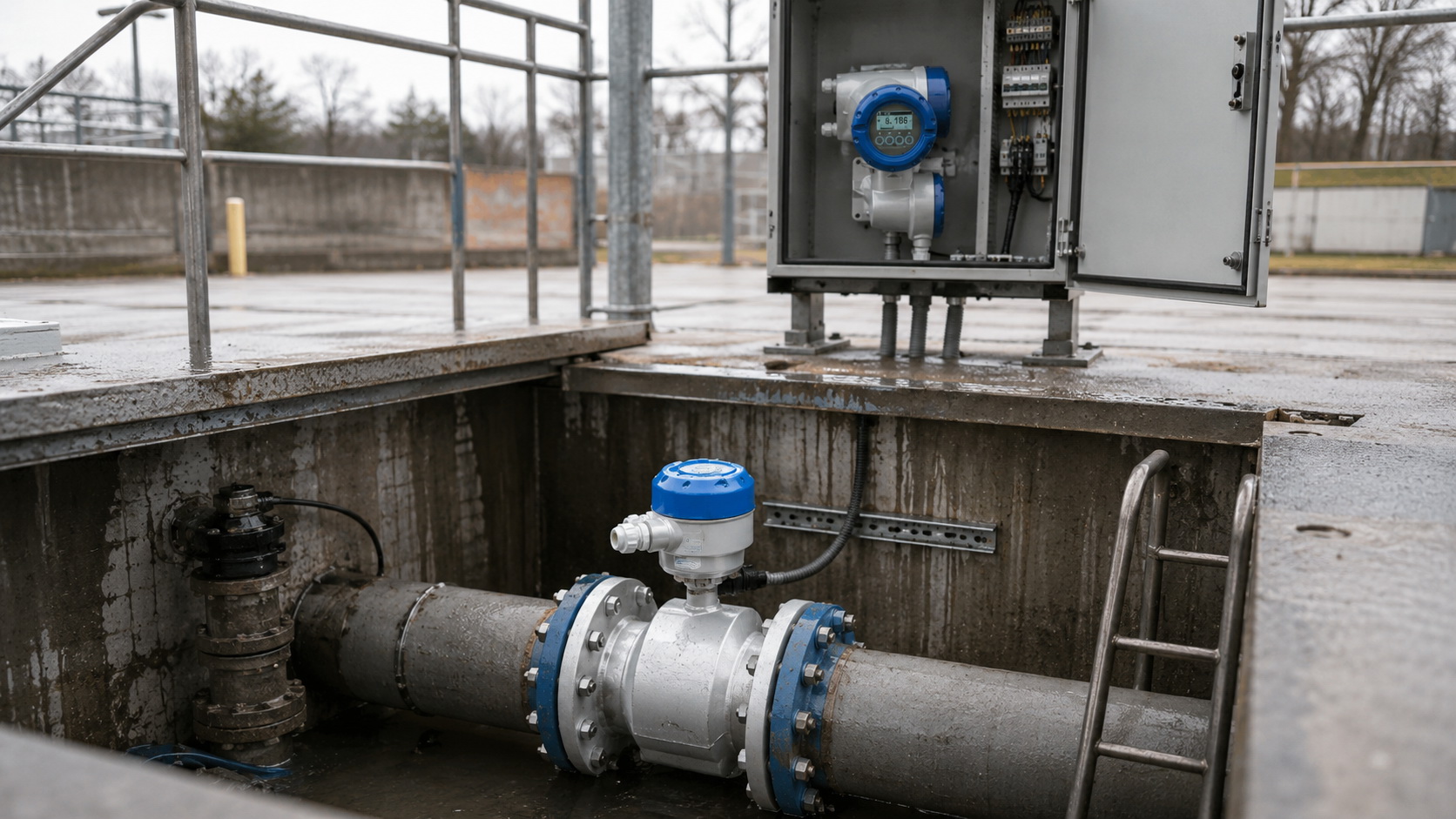

Với hố van, hố đồng hồ hoặc tuyến chôn ngầm, bản remote gần như luôn là lựa chọn đúng.
Khi chất lỏng dẫn điện chảy qua từ trường trong thân sensor, giữa hai điện cực xuất hiện một điện áp tỷ lệ thuận với vận tốc dòng chảy. IFC 300 đo điện áp này, nhân với tiết diện đã biết của thân đo và cho ra lưu lượng thể tích. Không có bộ phận nào chuyển động. Phần cơ chế đầy đủ được trình bày trong bài nguyên lý hoạt động của đồng hồ lưu lượng điện từ.
Ưu và nhược điểm của công nghệ này được phân tích chi tiết trong bài ưu điểm và nhược điểm của đồng hồ đo lưu lượng dạng điện từ.
Catalogue nào cũng liệt kê hàng chục tính năng. Dưới đây là những đặc tính mà trong thực tế dự án sẽ làm thay đổi chi phí thi công, khả năng nghiệm thu hoặc chi phí vận hành dài hạn.
Theo tài liệu kỹ thuật KROHNE, bộ đo OPTIFLUX 2300 với sensor 2000 và IFC 300 có chứng nhận OIML R49 accuracy class 1 và 2 cùng MID MI-001, cho cả bản compact và remote.
Đây là điều kiện cần khi điểm đo dùng để đối chiếu sản lượng hoặc làm căn cứ thanh toán. Xem thêm custody transfer là gì trong ngành cấp nước và tiêu chuẩn OIML R49 cho đồng hồ nước.
Thiết bị hỗ trợ lắp không cần đoạn ống thẳng trước và sau, theo MID MI-001 và OIML R49 class 1. Với hố đồng hồ chật hoặc tuyến hiện hữu, điều này cắt bỏ phần lớn chi phí cải tạo.
Cần nói chính xác: 0D/0D áp dụng trong phạm vi chứng nhận và cấu hình phù hợp. Ngoài phạm vi đó, vẫn phải đánh giá co, tê, van, bơm theo hướng dẫn lắp đặt. Tham khảo 0D/0D và U0D0 – chuẩn lắp đặt đồng hồ nước.
Tài liệu kỹ thuật OPTIFLUX 2300F nêu sai số tốt nhất đạt ±0,2% giá trị đo ±1 mm/s cho DN25…DN1600, và ±0,3% giá trị đo ±2 mm/s cho DN1800…DN3000.
Thành phần ±mm/s là phần cố định – chính nó làm sai số tương đối tăng mạnh khi vận tốc thấp. Đây là lý do không nên chọn DN chỉ theo đường kính tuyến ống.
Một dải rộng như vậy cho phép đồng bộ công nghệ đo từ đồng hồ nhánh tới tuyến truyền tải, dùng chung phụ tùng, chung cách cấu hình và chung quy trình bảo trì.
Với đơn vị vận hành nhiều cấp tuyến ống, giá trị này lớn hơn nhiều so với chênh lệch giá thiết bị ban đầu.
Mạng vòng và các DMA có khả năng đảo chiều dòng cần thiết bị đọc được cả hai chiều thay vì chỉ tổng hóa một phía.
Dữ liệu hướng dòng cũng là đầu vào hữu ích khi phân tích bất thường mạng lưới và kiểm tra ranh giới phân vùng.
Tiết diện thông suốt nên tổn thất áp thấp, không có chi tiết cơ khí để kẹt hoặc mòn. Trên tuyến DN lớn, phần tổn thất áp này quy đổi trực tiếp thành điện năng bơm.
Đồng thời phù hợp hơn với nước thải, bùn và nước có cặn trong giới hạn kỹ thuật của từng cấu hình.
Tài liệu kỹ thuật ghi cấp bảo vệ tiêu chuẩn IP66/67, tùy chọn IP68/NEMA 6P cho cấu hình separate phù hợp – tức là sensor chịu được ngập nước liên tục.
Kết hợp với bản remote: sensor nằm dưới hố, converter đặt ở vị trí cao và khô. Xem phân biệt các cấp bảo vệ IP20 đến IP68.
Thiết bị có thể dùng phương pháp tham chiếu ảo, cho phép lắp mà không cần grounding ring khi đáp ứng đủ điều kiện kỹ thuật của hãng.
Trên DN lớn, một cặp grounding ring không hề rẻ và còn thêm điểm rò tiềm ẩn. Chi tiết tại tham chiếu ảo – Virtual Reference.
IFC 300 hỗ trợ kiểm tra tại hiện trường bằng bộ công cụ OPTICHECK mà không phải tháo sensor khỏi tuyến ống.
Bộ chẩn đoán có thể nhận biết bám bẩn điện cực, thay đổi độ dẫn điện, bọt khí, chất rắn lơ lửng, ống rỗng hoặc chưa đầy và ảnh hưởng từ trường ngoài.
Về tín hiệu, thiết bị hỗ trợ 4…20 mA, HART, xung, Modbus, FOUNDATION Fieldbus, Profibus-PA/DP và PROFINET tùy cấu hình đặt hàng. Trong ngành nước Việt Nam, Modbus RTU vẫn là lựa chọn phổ biến nhất cho tủ RTU tại DMA và hệ SCADA nhà máy nước; nếu cần nắm giao thức, xem Modbus RTU / TCP / ASCII là gì.
Về vật liệu tiếp xúc nước uống, KROHNE công bố các phê duyệt gồm ACS, DVGW, NSF, TZW, KTW, WRAS, KIWA. Các phê duyệt này gắn với vật liệu liner, DN và order code cụ thể, không áp dụng mặc định cho mọi cấu hình.
Chọn DN đồng hồ bằng DN đường ống là sai lầm phổ biến nhất khi lập hồ sơ. Công cụ dưới đây tính lưu lượng theo tiết diện và vận tốc, đồng thời quy đổi công thức sai số của OPTIFLUX 2300 sang phần trăm thực tế ở điểm vận hành bạn nhập vào.
Ba con số này cộng với áp suất, nhiệt độ và tính chất lưu chất là đủ để chốt DN, chọn liner và ra được bảng đáp ứng thông số. Nếu tuyến của bạn là nước thô hoặc nước thải, xem thêm nhóm giải pháp đo lưu lượng nước thô và nước thải với OPTIFLUX 2050.
Đồng hồ tổng đầu vào, đầu ra và tuyến phân phối chính là nơi mọi báo cáo sản lượng bắt đầu. Yêu cầu ở đây là số liệu ổn định trong nhiều năm, truyền được về phòng điều khiển và có hồ sơ đủ để nghiệm thu. Bối cảnh đầy đủ của nhóm ứng dụng này nằm ở trang ứng dụng nhà máy nước và trạm xử lý nước.
Đây là nhóm ứng dụng mà OPTIFLUX 2300 tách khỏi các dòng đồng hồ điện từ thông thường. Khi số đọc là căn cứ thanh toán, hai bên cần thiết bị có chứng nhận đo lường pháp định, giấy hiệu chuẩn xuất xưởng và khả năng kiểm tra lại tại hiện trường mà không phải tháo khỏi tuyến. Thiếu một trong ba yếu tố đó, tranh chấp sản lượng gần như không có cách giải quyết kỹ thuật.
Với dải tới DN3000, thiết bị phủ được cả những tuyến truyền tải đường kính rất lớn. Ở quy mô này, cấu hình remote và khả năng lắp 0D/0D là hai yếu tố quyết định tính khả thi thi công. Tham khảo ghi nhận thực tế tại lắp đặt OPTIFLUX 2300 DN1600 tại nhà máy xử lý nước và lắp đặt đồng hồ điện từ DN2400 tại TP.HCM.
Trong một DMA, đồng hồ đầu vùng là nguồn dữ liệu để tính lưu lượng đêm nhỏ nhất và đánh giá hiệu quả can thiệp. Với DMA quy mô lớn hoặc có nguy cơ đảo chiều dòng, khả năng đo hai chiều và truyền dữ liệu về RTU là bắt buộc. Toàn bộ cách thiết kế và vận hành phân vùng nằm ở bài DMA là gì – thiết kế, triển khai, quản lý DMA, còn cấu hình thiết bị chuẩn cho một vùng đo được mô tả tại cấu hình DMA chuẩn: flowmeter, áp lực, PRV, datalogger, dashboard.
Với DMA nhỏ và trung bình, không có nguồn điện lưới, phương án phù hợp hơn thường là đồng hồ điện từ dùng pin WATERFLUX 3070F – phần VI so sánh cụ thể hai hướng này.
Không có bộ phận chuyển động trong dòng chảy nên công nghệ điện từ xử lý tốt lưu chất có cặn. Giới hạn hàm lượng chất rắn và khí cho phép được nêu trong catalogue theo từng cấu hình. Với nhà máy sản xuất và hệ nước làm mát, xem thêm ứng dụng nhà máy công nghiệp và nước làm mát.
Lưu lượng hiếm khi đứng một mình. Ghép cùng áp lực, chất lượng nước và trạng thái van bơm mới ra được bức tranh vận hành. Phần truyền dữ liệu về trung tâm có thể dùng thiết bị truyền dữ liệu từ xa như datalogger Cello 4S Hybrid; phần chất lượng nước có thể tham khảo hệ thống quan trắc chất lượng nước online.
Một thiết bị tốt vẫn có thể là lựa chọn sai cho một điểm đo cụ thể. Ba bảng dưới đây so theo tình huống thực tế thay vì chỉ đối chiếu thông số.
| Tiêu chí | OPTIFLUX 2300 | Đồng hồ cơ khí DN lớn | Nhận xét kỹ thuật | Khuyến nghị ứng dụng |
|---|---|---|---|---|
| Bộ phận chuyển động | Không | Có | Đồng hồ cơ mòn theo lưu lượng tích lũy, sai số trôi dần theo thời gian | Điểm đo chạy liên tục nhiều năm nên chọn điện từ |
| Tổn thất áp | Thấp, full bore | Cao hơn | Trên tuyến DN lớn, chênh lệch này quy đổi thành điện năng bơm | Tuyến truyền tải dài, hệ bơm công suất lớn |
| Lưu chất có cặn | Phù hợp trong giới hạn kỹ thuật | Dễ mài mòn và kẹt | Cơ cấu cơ khí là điểm yếu với nước thô và nước thải | Nước thô, nước thải, bùn: ưu tiên điện từ |
| Tích hợp SCADA | Sẵn nhiều chuẩn truyền thông | Tùy model, thường qua bộ phát xung | Đồng hồ cơ cho ít thông tin chẩn đoán | Điểm đo cần dữ liệu thời gian thực |
| Chi phí đầu tư ban đầu | Cao hơn | Thấp hơn | Chênh lệch thu hẹp khi tính cả bảo trì và thay thế theo vòng đời | Điểm đo phụ, ngân sách chặt: cân nhắc đồng hồ cơ |
| Nguồn điện | Cần cấp nguồn | Không cần | Vị trí không có điện lưới là hạn chế thực tế của bản dùng điện | Không có điện: xem phương án dùng pin ở mục 3 |
Nếu đang cân nhắc thay thế thiết bị hiện hữu, xem thêm thay thế đồng hồ nước dạng cơ bằng đồng hồ dạng điện từ.
| Tiêu chí | OPTIFLUX 2300 | Siêu âm clamp-on | Nhận xét kỹ thuật | Khuyến nghị ứng dụng |
|---|---|---|---|---|
| Cách lắp | Inline, phải cắt ống | Kẹp ngoài, không cắt ống | Clamp-on triển khai nhanh nhưng phụ thuộc chất lượng gá và vật liệu ống | Cần số liệu ngay, không dừng nước: chọn clamp-on |
| Vai trò phép đo | Đo cố định, số liệu chính thức | Đo khảo sát, kiểm chứng tạm thời | Hai thiết bị phục vụ hai mục đích khác nhau, không thay thế nhau | Dùng clamp-on để khảo sát trước, đặt inline sau |
| Độ ổn định dài hạn | Cao nếu lắp đúng | Phụ thuộc điều kiện tiếp xúc và bám bẩn thành ống | Clamp-on nhạy với thay đổi bề mặt và couplant | Điểm đo lâu dài nên dùng inline |
| Đo giao nhận | Có cấu hình phù hợp | Thường không phải lựa chọn chính | Yêu cầu chứng nhận đo lường pháp định là rào cản chính | Custody transfer: chọn OPTIFLUX 2300 |
Phương án khảo sát không cắt ống: xem đo lưu lượng không cần cắt ống với OPTISONIC 6300P.
| Phương án | Định vị chính | Nguồn cấp | Nhận xét kỹ thuật | Khuyến nghị ứng dụng |
|---|---|---|---|---|
| OPTIFLUX 2300 | Điểm đo yêu cầu cao, DN lớn, custody transfer | Điện lưới | Chứng nhận đo lường, chẩn đoán mở rộng, nhiều chuẩn truyền thông | Đồng hồ tổng, giao nhận, tuyến truyền tải |
| OPTIFLUX 2100 | Nước và nước thải tiêu chuẩn | Điện lưới | Cấu hình gọn hơn cho ứng dụng không yêu cầu đo lường pháp định | Điểm đo nội bộ, giám sát quá trình |
| OPTIFLUX 2050 | Nước thô, nước thải | Điện lưới | Định vị cho lưu chất khó, hạ tầng cấp nước thô | Trạm bơm nước thô, xử lý nước thải |
| WATERFLUX 3070F | DMA không có nguồn điện | Pin | Buồng đo hình chữ nhật, tối ưu cho đo dòng chảy thấp trong phân vùng | Đồng hồ phân vùng DMA, hố van xa lưới điện |
| TIDALFLUX 2300 | Ống chảy không đầy | Điện lưới | Dành riêng cho tuyến thoát nước chảy một phần tiết diện | Cống thoát, tuyến nước thải không đầy ống |
Toàn bộ danh mục có tại nhóm đồng hồ nước dạng điện từ và thương hiệu KROHNE.
Các cấu hình dưới đây là điểm khởi đầu để lập hồ sơ, không thay thế bước tính toán cụ thể. Thông số cuối cùng xác định theo hồ sơ tính toán từng dự án.
| Kịch bản | Dạng lắp | Cấp bảo vệ | Tín hiệu ưu tiên | Lưu ý cấu hình |
|---|---|---|---|---|
| Đồng hồ tổng nhà máy nước | Remote hoặc compact tùy mặt bằng | IP66/67 nếu phòng khô | 4–20 mA HART hoặc Modbus RTU | Liner phù hợp nước sạch; bổ sung chứng nhận OIML R49 / MI-001 nếu số liệu dùng cho đối chiếu sản lượng |
| Đồng hồ phân vùng DMA | Remote | IP68 cho sensor nếu hố có nguy cơ ngập | Modbus RTU hoặc xung về RTU | Bật đo hai chiều; converter đặt trong tủ RTU; bật chẩn đoán để theo dõi tình trạng quá trình |
| Tuyến truyền tải DN lớn | Remote | Theo môi trường thực tế tại vị trí lắp | Truyền về SCADA | Chuẩn mặt bích theo hồ sơ thiết kế; cân nhắc liner chịu mài mòn; xem xét chứng nhận đo lường nếu là điểm giao nhận |
| Hố van ngập hoặc tuyến chôn ngầm | Remote bắt buộc | IP68 cho sensor | Theo hệ thống thu thập hiện có | Converter đặt vị trí cao và khô; chọn chiều dài và loại cáp tín hiệu theo khoảng cách; bổ sung hộp đấu nối chống ẩm |
| Nước thải, bùn, nước công nghiệp | Remote hoặc compact | Theo môi trường lắp đặt | Về PLC hoặc SCADA | Chọn liner chống mài mòn và vật liệu điện cực theo lưu chất; kiểm tra giới hạn hàm lượng chất rắn và khí theo catalogue |
Datasheet theo đúng order code, bản vẽ kích thước và trọng lượng, bản vẽ lắp đặt, sơ đồ đấu nối tín hiệu, tài liệu vật liệu liner và điện cực.
Giấy hiệu chuẩn xuất xưởng, chứng nhận OIML R49 và MID MI-001 nếu điểm đo dùng cho giao nhận, biên bản kiểm tra xuất xưởng.
Về quy định trong nước, xem kiểm định đồng hồ đo nước tại Việt Nam.
Quy trình kiểm tra tại chỗ bằng OPTICHECK, kế hoạch kiểm định định kỳ, và phương án tái kiểm định đồng hồ điện từ khi hết chu kỳ.
Lạc Việt là đơn vị cung cấp thiết bị KROHNE tại Việt Nam và hỗ trợ khách hàng ở ba việc cụ thể: rà soát thông số đầu vào để chốt cấu hình, đồng bộ phần phụ kiện và tín hiệu để không phát sinh khi thi công, và định hướng bộ hồ sơ phục vụ nghiệm thu. Với các dự án cần phối hợp cả thiết bị đo và vật tư đường ống, có thể xem thêm nhóm hạ tầng kỹ thuật và vật tư đường ống.
Mọi chất lỏng có độ dẫn điện: nước sạch, nước thô, nước thải, bùn, slurry, nước công nghiệp và nước biển. Thiết bị không đo được khí, hơi, dầu khoáng hay các chất lỏng không dẫn điện. Giới hạn cụ thể về độ dẫn điện tối thiểu và hàm lượng chất rắn cần tra theo datasheet của cấu hình đặt hàng.
Không nên. DN đồng hồ phải được chọn theo dải lưu lượng thực tế để vận tốc rơi vào vùng làm việc hợp lý. Nếu tuyến ống lớn nhưng lưu lượng thấp, vận tốc qua đồng hồ sẽ thấp và sai số tương đối tăng nhanh do thành phần cố định ±mm/s. Công cụ ở phần IV cho phép kiểm tra ngay bằng số trước khi chốt.
Bản compact gắn bộ chuyển đổi trực tiếp lên thân đo, gọn và ít dây. Bản remote tách bộ chuyển đổi ra vị trí khác, nối bằng cáp tín hiệu. Với hố van, hố đồng hồ, tuyến chôn ngầm hoặc bất kỳ vị trí nào khó tiếp cận để đọc số và cấu hình, bản remote là lựa chọn đúng.
Có, trong phạm vi chứng nhận và với cấu hình phù hợp, theo MID MI-001 và OIML R49 accuracy class 1. Ngoài phạm vi đó vẫn cần đánh giá điều kiện thủy lực thực tế và tuân thủ hướng dẫn lắp đặt của hãng. Đây là chi tiết nên xác nhận bằng văn bản khi đưa vào thuyết minh kỹ thuật.
Cấp bảo vệ tiêu chuẩn của sensor là IP66/67, và có tùy chọn IP68/NEMA 6P cho cấu hình separate phù hợp – tức là chịu được ngập nước liên tục. Phương án thường dùng là đặt sensor dưới hố với cấu hình IP68 và đưa bộ chuyển đổi lên vị trí cao, khô, dễ thao tác.
Không phải lúc nào cũng cần. Thiết bị hỗ trợ phương pháp tham chiếu ảo Virtual Reference, cho phép bỏ grounding ring khi đáp ứng đủ điều kiện kỹ thuật của hãng. Cần diễn đạt chính xác là "có thể không cần grounding ring khi chọn tùy chọn Virtual Reference và thỏa mãn điều kiện áp dụng", không phải "không cần tiếp địa".
Bộ chuyển đổi IFC 300 hỗ trợ kiểm tra tại chỗ bằng công cụ OPTICHECK, cho phép đánh giá tình trạng thiết bị tại hiện trường mà không tháo sensor. Với đồng hồ DN lớn, đây là điểm khác biệt lớn về chi phí vận hành, vì tháo thiết bị đồng nghĩa với dừng nước hoặc dựng bypass. Yêu cầu kiểm định pháp định theo quy định trong nước là việc riêng, cần tra theo quy định hiện hành.
Tùy cấu hình đặt hàng, thiết bị hỗ trợ 4…20 mA, HART, xung, Modbus, FOUNDATION Fieldbus, Profibus-PA/DP và PROFINET. Trong ngành nước Việt Nam, Modbus RTU là lựa chọn phổ biến nhất cho tủ RTU tại DMA và SCADA nhà máy nước. Nên chốt chuẩn truyền thông theo hệ đang chạy ngay từ bước đặt hàng để tránh phát sinh bộ chuyển đổi giao thức.
Câu hỏi quyết định là điểm đo có nguồn điện lưới hay không, và có phải điểm giao nhận hay không. OPTIFLUX 2300 phù hợp cho đồng hồ tổng, tuyến DN lớn và điểm đo giao nhận cần chứng nhận đo lường pháp định. WATERFLUX 3070 dùng pin, tối ưu cho đồng hồ phân vùng DMA ở vị trí không có điện lưới và lưu lượng đêm thấp. Nhiều dự án dùng cả hai ở hai lớp khác nhau của mạng lưới.
Tối thiểu: DN tuyến ống, lưu lượng nhỏ nhất – trung bình – lớn nhất, loại lưu chất, áp suất và nhiệt độ làm việc, tiêu chuẩn mặt bích, mô tả vị trí lắp đặt kèm nguy cơ ngập, hệ thống thu thập dữ liệu hiện có và yêu cầu chứng nhận nếu là điểm đo giao nhận. Có đủ những mục này thì bảng cấu hình và khoảng giá có thể ra ngay trong lần trao đổi đầu tiên.
Với đồng hồ DN lớn, chọn sai cấu hình thường chỉ lộ ra ở bước nghiệm thu – khi đã quá muộn để đổi. Cách nhanh nhất là gửi thông số thô, phần còn lại chúng tôi rà soát cùng bạn.
