Hệ thống quan trắc chất lượng nước online KROHNE

Hệ thống quan trắc chất lượng nước online KROHNE

Hệ thống quan trắc chất lượng nước online là giải pháp tích hợp thiết bị đo, lấy mẫu, truyền dữ liệu và SCADA để giám sát liên tục các chỉ tiêu như pH, Clo dư, độ đục và độ dẫn điện. Giải pháp này giúp cảnh báo sớm, tối ưu vận hành và nâng cao chất lượng dịch vụ cấp nước.

Giới thiệu

Giải pháp giám sát & SCADA toàn diện cho ngành cấp nước

Trong ngành cấp nước hiện đại, kiểm soát chất lượng nước theo thời gian thực là yêu cầu quan trọng để đảm bảo an toàn, ổn định vận hành và nâng cao chất lượng dịch vụ. Hệ thống quan trắc chất lượng nước online KROHNE được xây dựng như một giải pháp tích hợp, gồm thiết bị đo chất lượng nước, hệ thống lấy mẫu, truyền dữ liệu từ xa và nền tảng SCADA. Nhờ đó, đơn vị vận hành có thể giám sát liên tục các chỉ tiêu như pH, Clo dư, độ đục và độ dẫn điện, đồng thời nhận cảnh báo sớm khi có biến động chất lượng nước hoặc sự cố hệ thống trong toàn mạng lưới cấp nước.

I. Tổng quan hệ thống quan trắc chất lượng nước online KROHNE

Trong ngành cấp nước hiện đại, việc kiểm soát chất lượng nước theo thời gian thực (real-time – thời gian thực) là yêu cầu bắt buộc.

Hệ thống quan trắc chất lượng nước online KROHNE là giải pháp tích hợp:

• Thiết bị đo chất lượng nước chuẩn châu Âu
• Hệ thống lấy mẫu tối ưu
• Truyền dữ liệu từ xa
• Nền tảng SCADA (Supervisory Control And Data Acquisition – hệ thống giám sát và thu thập dữ liệu)

➡️ Cho phép giám sát toàn bộ mạng lưới cấp nước 24/7 – chính xác – tự động

Theo thiết kế, hệ thống có khả năng đo liên tục các chỉ tiêu quan trọng:

1. pH
2. Clo dư
3. Độ đục
4. Độ dẫn điện

II. Cấu trúc tổng thể hệ thống quan trắc nước online

1. Mô hình hệ thống

Hệ thống được thiết kế theo mô hình nhiều lớp:

1. Lớp thiết bị hiện trường
2. Lớp thu thập dữ liệu (RTU / PLC)
3. Lớp truyền thông
4. Lớp máy chủ & cơ sở dữ liệu
5. Lớp phần mềm SCADA
6. Lớp người dùng vận hành

👉 Đây là kiến trúc tiêu chuẩn SCADA trong ngành nước

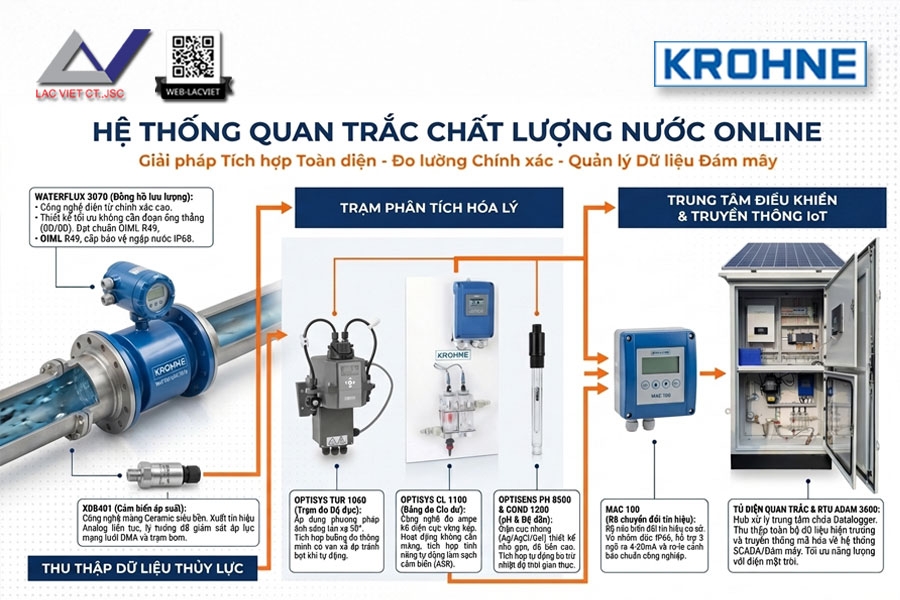

📌 HÌNH 1: Sơ đồ tổng thể hệ thống quan trắc + SCADA

2. Thiết bị hiện trường (Field Devices – thiết bị đo tại hiện trường)

Bao gồm:

• Bảng phân tích nước Krohne
• Cảm biến chất lượng nước KROHNE
• Đồng hồ đo lưu lượng điện từ KROHNE
• Cảm biến áp lực
• Logger / RTU

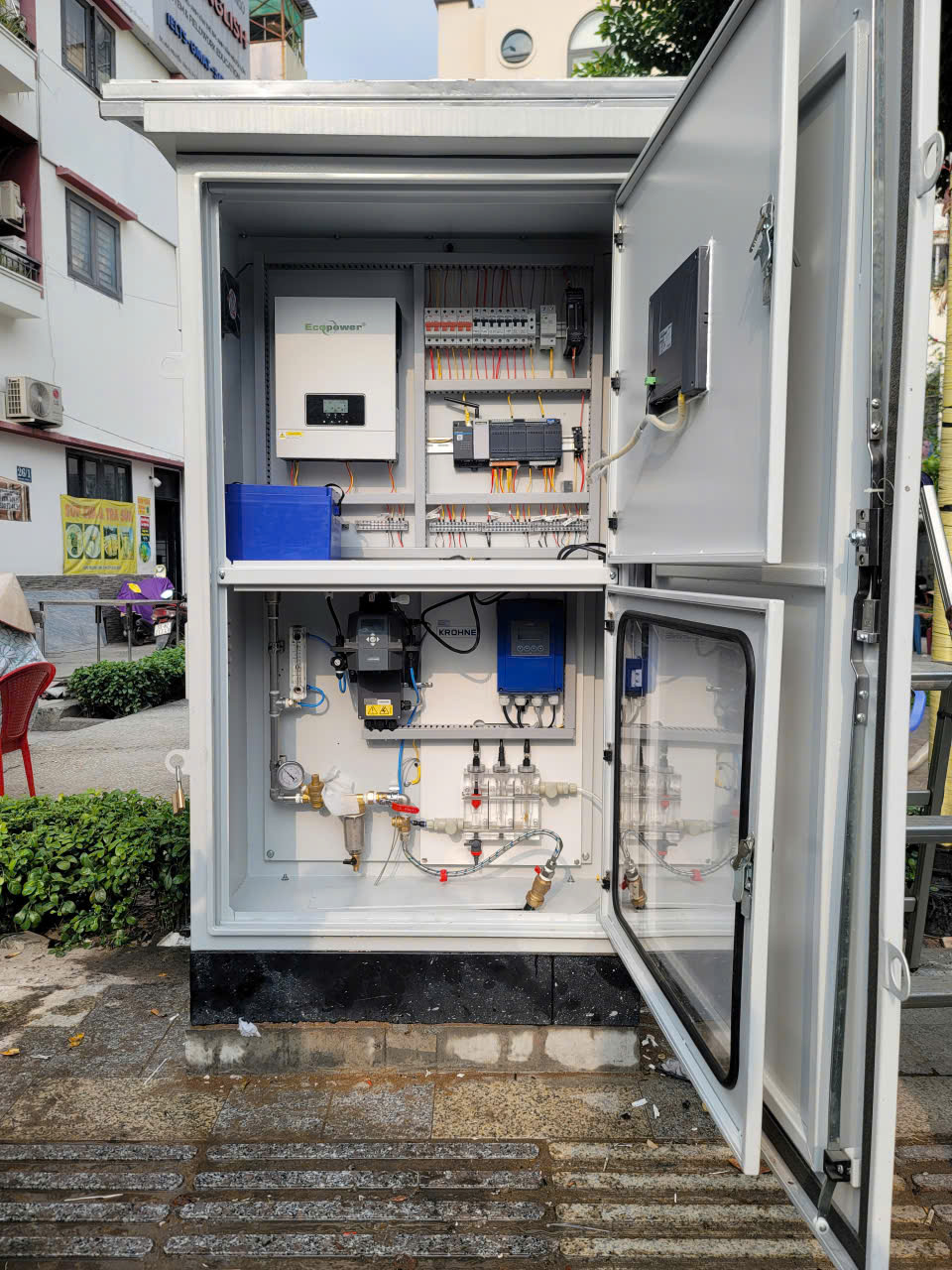

📌 Hình 2: Thiết bị Krohne bên trong tủ quan trắc chất lượng nước - đặt ngoài trời

👉 Sản phẩm, thiết bị Krohne:

• Đồng hồ đo lưu lượng điện từ KROHNE
• Thiết bị đo áp lực nước OPTIBAR P 1010, OPTIBAR PM 3050
• Thiết bị đo độ đục OPTISYS TUR 1060
• logger thu thập dữ liệu ngành nước

3. Tủ quan trắc chất lượng nước online

Theo bản vẽ kỹ thuật, tủ quan trắc thường có cấu hình:

1. 2 lớp cửa (ngoài + trong quan sát)
2. Tích hợp pin năng lượng mặt trời
3. Bố trí 3 khoang: điện – đo – lấy mẫu
4. Panel đi dây phía sau đảm bảo thẩm mỹ

III. Nguyên lý hoạt động của hệ thống

1. Lấy mẫu nước

• Trích từ đường ống chính
• Áp lực: 1 – 3 bar
• Lưu lượng: 0.3 – 1.0 lít/phút

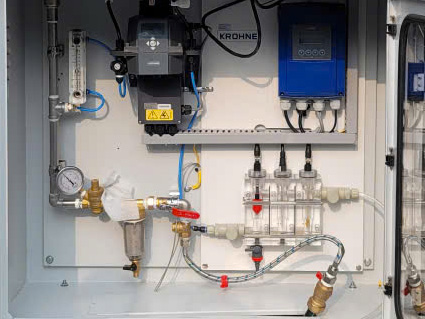

2. Hệ thống ổn định mẫu (Sample Conditioning – hệ thống ổn định mẫu)

Bao gồm:

• Bẫy khí
• Bộ giảm áp
• Flow cell (buồng đo)
• Van điều tiết

👉 Đây là yếu tố quyết định độ chính xác phép đo

3. Đo lường bằng thiết bị KROHNE

Các thiết bị tiêu biểu (có thể option tùy biến với từng dự án):

• OPTISYS CL 1100 (Clo dư)
• OPTISENS PH 8500
• OPTISYS TUR 1060
• SMARTPAT COND 1200

4. Truyền dữ liệu

• 4G / LTE / NB-IoT
• Modbus TCP/IP
• RS485

5. Giám sát qua SCADA

• Hiển thị realtime
• Cảnh báo vượt ngưỡng
• Lưu trữ dữ liệu

IV. Hệ thống SCADA trong quan trắc nước

1. SCADA là gì?

SCADA (Supervisory Control And Data Acquisition) là hệ thống:

• Thu thập dữ liệu
• Giám sát vận hành
• Cảnh báo và điều khiển

👉 Là “bộ não trung tâm” của toàn hệ thống

Xem thêm: Hệ thống SCADA trong ngành nước hoạt động như thế nào

2. Kiến trúc SCADA trong hệ thống nước

Gồm 6 lớp chính:

1. Thiết bị hiện trường
2. RTU / PLC
3. Truyền thông
4. Server
5. Phần mềm SCADA
6. Người dùng

📌 [HÌNH 3: Kiến trúc SCADA nhiều lớp]

3. Chức năng chính của SCADA

3.1 Giám sát realtime

• Lưu lượng
• Áp lực
• Chất lượng nước

3.2 Cảnh báo thông minh

• Vượt ngưỡng Clo
• Độ đục tăng
• Mất tín hiệu

3.3 Lưu trữ & truy xuất dữ liệu

• Theo ngày / tháng / năm

3.4 Dashboard & biểu đồ

📌 [HÌNH 4: Dashboard SCADA]

4. Tích hợp nâng cao

• DMA (District Metered Area – khu vực quản lý nước)
• NRW (Non-Revenue Water – thất thoát nước)
• GIS (bản đồ mạng lưới)
• Mô hình thủy lực

👉 Đây là nền tảng Smart Water – cấp nước thông minh

V. Các chỉ tiêu quan trắc nước quan trọng

1. Clo dư

• Dải đo: 0.03 – 20 mg/l
• Đảm bảo khử trùng

2. pH

• Dải: 1 – 14
• Ảnh hưởng ăn mòn & xử lý

3. Độ đục

• 0 – 100 NTU
• Theo tiêu chuẩn ISO 7027

4. Độ dẫn điện

• 0.1 – 1000 µS/cm
• Phát hiện thay đổi nguồn

VI. Lợi ích của hệ thống KROHNE + SCADA

1. Giám sát 24/7

Không phụ thuộc lấy mẫu thủ công

2. Cảnh báo sớm

Phát hiện ngay:

• Ô nhiễm
• Mất Clo
• Sự cố hệ thống

3. Tối ưu vận hành

• Giảm hóa chất
• Giảm nhân công
• Giảm bảo trì

4. Nâng cao chất lượng dịch vụ

• Giảm khiếu nại
• Tăng uy tín đơn vị cấp nước

VII. So sánh quan trắc online và truyền thống

VIII. Hệ thống quan trắc nước trong Smart Water

Hệ thống đóng vai trò:

• Nền tảng dữ liệu
• Kết nối SCADA
• Hỗ trợ DMA – NRW

➡️ Hướng tới Digital Water Utility (cấp nước số hóa)

Tham khảo:

• DMA là gì trong cấp nước và cách triển khai
• Giải pháp giảm thất thoát nước NRW

IX. Internal link đề xuất

👉 Bố trí rải trong bài:

1. đồng hồ đo nước thô
2. đồng hồ đo lưu lượng điện từ
3. cảm biến áp lực đường ống
4. thiết bị đo clo dư online
5. cảm biến pH nước
6. thiết bị đo độ đục nước
7. cảm biến độ dẫn điện nước
8. hệ thống SCADA ngành nước
9. giải pháp DMA ngành nước
10. giảm thất thoát nước NRW
11. hệ thống giám sát áp lực nước
12. giải pháp Smart Water

X. Kết luận

Hệ thống quan trắc chất lượng nước online KROHNE không chỉ là giải pháp đo lường mà còn là nền tảng giám sát và quản trị dữ liệu cho ngành cấp nước. Với cấu trúc nhiều lớp gồm thiết bị hiện trường, RTU/PLC, truyền thông và SCADA, hệ thống hỗ trợ giám sát 24/7, cảnh báo sớm, giảm phụ thuộc lấy mẫu thủ công và tạo nền tảng cho Smart Water. Doanh nghiệp cấp nước, khu công nghiệp và đơn vị vận hành có thể triển khai giải pháp theo quy mô dự án thực tế để nâng cao hiệu quả kiểm soát chất lượng nước. Liên hệ tư vấn kỹ thuật để được thiết kế cấu hình hệ thống phù hợp với yêu cầu giám sát và vận hành của công trình.

📣 Liên hệ Công ty Lạc Việt để được tư vấn:

1. Giải pháp quan trắc nước online KROHNE
2. Tích hợp SCADA toàn hệ thống
3. Triển khai nhanh – tối ưu chi phí

FAQ❓

Câu 1: Hệ thống quan trắc chất lượng nước online KROHNE đo được những chỉ tiêu nào?

Hệ thống theo bài viết có khả năng đo liên tục các chỉ tiêu quan trọng gồm pH, Clo dư, độ đục và độ dẫn điện. Đây là các thông số cốt lõi để theo dõi chất lượng nước trong mạng lưới cấp nước.

Câu 2: Hệ thống quan trắc nước online gồm những thành phần nào?

Hệ thống được thiết kế theo mô hình nhiều lớp gồm thiết bị hiện trường, lớp thu thập dữ liệu RTU/PLC, lớp truyền thông, máy chủ và cơ sở dữ liệu, phần mềm SCADA và lớp người dùng vận hành. Ở hiện trường có bảng phân tích nước, cảm biến chất lượng nước, đồng hồ đo lưu lượng, cảm biến áp lực và logger/RTU.

Câu 3: Giải pháp này phù hợp với những ứng dụng nào?

Theo nội dung trang, hệ thống phù hợp cho nhà máy nước và mạng lưới đô thị, khu công nghiệp cùng các hệ thống cooling/process, cũng như các ứng dụng HVAC, MEP và PCCC. Đây là giải pháp có thể tích hợp thêm DMA, NRW, GIS và mô hình thủy lực trong định hướng Smart Water.

-----------------------------------------
