Giải pháp ống nhựa CPVC màu cam cho hệ thống chữa cháy tự động sprinkler: không hàn nóng tại công trường, không sơn chống gỉ, trọng lượng nhẹ và không bị ăn mòn. Kèm bảng quy cách, khung tiêu chuẩn – pháp lý, so sánh với ống thép và lưu ý thi công dán keo theo ASTM F493.
Hệ chữa cháy chỉ hoạt động vài phút trong cả vòng đời công trình — nhưng phải chắc chắn hoạt động đúng vào phút đó. Vấn đề của tuyến ống thép là nó âm thầm xuống cấp suốt những năm không dùng đến.
Trong hệ sprinkler dùng ống thép, nước đứng yên trong đường ống nhiều năm liền. Quá trình ăn mòn điện hóa và ăn mòn vi sinh (MIC) diễn ra từ bên trong: thành ống mỏng dần, gỉ bong ra tạo cặn, cặn tích tụ ở nhánh nhỏ và đầu phun. Hậu quả không chỉ là rò rỉ — mà là giảm lưu lượng, tắc đầu sprinkler và mất khả năng bảo vệ đúng lúc cần nhất. Cơ chế này được phân tích kỹ trong bài phân tích cơ chế ăn mòn hệ thống PCCC và phản ứng điện hóa gây ăn mòn.
Ống CPVC PCCC nhãn hiệu TFS được sản xuất cho đúng bài toán này. Là ống nhựa CPVC (PVC sau clo hóa) màu cam nhận diện, sản phẩm không bị ăn mòn, không cần sơn phủ chống gỉ, trọng lượng nhẹ và kết nối bằng keo dán chuyên dụng thay vì hàn nóng tại công trường. Đây là hướng đã phổ biến trên thế giới và đang được áp dụng ngày càng nhiều tại Việt Nam — xem thêm xu hướng thay thế ống thép trên toàn cầu.
Ống thép trong hệ sprinkler bị ăn mòn điện hóa và vi sinh suốt thời gian chờ, tạo cặn và làm mỏng thành ống mà không ai nhìn thấy.
Cặn gỉ trôi theo dòng, đọng ở nhánh nhỏ và đầu phun — hệ vẫn "có nước" nhưng không còn đạt lưu lượng thiết kế khi chữa cháy.
Hàn ống thép tại công trường phát sinh nhiệt, tia lửa, cần giấy phép làm việc nóng và kéo dài tiến độ trong khu vực đang vận hành.

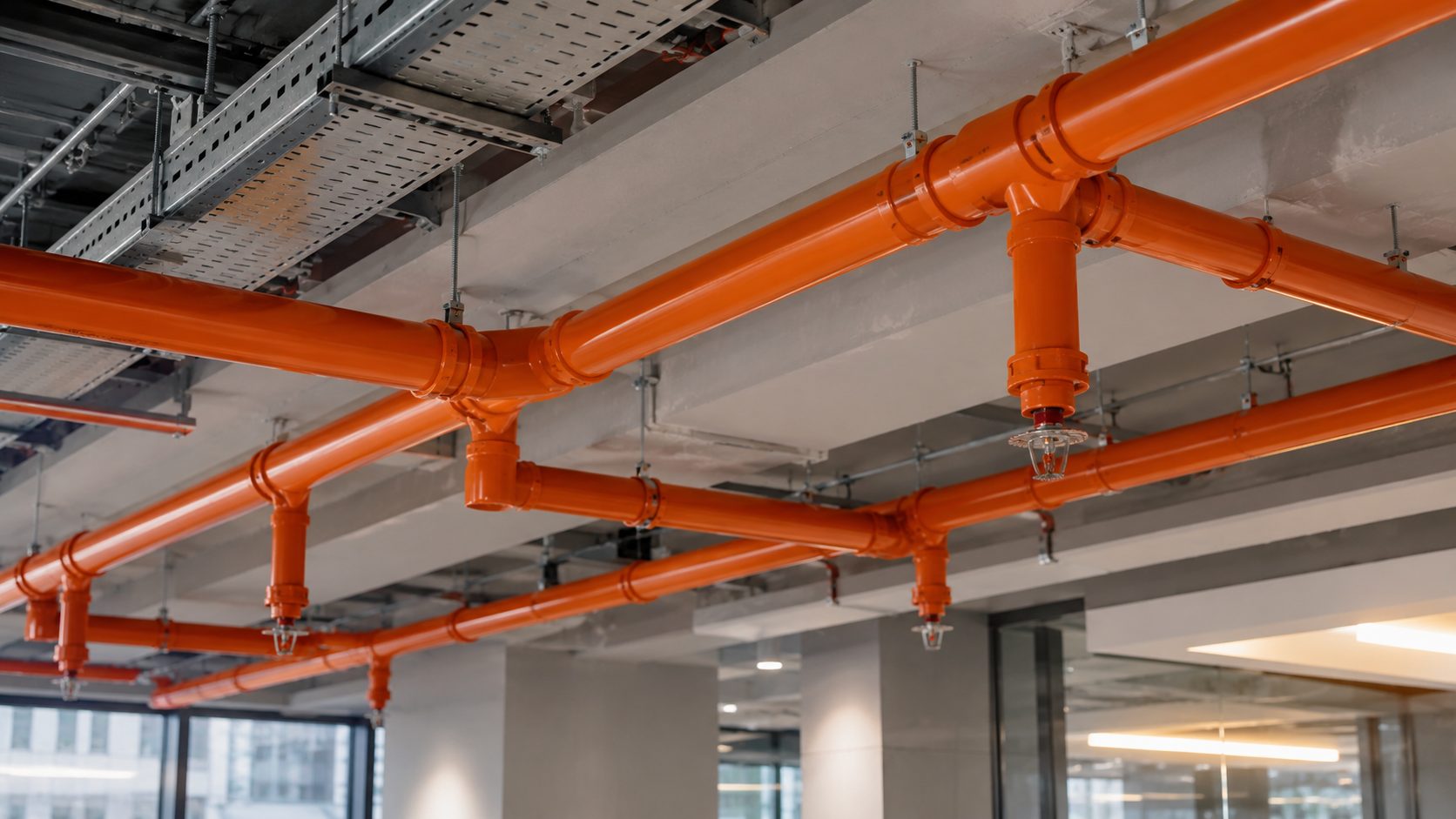

CPVC PCCC nhãn hiệu TFS (thuộc hệ sản phẩm GS/TFS của T&S Việt Nam) là ống và phụ kiện nhựa kỹ thuật dùng cho hệ thống cấp nước chữa cháy tự động sprinkler. Nhận diện bằng màu cam đặc trưng của ngành PCCC, hệ đi đồng bộ ống + phụ kiện + keo dán chuyên dụng, và có thể kết nối chuyển tiếp với hệ ống kim loại bằng phụ kiện phù hợp.
Dải đường kính phủ từ nhánh sprinkler nhỏ đến tuyến ống chính trong nhà, theo một cấp áp lực thống nhất cho hệ chữa cháy.
| Hạng mục | Thông số | Ghi chú ứng dụng |
|---|---|---|
| Vật liệu | CPVC (PVC sau clo hóa) | Không ăn mòn, không cần sơn chống gỉ |
| Màu sắc | Cam nhận diện PCCC | Phân biệt rõ với hệ cấp nước và hệ công nghiệp |
| Dải đường kính | DN20 – DN150 | Từ nhánh sprinkler tới tuyến ống chính trong nhà |
| Cấp áp lực | PN12 | Áp làm việc theo hồ sơ thiết kế được duyệt |
| Kết nối | Keo dán dung môi chuyên dụng | Không hàn nhiệt, không hàn hồ quang |
| Chuyển tiếp kim loại | Qua phụ kiện phù hợp | Đấu nối với riser/tuyến thép hiện hữu |
Các cỡ trong danh mục: DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN110, DN125, DN140, DN150. Kích thước chi tiết, độ dày thành ống và áp suất làm việc theo nhiệt độ cần đối chiếu catalogue/datasheet TFS mới nhất.
Hệ sprinkler CPVC cần dùng đồng bộ ống và phụ kiện CPVC cùng hệ: co, tê, reducer, nối, đầu nối sprinkler và phụ kiện chuyển tiếp ren kim loại. Không trộn vật tư khác hệ khi chưa có xác nhận kỹ thuật, vì mối nối dán keo chỉ đạt độ bền thiết kế khi ống và phụ kiện cùng vật liệu, cùng dung sai.
Bản vẽ PCCC ở Việt Nam thường dùng lẫn DN, inch và phi. Khi bóc khối lượng hoặc so bảng vật tư giữa phương án thép và phương án CPVC, dùng bảng quy đổi DN sang mm/inch và bảng quy đổi kích thước ống CPVC để tránh sai cỡ khi đặt hàng.
Đây là phần quan trọng nhất của chủ đề này. Với hệ chữa cháy, vật liệu tốt là chưa đủ — phải đúng tiêu chuẩn và được chấp thuận trong hồ sơ thiết kế.
| Tiêu chuẩn | Vai trò |
|---|---|
| UL 1821 | Tiêu chuẩn cho ống và phụ kiện CPVC dùng trong hệ thống sprinkler chữa cháy |
| TCVN 12653 | Tiêu chuẩn Việt Nam cho hệ ống CPVC dùng cho hệ thống sprinkler |
| QCVN 16:2023/BXD | Quy chuẩn kỹ thuật quốc gia về sản phẩm, hàng hóa vật liệu xây dựng |
| ASTM F493 | Keo dán dung môi (solvent cement) dùng cho ống và phụ kiện CPVC |
Chi tiết từng tiêu chuẩn xem tại TCVN 12653:2019 CPVC cho hệ sprinkler, tiêu chuẩn ASTM cho ống và phụ kiện CPVC PCCC và tiêu chuẩn Việt Nam cho ống CPVC PCCC.
Trình tự thực tế nên đi theo thứ tự: xác nhận CPVC được chấp nhận cho loại công trình và hạng mục cụ thể → đưa vật liệu vào hồ sơ thiết kế → thẩm duyệt → thi công → thử áp và nghiệm thu. Tham khảo công tác thẩm duyệt thiết kế và nghiệm thu PCCC và tiêu chuẩn PCCC và các văn bản pháp luật liên quan.
Bộ tài liệu kỹ thuật hệ CPVC xem thêm tại tiêu chuẩn kỹ thuật CPVC trong hệ thống PCCC.

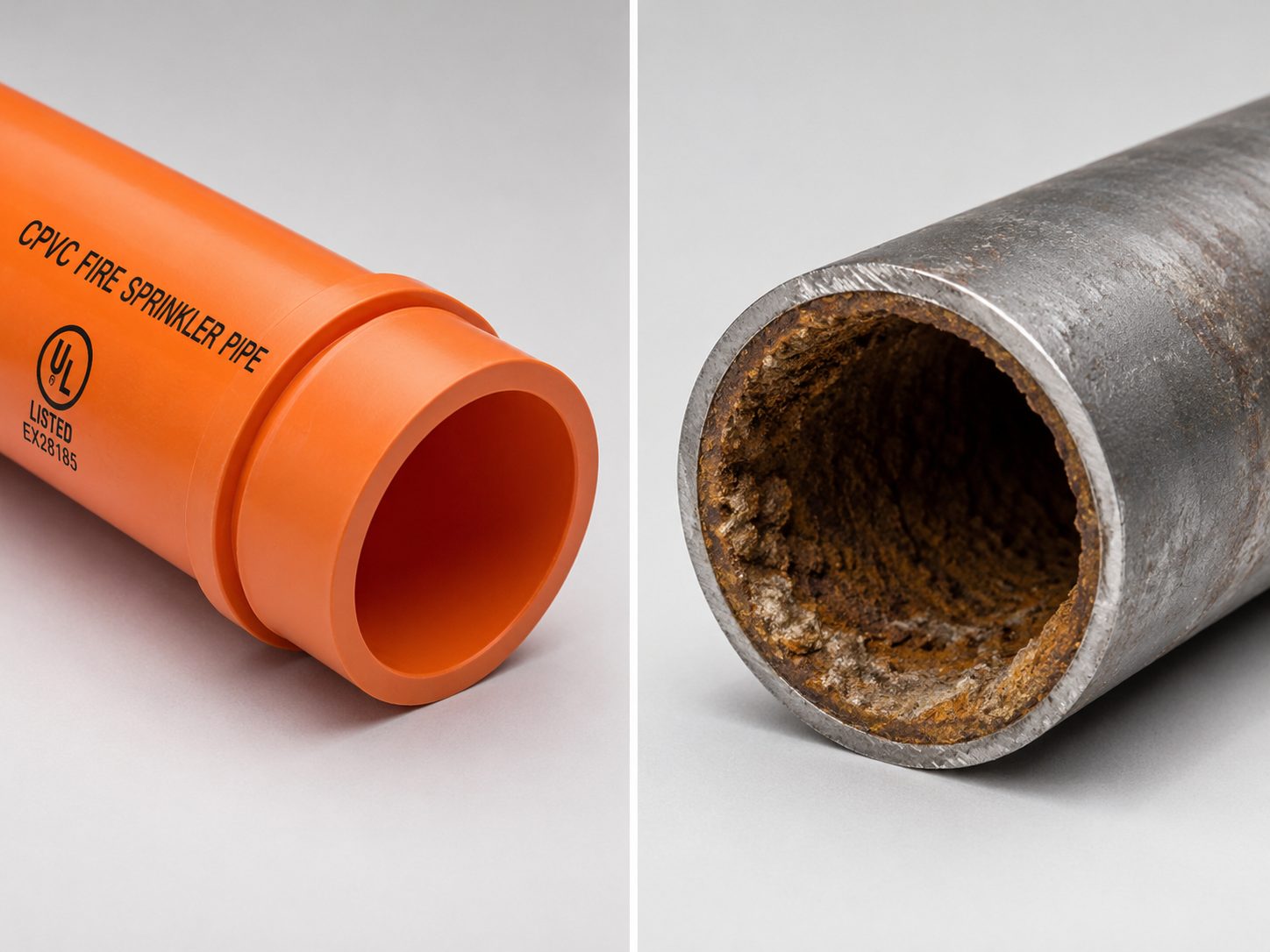

Ống thép vẫn là lựa chọn đúng ở nhiều vị trí. Bảng dưới so theo góc nhìn ứng dụng để chọn đúng vật liệu cho đúng hạng mục, không phải để kết luận vật liệu nào "hơn".
| Tiêu chí | CPVC PCCC (TFS) | Ống thép | Nhận xét kỹ thuật |
|---|---|---|---|
| Ăn mòn | Không bị ăn mòn | Ăn mòn điện hóa & vi sinh | Ưu thế rõ của CPVC ở hệ ướt để lâu không dùng |
| Hiệu suất thủy lực dài hạn | Ổn định hơn (không sinh cặn gỉ) | Giảm dần do cặn | Ảnh hưởng trực tiếp tới lưu lượng đầu phun |
| Thi công | Dán keo, không hàn nóng | Hàn / ren / rãnh | CPVC bỏ được giấy phép làm việc nóng |
| Trọng lượng | Nhẹ | Nặng | CPVC giảm tải kết cấu và giá treo |
| Sơn chống gỉ | Không cần | Cần, và cần bảo trì | Giảm hạng mục thi công & bảo trì |
| Chịu nhiệt độ môi trường cao | Có giới hạn vật liệu | Chịu tốt hơn | Vị trí phơi nhiệt cao thường vẫn dùng thép |
| Chịu va đập cơ học | Kém hơn kim loại | Tốt | Khu vực dễ va chạm nên cân nhắc thép hoặc che chắn |
| Điều kiện áp dụng | Theo thiết kế được thẩm duyệt | Phổ biến, quen thuộc | CPVC phải được chấp thuận trong hồ sơ |
Phân tích sâu hơn về lựa chọn vật liệu xem tại chọn vật liệu cho hệ sprinkler: CPVC hay thép, so sánh ống CPVC và ống thép PCCC và thực tế hệ thống PCCC: CPVC vs ống thép.

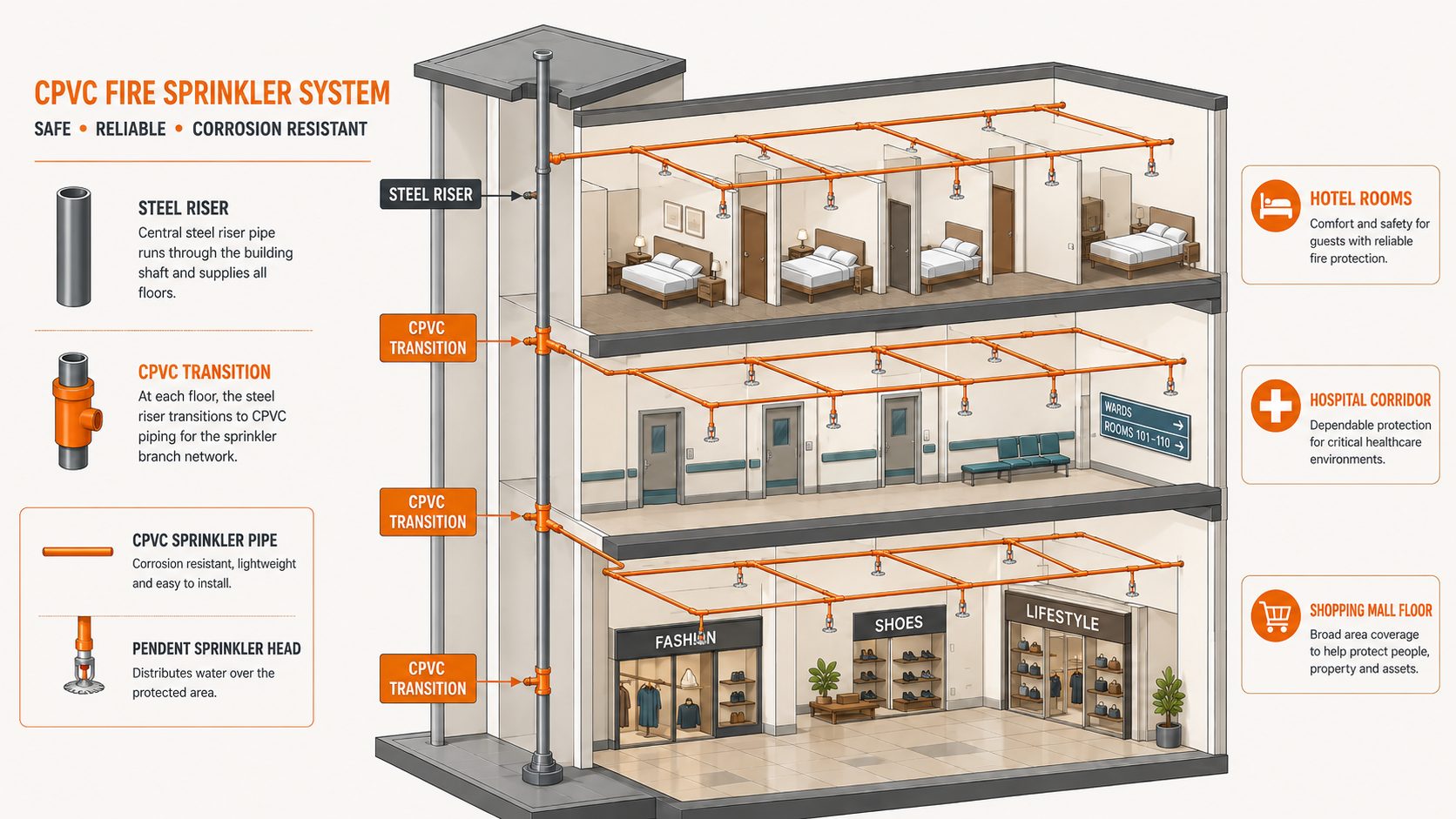

CPVC PCCC được dùng cho hệ sprinkler trong công trình dân dụng và thương mại, với điều kiện phù hợp thiết kế đã được phê duyệt.
Nhánh sprinkler trong phòng và hành lang. Thi công không hàn nóng giúp cải tạo từng tầng mà không dừng vận hành toàn khối.
Khu điều trị nhạy cảm với bụi, khói hàn và gián đoạn. Lắp đặt dán keo sạch và nhanh hơn, giảm ảnh hưởng khu vực lân cận.
Thi công theo kỳ nghỉ, tiến độ ngắn. Ống nhẹ, ít thiết bị thi công nặng, phù hợp công trình nhiều tầng thấp.
Mật độ đầu phun cao, nhiều nhánh trong trần. Ống nhẹ giảm tải giá treo và rút ngắn thời gian lắp đặt trên cao.
Áp dụng cho hạng mục phù hợp thiết kế được phê duyệt. Cần đánh giá nhiệt độ môi trường, nguy cơ va đập và hạng nguy hiểm cháy.
Trần giả, tầng hầm, không gian kín — xem giải pháp CPVC cho trần giả, tầng hầm, không gian kín.
Ống nhẹ và không cần khoảng không gian cho thao tác hàn giúp bố trí tuyến trong trần linh hoạt hơn, đặc biệt ở các khu vực trần thấp hoặc nhiều hệ kỹ thuật chồng lấn. Chi tiết xem lợi thế CPVC cho kiến trúc sư trong thiết kế PCCC.
Tham khảo thực tế tại ứng dụng thực tế ống CPVC trong hệ thống chữa cháy và case cấp hàng hệ PCCC Meiko Electronics.

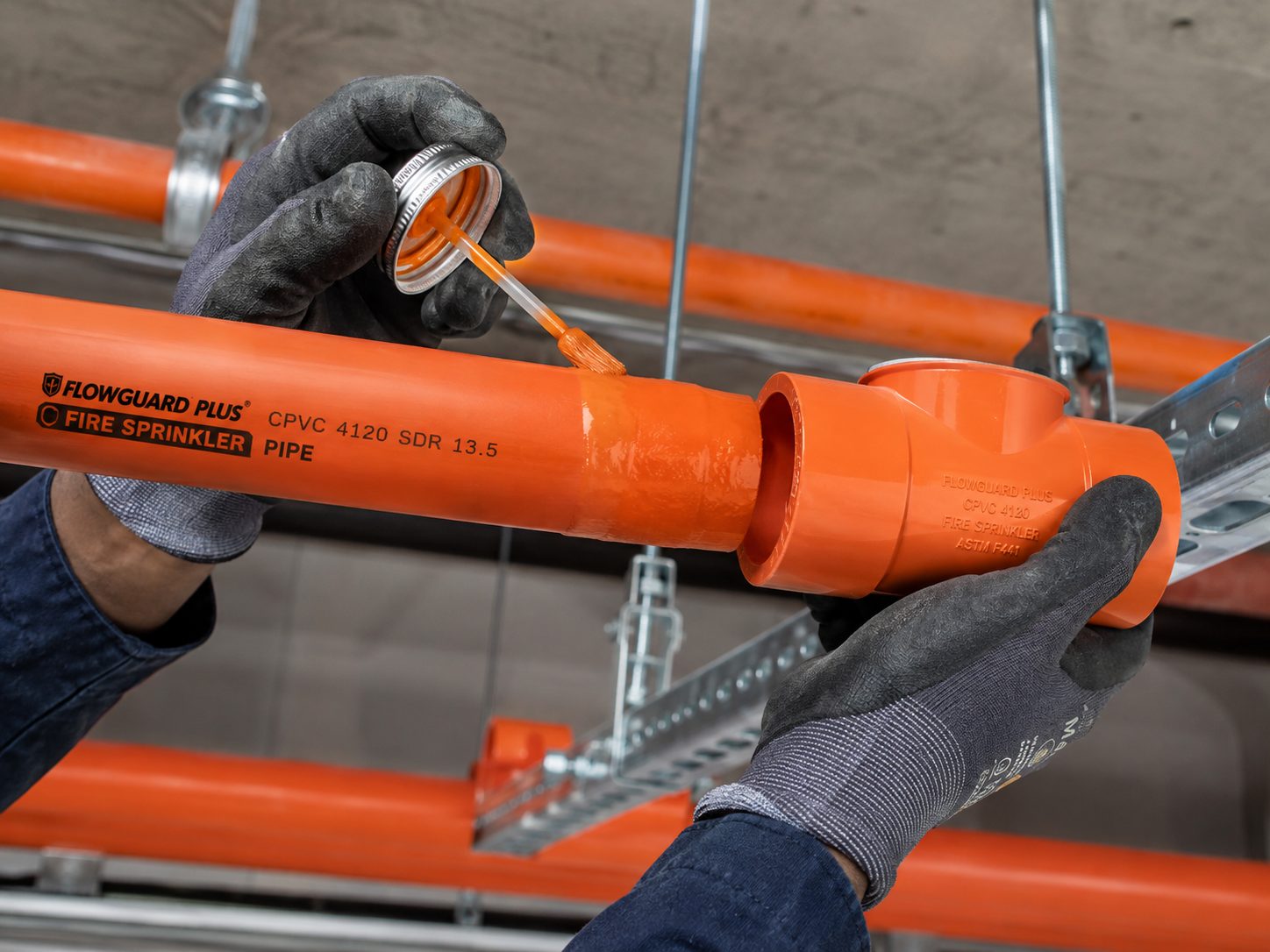

Với hệ sprinkler, mối nối là điểm chịu trách nhiệm cao nhất. Dán keo sai quy trình có thể bung mối nối ngay khi thử áp — hoặc tệ hơn, khi hệ thống phải làm việc thật.
CPVC không nối bằng hàn nhiệt như PPR và không hàn hồ quang như thép. Mối nối dùng keo dung môi (solvent cement) đạt ASTM F493 — dung môi hòa tan bề mặt nhựa ở ống và phụ kiện, khi bay hơi tạo mối nối đồng nhất về mặt hóa học, gọi là hàn nguội (chemical welding). Với hệ PCCC, primer thường là bắt buộc và phải dùng đúng loại keo mà nhà sản xuất ống chỉ định. Tuyệt đối không dùng keo PVC thường cho ống CPVC.
Quy trình chi tiết xem tại hướng dẫn thi công ống CPVC hệ thống PCCC, hướng dẫn dán ống nhựa CPVC và hướng dẫn lắp đặt theo chuẩn NFPA/ASTM.
Xem thêm lưu ý thi công hệ thống CPVC đúng cách và lưu ý khi sử dụng CPVC tại công trình.
Chỉ thử áp sau khi toàn bộ mối nối đã đủ thời gian đông kết theo bảng cure time của nhà sản xuất keo — đây là lỗi phổ biến nhất khiến mối nối bung khi tăng áp. Áp suất, thời gian duy trì và tiêu chí đạt theo hồ sơ thiết kế được thẩm duyệt. Tham khảo thử áp và nghiệm thu hệ thống PCCC ống CPVC.

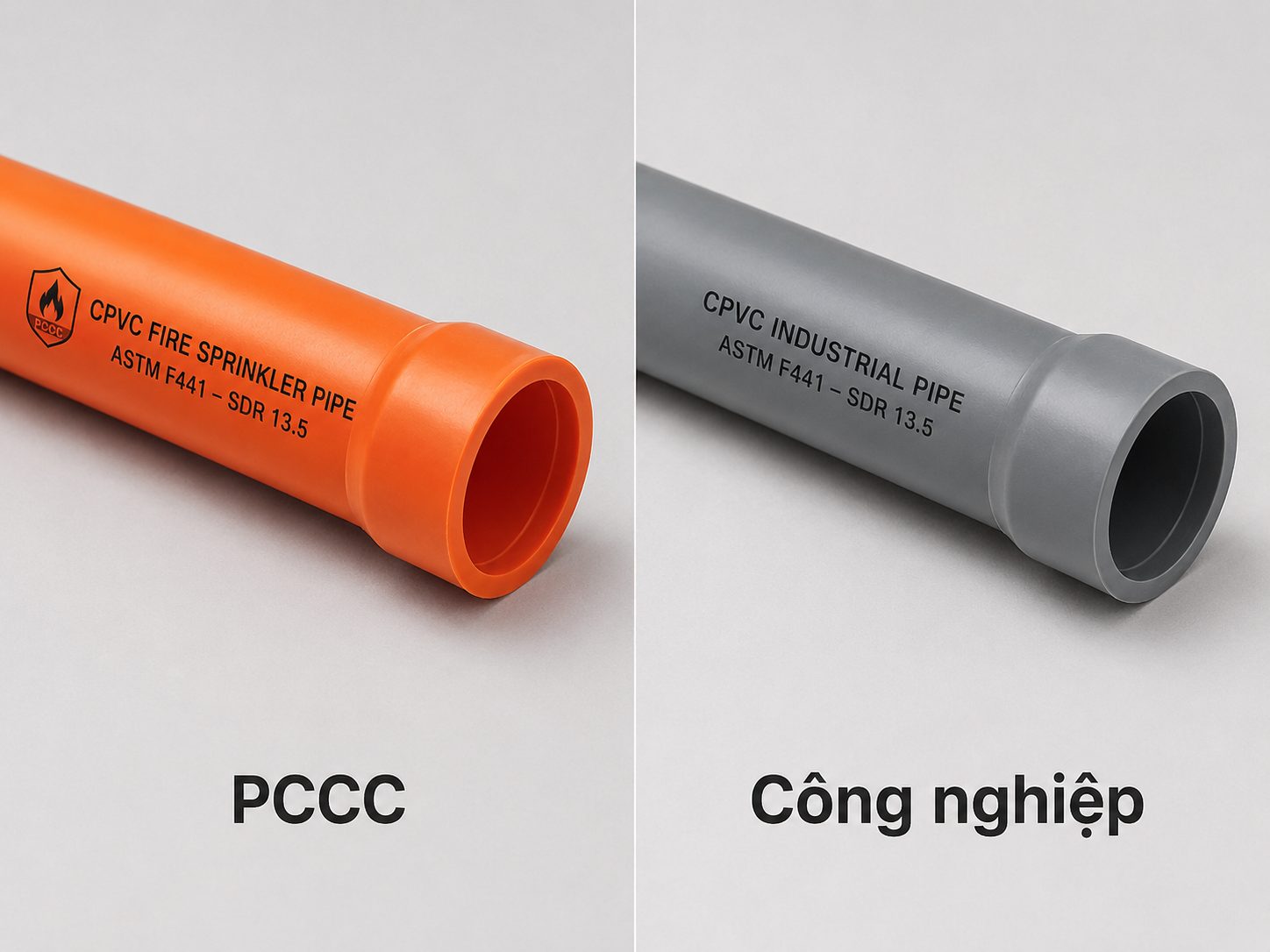

Cùng gốc vật liệu CPVC, cùng phương pháp dán keo — nhưng khác màu, khác tiêu chuẩn và khác mục đích. Không dùng lẫn, không dùng ảnh hay thông số của dòng này cho dòng kia.
Mục đích: hệ sprinkler chữa cháy, fire piping.
Tiêu chuẩn: UL 1821, TCVN 12653, QCVN 16:2023/BXD.
Quy cách: DN20–DN150, PN12.
Điều kiện: theo thiết kế PCCC được thẩm duyệt.
Mục đích: hóa chất, process water, cooling water, utility nhà máy.
Tiêu chuẩn: tham chiếu ASTM F441 / F439.
Quy cách: DN15–DN200, SCH40/SCH80.
Điều kiện: chọn theo môi chất, nhiệt độ, áp suất.
Nếu dự án là tuyến hóa chất hoặc cooling water trong nhà máy, dùng dòng xám công nghiệp — xem ống CPVC công nghiệp. Nếu là hệ chữa cháy, dùng dòng cam trên trang này. Khi lập hồ sơ và bảng vật tư, luôn ghi rõ đang dùng dòng nào để tránh cấp nhầm hàng tại công trường.
Dải DN20 đến DN150 (DN20, 25, 32, 40, 50, 65, 80, 100, 110, 125, 140, 150), cấp áp PN12. Độ dày thành ống và áp làm việc theo nhiệt độ cần đối chiếu catalogue/datasheet TFS mới nhất.
Được, khi sản phẩm đáp ứng tiêu chuẩn áp dụng (UL 1821, TCVN 12653, QCVN 16:2023/BXD) và phương án vật liệu được thể hiện trong hồ sơ thiết kế được cơ quan có thẩm quyền thẩm duyệt. Thiết kế và nghiệm thu tuân thủ QCVN 06:2022/BXD. Không tự đổi vật liệu trên công trường khi chưa có chấp thuận.
Bằng keo dán dung môi chuyên dụng đạt ASTM F493, kèm primer theo yêu cầu — tạo mối nối hàn nguội. Không hàn nhiệt như PPR, không hàn hồ quang như thép. Không dùng keo PVC thường cho ống CPVC.
Có. Hệ cho phép kết nối chuyển tiếp với ống kim loại thông qua phụ kiện phù hợp. Phương án hỗn hợp thép cho riser và CPVC cho nhánh là cách làm phổ biến, nhưng vẫn phải được thể hiện trong hồ sơ thiết kế.
Hai vật liệu bền theo cách khác nhau. CPVC không bị ăn mòn nên giữ được tiết diện và hiệu suất thủy lực tốt hơn theo thời gian; ống thép chịu va đập cơ học và nhiệt độ môi trường cao tốt hơn. Chọn theo vị trí lắp đặt và điều kiện vận hành, không chọn theo cảm tính.
Phụ thuộc cỡ ống, nhiệt độ môi trường và áp suất thử. Cỡ nhỏ ở nhiệt độ ấm thường cần vài giờ, cỡ lớn hoặc trời lạnh cần lâu hơn nhiều. Luôn theo bảng cure time chính thức của nhà sản xuất keo — thử áp sớm là nguyên nhân phổ biến gây bung mối nối.
Ứng dụng chính là hệ sprinkler trong nhà. Với vị trí phơi nắng trực tiếp hoặc ngoài trời, cần biện pháp che chắn/bảo vệ và xác nhận theo khuyến nghị của nhà sản xuất cùng hồ sơ thiết kế. Tuyến chôn ngầm ngoài nhà thường dùng vật liệu khác như HDPE.
Cam là màu nhận diện của hệ ống chữa cháy, giúp phân biệt ngay tại công trường với hệ cấp nước và hệ công nghiệp. Ống CPVC công nghiệp là màu xám — không được dùng lẫn hai dòng.
Lợi ích chi phí đến từ việc bỏ công đoạn sơn chống gỉ, giảm nhân công và thời gian lắp đặt, không cần thủ tục làm việc nóng, và giảm bảo trì do ăn mòn. Mức tiết kiệm cụ thể phụ thuộc quy mô, mặt bằng và biện pháp thi công của từng dự án — nên tính trên tổng chi phí vòng đời thay vì chỉ đơn giá vật tư.
Với hệ PCCC, primer thường là bắt buộc để dung môi thẩm thấu đủ sâu vào bề mặt CPVC. Kiểm tra hướng dẫn thi công của nhà sản xuất ống và keo để xác nhận yêu cầu cụ thể cho dự án.
Catalogue, bảng thông số kỹ thuật, tiêu chuẩn áp dụng, chứng chỉ, CO/CQ theo lô, hướng dẫn thi công và tài liệu nghiệm thu. Liên hệ đội kỹ thuật để nhận bộ hồ sơ đúng yêu cầu submittal của dự án.
Không. Bảo hành sản phẩm là cam kết thương mại của nhà cung cấp; tuổi thọ thiết kế của tuyến ống phụ thuộc vật liệu, điều kiện vận hành, chất lượng thi công và bảo trì. Hai khái niệm này cần tách bạch trong hồ sơ và trong trao đổi với chủ đầu tư.
Gửi bản vẽ hoặc bảng vật tư hệ sprinkler — đội kỹ thuật T&S Việt Nam hỗ trợ rà soát đường kính, phương án đấu nối chuyển tiếp với tuyến thép, khối lượng ống và phụ kiện đồng bộ, kèm bộ tài liệu phục vụ hồ sơ thầu và thẩm duyệt.
Cụm chủ đề CPVC PCCC, ăn mòn hệ chữa cháy và các hệ ống liên quan.
Lưu ý: Thông tin trong bài dùng cho mục đích tham khảo kỹ thuật và lựa chọn sơ bộ. Việc áp dụng ống CPVC cho hệ thống PCCC phải tuân thủ quy chuẩn, tiêu chuẩn hiện hành và hồ sơ thiết kế được cơ quan có thẩm quyền thẩm duyệt. Thông số cuối cùng cần đối chiếu catalogue, datasheet và chứng chỉ theo lô hàng. Bảo hành sản phẩm không đồng nghĩa với tuổi thọ thiết kế của hệ thống.
