🛠️ Hướng dẫn lắp đặt ống CPVC TFS theo chuẩn NFPA & ASTM 🔧
Ống CPVC TFS là giải pháp ống nhựa chịu nhiệt cao cấp, được thiết kế đặc biệt cho hệ thống phòng cháy chữa cháy (PCCC) theo tiêu chuẩn NFPA (National Fire Protection Association) và ASTM (Hiệp hội Vật liệu Hoa Kỳ).
Nhờ khả năng chịu nhiệt, chịu áp, chống ăn mòn, cùng trọng lượng nhẹ, ống CPVC TFS giúp rút ngắn thời gian thi công, giảm chi phí và đảm bảo an toàn vận hành.
Bài viết này tập trung vào hướng dẫn lắp đặt – kết nối (dán keo) theo tinh thần tiêu chuẩn NFPA/ASTM; còn phần thi công thực địa toàn hệ thống sẽ được trình bày ở bài riêng.
👉 Xem thêm: Giải pháp ống CPVC GS thay thế ống thép trong PCCC
I. Giới thiệu về tiêu chuẩn NFPA và ASTM📘
1. Tiêu chuẩn NFPA 13
- Là tiêu chuẩn quốc tế quy định việc thiết kế, lắp đặt và bảo trì hệ thống phun nước chữa cháy tự động (Sprinkler).
- Yêu cầu rõ ràng về vật liệu ống, phương pháp kết nối, thử áp và kiểm định an toàn.
2. Tiêu chuẩn ASTM F 442, D 1784, F 493
- Xác định các chỉ tiêu về thành phần hóa học, cơ tính, khả năng chịu nhiệt và độ bền va đập của ống CPVC.
- Hướng dẫn quy trình chuẩn bị bề mặt, dán keo, và kiểm tra mối nối.

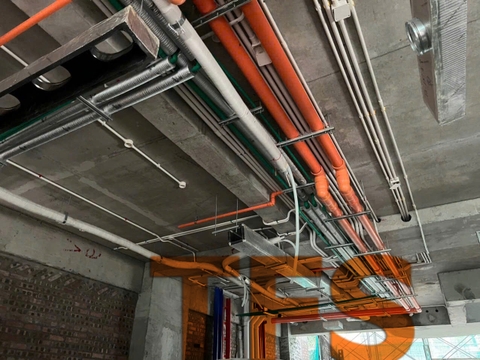

📸 Hình ống CPVC TFS của công ty T&S trong hệ thống PCCC
II. Chuẩn bị trước khi lắp đặt 🧰
1. Vật tư và dụng cụ
- Ống CPVC TFS và phụ kiện đạt chuẩn ASTM F442.
- Keo dán chuyên dụng đạt chuẩn ASTM F493.
- Dụng cụ: máy cắt ống, chổi bôi keo, giẻ lau khô, thước đo độ sâu, bút đánh dấu, găng tay bảo hộ.
2. Điều kiện thi công
- Thi công trong môi trường nhiệt độ 10 – 38 °C, khô ráo, thông thoáng.
- Tránh tia lửa và hóa chất dễ cháy.
- Tất cả bề mặt ống và phụ kiện phải sạch, không bụi và không ẩm.
III. Quy trình kết nối - dán keo CPVC TFS🧴
Bước 1️⃣ – Làm sạch và đánh dấu độ sâu
- Lau sạch trong/ngoài đầu ống và phụ kiện bằng giẻ khô.
- Đo và đánh dấu độ sâu lắp trên ống để bảo đảm vào khớp chuẩn.
Bước 2️⃣ – Bôi keo đúng kỹ thuật
- Dùng chổi bôi keo đều 4 – 5 vòng xung quanh đầu ống và phụ kiện.
- Keo phải phủ đều và đầy khe hở, không để khô trước khi lắp.
Bước 3️⃣ – Lắp khít và giữ cố định
- Đẩy ống vào phụ kiện, xoay nhẹ ¼ – ½ vòng để keo lan đều.
- Giữ cố định ít nhất 30 giây, tránh tác động lực khi keo chưa cứng.
Bước 4️⃣ – Làm sạch mối nối
- Lau sạch keo thừa bằng khăn khô.
- Kiểm tra vành keo đều, không rỗ, không méo.
📸

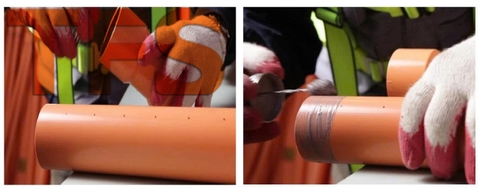

Hình minh họa: quy trình bôi keo và lắp CPVC TFS cho hệ PCCC
IV. Kiểm tra và thử áp sau lắp đặt🧪
1. Thời gian lưu hóa (cứng keo)
- Tối thiểu 24 giờ trước khi thử áp hoặc vận hành.
- Trong điều kiện ẩm hoặc lạnh, tăng thời gian lên 1.5 lần.
2. Kiểm tra mối nối
- Dùng thước kiểm tra độ dày vành keo ≥ 2 mm.
- Không được có rò rỉ, biến màu hay vết nứt.
3. Thử áp theo NFPA 13
- Áp lực thử: 12,3 kgf/cm² – không vượt 20 kgf/cm².
- Duy trì trong 24 giờ, không rò rỉ và không sụt áp.
V. Lưu ý kỹ thuật và an toàn⚙️
- Không sử dụng băng keo non hoặc keo Loctite cho mối nối CPVC.
- Khi chuyển tiếp sang ống thép, phải dùng mặt bích và zoăng cao su chuyên dụng.
- Không siết quá mức trên mối ren kim loại.
- Tránh va đập, gập ống khi keo chưa ổn định.
- Vệ sinh, kiểm tra định kỳ theo chuẩn NFPA 25.
VI. Những điều 'nên' và 'không nên' khi thi công keo ⚠️
✅ Nên:
- Dán keo trong vòng 2 phút sau khi mở nắp
- Dán từng đoạn, không làm đồng loạt nhiều mối
- Dùng keo CPVC đạt chứng nhận quốc tế
❌ Không nên:
- Dán keo khi ống còn ẩm, dầu mỡ
- Ép lệch khớp nối sau khi keo đã khô
- Lắp đặt dưới trời mưa hoặc gần nguồn nhiệt
