Lỗi Thi Công Ống Luồn Dây Điện Thường Gặp Và Cách Phòng Ngừa

Lỗi Thi Công Ống Luồn Dây Điện Thường Gặp Và Cách Phòng Ngừa

Lỗi thi công ống luồn dây điện chia theo năm giai đoạn. Giai đoạn bóc tách: bỏ sót khớp nối chuyển tiếp, hộp kéo dây và nút bịt đầu ống; không có bảng tra lấp đầy; ghi màu cho cấp nén hoặc cỡ ống không có màu đó. Giai đoạn lắp đặt: cắt ống không vuông và còn ba via; lắp ống không hụt hết vào phụ kiện; uốn quá gấp hoặc quá nhiệt; kẹp đỡ thưa; quá nhiều điểm uốn giữa hai hộp kéo dây. Giai đoạn trước khi đổ bê tông: không bịt kín đầu ống, không thử luồn dây mồi, ống bị đè bởi xe rùa và vật liệu. Giai đoạn kéo dây: kéo quá lực khi kẹt, kéo bổ sung vào ống đã đầy. Giai đoạn hoàn công: hồ sơ không phản ánh tuyến thực, thiếu nhãn nhận diện tại hộp nối.

Đặc thù của hệ ống luồn dây điện: phần lớn lỗi thi công không lộ ra ở thời điểm mắc lỗi. Ống bị tuột mối nối, bị bẹp, bị vữa lọt vào đều nằm trong tường và trong sàn, và chỉ bộc lộ ở hai thời điểm — lúc kéo dây, hoặc nhiều năm sau khi cần thay dây.

Đến lúc đó thì chi phí xử lý không còn là chi phí vật tư nữa. Nó là chi phí đục phá và làm lại hoàn thiện.

Bài viết tổng hợp lỗi thi công theo năm giai đoạn của tuyến ống, kèm cách phòng cho từng lỗi và checklist nghiệm thu theo giai đoạn.

Hình ảnh: Thi công ống PVC Conduit GS cần đúng tuyến, đúng phụ kiện và đúng kỹ thuật lắp đặt.

I. Vì sao lỗi thi công conduit khó phát hiện

1. Ba thời điểm lỗi bộc lộ, và chỉ một trong ba là kịp

• Lúc kéo dây — kịp xử lý, nhưng đã phải đục nếu tuyến đã chôn
• Lúc nghiệm thu — chỉ phát hiện được nếu có kiểm tra thông tuyến, mà nhiều dự án bỏ bước này
• Nhiều năm sau, lúc cần thay hoặc bổ sung dây — không còn ai chịu trách nhiệm, và chi phí do chủ đầu tư gánh

Đặc điểm chung của các lỗi nặng nhất: chúng không ảnh hưởng gì tới việc hệ thống hoạt động ban đầu. Dây đã kéo được, đèn đã sáng, nghiệm thu đã xong. Lỗi chỉ tồn tại như một khả năng can thiệp đã mất.

2. Nguyên nhân gốc thường không phải tay nghề

Phần lớn lỗi trong bài này không đến từ việc thợ làm sai kỹ thuật, mà từ ba nguyên nhân trước đó:

• Bảng vật tư thiếu hạng mục — thiếu phụ kiện chuyển tiếp, thiếu hộp kéo dây, thiếu nút bịt đầu ống
• Method statement không quy định — khoảng cách kẹp đỡ, số điểm uốn tối đa, bước kiểm tra thông tuyến
• Tiến độ ép — bỏ bước kiểm tra vì phải đổ bê tông đúng ngày

Nghĩa là phần lớn lỗi thi công phòng được từ giai đoạn lập hồ sơ, không phải từ giám sát hiện trường.

II. Lỗi giai đoạn bóc tách và chuẩn bị vật tư

Hình ảnh: Ống và phụ kiện PVC Conduit GS tạo thành hệ thống luồn dây điện đồng bộ.

1. Bỏ sót phụ kiện chuyển tiếp và hộp kéo dây

Đây là lỗi phổ biến nhất, và là lỗi tạo ra nhiều lỗi khác. Bảng vật tư thường có đủ ống, co, tê, khớp nối, nhưng thiếu ba nhóm sau:

• Khớp nối chuyển tiếp từ ống cứng sang ống đàn hồi, và từ ống vào tủ điện
• Hộp kéo dây trung gian cho các tuyến dài hoặc nhiều điểm uốn
• Nút bịt đầu ống dùng trong giai đoạn chờ đổ bê tông

Khi thiếu, đội thi công xử lý tạm: nhét ống rồi băng keo, kéo một mạch dài qua nhiều điểm uốn, bịt đầu ống bằng giấy hoặc túi nylon. Cả ba cách tạm này dẫn thẳng tới các lỗi ở mục III và IV.

Cách phòng: rà bảng vật tư theo số thiết bị đầu cuối, không theo mét ống. Mỗi motor, mỗi tủ, mỗi đèn là một điểm cần khớp nối chuyển tiếp. Chủng loại và vai trò từng loại phụ kiện xem tại bài phụ kiện PVC Conduit GS, và ranh giới giữa ống cứng và ống đàn hồi có trong bài ống luồn cứng và ống luồn đàn hồi.

2. Không có bảng tra lấp đầy trước khi thi công

Không có bảng tra thì việc quyết định nhồi bao nhiêu dây vào một ống rơi xuống người kéo dây, và tiêu chí của họ là "còn nhét được thì còn nhét".

Hệ quả không phải là dây đứt ngay, mà là ống mất khả năng can thiệp về sau, và dây có thể bị xước vỏ trong lúc kéo mà không ai biết.

Cách phòng: lập bảng tra lấp đầy theo cỡ ống và loại cáp được duyệt, đính kèm shop drawing. Công thức và bảng tra cho toàn dải D16–D50 có trong bài ống luồn dây điện D20 luồn được mấy sợi.

3. Ghi màu cho cấp chịu nén hoặc cỡ ống không có màu đó

Dải sáu màu của hệ PVC Conduit GS có ở cấp 750N, cỡ D20, D25 và D32. Cỡ D16, cỡ D40, D50, cấp 320N, cấp 1250N và ống luồn đàn hồi chỉ có màu trắng.

Bảng vật tư ghi "ống đỏ cấp 1250N" là một dòng không mua được. Đến lúc gấp, đội mua hàng thường hạ cấp nén xuống 750N để lấy được màu — đánh đổi khả năng chịu lực để lấy một quy ước quản lý.

Cách phòng: đối chiếu dải màu ngay khi lập bảng vật tư, và với tuyến không có màu tương ứng thì ghi rõ phương thức nhận diện bổ sung. Phân tích đầy đủ có trong bài conduit âm sàn dùng 750N hay 1250N và bài 8 sai lầm khi tự quy ước màu ống conduit.

III. Lỗi giai đoạn lắp đặt tuyến

Hình ảnh: Bề mặt ống PVC Conduit GS nhẵn, đều màu, hỗ trợ kéo dây thuận lợi — mọi gờ phát sinh từ mối nối đều làm mất lợi thế này.

1. Cắt ống không vuông và không làm sạch ba via

Mặt cắt xiên làm ống không vào hết chiều sâu phụ kiện. Ba via còn lại tạo gờ nhọn bên trong, và gờ này cào vào vỏ cách điện suốt quá trình kéo dây.

Hư hỏng loại này không nhìn thấy được vì nó nằm bên trong ống, và nó không gây sự cố ngay — chỉ làm giảm tuổi thọ cách điện.

Cách phòng: cắt vuông bằng dụng cụ phù hợp, làm sạch ba via cả trong lẫn ngoài trước khi lắp. Đây là bước 30 giây phòng được một lỗi không sửa được.

2. Lắp ống không hụt hết vào phụ kiện

Ống chỉ vào một phần chiều sâu phụ kiện thì mối nối không kín và dễ tuột khi kéo dây. Đây là nguyên nhân trực tiếp của phần lớn trường hợp vữa lọt vào ống khi đổ bê tông.

Cách phòng: đánh dấu chiều sâu lắp trên thân ống trước khi lắp, và kiểm bằng mắt sau khi lắp. Quy trình chuẩn và các lỗi liên quan có trong bài kỹ thuật kết nối ống PVC Conduit.

3. Uốn quá gấp, hoặc uốn nhiệt quá nhiệt

Công trường chuyển hướng tuyến bằng hai cách: dùng phụ kiện co, hoặc uốn ống bằng dụng cụ uốn nhiệt. Cách thứ hai nhanh hơn và giữ được tuyến liền mạch, nhưng có hai lỗi hay gặp:

• Uốn quá gấp làm thành ống phía ngoài bị kéo mỏng và phía trong bị nhăn, giảm tiết diện thông thủy tại đúng chỗ dây phải đi qua
• Quá nhiệt làm vật liệu biến dạng, mất hình dạng tiết diện và có thể ảnh hưởng đặc tính của ống

Cả hai lỗi cùng dẫn tới một hệ quả: chỗ uốn thành điểm kẹt khi kéo dây.

Cách phòng: giữ bán kính uốn trong giới hạn cho phép, kiểm soát nhiệt khi uốn, và ở những vị trí chuyển hướng gấp thì dùng phụ kiện co thay vì cố uốn. Bán kính uốn và các thông số liên quan được bóc riêng trong bài khoảng cách treo đỡ và bán kính uốn ống conduit.

4. Kẹp đỡ thưa hoặc bỏ kẹp tại vị trí quan trọng

Tuyến nổi kẹp thưa thì võng xuống giữa hai kẹp, làm mất thẩm mỹ và tăng ma sát khi kéo dây. Nghiêm trọng hơn là bỏ kẹp ở ba vị trí:

• Hai bên điểm uốn
• Hai bên hộp nối và hộp kéo dây
• Đoạn cuối trước khi vào thiết bị

Thiếu kẹp ở những chỗ này thì lực kéo dây truyền thẳng vào mối nối, và mối nối là chỗ yếu nhất của tuyến.

Cách phòng: ghi khoảng cách kẹp đỡ vào method statement thay vì để đội thi công tự quyết, và quy định bắt buộc kẹp tại ba vị trí trên.

5. Quá nhiều điểm uốn giữa hai hộp kéo dây

Mỗi điểm uốn làm tăng đáng kể lực cần thiết để kéo dây. Tuyến nhiều điểm uốn liên tiếp có thể không kéo được dù tính toán lấp đầy vẫn trong giới hạn.

Cách phòng: khi tuyến buộc phải nhiều điểm uốn, chèn hộp kéo dây trung gian thay vì cố kéo một mạch dài. Hộp kéo dây rẻ hơn rất nhiều so với việc đục lại tuyến.

6. Đi chung hộp nối giữa các phân hệ không nên đi chung

Ghép nhiều tuyến khác hệ vào cùng một hộp nối để tiết kiệm phụ kiện là cách làm tạo rủi ro vận hành: người bảo trì mở hộp ra thấy nhiều tuyến giống nhau, và tại hộp nối thì toàn bộ thông tin nhận diện bằng màu đã biến mất vì phụ kiện chỉ có một màu trắng.

Cách phòng: không đi chung hộp nối giữa tuyến tín hiệu báo cháy và các hệ khác. Yêu cầu tách biệt cụ thể phải theo hồ sơ thiết kế và quy định hiện hành của dự án. Ranh giới màu cho tuyến báo cháy có trong bài ống luồn dây điện màu nào cho hệ báo cháy.

IV. Lỗi giai đoạn trước và trong khi đổ bê tông

Hình ảnh: Cấu tạo ống PVC Conduit GS giúp bảo vệ dây dẫn trong hệ thống điện.

Đây là giai đoạn ngắn nhất nhưng gây ra các lỗi không sửa được.

1. Không bịt kín đầu ống trước khi đổ

Nước xi măng lọt vào ống và đông cứng bên trong sẽ làm tuyến hỏng hoàn toàn — không kéo được dây, không thông được, và không nhìn thấy từ ngoài.

Bịt bằng giấy, túi nylon hoặc băng keo dán tạm đều không đủ. Áp lực bê tông tươi và tác động của đầm dùi làm bung các cách bịt tạm.

Cách phòng: dùng nút bịt chuyên dụng, ghi thành hạng mục trong bảng vật tư ngay từ đầu. Đây là hạng mục giá trị rất nhỏ nhưng phòng được lỗi đắt nhất trong cả bài.

2. Không kiểm tra thông tuyến trước khi đổ

Đây là bước hay bị bỏ vì tiến độ. Nhưng nó là lần cuối cùng còn có thể sửa mà chưa phải đục.

Cách phòng: thử luồn dây mồi toàn bộ tuyến trước khi đổ, ghi vào biên bản. Bước này nên là điều kiện bắt buộc để được phép đổ bê tông, ghi rõ trong method statement.

3. Ống bị đè trong giai đoạn chờ đổ

Xe rùa chở vật liệu, vật liệu xếp tạm, người đi lại trên mặt thép — tất cả tác động trực tiếp lên ống khi chưa có gì bảo vệ. Với tuyến âm sàn, đây là lúc ống dễ bẹp nhất trong cả vòng đời, không phải lúc công trình vận hành.

Cách phòng: buộc cố định đủ dày, che chắn tuyến trong thời gian chờ, quy định lối đi cho xe rùa, và chọn đúng cấp chịu nén theo mức độ kiểm soát của giai đoạn thi công. Căn cứ chọn cấp nén có trong bài conduit âm sàn dùng 750N hay 1250N.

4. Đầm dùi va vào tuyến ống

Đầm dùi tiếp xúc trực tiếp làm ống nứt hoặc lệch mối nối. Lỗi này thường không phát hiện được cho tới lúc kéo dây.

Cách phòng: đánh dấu vị trí tuyến ống trên mặt thép để đội đổ bê tông biết vùng cần tránh.

V. Lỗi giai đoạn kéo dây

1. Kéo quá lực khi tuyến bị kẹt

Phản xạ tự nhiên khi dây không đi là kéo mạnh hơn. Nhưng nếu nguyên nhân là gờ tại mối nối hoặc điểm uốn bị nhăn, kéo mạnh hơn chỉ làm xước hoặc bóc vỏ cách điện.

Cách phòng: khi dây kẹt, dừng lại và xác định điểm kẹt thay vì tăng lực. Nếu tuyến chưa chôn thì tháo kiểm tra mối nối gần nhất.

2. Kéo bổ sung dây vào ống đã gần đầy

Kéo bổ sung khó hơn nhiều so với kéo tất cả cùng lúc, vì dây mới phải trượt trên bề mặt dây cũ. Với ống lấp đầy sát giới hạn thì gần như không làm được, và cố làm thì hỏng cả dây cũ.

Cách phòng: chừa dung lượng ngay từ thiết kế cho các tuyến có kế hoạch bổ sung. Tuyến văn phòng cho thuê, mặt bằng thương mại và tuyến trục nên tăng một cỡ ống.

3. Không ghi lại tuyến nào đã đầy

Đội kéo dây biết tuyến nào còn chỗ, tuyến nào đã hết. Nhưng thông tin đó không được ghi lại, nên đội cải tạo ba năm sau phải tự thử.

Cách phòng: ghi tình trạng dung lượng từng tuyến vào hồ sơ hoàn công.

VI. Lỗi giai đoạn hoàn công

Hình ảnh: Nhãn nhận diện dán tại hai bên hộp nối — lớp thông tin duy nhất còn lại tại vị trí mà màu ống không nhìn thấy được.

1. Hồ sơ hoàn công không phản ánh tuyến thực

Tuyến thi công thực tế luôn lệch ít nhiều so với bản vẽ, vì phải tránh kết cấu và các hệ khác. Nếu không cập nhật, hồ sơ hoàn công trở thành tài liệu gây nhầm lẫn chứ không phải tài liệu tham chiếu.

Cách phòng: cập nhật ngay khi thay đổi tại hiện trường, không để dồn tới cuối dự án.

2. Không bố trí nhãn nhận diện tại hộp nối

Tại mỗi hộp nối, thông tin nhận diện bằng màu biến mất vì phụ kiện chỉ có một màu trắng. Nếu không có nhãn thì người bảo trì phải suy ra hệ thống từ màu ống hai đầu — và nếu hai đầu bị che thì không suy được.

Cách phòng: nhãn tại bốn vị trí — đầu vào tủ, hai bên mọi hộp nối, điểm rẽ nhánh, điểm xuyên sàn hoặc xuyên tường ngăn cháy. Bảng quy ước màu và yêu cầu nhãn có trong bài quy ước màu ống luồn dây điện cho spec MEP.

3. Thiếu hồ sơ vật tư khi nghiệm thu

Lỗi này không liên quan tay nghề nhưng chặn nghiệm thu hiệu quả nhất. Danh mục hồ sơ cần chuẩn bị có trong bài hồ sơ vật tư ống luồn dây điện cần những gì.

VII. Checklist nghiệm thu theo giai đoạn

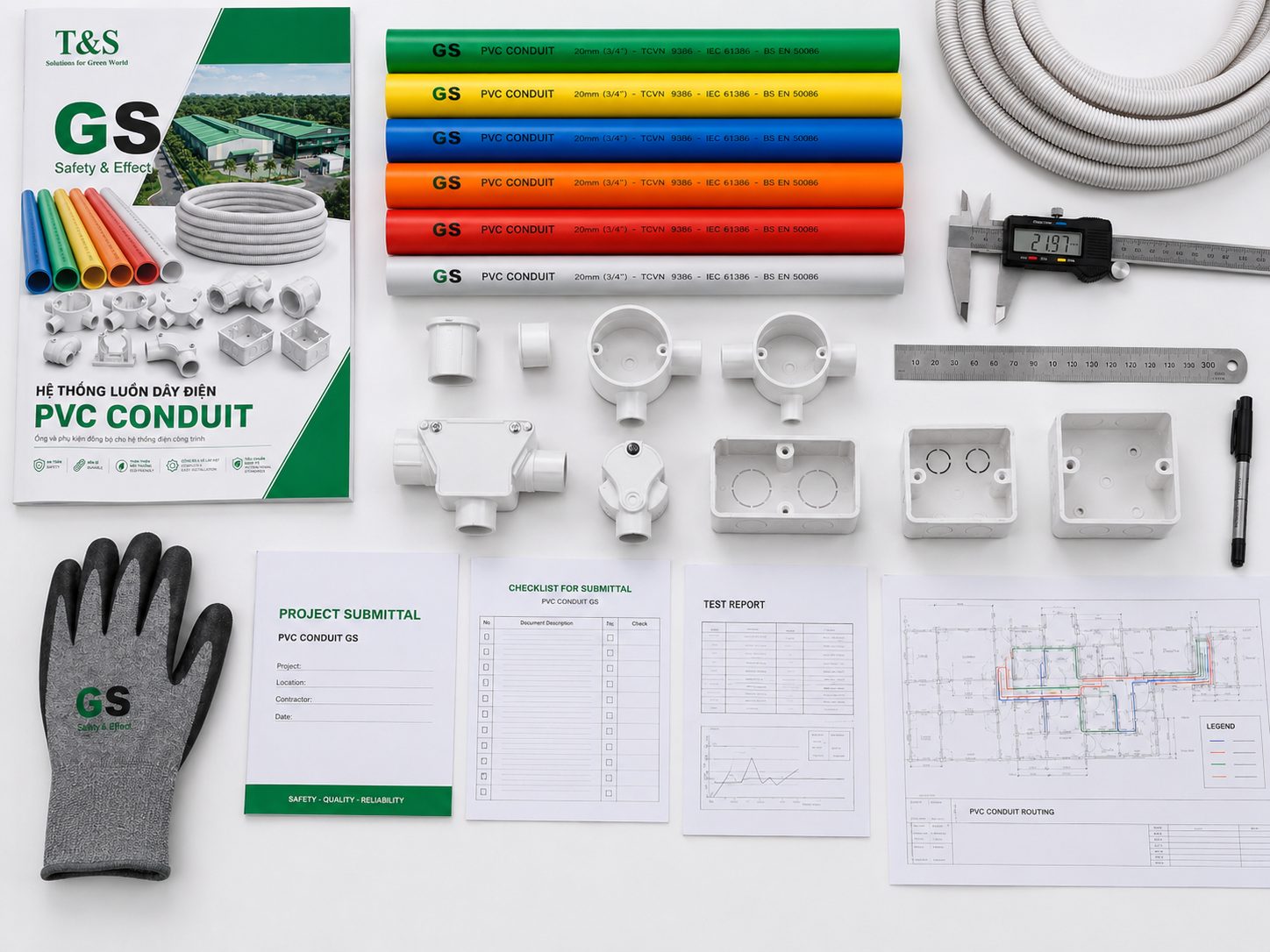

Hình ảnh: Quy trình kiểm tra giúp đảm bảo ống PVC Conduit GS đạt yêu cầu trước khi giao hàng.

1. Trước khi lắp đặt

• [ ] Bảng vật tư có khớp nối chuyển tiếp cho từng thiết bị đầu cuối
• [ ] Có hộp kéo dây cho tuyến dài và tuyến nhiều điểm uốn
• [ ] Có nút bịt đầu ống cho giai đoạn chờ đổ
• [ ] Có bảng tra lấp đầy theo loại cáp được duyệt
• [ ] Cấp chịu nén phân theo khu vực lắp đặt
• [ ] Không có dòng nào ghi màu cho cấp hoặc cỡ không có màu đó

2. Sau khi lắp tuyến, trước khi đổ bê tông

• [ ] Mặt cắt ống vuông, đã làm sạch ba via
• [ ] Ống vào hết chiều sâu phụ kiện tại mọi mối nối
• [ ] Điểm uốn không bị nhăn hoặc mỏng thành
• [ ] Kẹp đỡ đủ dày, có kẹp hai bên điểm uốn và hai bên hộp nối
• [ ] Số điểm uốn giữa hai hộp kéo dây trong giới hạn
• [ ] Đầu ống đã bịt bằng nút chuyên dụng
• [ ] Đã thử luồn dây mồi toàn tuyến và có biên bản
• [ ] Vị trí tuyến đã đánh dấu cho đội đổ bê tông

3. Sau khi kéo dây và hoàn công

• [ ] Không có tuyến nào vượt hệ số lấp đầy quy định
• [ ] Nhãn nhận diện đủ tại bốn vị trí quy định
• [ ] Hồ sơ hoàn công cập nhật tuyến thực
• [ ] Đã ghi tình trạng dung lượng còn lại của từng tuyến
• [ ] Hồ sơ vật tư và chứng nhận hợp quy đầy đủ

Dòng in đậm ở mục VII.2 là dòng quan trọng nhất trong cả checklist. Nếu chỉ làm được một việc, hãy làm việc đó.

FAQ – Câu Hỏi Thường Gặp

Câu 1: Lỗi thi công ống luồn dây điện nào gây thiệt hại lớn nhất?

Không bịt kín đầu ống trước khi đổ bê tông. Nước xi măng lọt vào và đông cứng bên trong làm tuyến hỏng hoàn toàn, không kéo được dây và không thông được, mà lại không nhìn thấy từ ngoài. Chi phí xử lý là đục sàn hoặc đục tường và làm lại hoàn thiện, trong khi hạng mục phòng ngừa là nút bịt đầu ống có giá trị rất nhỏ.

Câu 2: Vì sao phải thử luồn dây mồi trước khi đổ bê tông?

Vì đó là lần cuối cùng còn có thể sửa mà chưa phải đục. Sau khi bê tông đông kết, mọi lỗi trong tuyến — mối nối tuột, ống bẹp, điểm uốn nhăn — đều chỉ xử lý được bằng cách đục. Bước thử này nên là điều kiện bắt buộc để được phép đổ bê tông và phải có biên bản, ghi rõ trong method statement.

Câu 3: Ống bị bẹp sau khi đổ bê tông thì xử lý thế nào?

Trước hết xác định phạm vi bằng cách thử luồn dây mồi từ hai đầu để khoanh vùng điểm tắc. Nếu điểm tắc gần hộp nối thì có thể xử lý cục bộ. Nếu ở giữa tuyến dài thì phương án thường là đục cục bộ tại điểm bẹp, hoặc bỏ tuyến đó và đi tuyến thay thế nổi hoặc âm tường. Cần ghi lại vào hồ sơ hoàn công tuyến nào đã bị thay thế.

Câu 4: Uốn ống bằng dụng cụ uốn nhiệt có được không?

Được, và đây là cách phổ biến tại công trường vì giữ được tuyến liền mạch. Hai lỗi cần tránh là uốn quá gấp làm thành ống phía ngoài mỏng và phía trong nhăn, và quá nhiệt làm vật liệu biến dạng mất hình dạng tiết diện. Cả hai đều tạo điểm kẹt khi kéo dây. Ở vị trí chuyển hướng gấp thì nên dùng phụ kiện co thay vì cố uốn.

Câu 5: Dây kéo bị kẹt giữa tuyến thì nên làm gì?

Dừng lại, không tăng lực kéo. Nếu nguyên nhân là gờ tại mối nối hoặc điểm uốn bị nhăn thì kéo mạnh hơn chỉ làm xước hoặc bóc vỏ cách điện — hư hỏng không nhìn thấy được và chỉ bộc lộ khi có sự cố. Nếu tuyến chưa chôn thì tháo kiểm tra mối nối gần nhất; nếu đã chôn thì thử kéo từ đầu bên kia để khoanh vùng điểm kẹt.

Câu 6: Bao lâu thì cần một hộp kéo dây trung gian?

Không có con số áp dụng chung, vì phụ thuộc chiều dài đoạn, số điểm uốn và cỡ dây. Nguyên tắc thực hành là chèn hộp kéo dây khi tuyến có nhiều điểm uốn liên tiếp hoặc đoạn quá dài, thay vì cố kéo một mạch. Hộp kéo dây rẻ hơn rất nhiều so với việc đục lại tuyến. Giới hạn cụ thể nên theo chỉ dẫn kỹ thuật của dự án.

Câu 7: Phần lớn lỗi thi công là do tay nghề thợ hay do hồ sơ?

Phần lớn đến từ hồ sơ. Bảng vật tư thiếu khớp nối chuyển tiếp, thiếu hộp kéo dây, thiếu nút bịt đầu ống thì đội thi công buộc phải xử lý tạm — và các cách tạm đó chính là nguyên nhân của phần lớn lỗi nặng. Method statement không quy định khoảng cách kẹp đỡ và bước kiểm tra thông tuyến thì những việc đó sẽ bị bỏ khi tiến độ ép. Nghĩa là hầu hết lỗi thi công phòng được từ giai đoạn lập hồ sơ.
