Conduit Âm Sàn Dùng 750N Hay 1250N? Căn Cứ Chọn Cấp Độ Nén Theo Vị Trí Lắp
Tuyến conduit âm sàn công trình dân dụng như nhà ở, văn phòng, khách sạn thường dùng cấp chịu nén 750N. Tuyến âm sàn nhà xưởng, nhà máy, tầng hầm và khu vực có xe lưu thông dùng cấp 1250N. Hai điểm mấu chốt khi chọn: thứ nhất, tải nguy hiểm nhất với ống âm sàn là tải trong giai đoạn thi công khi ống đã buộc lên thép sàn nhưng bê tông chưa đông kết, gồm người đi lại, xe rùa, vật liệu xếp tạm và đầm dùi. Thứ hai, dải 6 màu của PVC Conduit GS chỉ có ở cấp 750N cỡ D20, D25 và D32; cấp 1250N chỉ có màu trắng, nên tuyến cần 1250N phải dùng ống trắng kèm nhãn nhận diện, tuyệt đối không hạ cấp nén để lấy màu.
Câu hỏi này xuất hiện đúng vào lúc gấp nhất: bảng vật tư đã lập, tiến độ đã chốt, và bộ phận mua hàng phát hiện chênh lệch giá giữa hai cấp chịu nén.
Câu trả lời phổ biến — "âm sàn thì dùng 750N" — đúng với một phần công trình và sai với phần còn lại. Có hai điều mà phần lớn bảng vật tư bỏ qua:
- Tải nguy hiểm nhất với ống âm sàn xảy ra trước khi bê tông đông kết, không phải lúc công trình vận hành
- Cấp 1250N chỉ có màu trắng, nên chọn 1250N là mất khả năng phân màu theo hệ thống — đây là xung đột phải xử lý trong spec, không phải tại công trường

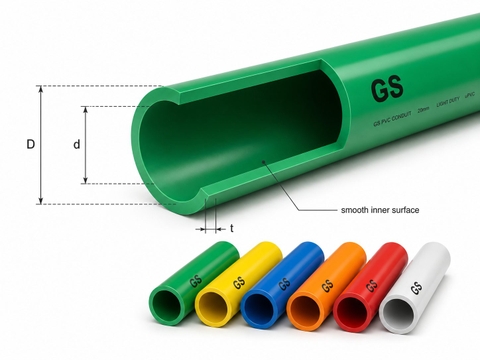

Hình ảnh: Cấu tạo ống PVC Conduit GS giúp bảo vệ dây dẫn trong hệ thống điện — độ dày thành ống là yếu tố quyết định khả năng chịu nén.
I. Trả lời ngắn: bảng quyết định nhanh
| Vị trí tuyến âm sàn | Cấp chịu nén | Lý do chính |
|---|---|---|
| Sàn nhà ở, biệt thự, căn hộ | 750N | Tải thi công có kiểm soát, không có phương tiện nặng trên sàn |
| Sàn văn phòng, khách sạn, trường học | 750N | Tương tự, với điều kiện thi công được kiểm soát và có giám sát |
| Sàn nhà xưởng, nhà máy | 1250N | Có xe nâng, xe tải nội bộ; tải thi công lớn và khó kiểm soát |
| Sàn tầng hầm, khu vực xe lưu thông | 1250N | Phương tiện di chuyển trực tiếp phía trên |
| Sàn kho, khu vực xếp hàng nặng | 1250N | Tải tập trung lớn, thay đổi theo hoạt động khai thác |
| Sàn có tiến độ ép, thi công nhiều mũi song song | 1250N | Rủi ro không nằm ở khai thác mà ở giai đoạn thi công |
Dòng cuối bảng là dòng hay bị bỏ qua nhất, và là nội dung của mục III.
Ba cấp chịu nén của hệ PVC Conduit GS cùng cách phân cấp đầy đủ theo tiêu chuẩn có trong bài phân loại ống PVC Conduit theo cấp lực 320N–1250N.
II. Cấp chịu nén nghĩa là gì
1. Các cấp theo IEC 61386 và dải cỡ thực tế của PVC Conduit GS
Tiêu chuẩn IEC 61386-1 phân loại ống luồn dây điện bằng một mã gồm nhiều chữ số, trong đó chữ số đầu thể hiện khả năng chịu nén. Các cấp thường gặp: 125N rất nhẹ, 320N nhẹ, 750N trung bình, 1250N nặng, 4000N rất nặng.
Hệ PVC Conduit GS cung cấp ba cấp, với dải cỡ không giống nhau:
| Cấp | Phân loại | Dải cỡ có sẵn | Vị trí lắp đặt điển hình |
|---|---|---|---|
| 320N | Nhẹ | D16 – D32 | Tuyến nổi trong nhà, trần giả, khu vực không chịu tải cơ học |
| 750N | Trung bình | D16 – D50 | Âm tường, âm trần, âm sàn công trình dân dụng |
| 1250N | Nặng | D16 – D50 | Âm sàn chịu tải nặng, nhà xưởng, tầng hầm |
Số liệu theo bảng thông số kỹ thuật PVC Conduit GS. Đề nghị đối chiếu catalogue mới nhất trước khi đưa vào hồ sơ.
Điểm cần lưu ý khi bóc tách: cấp 320N chỉ có tới D32. Tuyến trục D40 và D50 buộc phải chọn 750N hoặc 1250N, không có phương án cấp nhẹ.
Chi tiết cơ sở tiêu chuẩn có trong bài tiêu chuẩn IEC 61386 và QCVN 16 cho PVC Conduit.
2. Chênh lệch độ dày thành ống và hệ quả với dung lượng luồn dây
| Cỡ | Độ dày 750N | Độ dày 1250N | ĐK trong 750N | ĐK trong 1250N | Chênh tiết diện |
|---|---|---|---|---|---|
| D16 | 1,25 mm | 1,55 mm | 13,50 mm | 12,90 mm | −8,7% |
| D20 | 1,40 mm | 1,70 mm | 17,20 mm | 16,60 mm | −6,9% |
| D25 | 1,55 mm | 1,80 mm | 21,90 mm | 21,40 mm | −4,5% |
| D32 | 1,90 mm | 2,20 mm | 28,20 mm | 27,60 mm | −4,3% |
| D40 | 2,20 mm | 2,60 mm | 35,60 mm | 34,80 mm | −4,4% |
| D50 | 2,50 mm | 2,70 mm | 45,00 mm | 44,60 mm | −1,8% |
Đây là con số quan trọng khi đàm phán: nâng từ 750N lên 1250N chỉ mất từ 2% đến 9% tiết diện trong. Với cỡ D20 và dây 2,5 mm², số sợi tối đa vẫn giữ nguyên ở cả hai cấp.
Nói cách khác: nâng cấp chịu nén gần như không ảnh hưởng dung lượng luồn dây. Cách tính chi tiết có trong bài ống luồn dây điện D20 luồn được mấy sợi.
3. Con số 750N và 1250N nói lên điều gì
Con số này gắn với phép thử nén của tiêu chuẩn: ống được đặt dưới một lực nén xác định trong khoảng thời gian quy định, và mức biến dạng sau khi thử không được vượt giới hạn cho phép.
Điểm cần hiểu đúng: đây không phải "tải trọng tối đa mà tuyến ống chịu được tại công trường". Phép thử là điều kiện chuẩn hóa để so sánh giữa các chủng loại, thực hiện trên đoạn ống rời trong phòng thí nghiệm. Tại công trường, khả năng chịu lực thực tế còn phụ thuộc cách kê đỡ, độ dày lớp bê tông phủ và khoảng cách buộc cố định.
Thông số và phương pháp thử cụ thể cần đối chiếu bản công bố sản phẩm và ấn bản tiêu chuẩn hiện hành.
III. Điểm mấu chốt thứ nhất: tải nguy hiểm nhất xảy ra trước khi đổ bê tông

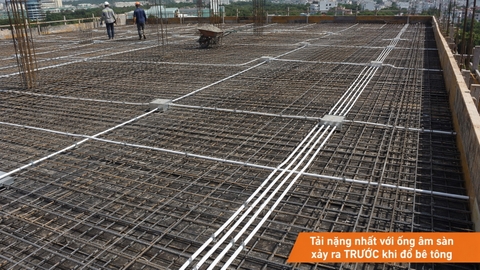

Hình ảnh: Tuyến ống luồn dây điện PVC Conduit đặt trên lớp thép sàn trước khi đổ bê tông
1. Bốn nguồn tải trong giai đoạn thi công
Sau khi tuyến ống được buộc cố định lên thép sàn và trước khi bê tông đông kết, ống chịu bốn loại tải mà không có gì bảo vệ:
- Người đi lại trên mặt thép. Công nhân buộc thép, lắp ván khuôn, kiểm tra tuyến đều đi trên đúng khu vực có ống. Bàn chân đặt vào một điểm ống nằm giữa hai điểm buộc là lực tập trung.
- Xe rùa chở vật liệu. Bánh xe rùa tạo tải tập trung lớn hơn nhiều so với người đi lại, và chạy theo tuyến cố định nên đi qua cùng một chỗ nhiều lần.
- Vật liệu xếp tạm trên sàn. Bó thép, cây chống, ván khuôn xếp chồng lên tuyến ống trong lúc chờ thi công.
- Đầm dùi và quá trình đổ bê tông. Đầm dùi va vào ống, và bê tông tươi đổ từ trên xuống tạo lực xung.
2. Vì sao sau khi bê tông đông kết thì khác hẳn
Khi bê tông đã đông kết, ống được bao quanh hoàn toàn bởi khối bê tông. Tải trọng khai thác trên sàn — người, đồ đạc, thậm chí xe — được kết cấu sàn tiếp nhận và phân bố, không tác động trực tiếp lên thành ống như giai đoạn trước.
Nói cách khác: giai đoạn ống dễ bị bẹp nhất là giai đoạn nó chưa được bảo vệ. Và đó là giai đoạn ngắn nhất, ít được để ý nhất trong cả vòng đời tuyến.
3. Hệ quả với việc chọn cấp nén
Chọn cấp chịu nén cho tuyến âm sàn phải tính theo tải trong giai đoạn thi công, không theo tải khai thác.
Đây là lý do một sàn văn phòng — nơi khai thác chỉ có người đi lại — vẫn có thể cần 1250N nếu tiến độ thi công bị ép, nhiều mũi làm song song, và không kiểm soát được việc xe rùa chạy qua tuyến ống.
Câu hỏi thực tế cần trả lời không phải "sàn này chịu tải bao nhiêu", mà là "trong ba tuần trước khi đổ bê tông, có gì đi qua tuyến ống này".
IV. Điểm mấu chốt thứ hai: cấp 1250N chỉ có màu trắng

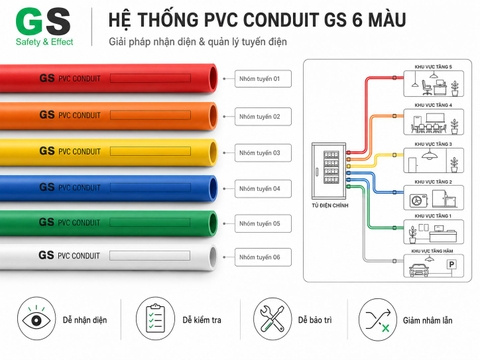

Hình ảnh: Màu sắc khác nhau giúp phân tuyến và quản lý hệ thống dây điện dễ hơn — nhưng dải 6 màu chỉ có ở một phần dải sản phẩm.
1. Bảng màu theo cấp chịu nén và cỡ ống
Đây là dữ liệu quyết định mà rất ít bảng vật tư ghi rõ:
| Cỡ ống | 320N | 750N | 1250N | Ống đàn hồi |
|---|---|---|---|---|
| D16 | Trắng | Trắng | Trắng | Trắng |
| D20 | Trắng | 6 màu | Trắng | Trắng |
| D25 | Trắng | 6 màu | Trắng | Trắng |
| D32 | Trắng | 6 màu | Trắng | Trắng |
| D40 | — | Trắng | Trắng | — |
| D50 | — | Trắng | Trắng | — |
Toàn bộ phụ kiện chỉ có một màu trắng, ở mọi cỡ và mọi chủng loại.
Số liệu theo bảng thông số kỹ thuật PVC Conduit GS. Đề nghị đối chiếu catalogue và tình trạng hàng hiện tại trước khi cam kết trong hồ sơ.
Nghĩa là: dải 6 màu chỉ có ở cấp 750N, và chỉ ở ba cỡ D20, D25, D32. Đây là dải phổ biến nhất cho tuyến âm tường, âm trần và âm sàn dân dụng — nên quy ước màu vẫn dùng được cho phần lớn khối lượng của một công trình. Nhưng nó không phủ được bốn nhóm tuyến sau:
- Tuyến cần cấp 1250N, tức tuyến âm sàn nhà xưởng và tầng hầm
- Tuyến trục cỡ D40 và D50
- Tuyến cỡ D16
- Tuyến nổi dùng cấp 320N
Bảng quy ước sáu màu theo phân hệ có trong bài quy ước màu ống luồn dây điện cho spec MEP.
2. Xung đột phát sinh và cách xử lý đúng
Đây là tình huống xảy ra thật ở giai đoạn mua hàng:
Spec quy định tuyến tín hiệu báo cháy đi ống màu đỏ. Tuyến báo cháy âm sàn nhà xưởng cần cấp 1250N. Nhưng cấp 1250N chỉ có màu trắng.
Nhà thầu đứng trước ba lựa chọn, và hai trong ba là sai:
| Phương án | Đánh giá |
|---|---|
| Hạ xuống cấp 750N để lấy được ống đỏ | Sai nghiêm trọng. Đánh đổi khả năng chịu lực của tuyến âm sàn nhà xưởng để lấy màu. Ống có thể bẹp ngay trong giai đoạn thi công |
| Dùng 1250N màu trắng, không làm gì thêm | Sai. Mất hoàn toàn lớp nhận diện cho tuyến báo cháy, đúng tuyến nguy hiểm nhất khi can thiệp nhầm |
| Dùng 1250N màu trắng, bổ sung nhãn nhận diện theo quy định của hồ sơ | Đúng. Giữ nguyên yêu cầu cơ học, thay lớp nhận diện bằng nhãn |
Cách phòng xung đột này nằm ở spec, không ở công trường. Một câu trong spec là đủ:
Tại các tuyến mà cấp chịu nén yêu cầu hoặc cỡ ống không có màu tương ứng theo quy ước, sử dụng ống màu trắng và bổ sung nhãn nhận diện hệ thống tại vị trí đầu vào tủ, hai bên hộp nối, điểm rẽ nhánh và điểm xuyên sàn hoặc xuyên tường ngăn cháy. Không được thay đổi cấp chịu nén để đáp ứng yêu cầu về màu.
Câu cuối là câu quan trọng nhất. Không có nó, quyết định sẽ rơi xuống người mua hàng vào lúc gấp. Các sai lầm cùng loại được tổng hợp trong bài 8 sai lầm khi tự quy ước màu ống conduit tại công trường, và ranh giới màu cho tuyến báo cháy có trong bài ống luồn dây điện màu nào cho hệ báo cháy.
3. Hệ quả với cách lập bảng vật tư
Bảng vật tư nên có bốn cột bắt buộc: cỡ ống, cấp chịu nén, màu, và phương thức nhận diện bổ sung.
Cột thứ tư là cột thường thiếu. Có nó thì mọi tuyến không có màu tương ứng đều được xử lý từ trên giấy, thay vì để phát sinh ở công trường.
V. Sáu yếu tố cần kiểm trước khi chốt cấp nén
Hình ảnh: Thi công ống PVC Conduit GS cần đúng tuyến, đúng phụ kiện và đúng kỹ thuật lắp đặt.
1. Mức độ kiểm soát của giai đoạn thi công
Yếu tố quan trọng nhất, và là yếu tố duy nhất không có trong bảng thông số nào. Công trình có giám sát chặt, có quy định lối đi cho xe rùa, có che chắn tuyến ống chờ đổ thì rủi ro thấp hơn nhiều so với công trình thi công ba mũi song song theo tiến độ ép.
Nếu không chắc, chọn cấp cao hơn. Chênh lệch chi phí nhỏ hơn nhiều so với việc phải đục sàn đã đổ, và như mục II.2 đã cho thấy, gần như không mất dung lượng luồn dây.
2. Khoảng cách giữa các điểm buộc cố định
Ống buộc thưa thì đoạn giữa hai điểm buộc chịu uốn và chịu nén tập trung khi có tải phía trên. Buộc dày làm giảm rủi ro rõ rệt, và trong nhiều trường hợp hiệu quả hơn việc nâng cấp chịu nén.
Đây là hạng mục nên ghi vào method statement thay vì để đội thi công tự quyết. Khoảng cách treo đỡ cho các loại tuyến được bóc riêng trong bài khoảng cách treo đỡ và bán kính uốn ống conduit.
3. Chiều dày lớp bê tông phủ trên ống
Lớp phủ mỏng nghĩa là ống nằm gần mặt sàn, chịu ảnh hưởng nhiều hơn từ tải trên bề mặt, và dễ bị va chạm khi khoan hoặc cắt sau này. Với sàn mỏng hoặc tuyến buộc phải đặt cao, nên xem xét cấp nén cao hơn hoặc điều chỉnh phương án đi tuyến.
4. Cỡ ống
Ống cỡ lớn có bề mặt hứng tải rộng hơn và khoảng nhịp giữa hai điểm buộc thường dài hơn. Trên cùng một tuyến sàn, ống D40 và D50 nên được xem xét ở cấp nén cao hơn so với D16 và D20.
Lưu ý thêm: D40 và D50 chỉ có ở cấp 750N và 1250N, không có phương án cấp nhẹ, nên quyết định chỉ còn giữa hai cấp này.
5. Số tuyến chạy song song và điểm giao nhau
Chỗ nhiều tuyến chạy sát nhau hoặc cắt chéo nhau là chỗ ống bị kê lên nhau, tạo điểm tựa cứng. Khi có tải phía trên, đúng những điểm này bị bẹp trước.
Với khu vực tập trung nhiều tuyến — thường là vùng gần tủ tầng và vùng trục kỹ thuật — nên dùng cấp nén cao hơn phần còn lại của sàn.
6. Yêu cầu của hồ sơ thiết kế và chỉ dẫn kỹ thuật
Có tính ràng buộc cao nhất: nếu hồ sơ thiết kế hoặc chỉ dẫn kỹ thuật đã quy định cấp chịu nén thì áp dụng theo hồ sơ. Bảng ở mục I là căn cứ đề xuất, không thay thế hồ sơ đã được phê duyệt.
Khi thấy hồ sơ quy định cấp thấp hơn mức bài này đề xuất cho khu vực đó, nên có văn bản trao đổi với tư vấn thiết kế thay vì tự nâng cấp hoặc tự hạ cấp tại công trường.
VI. Ba sai lầm khi chọn cấp nén cho tuyến âm sàn

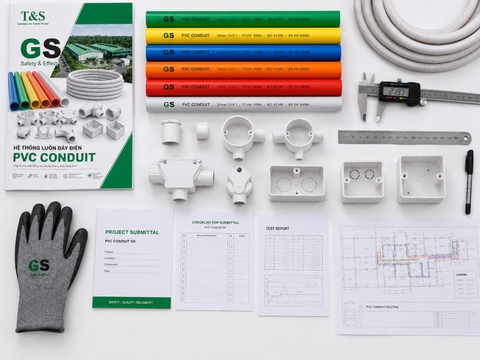

Hình ảnh: Quy trình kiểm tra giúp đảm bảo ống PVC Conduit GS đạt yêu cầu trước khi giao hàng.
1. Dùng một cấp nén duy nhất cho toàn công trình
Hoặc là lãng phí ở tuyến nổi trần giả, hoặc là rủi ro bẹp ống ở tuyến âm sàn nhà xưởng. Cách đúng là phân cấp theo khu vực lắp đặt và ghi rõ trong bảng vật tư từng khu vực dùng cấp nào.
Đây cũng là cách tối ưu chi phí mà không hạ chất lượng hệ thống: dùng cấp cao đúng chỗ cần, dùng cấp thấp hơn ở chỗ không cần.
2. Hạ cấp nén để lấy đường kính trong lớn hơn
Nhìn số thực ở mục II.2 sẽ thấy cách này không đáng: hạ D20 từ 1250N xuống 750N chỉ được thêm khoảng 7% tiết diện trong, và với dây 2,5 mm² thì số sợi tối đa vẫn giữ nguyên là 7 sợi ở cả hai cấp. Tức là hạ cấp nén không đổi được thêm một sợi dây nào, mà đánh đổi cả khả năng chịu lực.
Cách đúng để tăng dung lượng là tăng cỡ ống hoặc chia thành hai tuyến. Từ D20 lên D25 tăng từ 7 lên 12 sợi — chi tiết trong bài ống luồn dây điện D20 luồn được mấy sợi.
3. Hạ cấp nén để lấy màu có sẵn
Sai lầm nghiêm trọng nhất, và giờ đã rõ vì sao nó xảy ra: 6 màu chỉ có ở cấp 750N. Khi spec đòi màu cho một tuyến cần 1250N, đội mua hàng thấy chỉ có 750N là có màu, và hạ cấp.
Màu là quy ước quản lý, cấp nén là yêu cầu cơ học. Hai thứ không đánh đổi được cho nhau. Cách xử lý đúng đã nêu ở mục IV.2: giữ cấp nén, dùng ống trắng, bổ sung nhãn nhận diện.
VII. Cấu hình đề xuất theo loại công trình
Hình ảnh: Ứng dụng ống PVC Conduit GS đi nổi cho hệ thống điện nhà xưởng.
| Loại công trình | Tuyến âm sàn | Tuyến âm tường, âm trần | Tuyến nổi trần giả | Ghi chú về màu |
|---|---|---|---|---|
| Nhà ở, biệt thự | 750N | 750N | 320N hoặc 750N | Dùng được 6 màu ở D20–D32 cấp 750N |
| Chung cư, căn hộ | 750N; khu thi công nặng xét 1250N | 750N | 320N hoặc 750N | Tuyến 1250N và tuyến 320N cần nhãn |
| Văn phòng, khách sạn | 750N; vùng trục kỹ thuật xét 1250N | 750N | 320N hoặc 750N | Tuyến trục D40–D50 cần nhãn |
| Trung tâm thương mại | 1250N ở khu xe và hành lang chính | 750N | 750N | Phần lớn tuyến âm sàn cần nhãn |
| Nhà xưởng, nhà máy | 1250N | 750N | 750N | Toàn bộ tuyến âm sàn cần nhãn |
| Tầng hầm, khu xe lưu thông | 1250N | 750N | 750N | Toàn bộ tuyến âm sàn cần nhãn |
Bảng mang tính đề xuất phục vụ bóc tách sơ bộ. Cấp chịu nén cuối cùng phải theo hồ sơ thiết kế và chỉ dẫn kỹ thuật được phê duyệt của dự án.
Ứng dụng cụ thể cho nhà xưởng, gồm cả điều kiện môi trường lắp đặt, được bóc riêng trong bài ống luồn dây điện cho nhà xưởng công nghiệp. Các tình huống nên và không nên dùng PVC Conduit có trong bài ứng dụng PVC Conduit trong công trình điện.
FAQ – Câu Hỏi Thường Gặp
Câu 1: Tuyến âm sàn nhà ở dùng 750N có đủ không?
Đủ trong điều kiện thi công được kiểm soát: tuyến ống được buộc cố định đủ dày, có che chắn trong lúc chờ đổ bê tông, và không có phương tiện nặng di chuyển trên khu vực có ống. Nếu công trình thi công nhiều mũi song song theo tiến độ ép và không kiểm soát được việc xe rùa chạy qua tuyến ống, nên xét cấp 1250N cho vùng có rủi ro.
Câu 2: Vì sao tải trong giai đoạn thi công lại quan trọng hơn tải khai thác?
Vì sau khi bê tông đông kết, ống được bao quanh hoàn toàn bởi khối bê tông và tải trên sàn do kết cấu tiếp nhận, không tác động trực tiếp lên thành ống. Còn trong giai đoạn trước khi đổ, ống nằm trên lớp thép sàn và không có gì bảo vệ khỏi bàn chân công nhân, bánh xe rùa, vật liệu xếp tạm và đầm dùi. Đây là giai đoạn ống dễ bẹp nhất, và cũng là giai đoạn ít được để ý nhất.
Câu 3: Nâng từ 750N lên 1250N có làm giảm số dây luồn được không?
Rất ít. Chênh lệch tiết diện trong giữa hai cấp từ khoảng 2% đến 9% tùy cỡ. Với cỡ D20 và dây 2,5 mm², số sợi tối đa vẫn là 7 sợi ở cả hai cấp. Điều thực sự mất khi chuyển sang 1250N không phải dung lượng luồn dây, mà là khả năng chọn màu — vì cấp 1250N chỉ có màu trắng.
Câu 4: Tuyến báo cháy âm sàn nhà xưởng cần 1250N nhưng không có ống đỏ thì làm thế nào?
Giữ cấp 1250N màu trắng và bổ sung nhãn nhận diện hệ thống tại đầu vào tủ, hai bên hộp nối, điểm rẽ nhánh và điểm xuyên sàn hoặc xuyên tường ngăn cháy. Tuyệt đối không hạ xuống cấp 750N để lấy được ống đỏ — đó là đánh đổi khả năng chịu lực của tuyến âm sàn nhà xưởng để lấy màu. Điều khoản xử lý tình huống này nên được viết sẵn trong spec, xem mẫu câu ở mục IV.2.
Câu 5: Con số 750N nghĩa là ống chịu được tải 750 Newton phải không?
Không hoàn toàn. Con số này gắn với phép thử nén của tiêu chuẩn, thực hiện trên đoạn ống rời trong điều kiện phòng thí nghiệm, với mức biến dạng cho phép quy định sẵn. Nó là căn cứ để so sánh giữa các chủng loại ống, không phải tải trọng tối đa mà tuyến ống chịu được tại công trường. Khả năng chịu lực thực tế còn phụ thuộc cách kê đỡ, khoảng cách buộc cố định và chiều dày lớp bê tông phủ. Phương pháp thử cụ thể cần đối chiếu ấn bản tiêu chuẩn hiện hành.
Câu 6: Có thể dùng 320N cho tuyến âm sàn không?
Không nên. Cấp 320N thuộc phân loại nhẹ, phù hợp với tuyến nổi trong nhà và khu vực không chịu tải cơ học. Tuyến chôn trong kết cấu sàn chịu tải trong giai đoạn thi công như đã nêu ở mục III, nên cấp thấp nhất hợp lý cho âm sàn là 750N. Ngoài ra cấp 320N chỉ có tới cỡ D32, không có D40 và D50.
Câu 7: Buộc ống dày hơn có thay được việc nâng cấp chịu nén không?
Buộc cố định dày hơn làm giảm rủi ro rõ rệt và trong nhiều trường hợp hiệu quả hơn việc nâng cấp nén, vì nó xử lý đúng nguyên nhân là lực tập trung ở đoạn giữa hai điểm buộc. Nhưng nó không thay thế được yêu cầu về cấp chịu nén trong hồ sơ. Cách làm đúng là làm cả hai: chọn đúng cấp theo khu vực, và ghi khoảng cách buộc cố định vào method statement.
Câu 8: Phát hiện ống bị bẹp sau khi đổ bê tông thì xử lý thế nào?
Trước hết xác định phạm vi bằng cách thử luồn dây mồi để tìm điểm tắc. Nếu chỉ tắc một đoạn ngắn gần hộp nối, có thể xử lý cục bộ. Nếu tắc ở giữa tuyến dài thì phương án thường là đục cục bộ tại điểm bẹp, hoặc bỏ tuyến đó và đi tuyến thay thế nổi hoặc âm tường. Đây là lý do việc chọn đúng cấp nén và buộc cố định đủ dày ngay từ đầu quan trọng hơn mọi biện pháp xử lý sau.
Cần rà soát cấp chịu nén và phương án nhận diện theo từng khu vực?
Hình ảnh: Trang bìa catalog ống PVC Conduit GS dùng để giới thiệu sản phẩm và quy cách.
Phân cấp chịu nén theo khu vực là việc làm một lần trên bảng vật tư, nhưng cần nhìn cả ba phía: điều kiện khai thác, điều kiện thi công, và khả năng có màu theo cấp và cỡ. Đội kỹ thuật Lạc Việt có thể hỗ trợ rà soát bảng vật tư theo từng khu vực sàn, chỉ ra tuyến nào không có màu tương ứng và cần nhãn nhận diện, đề xuất câu điều khoản cho spec, và cung cấp tài liệu kỹ thuật phục vụ hồ sơ thầu và hồ sơ nghiệm thu.
Xem toàn bộ quy cách D16–D50 và ba cấp chịu nén tại trang ống luồn dây điện PVC Conduit GS 6 màu, hoặc xem danh mục ống và phụ kiện tại trang sản phẩm PVC Conduit GS.
