Phân Hệ Bằng Màu Ống Hay Bằng Nhãn Dán? So Sánh Chi Phí Và Độ Bền Nhận Diện
Màu ống và nhãn dán không phải hai phương án thay thế nhau mà là hai lớp nhận diện khác nhau. Màu là nhận diện liên tục toàn tuyến; nhãn là nhận diện tại điểm nhưng truyền tải được nhiều thông tin hơn gồm số mạch và tủ nguồn. Không thể chỉ dùng màu vì toàn bộ phụ kiện chỉ có một màu trắng nên tại hộp nối thông tin màu biến mất, và vì dải sáu màu chỉ có ở cấp 750N cỡ D20 đến D32. Không thể chỉ dùng nhãn vì khi mở trần giữa hai nhãn thì chỉ màu trả lời được. Câu hỏi đúng là tuyến nào dùng màu, tuyến nào buộc dùng nhãn, và ghi cả hai vào hồ sơ thiết kế.
Câu hỏi này xuất hiện ngay khi bảng vật tư có dòng ống nhiều màu: "dán nhãn rẻ hơn, sao phải mua ống màu?"
Câu trả lời ngắn: đây là câu hỏi đặt sai. Màu ống và nhãn dán không phải hai phương án thay thế nhau — chúng làm việc ở hai lớp khác nhau, và mọi công trình dùng ống luồn dây điện đều cần cả hai.
Bài viết giải thích vì sao, đưa ra bảng phân vai tuyến nào dùng gì, cách tính chi phí cho đúng, và cách chọn nhãn cho tuyến buộc phải dùng nhãn.
Hình ảnh: Nhãn nhận diện tại hai bên hộp nối — lớp thông tin duy nhất còn lại ở vị trí mà màu ống không nhìn thấy được.
I. Vì sao đây là câu hỏi đặt sai
1. Không thể chỉ dùng màu
Hai lý do, cả hai đều không tránh được:
Thứ nhất — dải màu không phủ hết dải sản phẩm. Với hệ PVC Conduit GS, sáu màu có ở cấp 750N, cỡ D20, D25 và D32. Bốn nhóm tuyến sau chỉ có màu trắng:
- Tuyến cần cấp 1250N — tức tuyến âm sàn nhà xưởng và tầng hầm
- Tuyến trục cỡ D40 và D50
- Tuyến cỡ D16
- Tuyến nổi dùng cấp 320N
Nghĩa là ngay cả khi dự án quyết định dùng đủ sáu màu, vẫn có một phần tuyến buộc phải nhận diện bằng nhãn. Bảng dải màu chi tiết có trong bài phân loại ống PVC Conduit theo cấp lực 320N–1250N.
Thứ hai — tại hộp nối, màu biến mất. Toàn bộ phụ kiện chỉ có một màu trắng. Chỉ ống mới có màu. Nên tại mỗi hộp nối, hộp kéo dây, điểm rẽ nhánh, người bảo trì mất hoàn toàn thông tin màu và phải suy ra hệ thống từ màu ống hai đầu — nếu hai đầu bị che thì không suy được.
2. Không thể chỉ dùng nhãn
Nhãn là nhận diện điểm, màu là nhận diện tuyến. Đây là khác biệt bản chất, không phải khác biệt mức độ.
Nhãn cho biết tại vị trí này tuyến ống thuộc hệ nào. Màu cho biết dọc toàn bộ chiều dài tuyến thuộc hệ nào. Khi mở trần ở một điểm bất kỳ giữa hai nhãn — chuyện xảy ra thường xuyên khi cải tạo — chỉ màu trả lời được.
Thêm vào đó, nhãn phụ thuộc ba thứ mà màu không phụ thuộc: chất lượng nhãn, tay nghề người dán, và thời gian.
3. Câu hỏi đúng
Không phải "màu hay nhãn", mà là:
Tuyến nào dùng màu, tuyến nào buộc dùng nhãn, và ghi điều đó vào hồ sơ như thế nào.
Phần còn lại của bài trả lời câu này.
II. So sánh theo tiêu chí sử dụng
| Tiêu chí | Màu ống | Nhãn dán |
|---|---|---|
| Phạm vi nhận diện | Liên tục toàn tuyến | Chỉ tại điểm có nhãn |
| Thời điểm phát sinh chi phí | Lúc mua vật tư | Lúc thi công, và mỗi lần dán lại |
| Phụ thuộc tay nghề | Không | Có — dán đúng vị trí, đúng nội dung, đúng chiều đọc |
| Độ bền theo thời gian | Theo tuổi thọ ống | Phụ thuộc chất lượng nhãn và môi trường; có thể bong, bạc, mờ chữ |
| Nhận diện tại hộp nối | Không có — phụ kiện chỉ màu trắng | Bắt buộc phải có |
| Áp dụng được cho tuyến nào | Chỉ cấp 750N cỡ D20–D32 | Mọi tuyến, mọi cấp, mọi cỡ |
| Mức thông tin truyền tải | Chỉ phân hệ | Phân hệ, số mạch, tủ nguồn, hướng tuyến |
| Khi lỡ làm sai | Sai từ lúc mua, tuyến đã chôn thì không sửa được | Bóc ra dán lại |
| Sau cải tạo lần hai, lần ba | Còn nguyên | Có thể đã mất hoặc không còn đúng |
| Khi trần tối, bụi bám | Vẫn phân biệt được, trừ cặp đỏ và cam | Phải soi đèn và lại gần đọc |
Nhìn bảng thấy rõ hai điều:
- Nhãn truyền tải được nhiều thông tin hơn — màu chỉ nói được phân hệ, còn nhãn nói được cả số mạch và tủ nguồn
- Màu bền hơn và không phụ thuộc con người — đây là lý do nó có giá trị ở giai đoạn vận hành, giai đoạn dài nhất trong vòng đời công trình
III. Chi phí — cách tính cho đúng
1. Ba khoản chi phí của mỗi phương án
Phép so sánh thường dừng ở khoản thứ nhất, và đó là chỗ sai.
| Màu ống | Nhãn dán | |
|---|---|---|
| Chi phí vật tư | Chênh lệch đơn giá theo màu × khối lượng tuyến | Đơn giá nhãn × số điểm dán |
| Chi phí nhân công | Không phát sinh thêm | Công dán, tỷ lệ thuận số điểm |
| Chi phí duy trì | Không | Dán lại khi bong, bạc, hoặc sau mỗi lần cải tạo |
Cách tính đúng là cộng cả ba, và tính trên vòng đời công trình, không tính trên giai đoạn thi công.
2. Khoản chi phí bị bỏ quên
Khoản lớn nhất không nằm trong ba dòng trên.
Khi nhãn đã mất và màu không có, chi phí phát sinh không phải là dán lại nhãn — mà là thời gian truy vết. Đội bảo trì phải dò tuyến từ tủ, hoặc thử tắt từng mạch để xác định. Với công trình đang khai thác như bệnh viện hoặc trung tâm thương mại, thời gian đó còn kéo theo chi phí gián đoạn.
Đây cũng là lý do lập luận "dán nhãn rẻ hơn" chỉ đúng nếu tính đến ngày bàn giao. Tính trên mười lăm năm vận hành thì kết luận đổi chiều.
3. Cách trình bày với chủ đầu tư
Không so sánh chi phí vật tư. So sánh theo ba câu hỏi:
- Chi phí chênh lệch phát sinh một lần, hay phát sinh mỗi lần cải tạo?
- Ai chịu chi phí đó — nhà thầu ở giai đoạn thi công, hay chủ đầu tư trong suốt vòng đời?
- Khi cần can thiệp gấp lúc 2 giờ sáng, cái gì còn ở đó?
IV. Phân vai: tuyến nào dùng gì

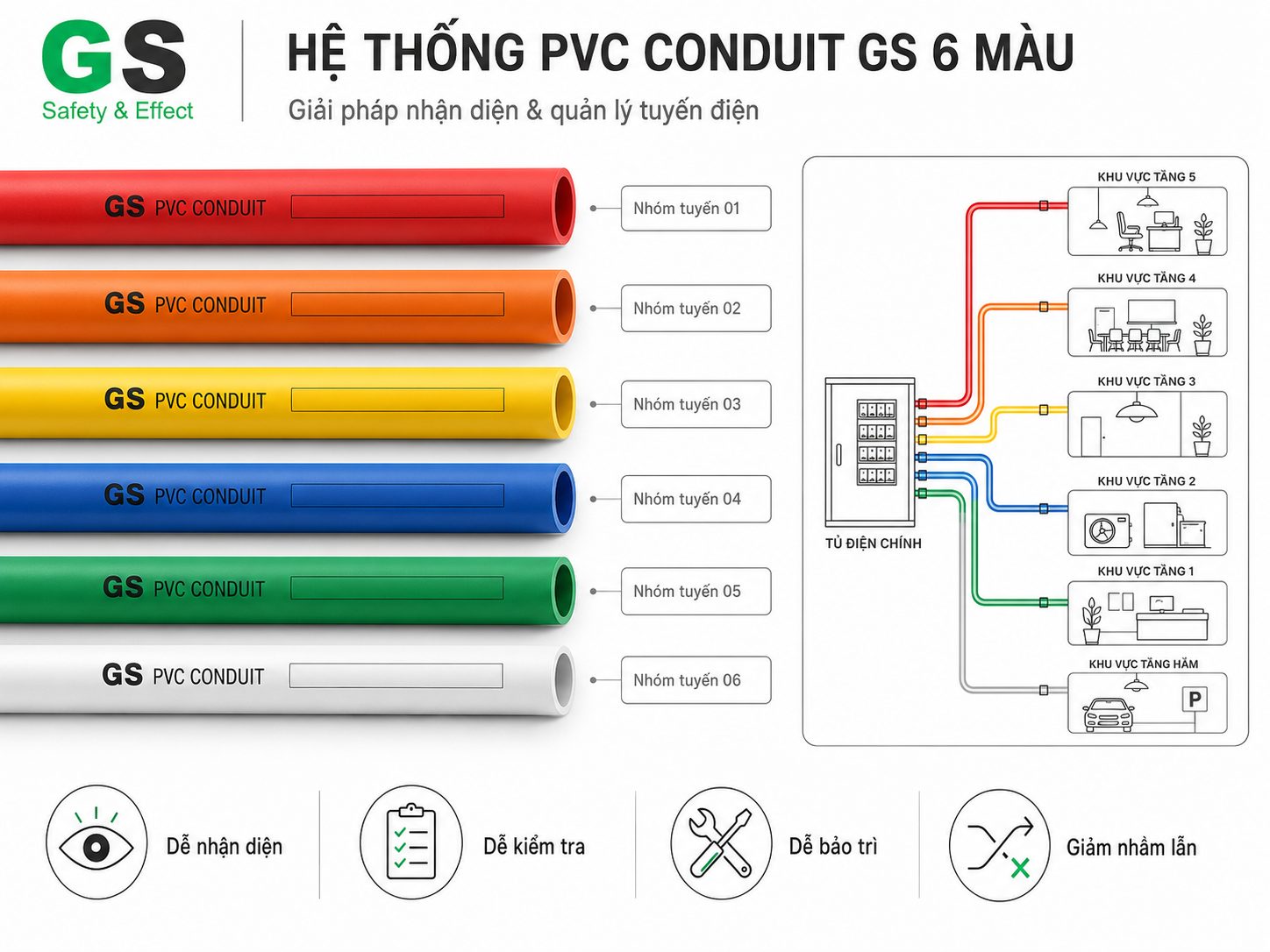

Ống PVC Conduit GS nhiều màu hỗ trợ nhận diện tuyến điện — nhưng chỉ ở phần dải sản phẩm có màu.
1. Bảng phân vai
| Nhóm tuyến | Phương án nhận diện |
|---|---|
| Âm tường, âm trần, âm sàn dân dụng — cấp 750N, cỡ D20–D32 | Màu ống, cộng nhãn tại các điểm bắt buộc |
| Âm sàn nhà xưởng, tầng hầm — cấp 1250N | Ống trắng + nhãn trên toàn tuyến |
| Tuyến trục D40, D50 | Ống trắng + nhãn trên toàn tuyến |
| Tuyến cỡ D16 | Ống trắng + nhãn |
| Tuyến nổi trần giả — cấp 320N | Ống trắng + nhãn |
| Đoạn ống luồn đàn hồi tại đầu thiết bị | Nhãn — ống đàn hồi chỉ có màu trắng |
Với nhóm dùng ống trắng, nhãn cần dày hơn: ngoài các điểm bắt buộc, nên bổ sung nhãn theo khoảng cách đều dọc tuyến để người bảo trì bắt được thông tin ở bất kỳ chỗ nào mở trần.
2. Bốn vị trí bắt buộc có nhãn, kể cả khi đã dùng ống màu
- Đầu vào tủ điện và tủ trung tâm
- Hai bên mọi hộp nối và hộp kéo dây — nơi màu biến mất vì phụ kiện chỉ có màu trắng
- Điểm rẽ nhánh
- Điểm xuyên sàn và xuyên tường ngăn cháy
Bốn vị trí này không thương lượng được. Màu ống là lớp nhận diện bổ sung, không thay thế quy định về màu dây dẫn, ký hiệu cáp, nhãn tuyến và đánh số mạch theo hồ sơ thiết kế.
3. Trường hợp không dùng màu chút nào
Có công trình quyết định dùng ống trắng toàn bộ và nhận diện hoàn toàn bằng nhãn. Đây là lựa chọn hợp lý khi:
- Công trình nhỏ, ít phân hệ, đội vận hành là chính chủ đầu tư
- Toàn bộ tuyến nằm ngoài dải có màu — ví dụ nhà xưởng dùng 1250N cho hầu hết tuyến
- Ngân sách vật tư bị khóa cứng
Khi đó cần tăng mật độ nhãn và ghi rõ trong hồ sơ hoàn công. Điều phải tránh là ống trắng toàn bộ mà nhãn chỉ có ở đầu tuyến — đó là trạng thái không có nhận diện.
V. Đưa vào hồ sơ như thế nào
1. Đoạn văn mẫu cho chỉ dẫn kỹ thuật
Hệ thống ống luồn dây điện sử dụng phương thức nhận diện hai lớp. Lớp thứ nhất là màu ống theo quy ước phân hệ, áp dụng cho các tuyến có sẵn màu tương ứng. Lớp thứ hai là nhãn nhận diện hệ thống, bắt buộc tại vị trí đầu vào tủ, hai bên hộp nối và hộp kéo dây, điểm rẽ nhánh, và điểm xuyên sàn hoặc xuyên tường ngăn cháy.
Tại các tuyến mà cấp chịu nén yêu cầu hoặc cỡ ống không có màu tương ứng theo quy ước, sử dụng ống màu trắng và bổ sung nhãn nhận diện theo khoảng cách quy định trong bản vẽ. Không được thay đổi cấp chịu nén hoặc cỡ ống để đáp ứng yêu cầu về màu.
Nhãn phải chịu được điều kiện môi trường tại vị trí lắp đặt trong suốt vòng đời công trình, không bong tróc, không phai chữ. Nội dung nhãn và vị trí dán phải được thể hiện trong bản vẽ thi công và ghi lại trong hồ sơ hoàn công.
Đoạn cuối là đoạn hay bị bỏ. Không có nó thì nhãn trở thành hạng mục tự do của nhà thầu, và chất lượng nhãn quyết định theo giá.
2. Ba thứ phải có trong bản vẽ
- Quy ước màu, đồng bộ với legend
- Nội dung nhãn — ghi gì trên nhãn: tên hệ, số mạch, tủ nguồn
- Vị trí dán nhãn và khoảng cách với tuyến dùng ống trắng
Bảng quy ước màu đầy đủ và đoạn spec cho phần màu có trong bài quy ước màu ống luồn dây điện cho spec MEP.
VI. Chọn nhãn thế nào

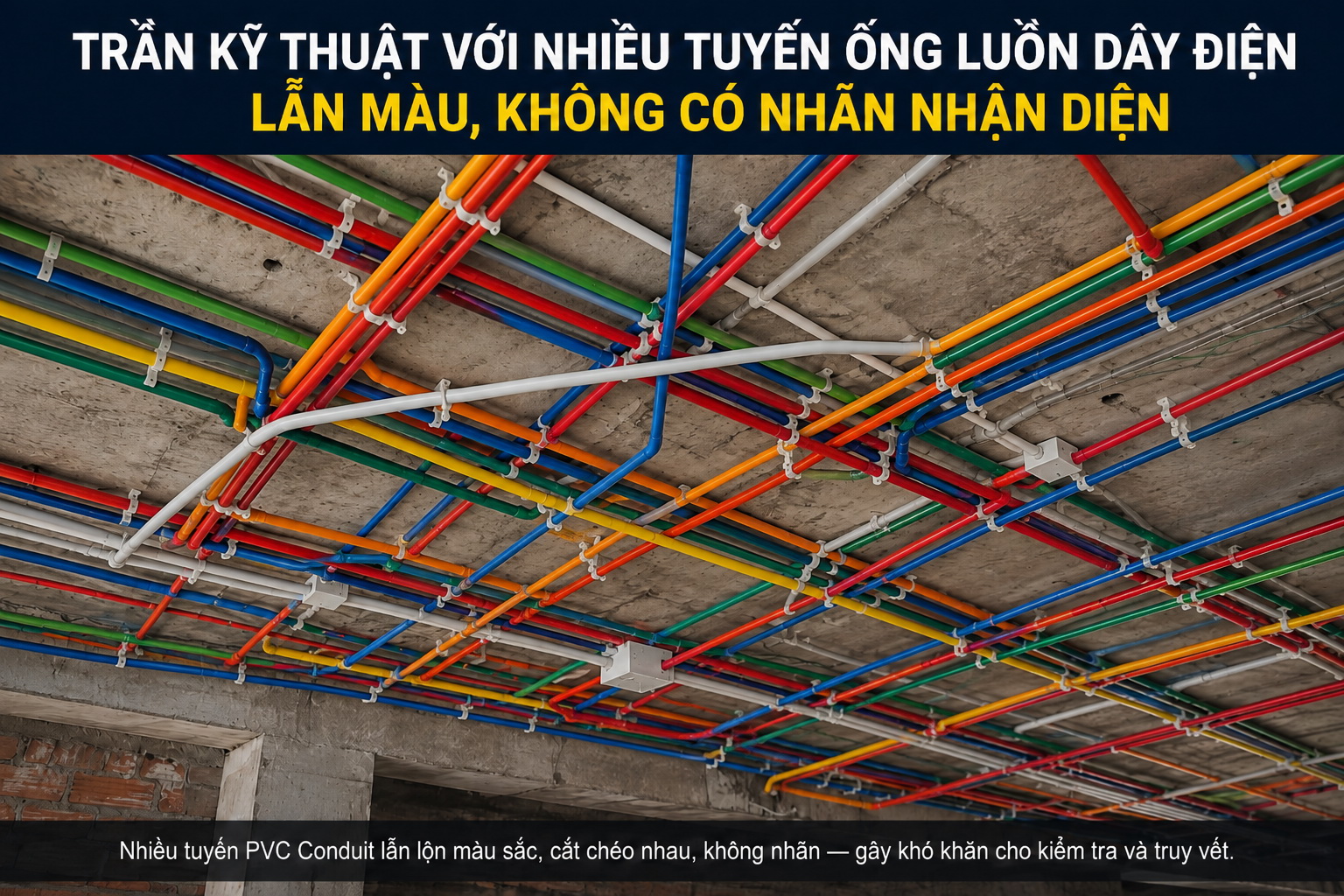

Trần kỹ thuật không có nhận diện — trạng thái mà mọi lần can thiệp về sau đều là phỏng đoán.
Lạc Việt và T&S không cung cấp nhãn nhận diện, nên phần này thuần túy là khuyến nghị kỹ thuật. Bốn tiêu chí đáng quan tâm khi chọn:
- Bám dính trên bề mặt nhựa PVC, không dùng loại chỉ bám tốt trên kim loại
- Chịu được điều kiện của vị trí lắp — nhiệt độ, độ ẩm, bụi, và tia UV nếu tuyến phơi nắng
- Chữ không phai — nhãn còn bám nhưng mất chữ thì cũng như không
- Kích thước phù hợp cỡ ống — nhãn quá dài trên ống D16 sẽ quấn chồng và bong mép
Hai lỗi hay gặp khi thi công nhãn:
- Dán sai chiều đọc. Nhãn quấn quanh ống mà chữ nằm ở mặt khuất thì phải xoay ống mới đọc được — với tuyến đã cố định thì không xoay được
- Nội dung không thống nhất. Mỗi đội ghi một kiểu, đội sau không đọc được của đội trước. Đây là lý do nội dung nhãn phải quy định trong bản vẽ, không để tự do
Các lỗi thi công liên quan có trong bài lỗi thi công ống luồn dây điện thường gặp, và các sai lầm về quy ước màu có trong bài 8 sai lầm khi tự quy ước màu ống conduit tại công trường.
FAQ – Câu Hỏi Thường Gặp
Câu 1: Dán nhãn có rẻ hơn mua ống màu không?
Rẻ hơn nếu chỉ tính tới ngày bàn giao. Chi phí nhãn gồm ba khoản: vật tư nhãn, công dán, và chi phí dán lại khi bong hoặc sau mỗi lần cải tạo. Khoản thứ ba kéo dài suốt vòng đời công trình và do chủ đầu tư chịu, trong khi chênh lệch chi phí ống màu phát sinh một lần ở giai đoạn mua vật tư. Ngoài ra còn một khoản không tính được bằng vật tư: thời gian truy vết khi nhãn đã mất và màu không có.
Câu 2: Có thể chỉ dùng màu, bỏ hẳn nhãn không?
Không. Hai lý do. Thứ nhất, toàn bộ phụ kiện chỉ có một màu trắng, nên tại mỗi hộp nối thông tin màu biến mất và bắt buộc phải có nhãn. Thứ hai, dải sáu màu chỉ có ở cấp 750N cỡ D20 đến D32, nên tuyến cần cấp 1250N, tuyến cỡ D40, D50 hoặc D16 và tuyến cấp 320N đều phải dùng ống trắng kèm nhãn.
Câu 3: Có thể chỉ dùng nhãn, bỏ hẳn màu không?
Được, và là lựa chọn hợp lý với công trình nhỏ ít phân hệ, hoặc công trình mà hầu hết tuyến nằm ngoài dải có màu. Nhưng khi đó phải tăng mật độ nhãn và ghi rõ trong hồ sơ hoàn công. Điều phải tránh là ống trắng toàn bộ mà nhãn chỉ có ở đầu tuyến — đó là trạng thái không có nhận diện, và mọi lần can thiệp về sau đều là phỏng đoán.
Câu 4: Màu ống và nhãn khác nhau ở điểm nào về bản chất?
Màu là nhận diện liên tục toàn tuyến; nhãn là nhận diện tại điểm. Khi mở trần ở một vị trí bất kỳ giữa hai nhãn — chuyện xảy ra thường xuyên khi cải tạo — chỉ màu trả lời được. Ngược lại, nhãn truyền tải được nhiều thông tin hơn: ngoài phân hệ còn ghi được số mạch, tủ nguồn và hướng tuyến. Hai lớp này bổ sung cho nhau chứ không thay thế nhau.
Câu 5: Những vị trí nào bắt buộc có nhãn kể cả khi đã dùng ống màu?
Bốn vị trí: đầu vào tủ điện và tủ trung tâm; hai bên mọi hộp nối và hộp kéo dây; điểm rẽ nhánh; điểm xuyên sàn và xuyên tường ngăn cháy. Vị trí thứ hai quan trọng nhất vì đó là nơi màu biến mất do phụ kiện chỉ có màu trắng.
Câu 6: Nên chọn loại nhãn nào?
Bốn tiêu chí: bám dính tốt trên bề mặt nhựa PVC chứ không chỉ trên kim loại; chịu được nhiệt độ, độ ẩm, bụi và tia UV theo vị trí lắp đặt; chữ không phai theo thời gian; kích thước phù hợp cỡ ống. Ngoài ra nội dung nhãn và vị trí dán phải quy định trong bản vẽ, không để mỗi đội thi công tự quyết — nếu không thì đội sau sẽ không đọc được nhãn của đội trước.
Câu 7: Chi phí nhãn nên tính vào hạng mục nào?
Nên tách thành một dòng riêng trong bảng vật tư, gồm cả vật tư nhãn và công dán, thay vì gộp vào chi phí thi công chung. Tách riêng giúp thấy được con số thật khi so sánh với phương án dùng ống màu, và tránh việc chất lượng nhãn bị quyết định theo giá ở giai đoạn cuối.
Cần phân vai màu và nhãn cho dự án cụ thể?
Bảng báo giá ống PVC Conduit GS cần được cập nhật theo quy cách và số lượng đặt hàng.
Việc cần làm không phải chọn giữa hai phương án, mà là xác định tuyến nào nằm trong dải có màu và tuyến nào buộc dùng nhãn, rồi ghi cả hai vào hồ sơ. Đội kỹ thuật Lạc Việt có thể hỗ trợ rà soát bảng vật tư theo dải cỡ và cấp chịu nén, chỉ ra nhóm tuyến cần bổ sung nhãn, và đề xuất đoạn văn cho chỉ dẫn kỹ thuật.
Riêng phần nhãn nhận diện, Lạc Việt và T&S không cung cấp — phần tư vấn ở mục VI là khuyến nghị kỹ thuật để dự án tự chọn nguồn phù hợp.
Xem toàn bộ quy cách D16–D50 và ba cấp chịu nén tại trang ống luồn dây điện PVC Conduit GS 6 màu, hoặc danh mục ống và phụ kiện tại trang sản phẩm PVC Conduit GS. Ý nghĩa từng màu có trong bài ý nghĩa màu sắc ống PVC Conduit trong hệ điện.
