Khoảng Cách Kẹp Ống Luồn Dây Điện PVC Bao Nhiêu Là Hợp Lý?

Khoảng Cách Kẹp Đỡ Và Bán Kính Uốn Ống Conduit: Bảng Đề Xuất Cho Tuyến Đi Nổi Và Âm Trần

Khoảng cách kẹp đỡ đề xuất cho ống luồn dây điện PVC Conduit lắp nổi trong nhà, theo hướng bảo thủ: tuyến ngang không quá 1.000 mm và tuyến đứng không quá 1.200 mm. Chia chi tiết theo cỡ ống: D16–D20 là 800 mm ngang và 1.000 mm đứng; D25–D32 là 1.000 mm ngang và 1.200 mm đứng; D40–D50 là 1.200 mm ngang và 1.500 mm đứng. Phải bổ sung kẹp trong phạm vi 300 mm tại hộp nối, hộp kéo dây, tủ điện, điểm đấu nối thiết bị, đầu kết thúc tuyến và hai phía điểm chuyển hướng. Tại khu vực ngoài trời, nhiệt độ cao, rung động hoặc tuyến nhiều dây, giảm khoảng cách tối thiểu 20%. Đây là khuyến nghị kỹ thuật, không phải bảng khoảng cách chính thức được nhà sản xuất công bố.

Nhà thầu cần một con số để thi công. Kỹ sư MEP cần một dòng ghi chú cho shop drawing. Tư vấn giám sát cần tiêu chí để kiểm tra. Nhưng catalogue của phần lớn nhà cung cấp ống luồn dây điện, kể cả GS, hiện chưa công bố bảng khoảng cách kẹp đỡ theo từng đường kính.

Bài viết đưa ra bảng khoảng cách kẹp đỡ đề xuất theo hướng bảo thủ cho hệ PVC Conduit GS D16–D50, quy tắc 300 mm cho các vị trí phải bổ sung kẹp, cách điều chỉnh theo điều kiện lắp đặt, và cách kiểm soát bán kính uốn khi chưa có con số chính thức.

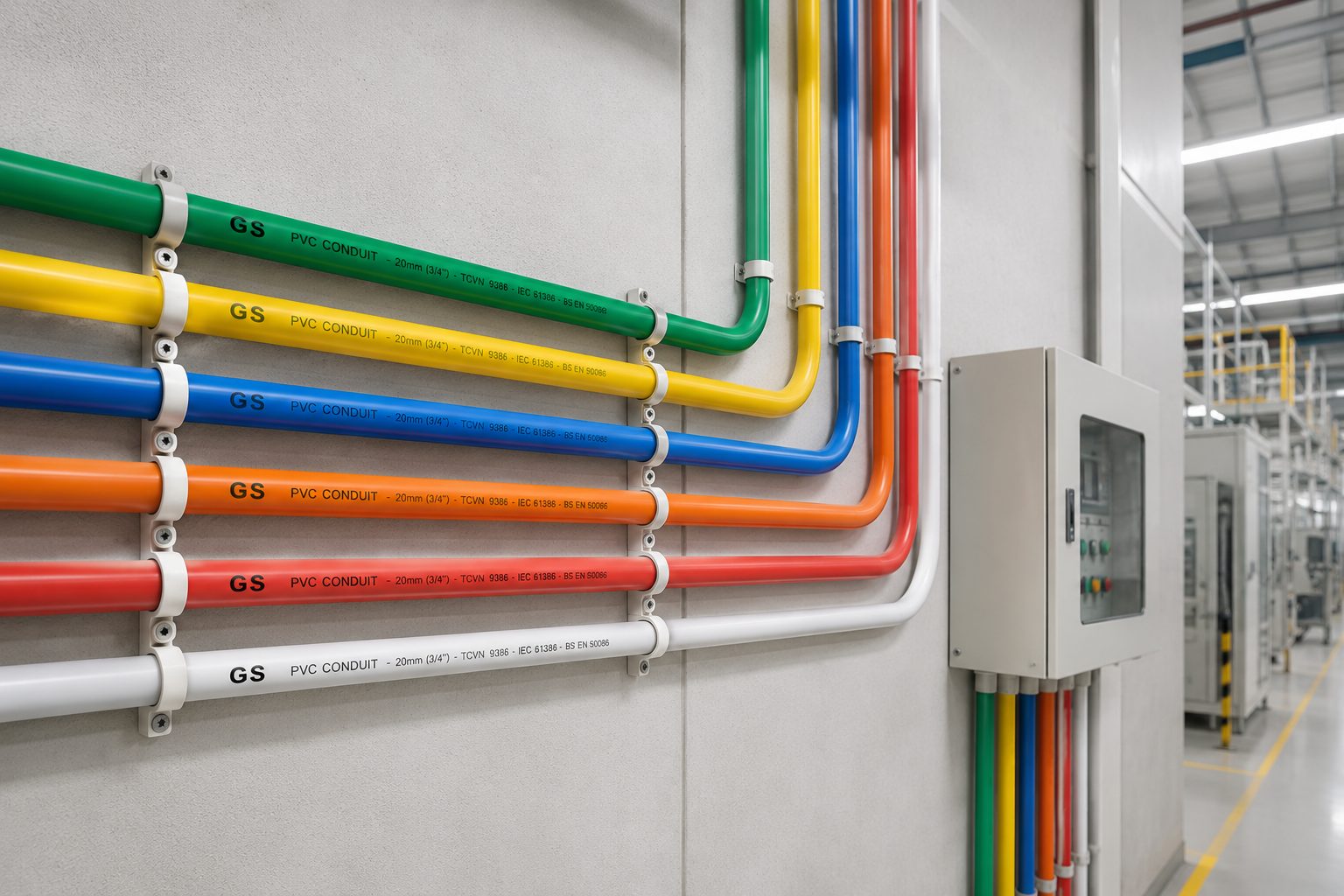

Hình ảnh: Ứng dụng ống PVC Conduit GS đi nổi cho hệ thống điện nhà xưởng — tuyến đi nổi là nơi chất lượng hệ kẹp đỡ nhìn thấy rõ nhất.

I. Trả lời ngắn: hai quy tắc dùng được ngay

1. Quy tắc đơn giản cho công trường

Khi hồ sơ thi công không cần chia chi tiết theo từng kích thước:

Tuyến ngang: khoảng cách kẹp không lớn hơn 1.000 mm. Tuyến đứng: khoảng cách kẹp không lớn hơn 1.200 mm.

Quy tắc này áp dụng theo hướng bảo thủ cho phần lớn tuyến PVC Conduit GS từ D16 đến D50 lắp nổi trong nhà. Nó dùng được ngay cho phần lớn công trình dân dụng, và đơn giản đủ để đội thi công nhớ được mà không cần tra bảng.

2. Bảng đề xuất theo đường kính — tuyến lắp nổi trong nhà

Khi cần tối ưu chi phí kẹp đỡ, chia theo cỡ ống:

3. Trạng thái của các con số này — đọc trước khi dùng

Cần nói rõ để không ai bị bắt lỗi khi trình hồ sơ:

Đây là khuyến nghị kỹ thuật theo hướng bảo thủ, chưa phải bảng khoảng cách chính thức được nhà máy T&S Việt Nam công bố. Catalogue và hồ sơ kỹ thuật GS hiện tại có công bố kích thước, cấp lực nén, màu sắc và hệ phụ kiện, nhưng chưa có bảng khoảng cách kẹp đỡ theo từng đường kính.

Nghĩa là khi viết vào hồ sơ, nên dùng cách diễn đạt "khoảng cách đề xuất" hoặc "khuyến nghị kỹ thuật", không viết "theo catalogue GS" hay "GS bắt buộc kẹp mỗi 800 mm". Khoảng cách cuối cùng phải tuân thủ bản vẽ thi công được phê duyệt, chỉ dẫn kỹ thuật dự án và yêu cầu của tư vấn giám sát.

Tiêu chuẩn sản phẩm mà hệ PVC Conduit GS công bố gồm IEC 61386-1:2008, BS EN 61386-21:2010 và QCVN 16:2023/BXD. Các tiêu chuẩn này quy định đặc tính của ống — khả năng chịu nén, chịu va đập, dải nhiệt độ, khả năng uốn — chứ không quy định khoảng cách kẹp đỡ tại công trường. Riêng IEC 61386-21 đã có ấn bản mới hơn bản 2010, nên khi lập hồ sơ nghiệm thu cần đối chiếu ấn bản hiện hành. Cơ sở tiêu chuẩn đầy đủ có trong bài tiêu chuẩn IEC 61386 và QCVN 16 cho PVC Conduit.

II. Vì sao khoảng cách kẹp quan trọng hơn vẻ ngoài

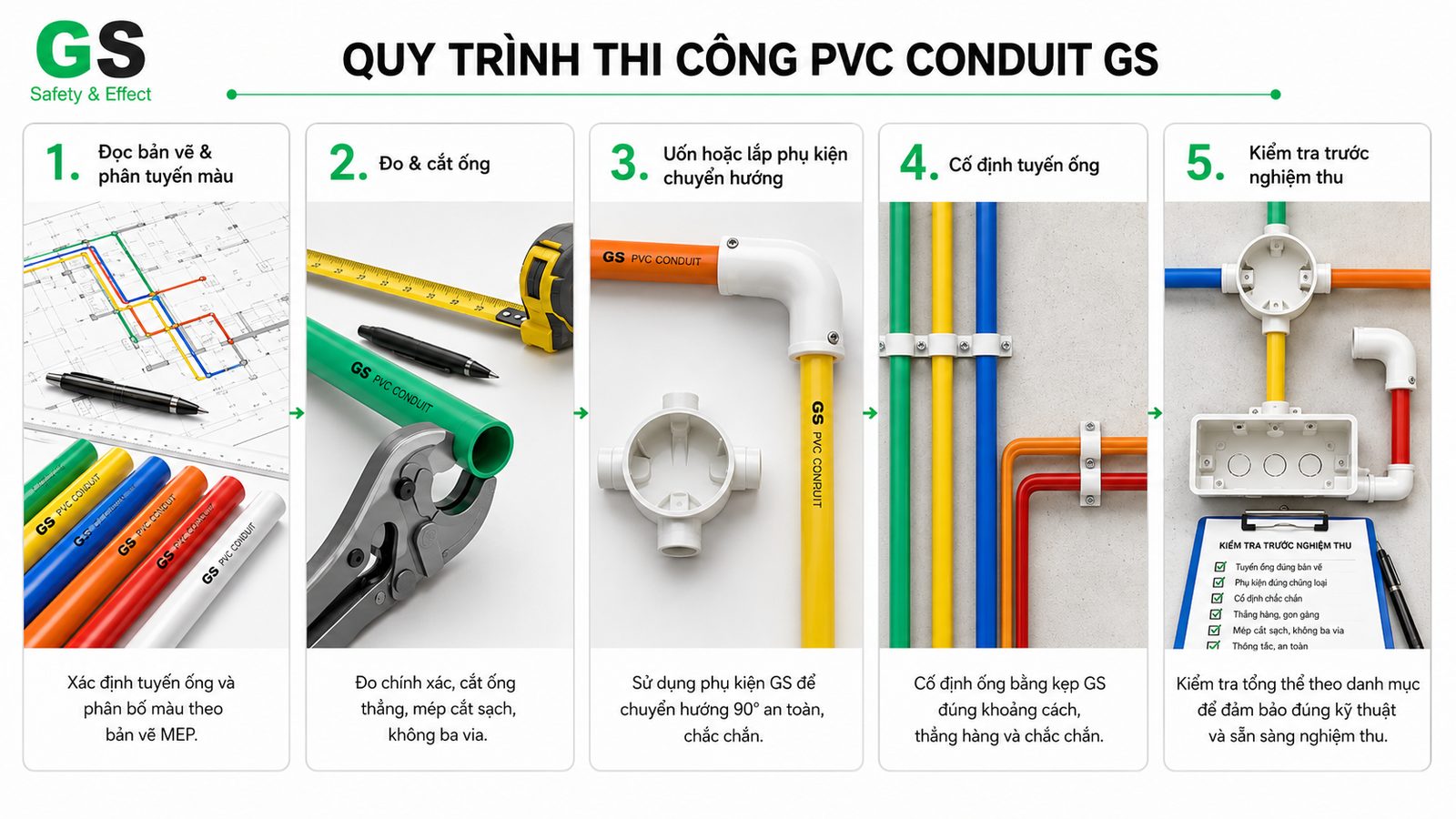

Hình ảnh: Thi công ống PVC Conduit GS cần đúng tuyến, đúng phụ kiện và đúng kỹ thuật lắp đặt.

1. Năm mục tiêu của hệ kẹp đỡ

Kẹp đỡ không chỉ để tuyến trông thẳng. Nó phục vụ năm mục tiêu:

• Giữ tuyến ống thẳng và ổn định
• Hạn chế võng và xê dịch khi kéo dây
• Không truyền tải trọng vào hộp điện hoặc phụ kiện
• Không siết ép làm biến dạng ống
• Cho phép kiểm soát chuyển vị do giãn nở nhiệt

Mục tiêu thứ ba là mục tiêu bị bỏ qua nhiều nhất, và là nguyên nhân của phần lớn sự cố mối nối.

2. Điều gì xảy ra khi kẹp thưa

Ba hệ quả, xếp theo mức độ:

• Tuyến võng giữa hai kẹp. Ảnh hưởng thẩm mỹ, và làm tăng ma sát khi kéo dây vì dây phải đi theo đường cong thay vì đường thẳng.
• Lực kéo dây truyền vào mối nối. Khi không có kẹp gần mối nối, toàn bộ lực kéo dồn vào đúng chỗ yếu nhất của tuyến. Mối nối tuột hoặc lệch, và nếu tuyến đã chôn thì không sửa được.
• Hộp điện thành điểm chịu tải. Đây là tình huống tệ nhất: tuyến ống treo vào hộp nối hoặc tủ điện thay vì treo vào kết cấu. Hộp bị kéo lệch, mối nối tại hộp hở, và về lâu dài nứt tại vị trí đầu vào.

3. Bảy yếu tố quyết định khoảng cách

Khoảng cách kẹp không nên xác định chỉ theo đường kính ống. Cần xem xét đồng thời:

1. Hướng lắp đặt — tuyến ngang hoặc tuyến đứng
2. Đường kính và độ cứng của ống
3. Số lượng dây và khối lượng cáp bên trong
4. Nhiệt độ môi trường và mức độ tiếp xúc ánh nắng
5. Mức rung động và tác động cơ học
6. Khoảng cách đến hộp điện, hộp nối và điểm chuyển hướng
7. Yêu cầu của bản vẽ thiết kế, chỉ dẫn kỹ thuật và tư vấn giám sát

Bảng ở mục I.2 đã tính tới yếu tố 1 và 2. Năm yếu tố còn lại xử lý ở mục III và IV.

III. Vị trí phải bổ sung kẹp — quy tắc 300 mm

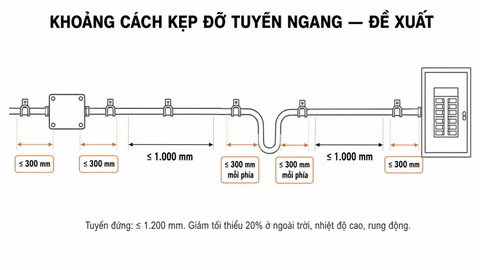

Hình ảnh: Sơ đồ khoảng cách kẹp đỡ ống luồn dây điện PVC Conduit và vị trí kẹp bổ sung

1. Bảng vị trí bổ sung kẹp

Ngoài khoảng cách định kỳ ở mục I, phải bố trí thêm kẹp tại các vị trí sau:

Cách nhớ đơn giản: ở đâu tuyến ống thay đổi — đổi hướng, nối, kết thúc, vào thiết bị — thì ở đó cần một kẹp trong phạm vi 300 mm.

Vị trí chuyển từ ống cứng sang ống mềm cần lưu ý riêng: kẹp phải đặt ở phía ống cứng, vì đó là phía chịu được lực. Ranh giới giữa hai loại ống và các vị trí bắt buộc dùng ống đàn hồi có trong bài ống luồn cứng và ống luồn đàn hồi.

2. Bốn nguyên tắc bắt buộc

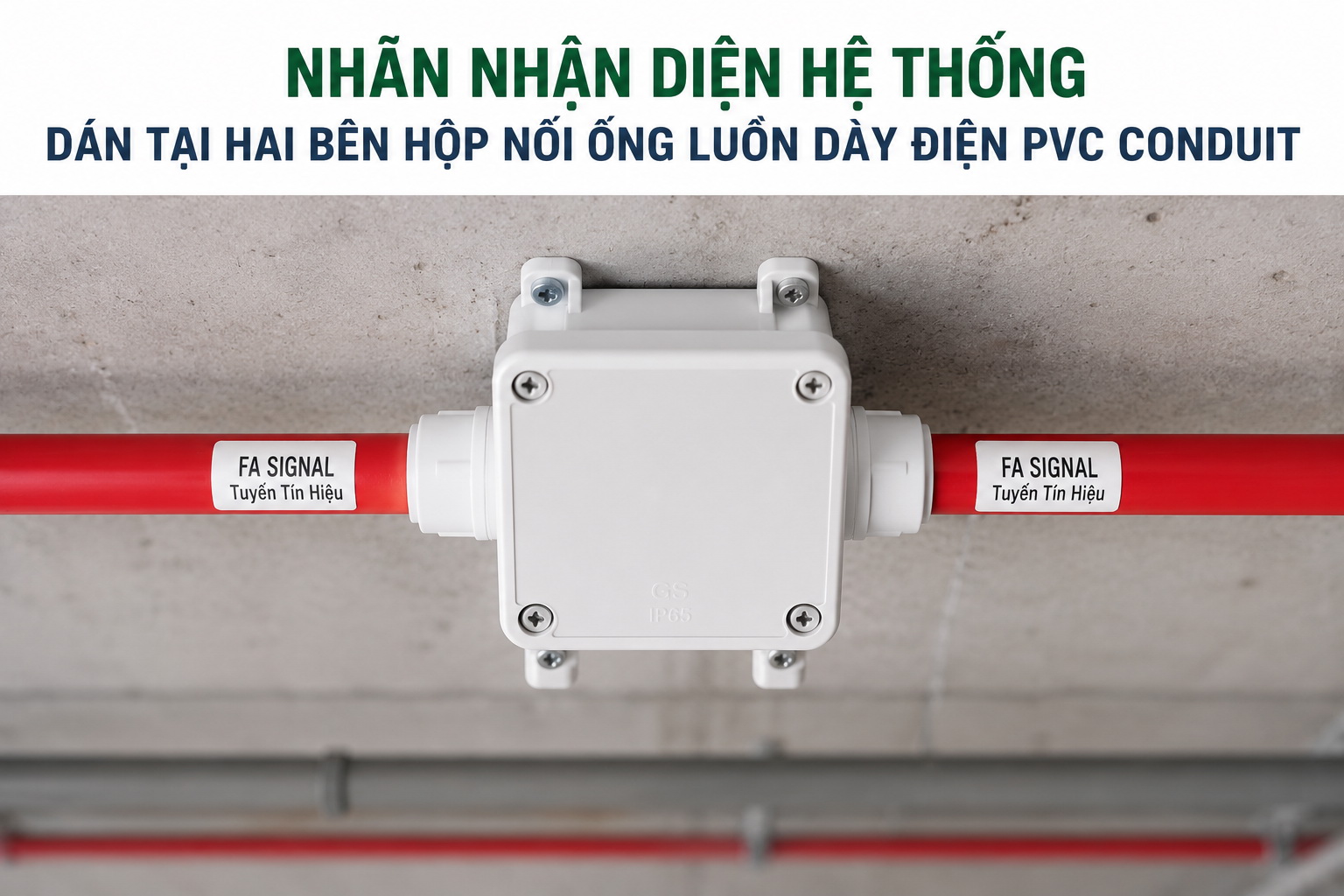

Hình ảnh: Vị trí hộp nối cần kẹp bổ sung ở cả hai phía trong phạm vi 300 mm, và là vị trí phải có nhãn nhận diện vì phụ kiện chỉ có một màu trắng.

• Không sử dụng hộp điện làm điểm chịu tải thay cho kẹp. Hộp nối và tủ điện không phải kết cấu treo.
• Không để co, măng sông hoặc đầu nối chịu lực kéo của tuyến ống. Phụ kiện làm nhiệm vụ nối, không làm nhiệm vụ đỡ.
• Kẹp phải tương thích với kích thước ống. Kẹp lớn hơn cỡ ống thì không giữ được, kẹp nhỏ hơn thì làm méo ống.
• Không siết kẹp quá chặt gây méo hoặc bó cứng ống. Ống bị bó cứng không chuyển vị được khi giãn nở nhiệt, và ống bị méo làm giảm tiết diện thông thủy tại đúng chỗ có kẹp.

Nguyên tắc thứ tư hay bị làm sai vì tâm lý "siết chặt cho chắc". Kẹp đúng là kẹp giữ được tuyến nhưng ống vẫn trượt được theo trục khi giãn nở.

IV. Điều chỉnh theo điều kiện lắp đặt

1. Tuyến trên trần kỹ thuật

Cần bổ sung kẹp tại bốn vị trí:

• Đổi hướng
• Giao cắt với hệ thống khác
• Trước và sau hộp kéo dây
• Vị trí có nhiều dây hoặc lực kéo dây lớn

Trần kỹ thuật là nơi nhiều hệ chạy song song và giao cắt nhau, nên vị trí giao cắt là chỗ tuyến dễ bị xô lệch nhất khi các đội thi công khác thao tác.

2. Lắp ngoài trời hoặc khu vực nhiệt độ cao

Giảm khoảng cách trong nhà khoảng 20–25%:

Bốn yêu cầu bổ sung:

• Không khóa cứng toàn bộ tuyến ống — phải để tuyến chuyển vị được
• Xem xét chuyển vị do giãn nở nhiệt khi bố trí kẹp
• Không để ống tiếp xúc trực tiếp với bề mặt có nhiệt độ cao
• Dùng giải pháp che chắn hoặc bảo vệ khi ống tiếp xúc trực tiếp với nắng và tác động cơ học

Yêu cầu đầu tiên là yêu cầu trái với bản năng. Ở ngoài trời, kẹp cần dày hơn nhưng không chặt hơn — dày để giảm võng, không chặt để ống còn trượt được theo trục.

3. Khu vực có rung động

Với khu vực gần motor, bơm, quạt, máy phát điện hoặc thiết bị rung:

• Giảm khoảng cách kẹp tối thiểu 20%
• Dùng đoạn ống mềm phù hợp tại điểm đấu nối thiết bị
• Bố trí kẹp phía ống cứng cách điểm chuyển tiếp không quá 300 mm
• Không để rung động truyền trực tiếp vào mối nối hoặc hộp điện

Ba yêu cầu sau cùng phục vụ một mục đích: chặn đường truyền rung từ thiết bị vào tuyến. Đoạn ống mềm hấp thụ rung, kẹp gần điểm chuyển tiếp giữ cho phần ống cứng không bị lay.

4. Tuyến có nhiều dây hoặc cáp nặng

• Giảm khoảng cách kẹp tối thiểu 20%
• Kiểm tra tỷ lệ lấp đầy ống theo hồ sơ thiết kế điện
• Bố trí hộp kéo dây phù hợp
• Không kéo dây khi các mối nối chưa ổn định
• Kiểm tra lại độ võng sau khi hoàn thành kéo dây

Bước cuối là bước hay bị bỏ. Tuyến có thể thẳng khi lắp xong nhưng võng xuống sau khi có dây bên trong, đặc biệt với cáp nặng. Cách tính số dây tối đa và hệ số lấp đầy có trong bài ống luồn dây điện D20 luồn được mấy sợi.

V. Bán kính uốn: cách kiểm soát khi chưa có con số chính thức

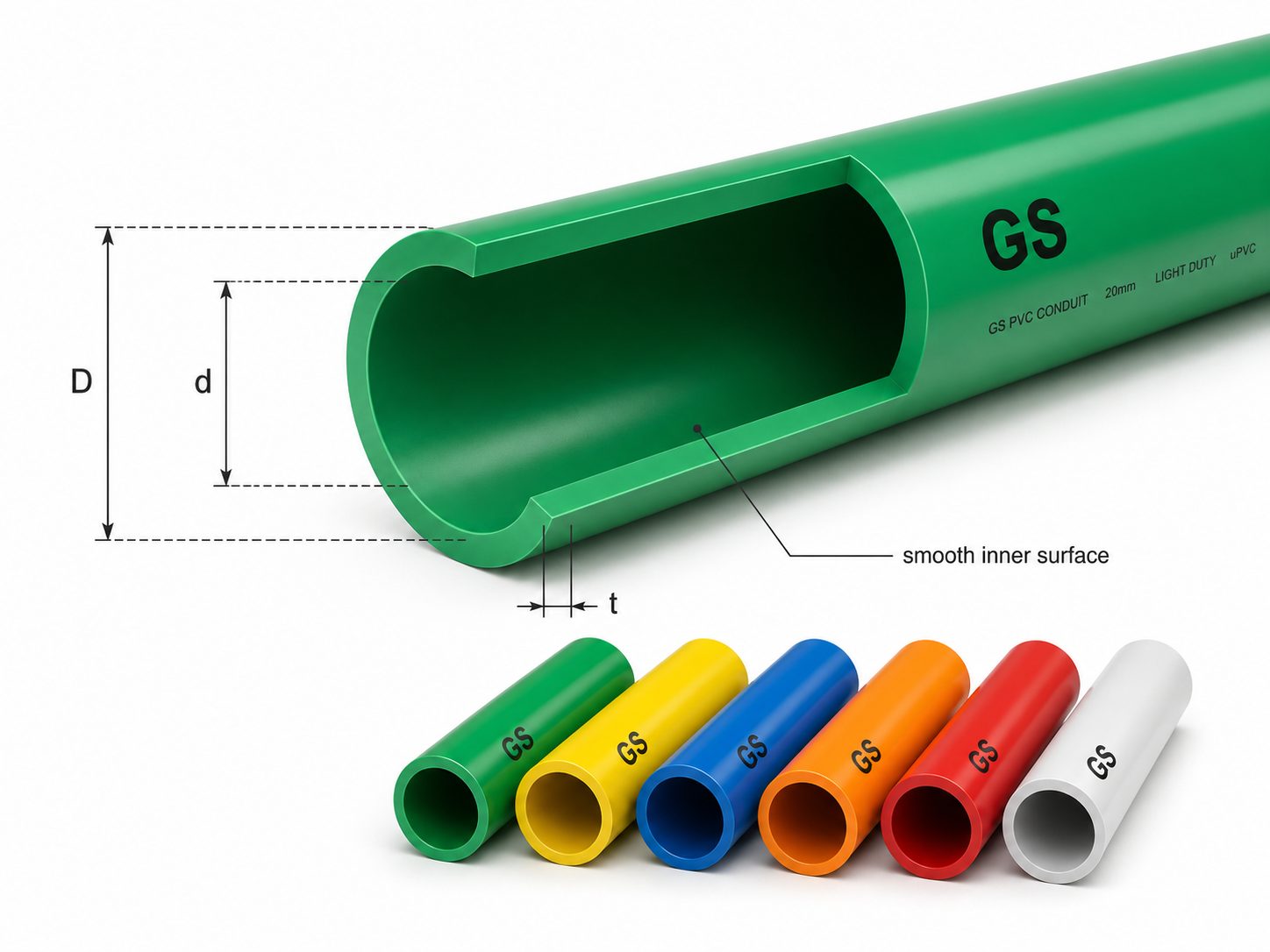

Hình ảnh: Cấu tạo ống PVC Conduit GS giúp bảo vệ dây dẫn trong hệ thống điện — mọi biến dạng tại chỗ uốn đều làm giảm tiết diện thông thủy.

1. Vì sao uốn quá gấp là lỗi không sửa được

Khi ống bị uốn quá gấp, hai chuyện xảy ra cùng lúc:

• Thành ống phía ngoài bị kéo mỏng — giảm khả năng chịu lực đúng tại vị trí chịu ứng suất lớn nhất
• Thành ống phía trong bị nhăn — giảm tiết diện thông thủy đúng tại chỗ dây phải chuyển hướng

Kết quả là chỗ uốn thành điểm kẹt khi kéo dây, và nếu tuyến đã chôn thì chỉ xử lý được bằng cách đục.

Điểm cần hiểu: tiêu chuẩn IEC 61386 phân loại khả năng uốn của ống thành ba nhóm — cứng, đàn hồi, đàn hồi tự phục hồi — nhưng đó là đặc tính sản phẩm, không phải quy định bán kính uốn tại công trường. Tài liệu kỹ thuật GS hiện cũng chưa công bố bán kính uốn tối thiểu theo từng cỡ.

Thông lệ thiết kế thường quy định bán kính uốn theo bội số đường kính ngoài của ống, nhưng con số cụ thể phải theo chỉ dẫn kỹ thuật của dự án. Khi hồ sơ không quy định, nên trao đổi với bộ phận kỹ thuật thay vì để đội thi công tự quyết theo cảm tính.

2. Hai cách chuyển hướng và khi nào dùng cách nào

Công trường chuyển hướng tuyến bằng hai cách, và cả hai đều đúng ở đúng vị trí:

Nguyên tắc thực hành: ở vị trí chuyển hướng gấp thì dùng phụ kiện co thay vì cố uốn. Chủng loại phụ kiện chuyển hướng xem tại bài phụ kiện PVC Conduit GS, và quy trình xử lý mối nối có trong bài kỹ thuật kết nối ống PVC Conduit.

3. Ba tiêu chí kiểm tra sau khi uốn

Khi chưa có con số bán kính tối thiểu, vẫn kiểm soát được bằng ba tiêu chí quan sát được ngay tại chỗ:

• Nhìn tiết diện tại chỗ uốn. Không được thấy nhăn ở thành trong, không được thấy vùng mỏng bóng ở thành ngoài.
• Nhìn hình dạng tiết diện. Ống phải giữ được tiết diện tròn; tiết diện bị dẹt là dấu hiệu quá nhiệt hoặc uốn quá gấp.
• Thử luồn dây mồi qua chỗ uốn. Đây là tiêu chí quyết định. Dây mồi qua được dễ dàng thì chỗ uốn đạt; vướng hoặc phải xoay mới qua thì phải làm lại trước khi chôn.

Tiêu chí thứ ba nên đưa thành yêu cầu trong method statement, vì nó khách quan và không cần dụng cụ đo. Các lỗi thi công liên quan được tổng hợp trong bài lỗi thi công ống luồn dây điện thường gặp.

VI. Yêu cầu đối với kẹp và giá đỡ

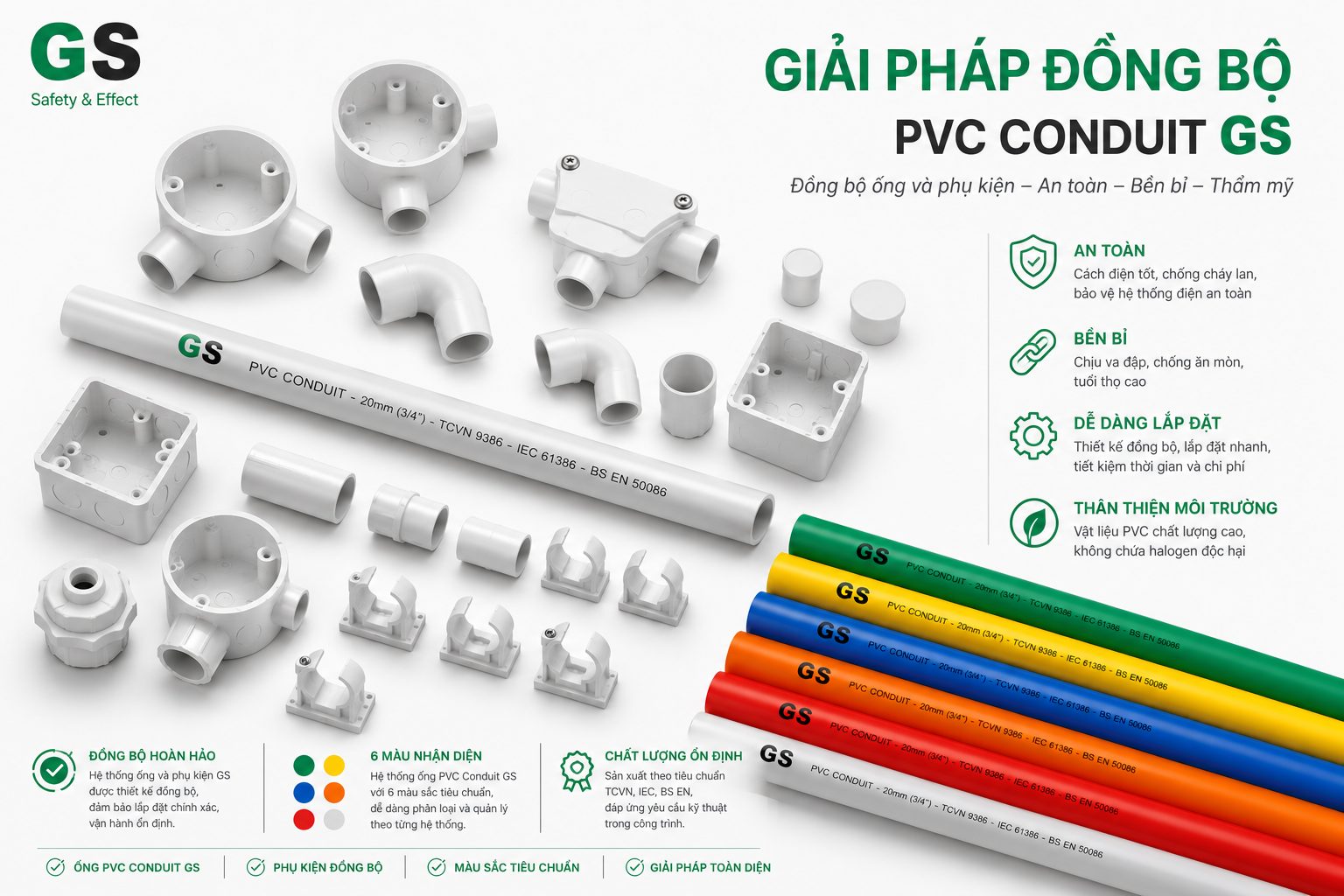

Hình ảnh: Ống và phụ kiện PVC Conduit GS tạo thành hệ thống luồn dây điện đồng bộ — kẹp ống là phụ kiện thuộc hệ, không phải vật tư phụ.

Kẹp và giá đỡ phải đáp ứng sáu yêu cầu:

• Phù hợp với đường kính ngoài của ống
• Giữ chắc nhưng không làm biến dạng thành ống
• Có bề mặt tiếp xúc không gây cắt hoặc làm xước ống
• Chịu được tải trọng của ống và dây dẫn
• Phù hợp điều kiện môi trường lắp đặt
• Được cố định chắc chắn vào kết cấu công trình

Thứ tự ưu tiên khi chọn chủng loại:

1. Kẹp PVC Conduit đồng bộ theo hệ ống
2. Kẹp nhựa kỹ thuật phù hợp
3. Kẹp kim loại có lớp đệm bảo vệ, khi được hồ sơ thiết kế cho phép

Kẹp kim loại không có lớp đệm là chủng loại nên tránh: bề mặt kim loại tiếp xúc trực tiếp có thể làm xước ống, và ở khu vực có rung động thì vết xước phát triển thành điểm hỏng.

VII. Câu chữ đưa vào hồ sơ

1. Đoạn văn cho chỉ dẫn kỹ thuật

Ống PVC Conduit GS phải được lắp đặt thẳng tuyến, có hệ kẹp hoặc giá đỡ độc lập phù hợp với kích thước ống và điều kiện lắp đặt thực tế. Khoảng cách tối đa giữa các kẹp đối với tuyến lắp nổi trong nhà được đề xuất như sau: D16–D20 không quá 800 mm đối với tuyến ngang và 1.000 mm đối với tuyến đứng; D25–D32 không quá 1.000 mm đối với tuyến ngang và 1.200 mm đối với tuyến đứng; D40–D50 không quá 1.200 mm đối với tuyến ngang và 1.500 mm đối với tuyến đứng.

Phải bố trí kẹp bổ sung cách hộp nối, hộp kéo dây, tủ điện, điểm đấu nối thiết bị, đầu kết thúc tuyến và vị trí chuyển hướng không quá 300 mm. Tại khu vực ngoài trời, nhiệt độ cao, có rung động hoặc có nguy cơ chịu tác động cơ học, khoảng cách kẹp phải được giảm tối thiểu 20%.

Kẹp phải giữ chắc tuyến ống nhưng không được siết quá chặt gây biến dạng ống hoặc cản trở chuyển vị do giãn nở nhiệt. Khoảng cách cuối cùng phải tuân thủ bản vẽ thi công được phê duyệt, chỉ dẫn kỹ thuật dự án và yêu cầu của tư vấn giám sát.

2. Ghi chú ngắn cho shop drawing

Support spacing for GS rigid PVC conduit shall not exceed 1.000 mm for horizontal runs and 1.200 mm for vertical runs, unless otherwise approved. Additional supports shall be installed within 300 mm of boxes, equipment connections, bends and conduit terminations.

3. Ghi chú về phạm vi áp dụng

Nên kèm một dòng để tránh tranh luận về nguồn số liệu:

Khoảng cách nêu trên là khuyến nghị kỹ thuật phục vụ thiết kế biện pháp thi công, chưa phải bảng khoảng cách chính thức được nhà sản xuất công bố. Khoảng cách cuối cùng theo hồ sơ thiết kế được phê duyệt.

VIII. Checklist kiểm tra tại hiện trường

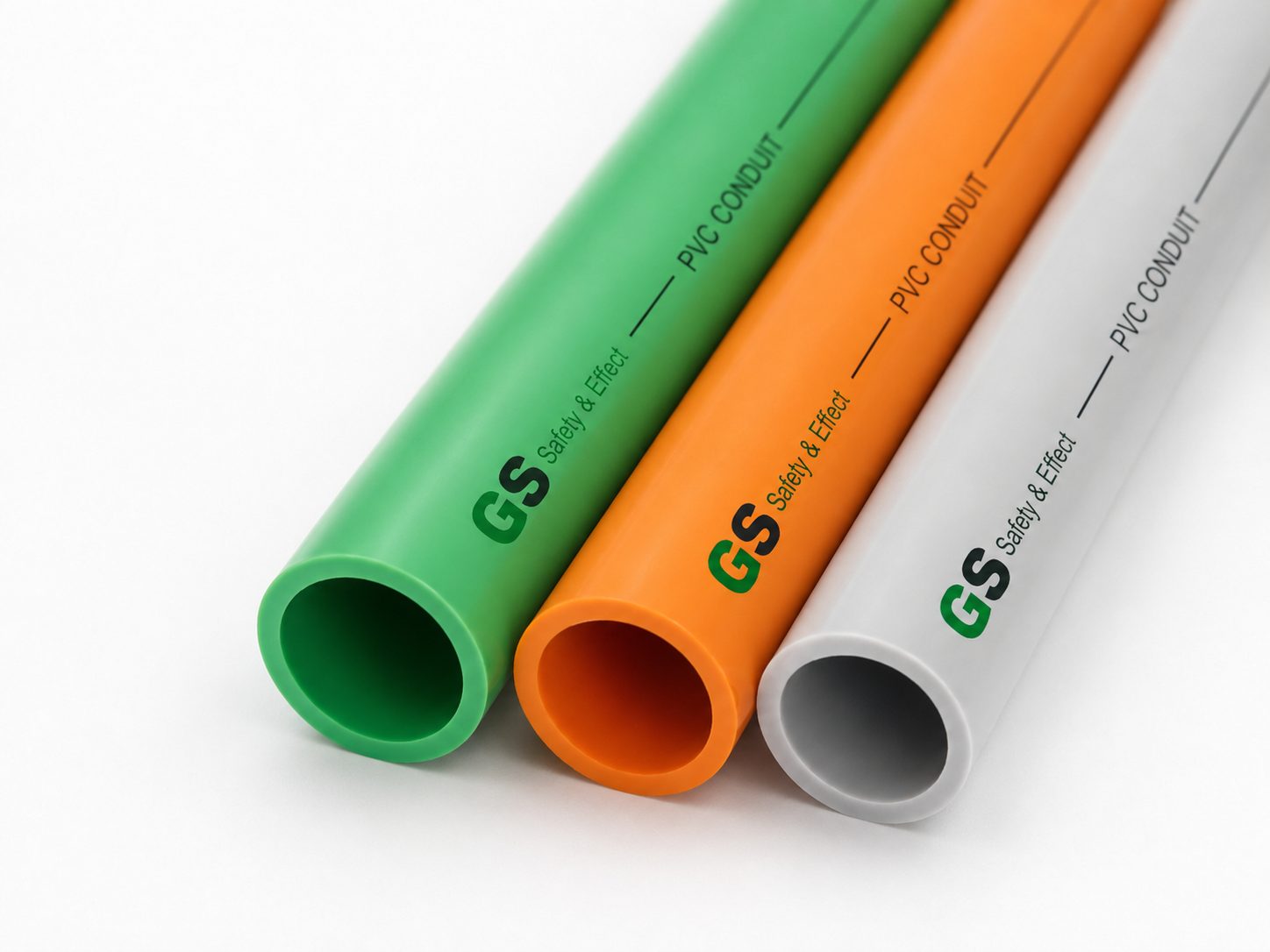

Hình ảnh: Bề mặt ống PVC Conduit GS nhẵn, đều màu — kẹp có bề mặt tiếp xúc phù hợp giúp giữ nguyên chất lượng bề mặt này.

1. Kiểm tra hệ kẹp đỡ

• [ ] Khoảng cách kẹp trên đoạn thẳng trong giới hạn theo bảng đề xuất
• [ ] Có kẹp trong phạm vi 300 mm trước và sau mọi hộp nối, hộp kéo dây
• [ ] Có kẹp trong phạm vi 300 mm hai phía mọi co và điểm chuyển hướng
• [ ] Có kẹp trong phạm vi 300 mm trước điểm đấu nối tủ điện và thiết bị
• [ ] Có kẹp phía ống cứng tại điểm chuyển sang ống mềm
• [ ] Đã giảm tối thiểu 20% khoảng cách ở khu vực ngoài trời, nhiệt độ cao, rung động, tải dây lớn
• [ ] Không có tuyến nào treo vào hộp điện thay cho kẹp
• [ ] Kẹp đúng cỡ ống, không siết quá chặt gây méo ống
• [ ] Kẹp được cố định chắc vào kết cấu, không vào vật liệu hoàn thiện

2. Kiểm tra chỗ uốn

• [ ] Không có nhăn ở thành trong chỗ uốn
• [ ] Không có vùng mỏng bóng ở thành ngoài chỗ uốn
• [ ] Tiết diện tại chỗ uốn còn tròn, không dẹt
• [ ] Đã thử luồn dây mồi qua mọi chỗ uốn
• [ ] Vị trí chuyển hướng gấp dùng phụ kiện co, không cố uốn

3. Kiểm tra sau khi kéo dây

• [ ] Đã kiểm tra lại độ võng của tuyến sau khi có dây bên trong
• [ ] Mối nối không bị lệch hoặc hở sau khi kéo dây
• [ ] Hộp nối và tủ điện không bị kéo lệch

FAQ – Câu Hỏi Thường Gặp

Câu 1: Khoảng cách kẹp ống luồn dây điện PVC bao nhiêu là hợp lý?

Theo hướng bảo thủ cho tuyến lắp nổi trong nhà: tuyến ngang không quá 1.000 mm và tuyến đứng không quá 1.200 mm là quy tắc đơn giản dùng được cho phần lớn tuyến D16–D50. Nếu chia chi tiết theo cỡ thì D16–D20 là 800 mm ngang và 1.000 mm đứng; D25–D32 là 1.000 mm ngang và 1.200 mm đứng; D40–D50 là 1.200 mm ngang và 1.500 mm đứng. Đây là khuyến nghị kỹ thuật, chưa phải bảng khoảng cách chính thức được nhà sản xuất công bố; khoảng cách cuối cùng theo hồ sơ thiết kế được phê duyệt.

Câu 2: Vì sao phải có kẹp trong phạm vi 300 mm gần hộp nối?

Vì nếu không có, lực kéo dây và tải trọng của tuyến sẽ truyền vào hộp nối, và hộp nối không phải kết cấu treo. Hậu quả là hộp bị kéo lệch, mối nối tại đầu vào hộp bị hở, và về lâu dài nứt tại vị trí đó. Nguyên tắc chung là ở đâu tuyến ống thay đổi — đổi hướng, nối, kết thúc, vào thiết bị — thì ở đó cần một kẹp trong phạm vi 300 mm.

Câu 3: Tuyến ngoài trời có cần thay đổi khoảng cách kẹp không?

Có. Nên giảm khoảng cách trong nhà khoảng 20–25%, tương ứng D16–D20 còn 600–700 mm, D25–D32 còn 750–800 mm, D40–D50 còn 900–1.000 mm. Đồng thời không được khóa cứng toàn bộ tuyến — phải để tuyến chuyển vị được do giãn nở nhiệt. Ngoài trời cần kẹp dày hơn nhưng không chặt hơn.

Câu 4: Siết kẹp chặt cho chắc có tốt hơn không?

Không. Kẹp siết quá chặt gây hai vấn đề: làm méo ống nên giảm tiết diện thông thủy tại đúng chỗ có kẹp, và bó cứng ống nên tuyến không chuyển vị được khi giãn nở nhiệt. Kẹp đúng là kẹp giữ được tuyến nhưng ống vẫn trượt được theo trục.

Câu 5: Bán kính uốn tối thiểu của ống PVC Conduit là bao nhiêu?

Tiêu chuẩn IEC 61386 phân loại khả năng uốn của ống thành ba nhóm là cứng, đàn hồi và đàn hồi tự phục hồi, nhưng đó là đặc tính sản phẩm chứ không phải quy định bán kính uốn tại công trường. Tài liệu kỹ thuật GS hiện cũng chưa công bố bán kính uốn tối thiểu theo từng cỡ. Thông lệ thiết kế thường quy định theo bội số đường kính ngoài của ống, và con số cụ thể phải theo chỉ dẫn kỹ thuật của dự án. Khi hồ sơ không quy định, nên kiểm soát bằng ba tiêu chí quan sát ở mục V.3, trong đó tiêu chí quyết định là thử luồn dây mồi qua chỗ uốn.

Câu 6: Uốn ống bằng dụng cụ uốn nhiệt hay dùng phụ kiện co thì tốt hơn?

Cả hai đều đúng ở đúng vị trí. Phụ kiện co cho bán kính chuẩn hóa không phụ thuộc tay nghề, và loại co nối có nắp còn cho phép mở kiểm tra và rút dây về sau, nhưng thêm hai mối nối cho mỗi lần chuyển hướng. Uốn nhiệt giữ tuyến liền mạch và không thêm mối nối, nhưng phụ thuộc tay nghề và sai thì không sửa được. Nguyên tắc thực hành là ở vị trí chuyển hướng gấp thì dùng phụ kiện co, ở chuyển hướng thoải trên đoạn dài thì uốn.

Câu 7: Có cần kiểm tra lại tuyến sau khi kéo dây không?

Có, và đây là bước hay bị bỏ. Tuyến có thể thẳng khi lắp xong nhưng võng xuống sau khi có dây bên trong, đặc biệt với tuyến nhiều dây hoặc cáp nặng. Với các tuyến này nên giảm khoảng cách kẹp tối thiểu 20% ngay từ đầu, và kiểm tra lại độ võng cùng tình trạng mối nối sau khi hoàn thành kéo dây.

Câu 8: Dùng kẹp kim loại cho ống PVC Conduit được không?

Được khi hồ sơ thiết kế cho phép, nhưng phải có lớp đệm bảo vệ. Kẹp kim loại tiếp xúc trực tiếp có thể làm xước ống, và ở khu vực có rung động thì vết xước phát triển thành điểm hỏng. Thứ tự ưu tiên là kẹp PVC Conduit đồng bộ theo hệ ống, rồi kẹp nhựa kỹ thuật phù hợp, sau cùng mới là kẹp kim loại có đệm.

Cần bảng khoảng cách kẹp cho method statement của dự án?

Hình ảnh: Trang bìa catalog ống PVC Conduit GS dùng để giới thiệu sản phẩm và quy cách.

Ba đoạn văn ở mục VII dùng được trực tiếp cho chỉ dẫn kỹ thuật và ghi chú shop drawing, kèm câu về phạm vi áp dụng để không phát sinh tranh luận về nguồn số liệu. Đội kỹ thuật Lạc Việt có thể hỗ trợ điều chỉnh bảng khoảng cách theo điều kiện lắp đặt thực tế của dự án, rà soát bảng vật tư phần kẹp đỡ và hộp kéo dây, và cung cấp tài liệu kỹ thuật của hệ PVC Conduit GS phục vụ hồ sơ thầu và hồ sơ nghiệm thu.

Xem toàn bộ quy cách D16–D50 và ba cấp chịu nén tại trang ống luồn dây điện PVC Conduit GS 6 màu, hoặc danh mục ống và phụ kiện tại trang sản phẩm PVC Conduit GS.
