Ống D20 Luồn Được Mấy Sợi Dây Điện? Cách Tính Hệ Số Lấp Đầy Chính Xác
Ống D20 không có số lượng dây cố định vì đây là đường kính ngoài của ống. Số dây luồn được phụ thuộc vào đường kính trong của từng cấp chịu nén, đường kính ngoài của dây dẫn và hệ số lấp đầy áp dụng. Cần tính toán theo tiết diện thực tế để lựa chọn đúng kích thước ống.
Đây là câu hỏi được hỏi nhiều nhất khi bóc tách vật tư điện, và cũng là câu hỏi được trả lời sai nhiều nhất — vì phần lớn câu trả lời đưa ra một con số cố định, kiểu "D20 luồn được 4 sợi".
Con số đó không tồn tại. Cùng cỡ D20, ống ba cấp chịu nén khác nhau có đường kính trong khác nhau, nên luồn được số dây khác nhau. Bài viết đưa ra bảng đường kính trong thực tế của hệ PVC Conduit GS, công thức tính, ví dụ tính từng bước và năm yếu tố làm giảm số dây thực tế so với con số trên giấy.

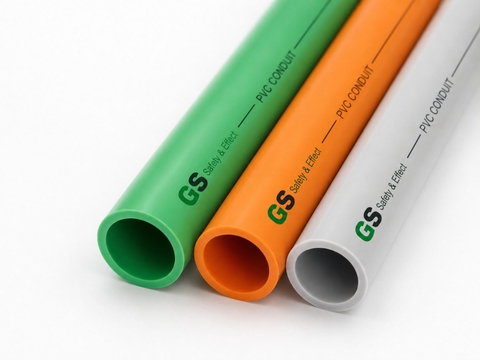

Hình ảnh: Bề mặt ống PVC Conduit GS nhẵn, đều màu, hỗ trợ kéo dây thuận lợi.
I. Trả lời ngắn: D20 có ba đường kính trong khác nhau
1. Bảng đường kính trong thực tế của ống D20
D20 là đường kính ngoài, không phải đường kính trong. Cấp chịu nén càng cao thì thành ống càng dày, nên lòng ống càng nhỏ:
| Loại ống D20 | Đường kính ngoài | Độ dày thành | Đường kính trong | Tiết diện trong |
|---|---|---|---|---|
| Cấp 320N | 20 mm | 1,20 mm | 17,60 mm | 243,3 mm² |
| Cấp 750N | 20 mm | 1,40 mm | 17,20 mm | 232,4 mm² |
| Cấp 1250N | 20 mm | 1,70 mm | 16,60 mm | 216,4 mm² |
| Ống luồn đàn hồi | 20 mm | — | 14,50 mm | 165,1 mm² |
Số liệu theo bảng thông số kỹ thuật ống luồn dây điện PVC Conduit GS. Đề nghị đối chiếu catalogue mới nhất trước khi đưa vào hồ sơ.
Chênh lệch đáng chú ý: ống luồn đàn hồi D20 mất gần 29% tiết diện trong so với ống cứng D20 cấp 750N. Đây là lý do không thể dùng ống đàn hồi thay ống cứng trên tuyến dài — phân tích chi tiết trong bài ống luồn cứng và ống luồn đàn hồi.
2. Ba dữ liệu bắt buộc phải có trước khi tính
| Dữ liệu | Lấy từ đâu |
|---|---|
| Đường kính trong của ống | Bảng trên, theo đúng cấp chịu nén sẽ dùng |
| Đường kính ngoài của dây, tính cả vỏ cách điện | Catalogue của hãng cáp được duyệt |
| Hệ số lấp đầy cho phép | Tiêu chuẩn thiết kế áp dụng cho dự án |
Dữ liệu thứ nhất giờ đã có. Dữ liệu thứ hai phải lấy từ catalogue cáp, vì cùng là dây 2,5 mm² nhưng loại vỏ khác nhau thì đường kính ngoài khác nhau.
II. Hệ số lấp đầy là gì và vì sao phải giới hạn
Hình ảnh: Cấu tạo ống PVC Conduit GS giúp bảo vệ dây dẫn trong hệ thống điện — phần tiết diện trong là dữ liệu gốc của mọi phép tính lấp đầy.
1. Định nghĩa
Hệ số lấp đầy là tỷ lệ giữa tổng tiết diện của toàn bộ dây trong ống và tiết diện trong của ống, tính theo phần trăm.
Nếu tổng tiết diện dây chiếm 40% tiết diện trong thì hệ số lấp đầy là 40%. Phần 60% còn lại không phải chỗ bỏ trống vô ích — nó tồn tại vì ba lý do kỹ thuật.
2. Ba lý do kỹ thuật của giới hạn
- Lực kéo dây. Ống càng chật, ma sát giữa các dây và giữa dây với thành ống càng lớn. Kéo quá lực làm xước hoặc bóc vỏ cách điện — hư hỏng không nhìn thấy từ ngoài, chỉ phát hiện khi có sự cố.
- Tản nhiệt. Dây dẫn mang tải sinh nhiệt. Ống chật làm nhiệt tích tụ, dẫn đến phải giảm dòng cho phép của dây, tức mất bớt khả năng mang tải đã trả tiền cho nó.
- Khả năng can thiệp về sau. Lý do bị bỏ qua nhiều nhất. Ống lấp đầy sát giới hạn thì không rút được dây cũ ra và không kéo thêm dây mới vào. Mỗi thay đổi về sau đều thành công việc đục phá.
3. Mức lấp đầy thường dùng trong thực hành thiết kế
Thông lệ thiết kế phổ biến giữ hệ số lấp đầy ở mức khoảng 40% khi tuyến có từ ba dây trở lên. Tuyến một hoặc hai dây thường cho phép cao hơn; tuyến dài nhiều đoạn uốn nên giữ thấp hơn.
Đây là thông lệ tham khảo. Hệ số lấp đầy cụ thể phải tuân theo tiêu chuẩn thiết kế điện áp dụng cho dự án và chỉ dẫn kỹ thuật của tư vấn thiết kế. Trước khi đưa vào hồ sơ, cần đối chiếu tiêu chuẩn hiện hành.
III. Công thức và ví dụ tính cho D20

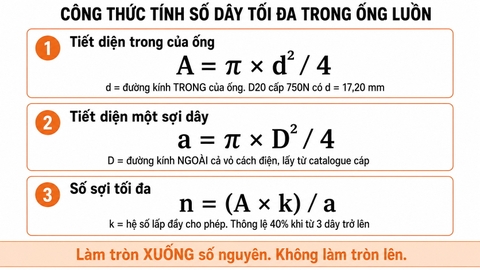

Hình ảnh: Công thức tính hệ số lấp đầy và số dây tối đa trong ống luồn dây điện
1. Công thức
- Bước 1 — tiết diện trong của ống:
A = π × d² / 4, vớidlà đường kính trong - Bước 2 — tiết diện một sợi dây:
a = π × D² / 4, vớiDlà đường kính ngoài cả vỏ - Bước 3 — số sợi tối đa:
n = (A × k) / a, vớiklà hệ số lấp đầy cho phép
Luôn làm tròn xuống số nguyên.
2. Ví dụ tính cho D20 cấp 750N
Ống D20 cấp 750N có đường kính trong 17,20 mm. Lấy hệ số lấp đầy 40%.
Bước 1: A = π × 17,20² / 4 = π × 295,84 / 4 ≈ 232,4 mm²
Bước 2: phần tiết diện được phép dùng = 232,4 × 0,40 ≈ 92,9 mm²
Bước 3: chia cho tiết diện một sợi dây.
3. Bảng kết quả cho cỡ D20
| Loại dây | Đường kính ngoài (tham khảo) | 320N<br>(d 17,60) | 750N<br>(d 17,20) | 1250N<br>(d 16,60) | Đàn hồi<br>(d 14,50) |
|---|---|---|---|---|---|
| Dây 1,5 mm² | 3,4 mm | 10 sợi | 10 sợi | 9 sợi | 7 sợi |
| Dây 2,5 mm² | 3,9 mm | 8 sợi | 7 sợi | 7 sợi | 5 sợi |
| Dây 4,0 mm² | 4,6 mm | 5 sợi | 5 sợi | 5 sợi | 3 sợi |
| Dây 6,0 mm² | 5,2 mm | 4 sợi | 4 sợi | 4 sợi | 3 sợi |
Đường kính trong của ống là số thực theo bảng thông số PVC Conduit GS. Đường kính ngoài của dây là số tham khảo — phải thay bằng số thực từ catalogue cáp được duyệt của dự án, vì cùng tiết diện ruột nhưng loại vỏ khác nhau cho đường kính ngoài khác nhau.
Nhìn bảng thấy ngay điều mà một con số cố định không nói được: cùng ống D20 cấp 750N, số dây chênh nhau hơn hai lần chỉ vì đổi cỡ dây. Đây là lý do câu trả lời "D20 được 4 sợi" vừa đúng vừa sai — đúng với dây 6,0 mm², sai với dây 1,5 mm².
4. Bảng tra nhanh cho toàn dải cấp 750N
Tính với dây 2,5 mm², đường kính ngoài tham khảo 3,9 mm, lấp đầy 40%:
| Cỡ ống 750N | Đường kính trong | Tiết diện trong | Phần dùng ở 40% | Số sợi 2,5 mm² |
|---|---|---|---|---|
| D16 | 13,50 mm | 143,1 mm² | 57,3 mm² | 4 sợi |
| D20 | 17,20 mm | 232,4 mm² | 92,9 mm² | 7 sợi |
| D25 | 21,90 mm | 376,7 mm² | 150,7 mm² | 12 sợi |
| D32 | 28,20 mm | 624,6 mm² | 249,8 mm² | 20 sợi |
| D40 | 35,60 mm | 995,4 mm² | 398,2 mm² | 33 sợi |
| D50 | 45,00 mm | 1590,4 mm² | 636,2 mm² | 53 sợi |
Cột đường kính trong và tiết diện là số thực. Cột số sợi tính với đường kính ngoài dây tham khảo, cần tính lại theo catalogue cáp của dự án.
Bảng này nên đính kèm shop drawing. Nó giải quyết trước phần lớn tranh luận giữa nhà thầu và giám sát về việc tuyến có bị nhồi quá không. Cách chọn cấp chịu nén theo vị trí lắp đặt có trong bài conduit âm sàn dùng 750N hay 1250N và bài phân loại ống PVC Conduit theo cấp lực.
IV. Năm yếu tố làm giảm số dây thực tế so với tính toán
Hình ảnh: Thi công ống PVC Conduit GS cần đúng tuyến, đúng phụ kiện và đúng kỹ thuật lắp đặt — số dây thực tế kéo được luôn thấp hơn con số tính trên giấy.
1. Số điểm uốn trên đoạn tuyến
Mỗi điểm uốn làm tăng đáng kể lực kéo dây. Một đoạn tuyến thẳng có thể kéo đủ số dây tính toán; cùng đoạn đó với ba bốn điểm uốn thì không.
Nguyên tắc thực hành: hạn chế số điểm uốn giữa hai hộp kéo dây, và khi tuyến buộc phải nhiều điểm uốn thì chèn hộp kéo dây trung gian thay vì cố kéo một mạch dài. Bán kính uốn và khoảng cách treo đỡ được bóc riêng trong bài khoảng cách treo đỡ và bán kính uốn ống conduit.
2. Chiều dài đoạn tuyến
Tuyến càng dài, ma sát tích lũy càng lớn. Cùng số dây, đoạn 8 mét kéo dễ hơn đoạn 25 mét rất nhiều.
3. Dây kéo cùng lúc hay kéo bổ sung sau
Kéo tất cả dây cùng một lượt dễ hơn nhiều so với kéo bổ sung vào ống đã có dây. Nếu tuyến có kế hoạch bổ sung dây về sau, phải chừa dung lượng ngay từ thiết kế.
4. Chất lượng bề mặt trong của ống
Bề mặt trong nhẵn giảm ma sát và giảm nguy cơ xước vỏ dây khi kéo. Đây là khác biệt thực tế giữa các chủng loại ống, và là thứ chỉ cảm nhận được ở công trường chứ không đọc ra từ bảng thông số.
5. Mối nối không đúng kỹ thuật
Mối nối lệch, có ba via, hoặc lắp không hụt vào phụ kiện sẽ tạo gờ bên trong ống. Gờ này chặn dây và làm kẹt cả bó khi kéo — nhiều trường hợp bị quy cho "ống chật" trong khi nguyên nhân là mối nối. Quy trình xử lý mối nối có trong bài kỹ thuật kết nối ống PVC Conduit, chủng loại phụ kiện xem tại bài phụ kiện PVC Conduit GS.
V. Chừa dư dung lượng: quyết định rẻ nhất trong cả tuyến

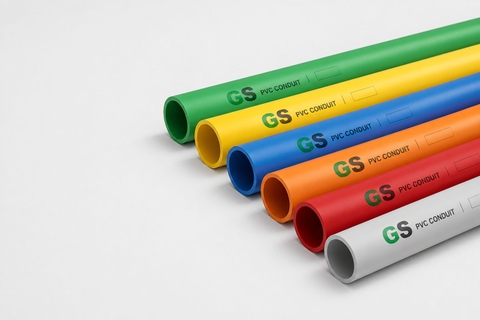

Hình ảnh: Mẫu ống PVC Conduit GS thuộc bộ 6 màu nhận diện — chênh lệch chi phí giữa hai cỡ ống liền nhau nhỏ hơn nhiều so với chi phí đục phá về sau.
1. Tăng một cỡ ống cho hiệu quả rất lớn
Nhìn bảng tra ở mục III.4: từ D20 lên D25, số sợi dây 2,5 mm² tăng từ 7 lên 12 — tức gần gấp đôi dung lượng. Từ D25 lên D32 tăng từ 12 lên 20.
Chênh lệch chi phí phần ống của tuyến nhỏ hơn nhiều so với chi phí đục tường, đục sàn và làm lại hoàn thiện khi cần kéo thêm dây sau ba năm. Với tuyến âm tường và âm sàn không thể can thiệp lại, đây gần như luôn là quyết định đúng.
2. Ba nhóm tuyến nên chừa dư ngay từ thiết kế
- Văn phòng cho thuê và mặt bằng thương mại: mặt bằng thay đổi theo khách thuê
- Nhà máy và nhà xưởng: dây chuyền thay đổi thì tuyến điện thay đổi theo
- Tuyến trục và tuyến gom về tủ tầng: chỗ mọi thay đổi về sau đều phải đi qua
3. Không chừa dư bằng cách hạ cấp chịu nén
Có một cách sai để lấy thêm dung lượng: giữ nguyên cỡ ống nhưng chọn cấp chịu nén thấp hơn cho thành ống mỏng hơn.
Nhìn số thực sẽ thấy cách này không đáng: hạ D20 từ 1250N xuống 750N chỉ được thêm khoảng 7% tiết diện trong, mà đánh đổi cả khả năng chịu lực của tuyến. Với dây 2,5 mm², số sợi tối đa vẫn là 7 ở cả hai cấp — nghĩa là hạ cấp nén không đổi được thêm một sợi dây nào.
Cách đúng để tăng dung lượng là tăng cỡ ống, hoặc chia thành hai tuyến. Vì sao tuyến âm sàn tuyệt đối không nên hạ cấp nén có trong bài conduit âm sàn dùng 750N hay 1250N.
FAQ – Câu Hỏi Thường Gặp
Câu 1: Ống D20 luồn được mấy sợi dây 2,5 mm²?
Với ống PVC Conduit GS cấp 750N, đường kính trong 17,20 mm, hệ số lấp đầy 40% và dây có đường kính ngoài tham khảo 3,9 mm thì được 7 sợi. Cùng điều kiện, ống cấp 320N được 8 sợi, cấp 1250N được 7 sợi, ống luồn đàn hồi được 5 sợi. Con số cuối cùng phải tính lại theo đường kính ngoài thực tế của loại cáp được duyệt cho dự án.
Câu 2: Vì sao D20 cấp 1250N luồn được ít dây hơn D20 cấp 750N?
Vì cấp chịu nén cao hơn có thành ống dày hơn. D20 cấp 750N có thành 1,40 mm nên đường kính trong 17,20 mm; cấp 1250N có thành 1,70 mm nên đường kính trong chỉ 16,60 mm. Chênh lệch tiết diện trong khoảng 7%. Với dây 2,5 mm² thì cả hai cấp vẫn cùng cho 7 sợi, nhưng với dây 1,5 mm² thì cấp 750N được 10 sợi còn cấp 1250N được 9 sợi.
Câu 3: Hệ số lấp đầy 40% là quy định bắt buộc không?
40% là mức thường dùng trong thực hành thiết kế khi tuyến có từ ba dây trở lên, không phải con số áp dụng phổ quát cho mọi trường hợp. Hệ số cụ thể phải theo tiêu chuẩn thiết kế điện áp dụng cho dự án và chỉ dẫn kỹ thuật của tư vấn. Trước khi đưa vào hồ sơ, đề nghị đối chiếu tiêu chuẩn hiện hành.
Câu 4: Tại sao phải tính theo đường kính ngoài cả vỏ, không tính theo tiết diện ruột dẫn?
Vì thứ chiếm chỗ trong ống là toàn bộ sợi dây gồm cả lớp vỏ cách điện, không chỉ phần ruột đồng. Một sợi dây 2,5 mm² có tiết diện ruột là 2,5 mm² nhưng tiết diện chiếm chỗ trong ống khoảng 12 mm², tức gần năm lần lớn hơn. Tính theo tiết diện ruột sẽ cho ra con số cao hơn thực tế rất nhiều và dẫn tới nhồi dây quá mức.
Câu 5: Ống luồn đàn hồi D20 luồn được ít dây hơn bao nhiêu?
Ống luồn đàn hồi D20 có đường kính trong 14,50 mm, so với 17,20 mm của ống cứng cấp 750N cùng cỡ. Chênh lệch tiết diện trong gần 29%. Với dây 2,5 mm², ống cứng được 7 sợi còn ống đàn hồi được 5 sợi. Đây là một trong những lý do ống đàn hồi chỉ nên dùng cho đoạn ngắn ở đầu cuối tuyến.
Câu 6: Đã lỡ nhồi dây quá giới hạn thì xử lý thế nào?
Với tuyến đi nổi, có thể bổ sung một tuyến ống song song và chia dây sang. Với tuyến âm tường hoặc âm sàn thì lựa chọn hẹp hơn nhiều: cân nhắc giảm tải trên dây, hoặc chấp nhận rằng tuyến đó về sau không thể can thiệp. Cần ghi rõ tình trạng vào hồ sơ hoàn công để đội vận hành biết trước.
Câu 7: Kéo dây bằng máy có cho phép nhồi nhiều hơn không?
Không. Máy kéo dây giúp giảm công lao động nhưng không làm giảm ma sát bên trong ống, và còn dễ gây hư hỏng vỏ cách điện hơn kéo tay vì lực lớn hơn và người kéo không cảm nhận được điểm kẹt. Giới hạn lấp đầy tồn tại vì lý do tản nhiệt và khả năng can thiệp về sau, không chỉ vì lực kéo.
