Ống Luồn Cứng Và Ống Luồn Đàn Hồi: Dùng Ở Đâu, Không Dùng Ở Đâu
Ống luồn cứng là xương sống của tuyến, đảm nhiệm toàn bộ tuyến âm tường, âm sàn, âm trần, tuyến nổi và tuyến trục, có dải cỡ D16 đến D50. Ống luồn đàn hồi là khớp nối, chỉ dùng ở các đoạn ngắn: đấu nối vào motor và thiết bị có rung động, nối vào đèn và thiết bị trần, đoạn vào tủ điện, vị trí vướng kết cấu, đoạn qua khe co giãn và vị trí cần tháo bảo trì. Ống luồn đàn hồi chống cháy GS có bốn cỡ D16 đến D32 với đường kính trong lần lượt 11,5 – 14,5 – 19,0 – 25,0 mm, nhỏ hơn ống cứng cùng cỡ từ 21% đến 29% về tiết diện, và chỉ có màu trắng. Đó là lý do không nên dùng ống đàn hồi thay ống cứng trên tuyến dài.
Hai loại ống này không cạnh tranh nhau. Chúng làm hai việc khác nhau trong cùng một hệ thống, và sai lầm phổ biến nhất không phải chọn sai loại, mà là dùng loại này thay cho loại kia trên cả tuyến.
Cách hiểu dùng được ngay: ống cứng là xương sống của tuyến, ống đàn hồi là khớp nối. Một hệ thống chỉ có xương sống thì không nối được vào thiết bị. Một hệ thống toàn khớp nối thì không có gì đỡ.
Bài viết đưa ra số liệu thực tế của hai loại, sáu vị trí bắt buộc dùng ống đàn hồi, và bốn sai lầm hay gặp.

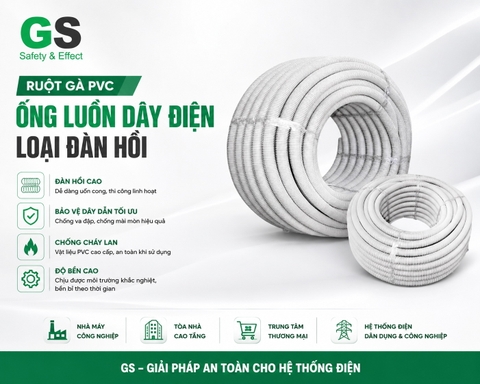

Hình ảnh: Ống luồn đàn hồi chống cháy GS — dạng ruột gà, dùng cho đoạn đấu nối cần khả năng uốn linh hoạt.
I. Phân định vai trò: xương sống và khớp nối
1. Ống luồn cứng
Ống cứng chiếm phần lớn khối lượng của mọi hệ thống luồn dây điện. Nó đảm nhiệm toàn bộ các tuyến chính:
- Tuyến âm tường, âm sàn, âm trần
- Tuyến nổi trên trần kỹ thuật, trên kết cấu, dọc tường
- Tuyến trục và tuyến gom về tủ tầng
Đặc điểm khiến nó phù hợp cho các vị trí này: giữ được hình dạng và hướng tuyến, chịu được lực nén khi chôn trong kết cấu, và tạo được đường dẫn thẳng để kéo dây với lực nhỏ nhất.
2. Ống luồn đàn hồi
Ống đàn hồi — thường gọi là ống ruột gà — đảm nhiệm các đoạn ngắn cần khả năng uốn linh hoạt, nơi ống cứng không lắp được hoặc lắp được nhưng không nên.
Nó không phải phiên bản "tiện hơn" của ống cứng. Nó là giải pháp cho ba tình huống mà ống cứng xử lý kém: sai lệch vị trí giữa tuyến và thiết bị, chuyển hướng gấp trong không gian chật, và thiết bị có rung động.
Dòng sản phẩm của GS là ống luồn đàn hồi chống cháy GS, <cite index="7-1">được giới thiệu là dễ uốn cong phù hợp không gian hẹp và góc khuất, chống cháy lan, kháng nước và chống ẩm</cite>.
3. Nguyên tắc tỷ lệ
Trên một tuyến hoàn chỉnh, ống đàn hồi nên chiếm phần rất nhỏ trong tổng chiều dài, chỉ ở các đoạn đầu cuối và điểm chuyển tiếp. Khi bảng vật tư cho thấy khối lượng ống đàn hồi lớn bất thường so với ống cứng, thường có nghĩa là đội thi công đang dùng nó để bù cho việc đi tuyến không chuẩn.
II. Số liệu thực tế: quy cách hai loại
Hình ảnh: Ống và phụ kiện PVC Conduit GS tạo thành hệ thống luồn dây điện đồng bộ.
1. Quy cách ống luồn đàn hồi chống cháy GS
| Mã số | Đường kính ngoài | Đường kính trong | Chiều dài cuộn |
|---|---|---|---|
| CTOCLDH001 | 16 mm | 11,5 mm | 50 m |
| CTOCLDH002 | 20 mm | 14,5 mm | 50 m |
| CTOCLDH004 | 25 mm | 19,0 mm | 40 m |
| CTOCLDH006 | 32 mm | 25,0 mm | 25 m |
Số liệu theo bảng thông số kỹ thuật GS. Đề nghị đối chiếu catalogue mới nhất trước khi đưa vào hồ sơ.
Hai điểm cần biết khi bóc tách vật tư:
- Ống đàn hồi chỉ có bốn cỡ, từ D16 đến D32. Không có D40 và D50. Nghĩa là ở tuyến trục cỡ lớn thì không có phương án ống đàn hồi, dù muốn cũng không được.
- Ống đàn hồi chỉ có màu trắng. Không có dải sáu màu như ống cứng cấp 750N. Tuyến nào cần nhận diện theo hệ thống mà có đoạn ống đàn hồi thì phải dùng nhãn tại đoạn đó.
2. So sánh đường kính trong giữa hai loại cùng cỡ
Đây là số liệu quan trọng nhất của bài, và là lý do kỹ thuật để không dùng ống đàn hồi thay ống cứng:
| Cỡ | Ống cứng 750N | Ống đàn hồi | Chênh lệch tiết diện trong |
|---|---|---|---|
| D16 | 13,50 mm | 11,50 mm | −27,4% |
| D20 | 17,20 mm | 14,50 mm | −28,9% |
| D25 | 21,90 mm | 19,00 mm | −24,7% |
| D32 | 28,20 mm | 25,00 mm | −21,4% |
Với dây 2,5 mm², chênh lệch này chuyển thành: ống cứng D20 luồn được 7 sợi, ống đàn hồi D20 luồn được 5 sợi. Cách tính có trong bài ống luồn dây điện D20 luồn được mấy sợi.
Nghĩa là dùng ống đàn hồi cho cả tuyến sẽ mất khoảng một phần tư dung lượng luồn dây ngay từ đầu, cộng thêm ma sát cao hơn khi kéo. Đây không phải một đánh đổi nhỏ.
3. Ba nhóm theo khả năng uốn trong IEC 61386
Tiêu chuẩn IEC 61386-1 phân loại ống luồn dây điện bằng một mã gồm nhiều chữ số, trong đó có một chữ số thể hiện khả năng uốn:
| Nhóm | Đặc tính | Vai trò trong hệ thống |
|---|---|---|
| Ống cứng | Giữ nguyên hình dạng, chỉ uốn được bằng dụng cụ trong giới hạn cho phép | Xương sống của tuyến |
| Ống đàn hồi | Uốn được bằng tay, giữ nguyên hình dạng sau khi uốn | Đoạn chuyển tiếp, đoạn đấu nối thiết bị |
| Ống đàn hồi tự phục hồi | Uốn được bằng tay và tự trở lại hình dạng ban đầu khi thả | Vị trí có chuyển động hoặc rung động thường xuyên |
Bộ tiêu chuẩn IEC 61386 có các phần riêng cho hệ ống cứng và hệ ống đàn hồi. Khi lập hồ sơ, cần ghi rõ phần tiêu chuẩn áp dụng cho từng loại thay vì chỉ ghi "IEC 61386", và đối chiếu ấn bản hiện hành tại thời điểm nghiệm thu. Cơ sở tiêu chuẩn đầy đủ có trong bài tiêu chuẩn IEC 61386 và QCVN 16 cho PVC Conduit.
Lưu ý khi bóc tách: cấp chịu nén và khả năng uốn là hai chỉ tiêu độc lập. Không được mặc định rằng ống đàn hồi luôn yếu hơn ống cứng về mặt cơ học — thông số cụ thể cần đối chiếu catalogue của từng chủng loại.
III. Bảng so sánh theo tiêu chí sử dụng
| Tiêu chí | Ống luồn cứng | Ống luồn đàn hồi | Nhận xét kỹ thuật | Khuyến nghị ứng dụng |
|---|---|---|---|---|
| Dải cỡ | D16 – D50 | D16 – D32 | Không có phương án đàn hồi cho tuyến trục lớn | Tuyến D40, D50 chỉ dùng ống cứng |
| Đường kính trong | Lớn hơn 21–29% ở cùng cỡ | Nhỏ hơn đáng kể | Ảnh hưởng trực tiếp số dây luồn được | Tuyến nhiều dây dùng ống cứng |
| Màu sắc | 6 màu ở cấp 750N cỡ D20–D32 | Chỉ màu trắng | Đoạn đàn hồi làm gián đoạn nhận diện bằng màu | Bổ sung nhãn tại đoạn đàn hồi |
| Giữ hướng tuyến | Giữ tốt, tuyến thẳng và ổn định | Dễ bị xô lệch nếu không cố định đủ | Tuyến thẳng giúp kéo dây với lực nhỏ nhất | Tuyến chính luôn dùng ống cứng |
| Khả năng uốn | Cần dụng cụ hoặc phụ kiện chuyển hướng | Uốn bằng tay, thích ứng ngay tại chỗ | Ưu thế rõ ở không gian chật và vị trí sai lệch | Đoạn đấu nối thiết bị dùng ống đàn hồi |
| Chịu nén khi chôn trong kết cấu | Ba cấp 320N / 750N / 1250N theo vị trí | Chỉ dùng đoạn ngắn theo chỉ dẫn kỹ thuật | Tuyến chôn cần hình dạng ổn định khi đổ bê tông | Âm sàn dùng ống cứng, không thay bằng đàn hồi |
| Hấp thụ rung động | Truyền rung sang tuyến và phụ kiện | Hấp thụ rung, giảm mỏi tại điểm nối | Đây là lý do kỹ thuật chính của ống đàn hồi | Đấu nối motor, quạt, thiết bị rung |
| Kéo dây | Ma sát thấp hơn, kéo dễ hơn trên đoạn dài | Thành gân làm tăng ma sát | Không nên dùng đoạn dài để kéo dây | Ống đàn hồi chỉ dùng đoạn ngắn |
| Kiểm tra và nghiệm thu | Tuyến rõ ràng, dễ đối chiếu bản vẽ | Khó xác định tuyến thực nếu dùng nhiều | Tuyến nhiều đoạn đàn hồi khó hoàn công chính xác | Giới hạn tỷ lệ ống đàn hồi trên tuyến |
Bảng đối chiếu để lựa chọn theo ứng dụng. Thông số của từng chủng loại cần đối chiếu catalogue mới nhất.
IV. Sáu vị trí bắt buộc dùng ống đàn hồi

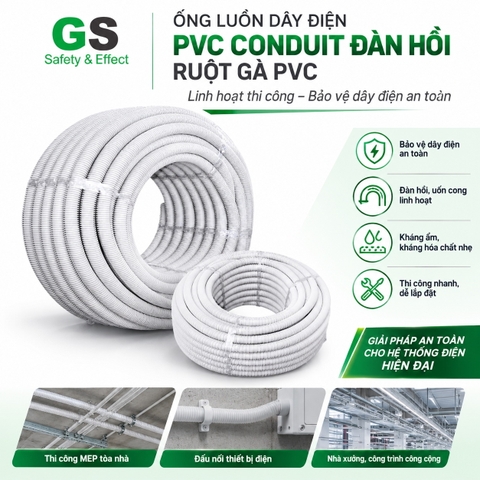

Hình ảnh: Ống luồn đàn hồi chống cháy GS — khả năng uốn bằng tay giúp xử lý các vị trí sai lệch và không gian chật.
1. Đoạn đấu nối vào motor và thiết bị có rung động
Đây là vị trí có lý do kỹ thuật rõ nhất. Motor, quạt, bơm, máy nén đều rung khi hoạt động. Nếu nối trực tiếp bằng ống cứng, rung động truyền vào tuyến và tích lũy tại mối nối, dẫn tới lỏng mối nối hoặc nứt phụ kiện sau một thời gian vận hành.
Một đoạn ống đàn hồi ngắn ở điểm cuối hấp thụ phần rung đó. Đây là hạng mục nên ghi vào bản vẽ, không để đội thi công tự quyết.
2. Đoạn nối vào đèn và thiết bị trên trần
Vị trí đèn thực tế thường lệch so với bản vẽ, vì phụ thuộc hệ trần và các thiết bị khác cùng chia không gian trần. Một đoạn ống đàn hồi cho phép bù sai lệch mà không phải làm lại cả nhánh ống cứng.
3. Đoạn vào tủ điện và hộp kỹ thuật
Mặt bích và vị trí lỗ vào của tủ điện hiếm khi trùng chính xác với tuyến ống đã lắp. Ống đàn hồi xử lý phần sai lệch này. Cần dùng khớp nối chuyên dụng để đảm bảo mối nối kín và không tuột khi kéo dây.
4. Vị trí có sai lệch cấu tạo hoặc vướng kết cấu
Dầm, cột, ống của hệ khác đi qua đúng tuyến dự kiến. Thay vì phá vỡ hướng tuyến chính bằng nhiều điểm uốn ống cứng, dùng một đoạn ống đàn hồi vượt qua điểm vướng rồi trở lại tuyến cứng.
5. Đoạn qua khe co giãn của kết cấu
Kết cấu có khe co giãn thì tuyến ống đi qua khe cũng phải có khả năng dịch chuyển tương đối. Ống cứng bắc qua khe co giãn sẽ chịu ứng suất khi kết cấu chuyển vị. Chi tiết cấu tạo tại vị trí này cần theo hồ sơ thiết kế được phê duyệt.
6. Vị trí cần tháo lắp lại để bảo trì
Với thiết bị phải tháo ra bảo trì định kỳ, đoạn nối cuối bằng ống đàn hồi giúp tháo lắp nhiều lần mà không hư hỏng tuyến.

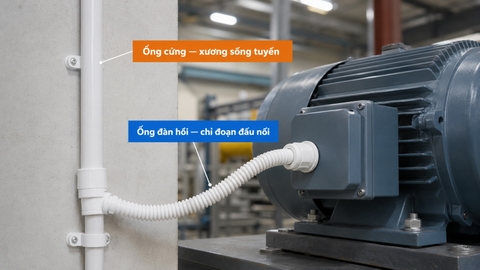

Hình ảnh: Điểm chuyển tiếp từ ống luồn dây điện cứng sang ống luồn đàn hồi tại đầu nối thiết bị
V. Bốn sai lầm khi dùng ống đàn hồi

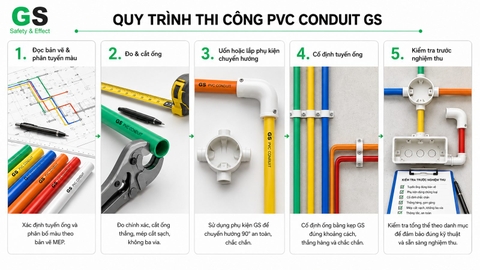

Hình ảnh: Thi công ống PVC Conduit GS cần đúng tuyến, đúng phụ kiện và đúng kỹ thuật lắp đặt.
1. Dùng ống đàn hồi thay thế cả tuyến
Sai lầm nặng nhất, thường xuất phát từ lý do tiến độ: ống đàn hồi đi nhanh hơn, không cần đo cắt chính xác, không cần phụ kiện chuyển hướng.
Năm hệ quả:
- Mất khoảng một phần tư dung lượng luồn dây. Số liệu ở mục II.2: ống đàn hồi có đường kính trong nhỏ hơn ống cứng cùng cỡ từ 21% đến 29%.
- Kéo dây khó hơn nhiều. Thành ống có gân làm tăng ma sát, và tuyến đàn hồi dài thường có nhiều đoạn uốn không kiểm soát.
- Mất khả năng phân màu. Ống đàn hồi chỉ có màu trắng, nên tuyến nào có đoạn đàn hồi là đoạn đó gián đoạn nhận diện bằng màu.
- Không xác định được tuyến thực khi hoàn công. Tuyến đàn hồi bị xô lệch trong quá trình thi công.
- Không rút được dây ra và không kéo thêm dây vào. Mọi thay đổi về sau đều thành việc lớn.
Nguyên tắc: xương sống của tuyến luôn là ống cứng. Ống đàn hồi chỉ ở đoạn đầu cuối và điểm chuyển tiếp.
2. Không dùng khớp nối chuyển tiếp chuyên dụng
Nối ống đàn hồi vào ống cứng hoặc vào hộp đấu nối cần khớp nối chuyên dụng. Cách làm tạm — nhét ống vào rồi băng keo lại — cho ra ba vấn đề: mối nối không kín nên bụi và ẩm vào được, mối nối tuột khi kéo dây, và gờ tại mối nối làm kẹt dây.
Chủng loại phụ kiện chuyển tiếp xem tại bài phụ kiện PVC Conduit GS, quy trình xử lý mối nối có trong bài kỹ thuật kết nối ống PVC Conduit.
3. Để đoạn ống đàn hồi quá dài và không cố định
Một đoạn đàn hồi dài, không kẹp cố định, sẽ võng xuống và tạo điểm tụ nước hoặc điểm tích bụi. Nó cũng làm tăng ma sát khi kéo dây và trông rất khó chấp nhận khi nghiệm thu tuyến đi nổi.
Nguyên tắc thực hành: giữ đoạn đàn hồi ngắn nhất có thể để làm đúng chức năng của nó, và cố định hai đầu.
4. Bóc tách vật tư theo mét thay vì theo cuộn
Ống đàn hồi được cung cấp theo cuộn, và chiều dài cuộn khác nhau theo cỡ: 50 m cho D16 và D20, 40 m cho D25, 25 m cho D32. Bóc tách theo mét rồi đặt hàng theo cuộn dễ dẫn đến thừa hoặc thiếu.
Cách làm đúng là tính tổng chiều dài cần theo từng cỡ, rồi quy ra số cuộn và làm tròn lên, ghi rõ cả hai con số trong bảng vật tư.
VI. Cấu hình kết hợp theo loại công trình

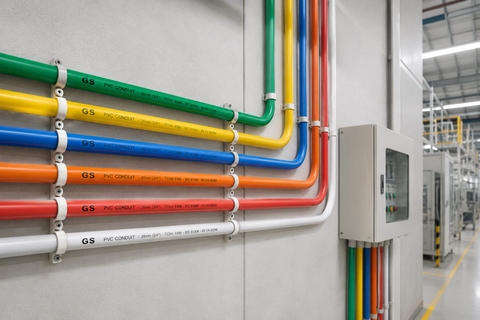

Hình ảnh: Ứng dụng ống PVC Conduit GS đi nổi cho hệ thống điện nhà xưởng.
| Loại công trình | Ống cứng dùng cho | Ống đàn hồi dùng cho |
|---|---|---|
| Nhà ở, biệt thự | Toàn bộ tuyến âm tường, âm sàn, âm trần | Đoạn nối vào đèn trần, đoạn vào tủ điện |
| Chung cư, văn phòng | Tuyến trục, tuyến gom về tủ tầng, tuyến âm sàn và âm tường | Đoạn nối vào đèn, thiết bị trần, đoạn vào tủ tầng |
| Trung tâm thương mại, khách sạn | Toàn bộ tuyến chính và tuyến nổi trần kỹ thuật | Đoạn nối thiết bị trần, thiết bị hay thay đổi theo khách thuê |
| Nhà xưởng, nhà máy | Tuyến nổi trên kết cấu, tuyến âm sàn, tuyến dọc cột | Đoạn nối vào motor, quạt, bơm, tủ điều khiển tại máy |
| Bệnh viện, trường học | Tuyến chính của tất cả phân hệ | Đoạn nối thiết bị đầu cuối, vị trí cần tháo bảo trì |
Cấu hình chi tiết cho nhà xưởng, gồm cả điều kiện môi trường lắp đặt, được bóc riêng trong bài ống luồn dây điện cho nhà xưởng công nghiệp. Với công trình nhiều phân hệ chạy song song, việc phân màu theo hệ thống nên được chốt cùng lúc với việc chọn loại ống — bảng quy ước màu có trong bài quy ước màu ống luồn dây điện cho spec MEP, và cách xử lý tuyến không có màu tương ứng có trong bài conduit âm sàn dùng 750N hay 1250N.
FAQ – Câu Hỏi Thường Gặp
Câu 1: Ống luồn đàn hồi có dùng thay ống cứng cho cả tuyến được không?
Không nên. Ống đàn hồi có đường kính trong nhỏ hơn ống cứng cùng cỡ từ 21% đến 29%, nên mất khoảng một phần tư dung lượng luồn dây ngay từ đầu. Cộng thêm ma sát cao hơn khi kéo, mất khả năng phân màu vì chỉ có màu trắng, tuyến bị xô lệch nên hồ sơ hoàn công không phản ánh đúng thực tế, và không rút được dây cũ hay kéo thêm dây mới. Xương sống của tuyến luôn phải là ống cứng.
Câu 2: Ống đàn hồi có những cỡ nào?
Ống luồn đàn hồi chống cháy GS có bốn cỡ: D16 với đường kính trong 11,5 mm, D20 với 14,5 mm, D25 với 19,0 mm và D32 với 25,0 mm. Không có cỡ D40 và D50, nên ở tuyến trục cỡ lớn thì không có phương án ống đàn hồi. Đề nghị đối chiếu catalogue mới nhất trước khi đưa vào hồ sơ.
Câu 3: Vì sao đấu nối vào motor bắt buộc dùng ống đàn hồi?
Vì motor rung khi hoạt động. Nối trực tiếp bằng ống cứng làm rung động truyền vào tuyến và tích lũy tại mối nối, dẫn tới lỏng mối nối hoặc nứt phụ kiện sau một thời gian vận hành. Một đoạn ống đàn hồi ngắn ở điểm cuối hấp thụ phần rung đó. Đây là lý do kỹ thuật chính của loại ống này, và nên được ghi vào bản vẽ thay vì để đội thi công tự quyết.
Câu 4: Ống đàn hồi có đủ 6 màu như ống cứng không?
Không. Ống luồn đàn hồi chỉ có màu trắng. Dải sáu màu chỉ có ở ống cứng cấp 750N, cỡ D20, D25 và D32. Vì vậy tuyến nào cần nhận diện theo hệ thống mà có đoạn ống đàn hồi thì phải bổ sung nhãn tại đoạn đó, và nên ghi yêu cầu này vào spec.
Câu 5: Đoạn ống đàn hồi nên dài bao nhiêu?
Nguyên tắc là ngắn nhất có thể để làm đúng chức năng: bù sai lệch vị trí, vượt điểm vướng, hoặc hấp thụ rung. Đoạn quá dài sẽ võng xuống, tạo điểm tụ nước hoặc tích bụi, tăng ma sát khi kéo dây và khó được chấp nhận khi nghiệm thu tuyến đi nổi. Chiều dài cụ thể nên theo chỉ dẫn kỹ thuật của dự án; hai đầu đoạn phải được cố định.
Câu 6: Nối ống đàn hồi với ống cứng bằng cách nào?
Bằng khớp nối chuyển tiếp chuyên dụng. Không dùng cách nhét ống vào rồi băng keo — cách này làm mối nối không kín nên bụi và ẩm vào được, mối nối tuột khi kéo dây, và tạo gờ bên trong làm kẹt dây. Chủng loại khớp nối phù hợp cần theo catalogue của hệ ống đang dùng.
Câu 7: Ống đàn hồi có cần quan tâm cấp chịu nén không?
Có. Cấp chịu nén và khả năng uốn là hai chỉ tiêu độc lập trong cách phân loại của IEC 61386, nên không nên mặc định rằng loại đàn hồi luôn yếu hơn loại cứng về mặt cơ học. Tại các vị trí có tải cơ học như đoạn chạy sát sàn hoặc khu vực có phương tiện di chuyển, vẫn phải chọn theo chủng loại phù hợp. Thông số cụ thể cần đối chiếu catalogue.
Câu 8: Bóc tách ống đàn hồi theo mét hay theo cuộn?
Tính theo mét rồi quy ra cuộn và làm tròn lên, ghi cả hai con số trong bảng vật tư. Chiều dài cuộn khác nhau theo cỡ: 50 m cho D16 và D20, 40 m cho D25, 25 m cho D32. Bóc tách theo mét rồi đặt hàng theo cuộn mà không quy đổi dễ dẫn đến thừa hoặc thiếu vật tư.
Cần cấu hình kết hợp ống cứng và ống đàn hồi cho dự án?
Bảng báo giá ống PVC Conduit GS cần được cập nhật theo quy cách và số lượng đặt hàng.
Hình ảnh: Bảng báo giá ống PVC Conduit GS cần được cập nhật theo quy cách và số lượng đặt hàng.
Việc quyết định không phải chọn một trong hai loại, mà là xác định đúng ranh giới giữa hai loại trên từng tuyến, chọn khớp nối chuyển tiếp phù hợp, và xử lý phần nhận diện cho đoạn ống đàn hồi vì loại này chỉ có màu trắng. Đội kỹ thuật Lạc Việt có thể hỗ trợ rà soát bảng vật tư để kiểm tỷ lệ ống đàn hồi trên tuyến, quy đổi từ mét sang số cuộn theo từng cỡ, và đề xuất chủng loại khớp nối cho từng vị trí đấu nối.
Xem quy cách dòng sản phẩm tại trang ống luồn đàn hồi chống cháy GS, toàn bộ hệ ống cứng tại trang ống luồn dây điện PVC Conduit GS 6 màu, hoặc danh mục ống và phụ kiện tại trang sản phẩm PVC Conduit GS.
