Phụ Kiện PVC Conduit GS: Phân Loại & Tiêu Chuẩn Kỹ Thuật
I. Bối cảnh thực tế:
Vì sao phụ kiện quyết định chất lượng hệ conduitTrong nhiều dự án điện công trình, ống PVC Conduit thường được quan tâm nhiều hơn phụ kiện. Tuy nhiên, thực tế thi công và vận hành cho thấy:
Phần lớn sự cố của hệ thống conduit không đến từ thân ống, mà đến từ phụ kiện và mối nối.
Các vấn đề phổ biến như:
- Lọt vữa bê tông vào ống
- Kẹt dây, không thể kéo hoặc thay thế dây
- Lệch tuyến, gãy ống tại điểm nối
đều có nguyên nhân trực tiếp từ việc lựa chọn sai phụ kiện, dùng phụ kiện không đồng bộ hoặc thi công không đúng kỹ thuật.
Bài viết này phân tích chuyên sâu hệ phụ kiện PVC Conduit dưới góc nhìn kỹ thuật – thiết kế – thi công, giúp kỹ sư và nhà thầu hiểu rõ vai trò thực sự của từng nhóm phụ kiện trong hệ thống điện công trình.
II. Tổng quan hệ phụ kiện PVC Conduit
Phụ kiện PVC Conduit là các chi tiết kỹ thuật dùng để:
- Nối các đoạn ống với nhau
- Thay đổi hướng tuyến dây
- Tạo điểm rẽ nhánh và điểm kéo dây trung gian
- Cố định và bảo vệ tuyến ống trong quá trình thi công
Một hệ conduit được xem là đạt yêu cầu kỹ thuật khi:
- Ống và phụ kiện đồng bộ kích thước
- Phụ kiện phù hợp với điều kiện lắp đặt thực tế
- Các điểm nối đảm bảo độ kín, thẳng tuyến và bền cơ học
🔗 Tham khảo nền tảng: Ống và phụ kiện PVC Conduit GS
III. Phân loại phụ kiện PVC Conduit theo chức năng
Kèm đặc điểm kỹ thuật & lưu ý thi công. Dựa trên Catalogue PVC Conduit GS 07/2025 và hệ tiêu chuẩn áp dụng IEC 61386 – QCVN 16:2023/BXD
A. Nhóm phụ kiện nối ống & chuyển hướng
1️⃣ Co nối có nắp (Inspection Bend)
Chức năng:
Đổi hướng đường ống và cho phép mở nắp để kiểm tra hoặc kéo dây khi cần.
Đặc điểm kỹ thuật:
- Nhựa PVC cách điện, chống ăn mòn.
- Thiết kế tích hợp nắp tháo rời.
- Phù hợp hệ thống âm tường và nổi.
Lưu ý thi công:
✅ Bố trí tại vị trí dễ tiếp cận.
✅ Tránh khu vực chịu tải trọng cơ học cao.
✅ Đóng nắp kín sau khi hoàn thiện.

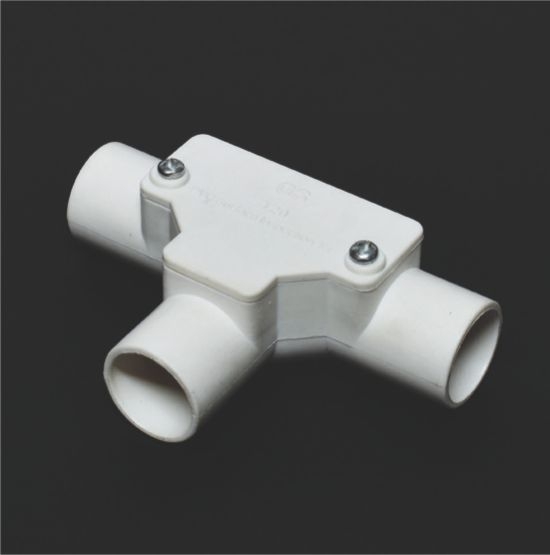

2️⃣ Tê nối có nắp (Inspection Tee)
Chức năng:
Chia nhánh 3 hướng và hỗ trợ thao tác luồn dây.
Đặc điểm kỹ thuật:
- Góc chuyển hướng tối ưu, hạn chế gấp dây.
- Nắp kiểm tra giúp bảo trì nhanh.
Lưu ý thi công:
✔️ Chừa khoảng trống để mở nắp.
✔️ Không đặt tại vị trí có nguy cơ ngập nước..

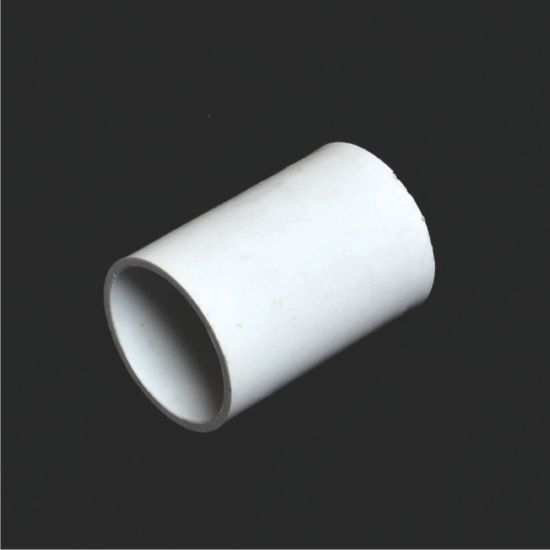

3️⃣ Khớp nối trơn (Plain Coupling)
Chức năng:
Nối thẳng hai đoạn ống cùng đường kính.
Đặc điểm kỹ thuật:
-
Bề mặt trong nhẵn giúp giảm ma sát.
-
Độ kín cao khi dán keo chuyên dụng.
Lưu ý thi công:
👉 Làm sạch đầu ống trước khi kết nối.
👉 Giữ thẳng trục để tránh cản trở kéo dây.

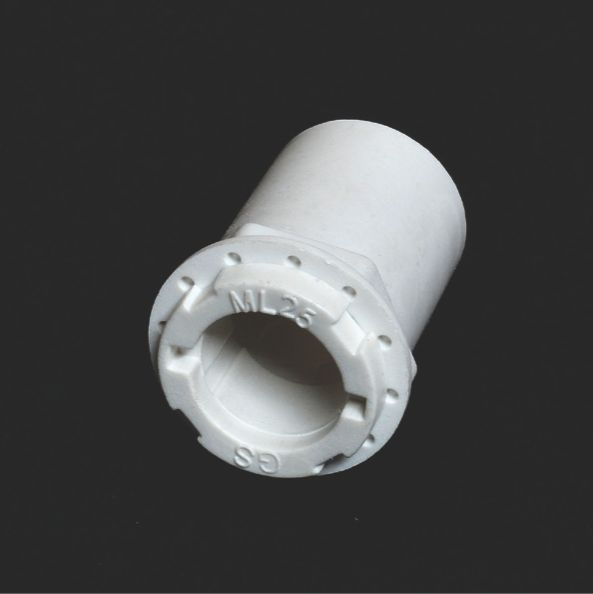

4️⃣ Khớp nối ren (Threaded Coupling)
Chức năng:
Kết nối ống PVC với thiết bị hoặc phụ kiện có ren.
Đặc điểm kỹ thuật:
-
Ren chính xác, tăng độ chắc chắn.
-
Phù hợp môi trường rung nhẹ.
Lưu ý thi công:
⚠️ Không siết quá lực gây nứt ren.
⚠️ Có thể dùng băng tan để tăng độ kín.
B. Nhóm chuyển đổi kích thước

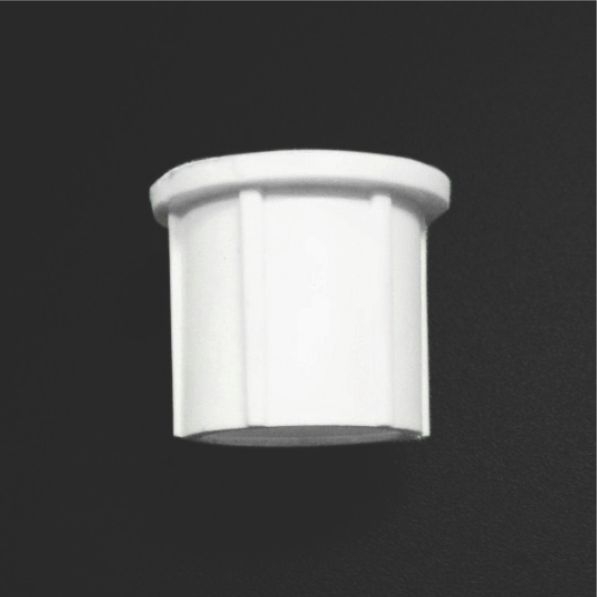

5️⃣ Khớp nối giảm (Reducer)
Chức năng:
Kết nối hai đoạn ống khác đường kính.
Đặc điểm kỹ thuật:
- Thiết kế chuyển cỡ mượt.
- Giữ ổn định tiết diện luồn dây.
Lưu ý thi công:
✅ Hạn chế lạm dụng reducer — nên tối ưu thiết kế từ đầu.
✅ Kiểm tra mật độ dây sau khi giảm cỡ.
C. Nhóm cố định đường ống

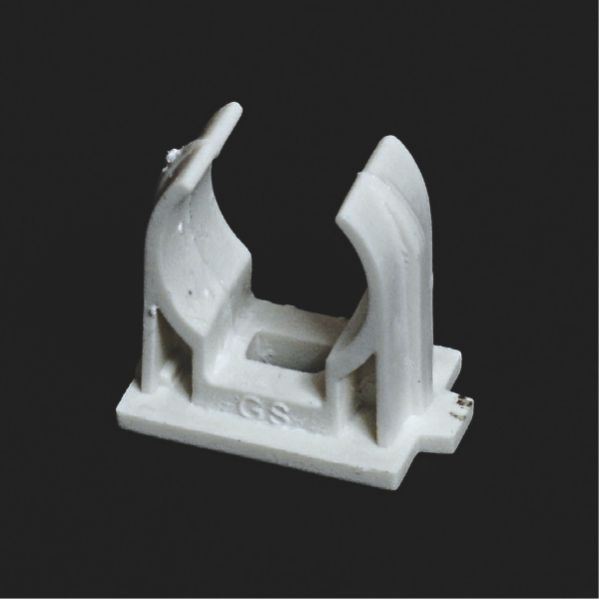

6️⃣ Kẹp ống (Pipe Clamp)
Chức năng:
Giữ cố định ống trên tường hoặc trần.
Đặc điểm kỹ thuật:
- Nhựa PVC cứng, chịu va đập nhẹ.
- Thiết kế ôm sát thân ống.
Lưu ý thi công:
✔️ Khoảng cách kẹp lý tưởng: 1–1.5m.
✔️ Tăng mật độ tại vị trí co hoặc tê.
D. Nhóm hộp chia ngả – loại thấp (Low Profile Junction Box)

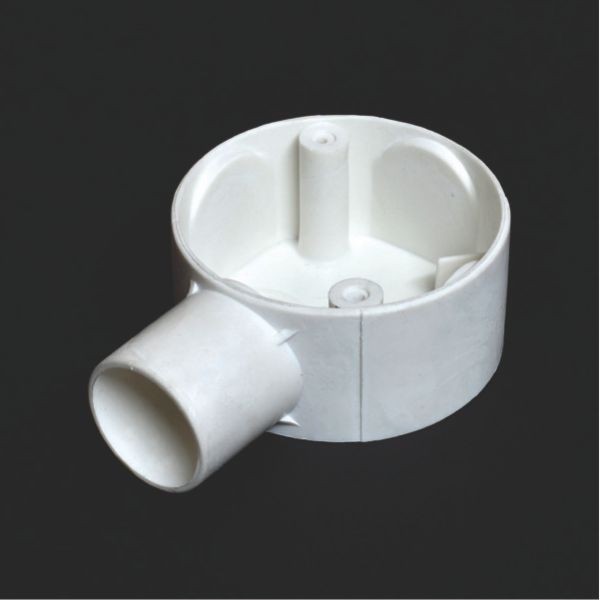

7️⃣ Hộp chia 1 ngả (Loại thấp)
Chức năng:
Điểm trung gian để kéo dây hoặc đổi hướng nhẹ.
Đặc điểm kỹ thuật:
- Chiều cao thấp — phù hợp âm tường.
- Thiết kế tròn giảm gấp dây.
Lưu ý thi công:
👉 Không nhồi dây quá mức.
👉 Đậy kín sau khi đấu nối.

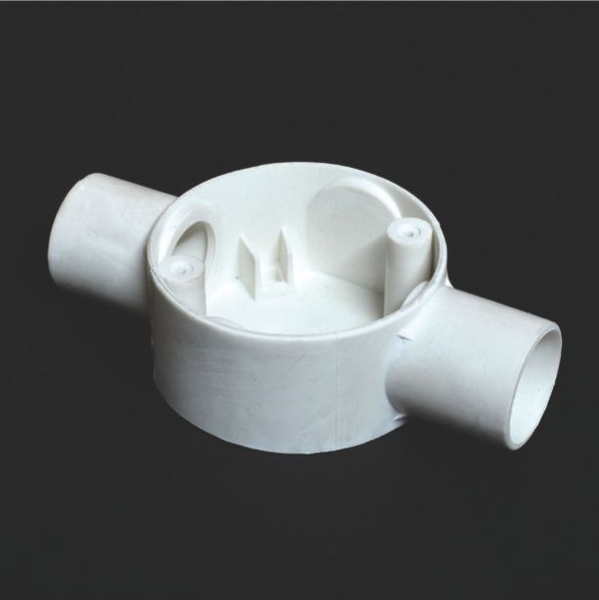

8️⃣ Hộp chia 2 ngả thẳng (Loại thấp)
Chức năng:
Phân nhánh dây theo một trục thẳng.
Đặc điểm kỹ thuật:
- Tối ưu không gian thi công.
- Giảm lực kéo dây.
Lưu ý thi công:
✔️ Chừa dây dự phòng để bảo trì.

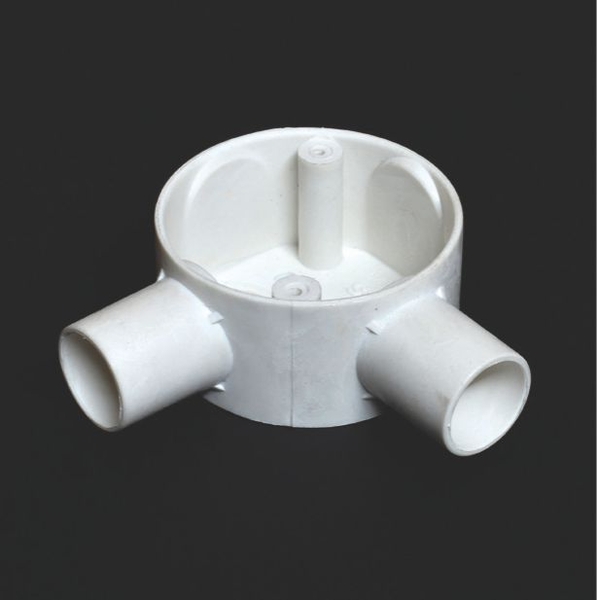

9️⃣ Hộp chia 2 ngả vuông góc (Loại thấp)
Chức năng:
Chuyển hướng dây 90°.
Đặc điểm kỹ thuật:
-
Bo góc hợp lý hạn chế gãy dây.
Lưu ý thi công:
👉 Không kéo dây quá căng tại góc.

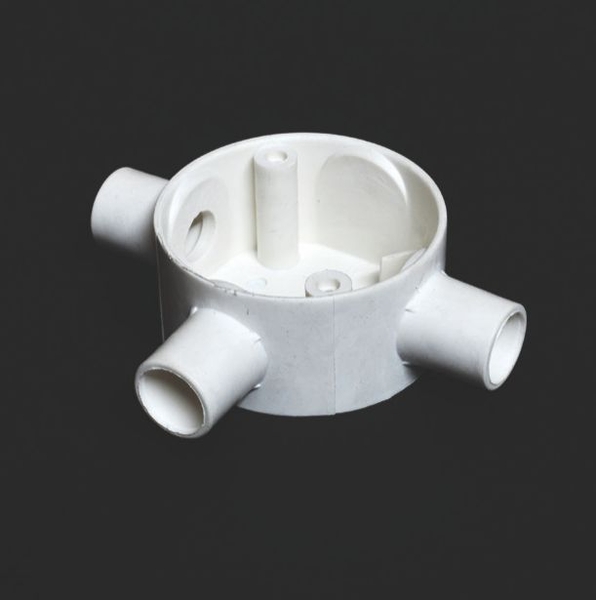

🔟 Hộp chia 3 ngả (Loại thấp)
Chức năng:
Phân phối dây theo 3 hướng.
Đặc điểm kỹ thuật:
-
Không gian đủ cho mối nối.
Lưu ý thi công:
✔️ Đánh dấu dây để dễ nhận diện.

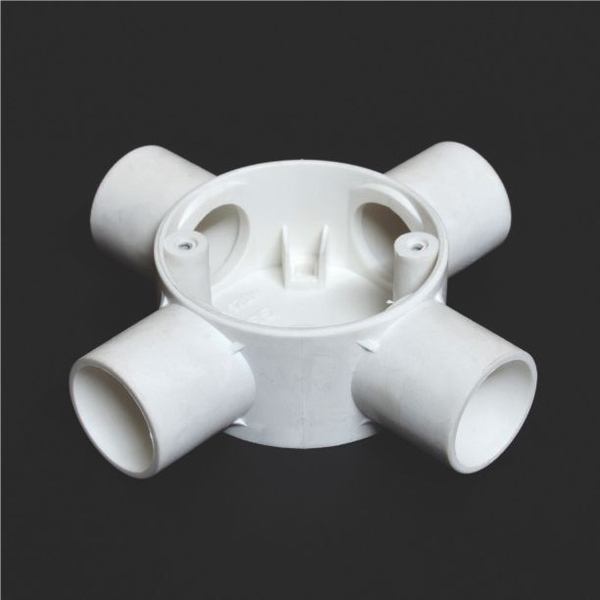

1️⃣1️⃣ Hộp chia 4 ngả (Loại thấp)
Chức năng:
Phân nhánh tối đa trong không gian nhỏ.
Đặc điểm kỹ thuật:
-
Thiết kế cân đối giúp thi công gọn.
Lưu ý thi công:
⚠️ Tránh tập trung quá nhiều dây công suất lớn.
E. Nhóm hộp chia ngả – loại cao (Deep Junction Box)

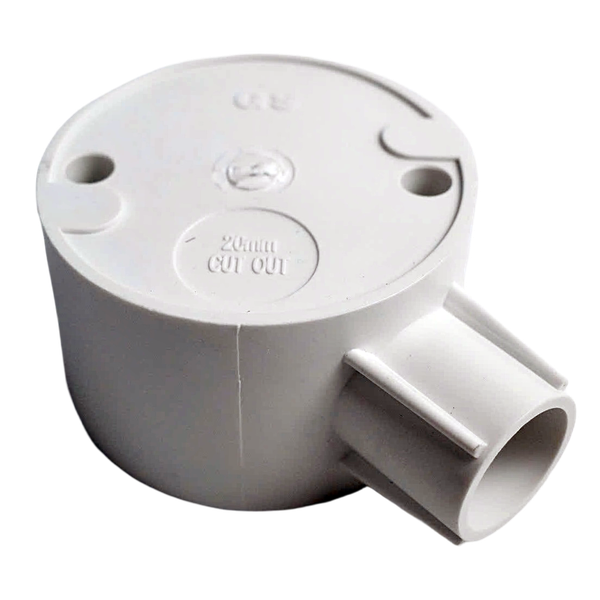

1️⃣2️⃣ Hộp chia 1 ngả (Loại cao)

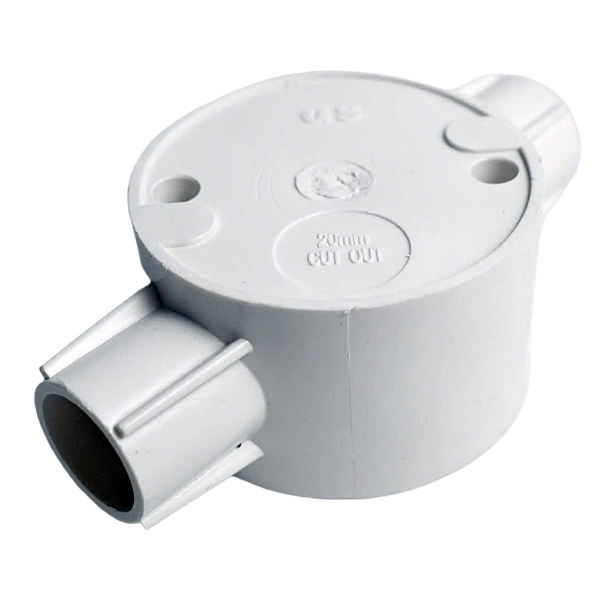

1️⃣3️⃣ Hộp chia 2 ngả thẳng (Loại cao)

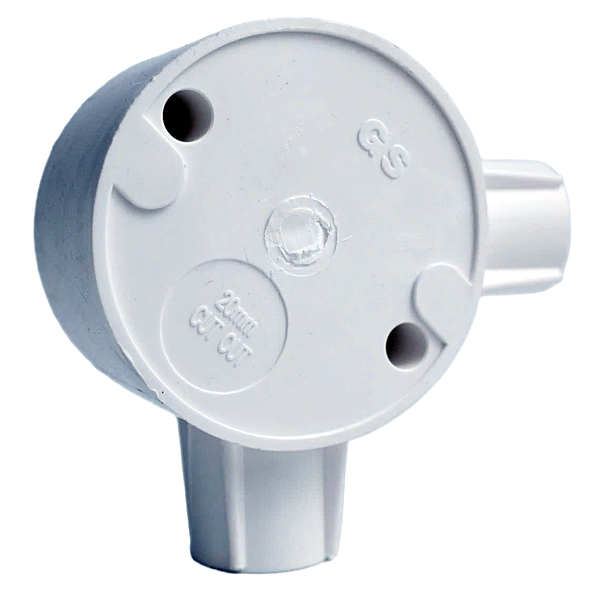

1️⃣4️⃣ Hộp chia 2 ngả vuông góc (Loại cao)

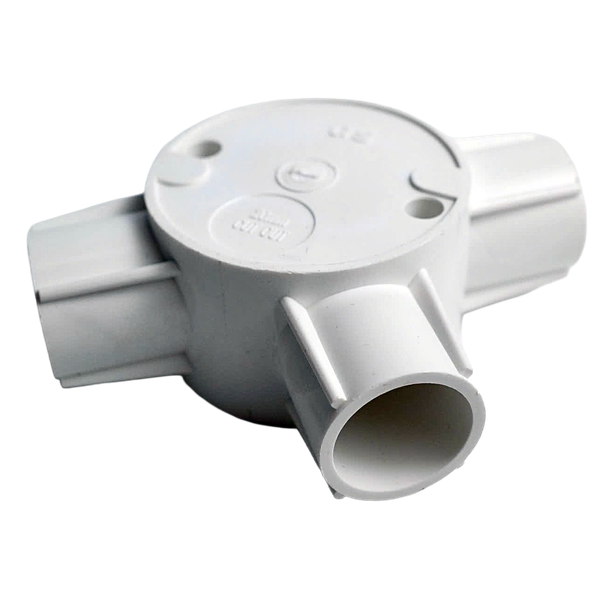

1️⃣5️⃣ Hộp chia 3 ngả (Loại cao)

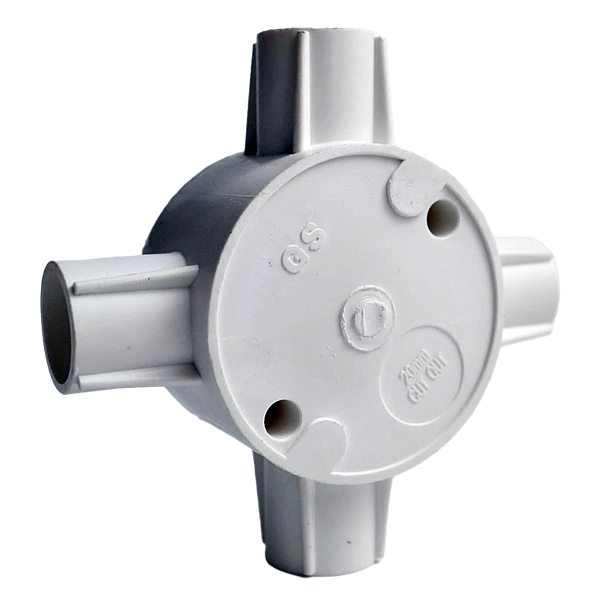

1️⃣6️⃣ Hộp chia 4 ngả (Loại cao)
Chức năng:
Chứa nhiều mối nối hoặc dây tiết diện lớn.
Đặc điểm kỹ thuật:
- Chiều sâu tăng giúp tản nhiệt tốt hơn.
- Phù hợp khu vực kỹ thuật.
Lưu ý thi công:
✅ Ưu tiên dùng cho hệ thống tải cao.
✅ Không để bê tông che kín nắp.

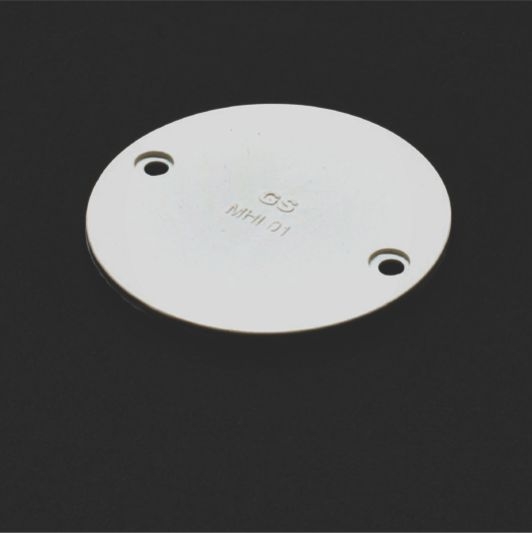

1️⃣7️⃣ Nắp hộp chia ngả
Chức năng:
Bảo vệ mối nối khỏi bụi và độ ẩm.
Đặc điểm kỹ thuật:
- Nhựa PVC đồng bộ.
- Lắp vừa khít hộp.
Lưu ý thi công:
👉 Luôn kiểm tra trước khi đóng trần hoặc tô tường.
F. Nhóm đế âm & hộp âm tường

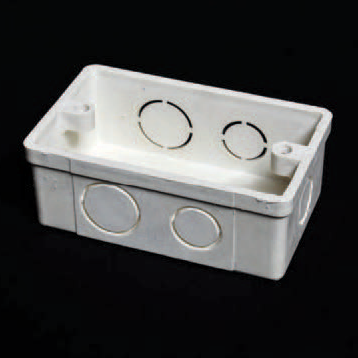

1️⃣8️⃣ Đế âm chữ nhật – 157

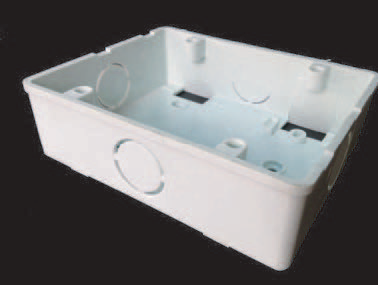

1️⃣9️⃣ Đế âm chữ nhật đôi – 157

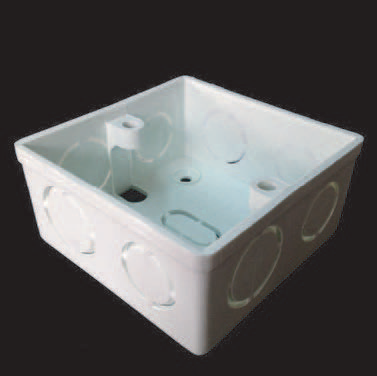

2️⃣0️⃣ Đế âm vuông – 257

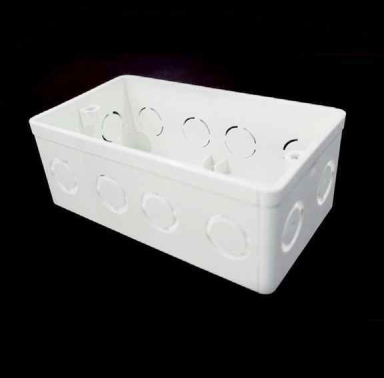

2️⃣1️⃣ Đế âm chữ nhật đôi – 257
Chức năng:
Lắp đặt công tắc, ổ cắm âm tường.
Đặc điểm kỹ thuật:
- Nhựa cứng chống biến dạng.
- Nhiều kích thước phù hợp thiết bị điện.
Lưu ý thi công:
✔️ Cố định chắc trước khi trát.
✔️ Canh cao độ chuẩn hoàn thiện.

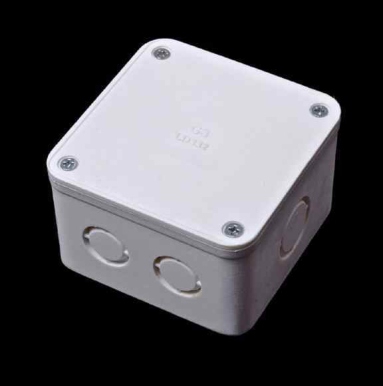

2️⃣2️⃣ Hộp nối âm tường (Có lỗ)
Chức năng:
Bảo vệ điểm nối dây và hỗ trợ luồn ống nhanh.
Đặc điểm kỹ thuật:
- Có sẵn lỗ chờ.
- Thi công linh hoạt.
Lưu ý thi công:
👉 Kiểm tra hướng lỗ trước khi cố định.
2️⃣3️⃣ Hộp nối âm tường (Không lỗ)
Chức năng:
Bảo vệ mối nối trong môi trường cần độ kín cao.
Đặc điểm kỹ thuật:
-
Thành hộp dày.
-
Khả năng chống bụi tốt.
Lưu ý thi công:
⚠️ Khoan lỗ đúng kỹ thuật nếu cần đi ống.
⚠️ Không làm nứt thành hộp.
⭐ Tổng kết nhanh cho kỹ sư & nhà thầu
👉 23 phụ kiện PVC Conduit có thể chia thành 6 nhóm chức năng chính:
- Nối & chuyển hướng
- Chuyển đổi kích thước
- Cố định ống
- Hộp chia ngả thấp
- Hộp chia ngả cao
- Đế âm & hộp âm
✅ Lựa chọn đúng phụ kiện giúp:
- Giảm thời gian thi công
- Tăng tuổi thọ hệ thống
- Dễ bảo trì
- Đảm bảo an toàn điện
👉Tham khảo: Kỹ thuật kết nối ống & phụ kiện PVC Conduit đúng tiêu chuẩn
V. Vai trò kỹ thuật của phụ kiện trong từng giai đoạn công trình
1. Giai đoạn thiết kế
- Quyết định sơ đồ tuyến dây
- Xác định vị trí hộp chia, điểm rẽ nhánh
- Tính toán khả năng kéo dây
2. Giai đoạn thi công
- Đảm bảo tuyến ống ổn định khi đổ bê tông
- Tránh xê dịch, bẹp ống
- Hạn chế lỗi phát sinh sau hoàn thiện
3. Giai đoạn vận hành – bảo trì
- Dễ dàng thay thế, bổ sung dây
- Kiểm tra sự cố tại các điểm hộp chia
V. Các lỗi phổ biến khi sử dụng phụ kiện PVC Conduit
- Dùng phụ kiện không đồng bộ kích thước
- Thiếu hộp chia tại các tuyến dài hoặc nhiều góc cong
- Không dán keo hoặc không bịt kín mối nối khi đi âm sàn
- Bố trí hộp chia không thuận tiện cho bảo trì
🔗 Tham khảo thêm: Các lỗi thi công ống PVC Conduit thường gặp
VI. Khuyến nghị kỹ thuật khi lựa chọn và sử dụng phụ kiện PVC Conduit
- Ưu tiên hệ thống ống – phụ kiện đồng bộ từ một nhà sản xuất
- Chọn đúng loại phụ kiện cho từng điều kiện lắp đặt
- Tuân thủ hướng dẫn kỹ thuật và tiêu chuẩn áp dụng
- Không xem phụ kiện là hạng mục phụ trong hệ conduit
👉Tham khảo: Hướng Dẫn Phân Màu Ống Luồn Dây Điện PVC Conduit GS
VII. Kết luận kỹ thuật
Trong hệ thống PVC Conduit, phụ kiện chính là “xương khớp” của toàn bộ tuyến ống. Một hệ thống sử dụng ống chất lượng tốt nhưng phụ kiện không phù hợp vẫn tiềm ẩn nhiều rủi ro kỹ thuật.
Việc hiểu đúng vai trò, phân loại và cách sử dụng phụ kiện PVC Conduit sẽ giúp:
- Nâng cao độ an toàn điện
- Giảm lỗi thi công
- Tăng khả năng bảo trì và tuổi thọ hệ thống
Trong thiết kế và thi công điện công trình, đầu tư đúng cho phụ kiện conduit chính là đầu tư cho chất lượng lâu dài.
Phụ kiện PVC Conduit không chỉ là chi tiết nhỏ trong hệ thống mà còn trực tiếp ảnh hưởng đến độ an toàn, hiệu quả thi công và tuổi thọ vận hành. Việc hiểu rõ chức năng, tính năng kỹ thuật và tiêu chuẩn của từng loại phụ kiện giúp giảm rủi ro kỹ thuật và tối ưu chi phí thiết kế thi công. Liên hệ đội ngũ tư vấn kỹ thuật của chúng tôi để chọn lựa hệ ống và phụ kiện conduit PVC phù hợp nhất cho dự án công trình, đảm bảo tuân thủ tiêu chuẩn kỹ thuật và vận hành bền vững.
CÔNG TY CỔ PHẦN TƯ VẤN THƯƠNG MẠI LẠC VIỆT hiện đang là đại lý phân phối các dòng ống và phụ kiện THƯƠNG HIỆU GS của CÔNG TY T&S. Những thiết bị và vật tư mà Công ty chúng tôi đã và đang phân phối cho NHÀ MÁY T&S bao gồm:
- Giới thiệu công ty và sản phẩm GS
- Hệ thống ống và phụ kiện PPr cấp nước trong nhà và ngoài trời
- Hệ thống ống và phụ kiện PPr kháng khuẩn
- Hệ thống ống và phụ kiện PVC Conduit luồn đây điện
- Hệ thống ống và phụ kiện uPVC cho thoát nước.
- Hệ thống ống và phụ kiện CPVC cho Phòng cháy chữa cháy
- Hệ thống ống và phụ kiện CPVC cho Công nghiệp
- Hệ thống ống và phụ kiện HDPE 3 Lớp Gia Cường
- Hộp bảo vệ cụm đồng hồ nhựa Polypropylene
- Hệ thống ống PPR 3 Lớp GS Cho Hệ Thống Chiller
- Phân biệt T&S và GS
-----------------------------------------
- ⚜️ Cell phone/Zalo/Whatsapp: 091 8182 587
- ⚜️ Email: hoangcuong@lacvietco-jsc.com.vn
-----------------------------------------
❓ Câu hỏi thường gặp về phụ kiện PVC Conduit
1. Phụ kiện PVC Conduit dùng để làm gì trong hệ thống điện?
Phụ kiện PVC Conduit được sử dụng để nối, chuyển hướng, cố định và phân nhánh ống conduit, giúp bảo vệ dây dẫn điện, đảm bảo an toàn kỹ thuật và thuận tiện cho thi công – bảo trì hệ thống điện.
2. Phụ kiện PVC Conduit gồm những loại nào?
Các nhóm phụ kiện conduit PVC phổ biến gồm: khớp nối (coupling), co – cút – tee chuyển hướng, hộp chia (junction box), đầu nối, kẹp cố định ống và phụ kiện hỗ trợ lắp đặt khác theo cấu trúc tuyến conduit.
3. Vì sao cần chọn đúng phụ kiện PVC Conduit thay vì dùng chung một loại?
Mỗi phụ kiện conduit PVC có chức năng kỹ thuật riêng, nếu sử dụng sai loại sẽ gây khó kéo dây, hở mối nối, cong gãy ống hoặc giảm tuổi thọ hệ thống điện. Việc chọn đúng giúp thi công nhanh, vận hành ổn định và dễ bảo trì.
4. Phụ kiện PVC Conduit có ảnh hưởng đến an toàn điện không?
Có. Phụ kiện chất lượng kém hoặc lắp đặt sai kỹ thuật có thể gây cọ xát dây, hư hỏng cách điện, thấm nước hoặc tích nhiệt, làm tăng nguy cơ sự cố điện trong quá trình vận hành.
5. Phụ kiện PVC Conduit thường dùng trong những công trình nào?
Phụ kiện conduit PVC được ứng dụng rộng rãi trong nhà ở dân dụng, tòa nhà thương mại, nhà xưởng công nghiệp, hệ thống điện âm tường, âm sàn và trần kỹ thuật.
6. Khi thi công conduit PVC, nên bố trí hộp chia như thế nào?
Hộp chia (junction box) nên đặt tại vị trí đổi hướng, phân nhánh hoặc khoảng cách kéo dây dài, giúp giảm lực kéo dây, thuận tiện kiểm tra và bảo trì hệ thống điện về sau.
7. Phụ kiện PVC Conduit có cần tuân theo tiêu chuẩn kỹ thuật không?
Có. Phụ kiện conduit PVC cần phù hợp đường kính ống, tiêu chuẩn vật liệu và yêu cầu lắp đặt hệ thống điện, nhằm đảm bảo độ kín mối nối, độ bền cơ học và an toàn trong suốt vòng đời công trình.
8. Lỗi thường gặp khi sử dụng phụ kiện PVC Conduit là gì?
Một số lỗi phổ biến gồm: dùng sai kích thước phụ kiện, lắp thiếu hộp chia, cố định ống không đúng vị trí, nối ống không kín, dẫn đến khó kéo dây và phát sinh sự cố khi vận hành.
9. Làm thế nào để lựa chọn phụ kiện PVC Conduit phù hợp cho dự án?
Cần căn cứ vào thiết kế hệ thống điện, đường kính conduit, điều kiện môi trường lắp đặt và yêu cầu bảo trì, đồng thời ưu tiên phụ kiện đồng bộ, đúng tiêu chuẩn kỹ thuật.
10. Phụ kiện PVC Conduit có thể tái sử dụng không?
Trong đa số trường hợp, phụ kiện conduit PVC không khuyến khích tái sử dụng do mối nối có thể đã biến dạng, ảnh hưởng đến độ kín và an toàn điện của hệ thống.
