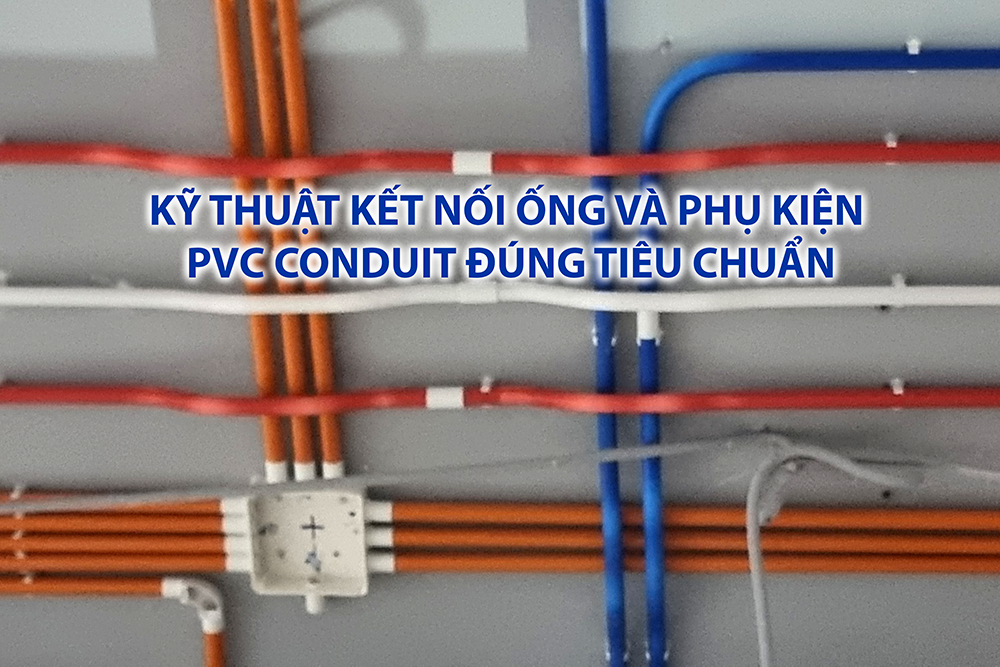

Kỹ Thuật Kết Nối Ống PVC Conduit Đúng IEC 61386
I. Bối cảnh thực tế và tầm quan trọng của kỹ thuật kết nối
Trong hệ thống ống luồn dây điện PVC Conduit, kỹ thuật kết nối giữa ống và phụ kiện là yếu tố quyết định trực tiếp đến:
- Độ kín của tuyến ống
- Khả năng kéo dây và thay thế dây về sau
- Độ bền cơ học của hệ thống khi đổ bê tông hoặc vận hành lâu dài
Thực tế công trình cho thấy, phần lớn các sự cố như kẹt dây, lọt vữa bê tông, nứt gãy tại mối nối không xuất phát từ bản thân ống, mà từ kỹ thuật kết nối sai hoặc sử dụng phụ kiện không phù hợp.
Bài viết này trình bày kỹ thuật kết nối ống và phụ kiện PVC Conduit theo góc nhìn tiêu chuẩn và kinh nghiệm thi công, nhằm hỗ trợ kỹ sư MEP, giám sát và nhà thầu thi công kiểm soát tốt chất lượng hệ thống.
II. Nguyên tắc chung khi kết nối ống và phụ kiện PVC Conduit
Trước khi đi vào từng phương pháp cụ thể, cần nắm rõ các nguyên tắc kỹ thuật nền tảng sau:
-
Mối nối phải đảm bảo thẳng tuyến
→ Tránh tạo gấp khúc gây tăng ma sát khi kéo dây. -
Mối nối phải đủ kín
→ Ngăn vữa bê tông, bụi bẩn, nước xâm nhập vào lòng ống. -
Không làm suy giảm tiết diện trong của ống
→ Tránh hiện tượng thắt cổ chai tại mối nối. -
Phù hợp với điều kiện lắp đặt
→ Âm tường, âm sàn hay đi nổi sẽ có yêu cầu khác nhau.
🔗 Tham khảo nền tảng: Ống và phụ kiện PVC Conduit GS
III. Các phương pháp kết nối ống PVC Conduit phổ biến
1. Kết nối bằng khớp nối trơn (Slip Coupling)
a. Mô tả kỹ thuật
Khớp nối trơn là phụ kiện phổ biến nhất, dùng để nối thẳng hai đoạn ống PVC Conduit cùng đường kính.
Đặc điểm:
- Lắp ghép cơ học
- Không ren
- Phụ thuộc vào độ chính xác kích thước ống và phụ kiện
b. Yêu cầu kỹ thuật khi thi công
- Cắt ống vuông góc, không ba via
- Làm sạch bề mặt trước khi lắp
- Đảm bảo ống được đẩy hết chiều sâu vào khớp nối
Trong các tuyến âm sàn, nên sử dụng keo dán PVC chuyên dụng cho conduit để tăng độ kín.
c. Rủi ro thường gặp
- Lắp không hết chiều sâu → lệch tuyến
- Không dán keo khi đi âm bê tông → lọt vữa
2. Kết nối bằng khớp nối ren (Threaded Coupling)
a. Mô tả kỹ thuật
Khớp nối ren được sử dụng trong các trường hợp:
- Cần tháo lắp
- Kết nối với hộp điện hoặc thiết bị có ren
b. Yêu cầu kỹ thuật
- Ren phải đúng chuẩn, không sứt mẻ
- Siết vừa đủ lực, tránh nứt phụ kiện
- Có thể sử dụng băng tan PTFE để tăng độ kín
c. Lưu ý sử dụng
- Không dùng cho tuyến âm sàn chịu tải cao
- Ưu tiên cho đoạn chuyển tiếp hoặc đi nổi
3. Kết nối bằng co – tê – hộp chia
a. Vai trò của phụ kiện chuyển hướng
- Thay đổi hướng tuyến dây
- Giảm bán kính uốn trực tiếp trên ống
- Tạo điểm trung gian kéo dây
b. Nguyên tắc bố trí
- Không nên quá 2–3 góc cong liên tiếp không có hộp chia
- Ưu tiên hộp chia tại điểm rẽ nhánh hoặc đổi hướng lớn
👉 Xem thêm: Phụ Kiện PVC Conduit – Phân Loại, Cấu Tạo & Vai Trò Kỹ Thuật
IV. Kỹ thuật kết nối PVC Conduit trong thi công âm sàn bê tông
Đây là điều kiện khắt khe nhất đối với mối nối conduit.
1. Yêu cầu đặc biệt
- Mối nối phải chịu lực nén khi đổ bê tông
- Không được xê dịch trong quá trình thi công
- Không cho phép lọt vữa vào trong ống
2. Khuyến nghị kỹ thuật
- Sử dụng ống và phụ kiện cùng hệ
- Dán keo PVC tại các mối nối trơn
- Cố định tuyến ống bằng kẹp trước khi đổ bê tông
🔗 Tham khảo giải pháp: Ống luồn dây điện âm sàn bê tông
V. Các lỗi kết nối thường gặp và hậu quả
-
Mối nối hở
→ Lọt vữa, kẹt dây, không thể kéo cáp -
Lệch tuyến tại khớp nối
→ Tăng ma sát, rách vỏ dây -
Dùng phụ kiện không đồng bộ
→ Lỏng mối nối, giảm độ bền hệ thống
🔗 Xem thêm: Các lỗi thi công ống PVC Conduit thường gặp
👉 Xem thêm: Hướng Dẫn Phân Màu Ống Luồn Dây Điện PVC Conduit GS
VI. Tham khảo hướng dẫn và video từ nguồn uy tín 🌐
Để hình dung trực quan kỹ thuật kết nối, có thể tham khảo các tài liệu và video hướng dẫn sau:
- IEC & Electrical Installation Practice
- IEC 61386 – Conduit systems for cable management
- https://webstore.iec.ch
- Video hướng dẫn thi công conduit – Electrical Training
- YouTube – Electrical Conduit Installation Basics (kênh: Electrician U)
- https://www.youtube.com/watch?v=9X6ZpR8kZ3M
- Hướng dẫn thực hành từ Hiệp hội Electrical Safety Foundation International (ESFI)
Lưu ý: Video mang tính minh họa nguyên lý và thực hành chung, cần điều chỉnh cho phù hợp với tiêu chuẩn và điều kiện công trình tại Việt Nam.
VII. Kết luận kỹ thuật
Kỹ thuật kết nối ống và phụ kiện PVC Conduit là mắt xích quan trọng nhất trong hệ thống conduit. Một hệ thống sử dụng ống chất lượng tốt nhưng kết nối sai kỹ thuật vẫn có thể thất bại trong vận hành.
Việc tuân thủ đúng nguyên tắc kết nối, sử dụng phụ kiện đồng bộ và tham chiếu các hướng dẫn tiêu chuẩn sẽ giúp:
- Giảm rủi ro thi công
- Nâng cao độ an toàn điện
- Đảm bảo khả năng bảo trì lâu dài cho công trình
Trong mọi dự án, chất lượng mối nối chính là thước đo chất lượng hệ thống PVC Conduit.
