Ống luồn dây điện không chỉ bảo vệ dây dẫn, mà quyết định luôn việc mười năm sau còn rút được dây ra hay không. Phần lớn sự cố — bẹp ống, kẹt dây, không kéo thêm được cáp khi cải tạo — đều bắt nguồn từ một quyết định duy nhất ở giai đoạn bóc tách: chọn sai cấp chịu nén.
Bài viết phân tích ba cấp chịu nén của hệ PVC Conduit GS — 320N, 750N và 1250N — kèm quy cách thực tế của từng cấp, căn cứ chọn theo vị trí lắp đặt, và ba ràng buộc mà bảng vật tư thường bỏ qua.
I. Vì sao chọn sai cấp chịu nén là lỗi khó sửa
Đặc thù của lỗi này: nó không lộ ra ở thời điểm mắc lỗi. Ống đã lắp, bê tông đã đổ, hệ thống vẫn chạy. Lỗi chỉ bộc lộ ở hai thời điểm — lúc kéo dây, hoặc nhiều năm sau khi cần thay dây.
Đến lúc đó, chi phí xử lý không còn là chi phí vật tư. Nó là chi phí đục sàn, đục tường và làm lại hoàn thiện, cộng thời gian gián đoạn khai thác.
Ba câu hỏi mà kỹ sư và tư vấn thiết kế cần trả lời trước khi chốt bảng vật tư:
- Có mấy cấp chịu nén, và mỗi cấp có những cỡ ống nào?
- Vị trí lắp đặt nào cần cấp nào?
- Nâng cấp chịu nén thì mất gì?

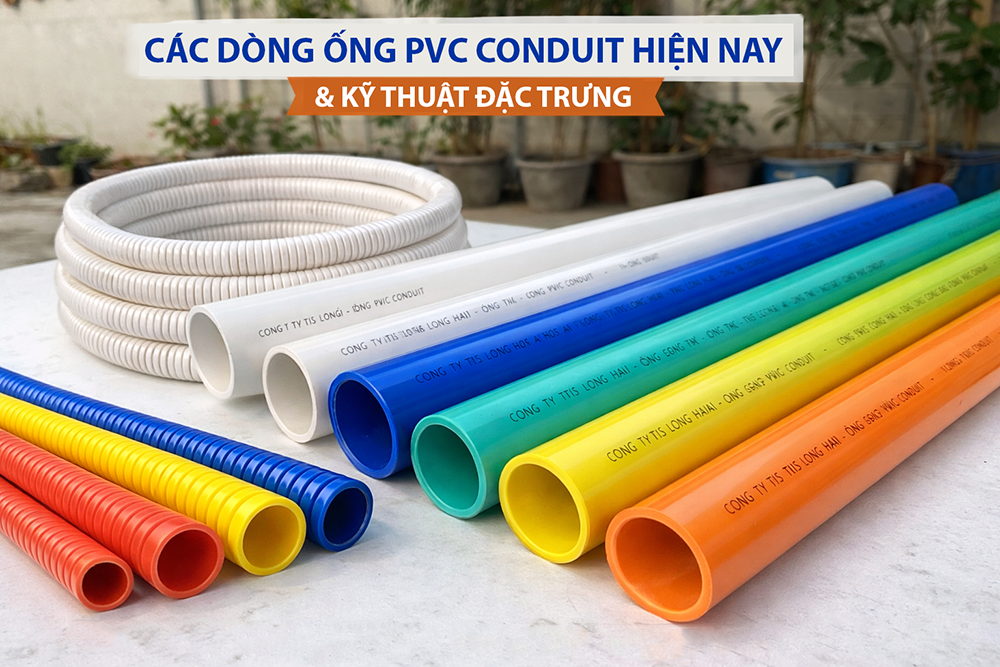

II. Ba cấp chịu nén và quy cách thực tế
1. Cách phân cấp theo IEC 61386
Tiêu chuẩn IEC 61386-1 phân loại ống luồn dây điện bằng một mã gồm nhiều chữ số, trong đó chữ số đầu thể hiện khả năng chịu nén. Các cấp thường gặp trong phân loại: 125N rất nhẹ, 320N nhẹ, 750N trung bình, 1250N nặng, 4000N rất nặng.
Hệ PVC Conduit GS cung cấp ba cấp, với dải cỡ không giống nhau:
| Cấp chịu nén | Phân loại | Dải cỡ có sẵn | Vị trí lắp đặt điển hình |
|---|---|---|---|
| 320N | Nhẹ | D16 – D32 | Tuyến nổi trong nhà, trần giả, khu vực không chịu tải cơ học |
| 750N | Trung bình | D16 – D50 | Âm tường, âm trần, âm sàn công trình dân dụng |
| 1250N | Nặng | D16 – D50 | Âm sàn chịu tải nặng, nhà xưởng, tầng hầm |
Điểm cần lưu ý khi bóc tách: cấp 320N chỉ có tới D32. Tuyến trục D40 và D50 buộc phải chọn 750N hoặc 1250N — không có phương án cấp nhẹ.
Ngoài chịu nén, mã phân loại còn thể hiện khả năng chịu va đập, nhiệt độ làm việc thấp nhất và cao nhất, cùng khả năng uốn. Khi chọn ống cho tuyến âm sàn, chịu nén và chịu va đập cần xem cùng nhau — cả hai đều bị thử thách trong giai đoạn thi công. Cơ sở tiêu chuẩn đầy đủ có trong bài tiêu chuẩn IEC 61386 và QCVN 16 cho PVC Conduit.
2. Quy cách thực tế: độ dày thành và đường kính trong
Đây là dữ liệu quyết định mà catalogue thường chỉ ghi một nửa. Cấp chịu nén càng cao thì thành ống càng dày, nên lòng ống càng nhỏ — ảnh hưởng trực tiếp tới số dây luồn được.
| Cỡ ống | 320N | 750N | 1250N | |||
|---|---|---|---|---|---|---|
| Độ dày | ĐK trong | Độ dày | ĐK trong | Độ dày | ĐK trong | |
| D16 | 1,10 mm | 13,80 mm | 1,25 mm | 13,50 mm | 1,55 mm | 12,90 mm |
| D20 | 1,20 mm | 17,60 mm | 1,40 mm | 17,20 mm | 1,70 mm | 16,60 mm |
| D25 | 1,30 mm | 22,40 mm | 1,55 mm | 21,90 mm | 1,80 mm | 21,40 mm |
| D32 | 1,60 mm | 28,80 mm | 1,90 mm | 28,20 mm | 2,20 mm | 27,60 mm |
| D40 | — | — | 2,20 mm | 35,60 mm | 2,60 mm | 34,80 mm |
| D50 | — | — | 2,50 mm | 45,00 mm | 2,70 mm | 44,60 mm |
Độ dày thành theo bảng thông số kỹ thuật PVC Conduit GS. Đường kính trong tính bằng đường kính ngoài trừ hai lần độ dày thành. Đề nghị đối chiếu catalogue mới nhất trước khi đưa vào hồ sơ.
Cách dùng bảng này để tính số dây tối đa có trong bài ống luồn dây điện D20 luồn được mấy sợi.
3. Con số cấp nén nghĩa là gì
Con số này gắn với phép thử nén của tiêu chuẩn: ống được đặt dưới một lực nén xác định trong khoảng thời gian quy định, và mức biến dạng sau khi thử không được vượt giới hạn cho phép.
Điểm cần hiểu đúng: đây không phải tải trọng tối đa mà tuyến ống chịu được tại công trường. Phép thử là điều kiện chuẩn hóa để so sánh giữa các chủng loại, thực hiện trên đoạn ống rời trong phòng thí nghiệm. Tại công trường, khả năng chịu lực thực tế còn phụ thuộc cách kê đỡ, khoảng cách kẹp và chiều dày lớp bê tông phủ.
Phương pháp thử cụ thể cần đối chiếu bản công bố sản phẩm và ấn bản tiêu chuẩn hiện hành.
III. Chọn cấp nào cho vị trí nào
1. Bảng chọn theo vị trí lắp đặt
| Vị trí tuyến | Cấp đề xuất | Lý do |
|---|---|---|
| Tuyến nổi trần giả, khu vực không chịu tải | 320N | Không có tác động cơ học; tối ưu chi phí |
| Tuyến nổi trên kết cấu, dọc tường | 320N hoặc 750N | Tùy khả năng bị va đập trong khai thác |
| Âm tường, âm trần công trình dân dụng | 750N | Chịu tải khi thi công hoàn thiện và khoan cắt sau này |
| Âm sàn nhà ở, văn phòng, khách sạn | 750N | Với điều kiện thi công được kiểm soát |
| Âm sàn nhà xưởng, nhà máy | 1250N | Có xe nâng, xe tải nội bộ; tải thi công lớn và khó kiểm soát |
| Âm sàn tầng hầm, khu vực xe lưu thông | 1250N | Phương tiện di chuyển trực tiếp phía trên |
| Vùng trục kỹ thuật, nơi nhiều tuyến giao nhau | 1250N | Ống bị kê lên nhau tạo điểm tựa cứng, bẹp trước phần còn lại |
| Sàn có tiến độ ép, thi công nhiều mũi song song | 1250N | Rủi ro nằm ở giai đoạn thi công, không ở khai thác |
Bảng mang tính đề xuất phục vụ bóc tách sơ bộ. Cấp chịu nén cuối cùng phải theo hồ sơ thiết kế và chỉ dẫn kỹ thuật được phê duyệt của dự án.
2. Điểm mấu chốt: tải thi công quan trọng hơn tải khai thác
Hai dòng cuối của bảng trên là hai dòng hay bị bỏ qua nhất, và lý do nằm ở một điều ít được nói tới:
Với tuyến âm sàn, tải nguy hiểm nhất xảy ra trước khi bê tông đông kết — khi ống đã buộc lên thép sàn nhưng chưa có gì bảo vệ. Bốn nguồn tải trong giai đoạn đó: người đi lại trên mặt thép, bánh xe rùa chở vật liệu, vật liệu xếp tạm chồng lên tuyến, và đầm dùi khi đổ bê tông.
Sau khi bê tông đông kết, ống được bao quanh hoàn toàn và tải trên sàn do kết cấu tiếp nhận, không tác động trực tiếp lên thành ống.
Nghĩa là câu hỏi thực tế cần trả lời không phải "sàn này chịu tải bao nhiêu", mà là "trong ba tuần trước khi đổ bê tông, có gì đi qua tuyến ống này". Phân tích đầy đủ có trong bài conduit âm sàn dùng 750N hay 1250N.
IV. Ba ràng buộc bảng vật tư thường bỏ qua
1. Dải cỡ khác nhau theo cấp
Cấp 320N chỉ có tới D32. Tuyến trục D40 và D50 buộc phải 750N hoặc 1250N. Bảng vật tư ghi "D50 cấp 320N" là một dòng không mua được.
2. Dải màu chỉ có ở một phần dải sản phẩm
Đây là ràng buộc quan trọng nhất và ít được công bố nhất:
| Cỡ ống | 320N | 750N | 1250N |
|---|---|---|---|
| D16 | Trắng | Trắng | Trắng |
| D20 | Trắng | 6 màu | Trắng |
| D25 | Trắng | 6 màu | Trắng |
| D32 | Trắng | 6 màu | Trắng |
| D40 | — | Trắng | Trắng |
| D50 | — | Trắng | Trắng |

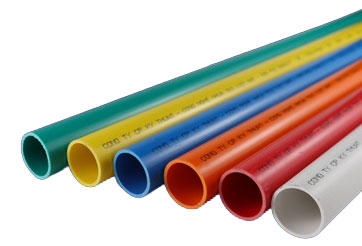

Dải sáu màu chỉ có ở cấp 750N, cỡ D20, D25 và D32. Toàn bộ phụ kiện chỉ có một màu trắng, ở mọi cỡ và mọi chủng loại.
Hệ quả thực tế: tuyến báo cháy âm sàn nhà xưởng cần cấp 1250N sẽ không có ống đỏ. Cách xử lý đúng là dùng ống trắng kèm nhãn nhận diện, không hạ cấp chịu nén để lấy màu. Bảng quy ước màu và cách xử lý tuyến không có màu có trong bài quy ước màu ống luồn dây điện cho spec MEP và bài ý nghĩa màu sắc ống PVC Conduit trong hệ điện.
3. Nâng cấp chịu nén gần như không mất dung lượng luồn dây
Đây là con số hay bị dùng sai để biện minh cho việc chọn cấp thấp. Chênh lệch tiết diện trong giữa 750N và 1250N:
| Cỡ ống | D16 | D20 | D25 | D32 | D40 | D50 |
|---|---|---|---|---|---|---|
| Chênh tiết diện trong | −8,7% | −6,9% | −4,5% | −4,3% | −4,4% | −1,8% |
Với cỡ D20 và dây 2,5 mm², số sợi tối đa vẫn giữ nguyên ở cả hai cấp. Nghĩa là hạ cấp nén không đổi được thêm một sợi dây nào, mà đánh đổi cả khả năng chịu lực của tuyến.
Cách đúng để tăng dung lượng là tăng cỡ ống hoặc chia thành hai tuyến. Từ D20 lên D25, số sợi dây 2,5 mm² tăng gần gấp đôi.
V. Ống cứng và ống luồn đàn hồi
Ngoài cấp chịu nén, IEC 61386 còn phân loại theo khả năng uốn thành ba nhóm: ống cứng, ống đàn hồi, và ống đàn hồi tự phục hồi. Đây là hai chỉ tiêu độc lập — không nên mặc định ống đàn hồi luôn yếu hơn ống cứng về mặt cơ học.
Phân định vai trò thực tế:
- Ống cứng là xương sống của tuyến — toàn bộ tuyến âm tường, âm sàn, âm trần, tuyến nổi và tuyến trục. Dải D16–D50.

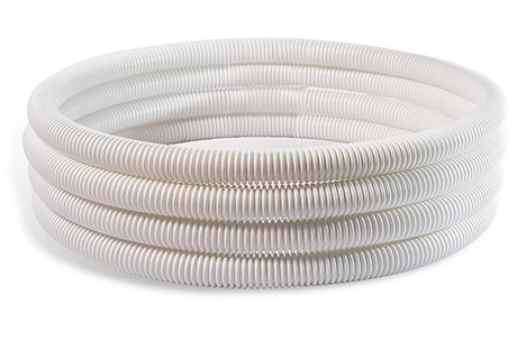

- Ống luồn đàn hồi là khớp nối — chỉ dùng ở đoạn ngắn: đấu nối motor và thiết bị có rung động, nối vào đèn trần, đoạn vào tủ điện, vị trí vướng kết cấu. Dải D16–D32, chỉ có màu trắng.
Đường kính trong của ống đàn hồi nhỏ hơn ống cứng cùng cỡ khoảng 21% đến 29% về tiết diện, nên không dùng thay ống cứng trên tuyến dài. Sáu vị trí bắt buộc dùng ống đàn hồi và bốn sai lầm hay gặp có trong bài ống luồn cứng và ống luồn đàn hồi.
VI. Bốn lỗi thường gặp khi chọn cấp chịu nén
1. Dùng một cấp duy nhất cho toàn công trình
Hoặc là lãng phí ở tuyến nổi trần giả, hoặc là rủi ro bẹp ống ở tuyến âm sàn nhà xưởng. Cách đúng là phân cấp theo khu vực lắp đặt và ghi rõ trong bảng vật tư từng khu vực dùng cấp nào — đây cũng là cách tối ưu chi phí mà không hạ chất lượng hệ thống.
2. Hạ cấp nén để lấy đường kính trong lớn hơn
Xem số liệu ở mục IV.3: cách này gần như không được lợi gì, mà đánh đổi khả năng chịu lực. Cách đúng là tăng cỡ ống.
3. Hạ cấp nén để lấy màu có sẵn
Sai lầm nghiêm trọng nhất, và giờ đã rõ vì sao nó xảy ra: sáu màu chỉ có ở cấp 750N. Khi spec đòi màu cho một tuyến cần 1250N, đội mua hàng thấy chỉ 750N là có màu, và hạ cấp. Các sai lầm cùng loại được tổng hợp trong bài 8 sai lầm khi tự quy ước màu ống conduit tại công trường.
4. Chọn đúng cấp nhưng bỏ qua kẹp đỡ
Cấp chịu nén và khoảng cách kẹp đỡ cùng phục vụ một mục đích. Ống buộc thưa thì đoạn giữa hai điểm buộc chịu lực tập trung khi có tải phía trên — và trong nhiều trường hợp, buộc dày hiệu quả hơn việc nâng cấp nén. Khoảng cách kẹp đề xuất có trong bài khoảng cách kẹp và bán kính uốn ống conduit, và các lỗi thi công liên quan có trong bài lỗi thi công ống luồn dây điện thường gặp.
VII. Khuyến nghị kỹ thuật
- Xác định vị trí lắp đặt trước khi chọn cấp, không chọn theo loại công trình
- Phân cấp theo khu vực, không dùng một cấp duy nhất cho cả dự án
- Với tuyến âm sàn, đánh giá theo mức độ kiểm soát của giai đoạn thi công
- Đối chiếu dải cỡ và dải màu theo từng cấp ngay khi lập bảng vật tư
- Không thay đổi cấp chịu nén để đáp ứng yêu cầu về màu hoặc để lấy thêm dung lượng luồn dây
- Ưu tiên hệ thống có phụ kiện đồng bộ — xem bài phụ kiện PVC Conduit GS
FAQ – Câu Hỏi Thường Gặp
Câu 1: Ống PVC Conduit có mấy cấp chịu nén?
Hệ PVC Conduit GS có ba cấp: 320N phân loại nhẹ với dải cỡ D16–D32; 750N phân loại trung bình với dải D16–D50; và 1250N phân loại nặng với dải D16–D50. Tiêu chuẩn IEC 61386-1 còn có các cấp khác trong hệ phân loại, gồm 125N và 4000N.
Câu 2: Vì sao cùng cỡ D20 mà đường kính trong lại khác nhau?
Vì D20 là đường kính ngoài, không phải đường kính trong. Cấp chịu nén cao hơn có thành ống dày hơn nên lòng ống nhỏ hơn. Cụ thể với D20: cấp 320N có thành 1,20 mm và đường kính trong 17,60 mm; cấp 750N có thành 1,40 mm và đường kính trong 17,20 mm; cấp 1250N có thành 1,70 mm và đường kính trong 16,60 mm.
Câu 3: Tuyến âm sàn dùng cấp nào?
Âm sàn công trình dân dụng như nhà ở, văn phòng, khách sạn thường dùng 750N với điều kiện thi công được kiểm soát. Âm sàn nhà xưởng, nhà máy, tầng hầm và khu vực có xe lưu thông dùng 1250N. Cấp 320N không nên dùng cho tuyến chôn trong kết cấu sàn.
Câu 4: Nâng từ 750N lên 1250N có làm giảm số dây luồn được không?
Rất ít. Chênh lệch tiết diện trong giữa hai cấp từ khoảng 2% đến 9% tùy cỡ, và với D20 dùng dây 2,5 mm² thì số sợi tối đa vẫn giữ nguyên. Điều thực sự mất khi chuyển sang 1250N không phải dung lượng luồn dây, mà là khả năng chọn màu — vì cấp 1250N chỉ có màu trắng.
Câu 5: Cỡ D40 và D50 có cấp 320N không?
Không. Cấp 320N chỉ có tới cỡ D32. Tuyến trục D40 và D50 buộc phải chọn 750N hoặc 1250N. Đây là điểm cần kiểm khi lập bảng vật tư cho tuyến trục và tuyến gom về tủ tầng.
Câu 6: Con số 750N nghĩa là ống chịu được tải 750 Newton phải không?
Không hoàn toàn. Con số này gắn với phép thử nén của tiêu chuẩn, thực hiện trên đoạn ống rời trong điều kiện phòng thí nghiệm với mức biến dạng cho phép quy định sẵn. Nó là căn cứ để so sánh giữa các chủng loại, không phải tải trọng tối đa mà tuyến ống chịu được tại công trường. Khả năng chịu lực thực tế còn phụ thuộc cách kê đỡ, khoảng cách kẹp và chiều dày lớp bê tông phủ.
Câu 7: Ống luồn đàn hồi có yếu hơn ống cứng không?
Không nên mặc định như vậy. Cấp chịu nén và khả năng uốn là hai chỉ tiêu độc lập trong cách phân loại của IEC 61386. Ống đàn hồi cũng có phân cấp chịu nén riêng, và thông số cụ thể cần đối chiếu catalogue của từng chủng loại. Điểm khác biệt thực tế là đường kính trong nhỏ hơn khoảng 21% đến 29% về tiết diện so với ống cứng cùng cỡ, và dải cỡ chỉ tới D32.
