Nguyên lý hoạt động của đồng hồ đo lưu lượng điện từ
1. Định nghĩa Đồng hồ đo lưu lượng điện từ (Elictromagnetic Flow Meter)
- Là dạng thiết bị đo lưu lượng chất lỏng, khí, hơi dùng từ trường điện đo lưu chất ở thời điểm tức thời và lưu lượng tổng. Kết quả đo được xuất ra một màn hình điện tử đưa ra các thông số cần thiết cho người sử dụng.
- Bộ đo lưu lượng kế điện từ hoạt động dựa trên định luật Faraday về cảm ứng điện từ. Đó cũng là nguyên lý hoạt động cơ bản của các máy biến áp, cuộn cảm, các loại động cơ điện, máy phát điện và nam châm điện.

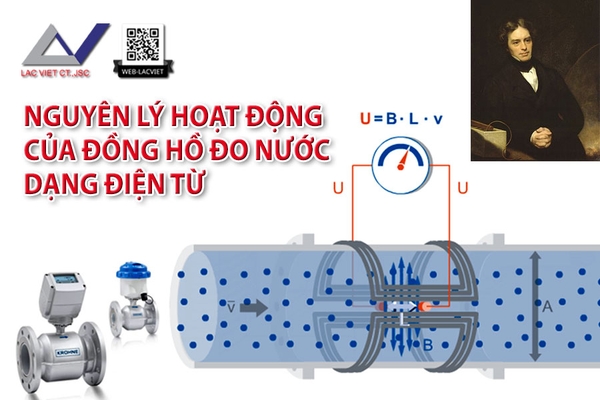

2. Nguyên lý hoạt động của đồng hồ lưu lượng dạng điện từ
3. Định luật Faraday về cảm ứng điện từ
Theo định luật Faraday:
Dòng chảy của chất lỏng dẫn qua từ trường kín sẽ khiến tín hiệu điện áp được cảm nhận bởi các điện cực nằm trên thành ống dòng chảy. Khi chất lỏng di chuyển nhanh hơn, nhiều điện áp được tạo ra. Định luật Faraday nói rằng điện áp được tạo ra tỷ lệ thuận với sự chuyển động của chất lỏng chảy.
Với đinh luật của Faraday được áp dụng vào đồng hồ nước điện từ ta hiểu rằng đây là một thiết bị đo lưu lượng trong một ống kín (tương tự như thí nghiệm được gọi tên là lồng Faraday) với lưu chất đi qua phải dẫn được điện. Chính vì thế thiết đo lưu lượng điện từ được ra đời dựa vào định luật Faraday.
Trong đồng hồ nước điện tử, một dòng điện được đưa vào các cuộn dây được gắn bên trong hoặc bên ngoài thân đồng hồ để tạo ra từ trường. Chất lỏng chảy qua đường ống đồng hồ đo lưu lượng đóng vai trò là chất dẫn điện, điều này tạo ra một điện áp tỷ lệ với vận tốc dòng chảy trung bình.
Điện áp này được phát hiện bằng các cảm biến (sensor) gắn trong lòng đồng hồ. Qua giao thức RS – 485 được truyền dẫn tới bộ vy xử lý trung tâm tính toán và cho ra các thông số cần thiết.
4. Công thức áp dụng dùng cho đồng hồ lưu lượng điện tử

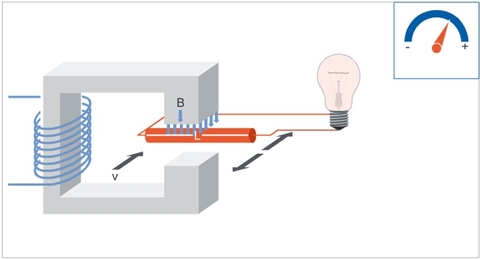

Thanh dẫn di chuyển trong vùng từ trường sẽ sinh ra điện áp cảm ứng, điện áp này tỷ lệ với tốc độ di chuyển của thanh dẫn. Các thông số đặc trưng của hệ:
- (L): chiều dài thanh dẫn
- (B): cường độ từ trường
- (v): vận tốc
- (U): điện áp cảm ứng
Nếu thanh dẫn này kép kín mạch với một tải sẽ có dòng điện được sinh ra.
Dòng nước dẫn điện chảy qua ống đo cách điện và xuyên qua vùng từ trường sẽ sinh ra một điện áp cảm ứng tỷ lệ thuận với vận tốc nước. Vùng từ trường tạo ra bởi dòng điện cung cấp cho các cuộn dây điện cố định phía bên ngoài ống đo.
U = v*k*B*D
Trong đó:
- U: điện áp cảm ứng
- v: vận tốc dòng chảy
- k: hệ số điều chỉnh hình học
- B: cường độ từ trường
- D: đường kính trong ống đo
- (1): Điện áp cảm ứng (tỷ lệ thuận vận tốc dòng chảy)
- (2): Các điện cực
- (3): Vùng từ trường
- (4): Cuộn dây từ trường
Điện áp cảm ứng này được thu nhận bởi các điện cực, tuyến tính với vận tốc dòng chảy và như vậy sau chuyển đổi sẽ là lưu lượng q. Bộ chuyển đổi tín hiệu sẽ khuếch đại tín hiệu thu được và tính toán chuyển đổi thành các giá trị cần đo: Lưu lượng, tổng thể tích.
Bên cạnh đó, thiết bị này của KROHNE có thể đo được: Độ dẫn điện, khối lượng, nhiệt độ liên quan, vận tốc thực (m/s).
