OPTIFLUX 2300 có dùng để đo giao nhận nước không? OPTIFLUX 2300 có thể dùng để đo giao nhận nước khi cảm biến OPTIFLUX 2000 kết hợp IFC 300, đúng cấu hình và phạm vi chứng nhận OIML R49 hoặc MID MI-001. Cần đối chiếu DN, Q1–Q4, tỷ số R, điều kiện lắp đặt và hồ sơ áp dụng trước khi đặt hàng.
Đồng hồ tổng tại điểm mua bán nước không chỉ cần số đo ổn định. Cấu hình phải đáp ứng dải lưu lượng giao nhận, chứng nhận tương ứng và hồ sơ đo lường áp dụng tại nơi sử dụng.
Không nên dùng riêng thông số “sai số 0,2%” để thay cho yêu cầu OIML R49 hoặc MID MI-001. Sai số kỹ thuật trong điều kiện tham chiếu và giới hạn sai số cho đo lường pháp lý là hai nội dung khác nhau.
Bài viết thuộc cụm OPTIFLUX 2300 cho điểm đo giao nhận, dựa trên TD OPTIFLUX 2000 R14, đặc biệt trang 9 và 16–19. Các thông số cần được xác nhận với chứng nhận và cấu hình đặt hàng, không chỉ tên model.
I. Đồng hồ giao nhận khác đồng hồ vận hành ở đâu?
Đồng hồ vận hành phục vụ điều khiển, cân bằng nước hoặc theo dõi sản xuất. Đồng hồ giao nhận còn liên quan đến lượng nước được hai bên sử dụng làm căn cứ thương mại.
| Nội dung | Đo vận hành | Đo giao nhận |
|---|---|---|
| Dải lưu lượng | Theo yêu cầu theo dõi/điều khiển | Phải đối chiếu Q1, Q2, Q3, Q4 của cấu hình |
| Độ chính xác | Theo thông số hệ và điều kiện vận hành | Theo phạm vi chứng nhận và MPE áp dụng |
| Thay đổi cài đặt | Theo quyền vận hành được phân công | Cần kiểm soát thông số ảnh hưởng kết quả giao nhận |
| Hồ sơ | Datasheet, hiệu chuẩn, cấu hình | Thêm chứng nhận và hồ sơ đo lường cần thiết |
| Niêm phong | Theo yêu cầu hệ thống | Kiểm tra phương án niêm phong và kiểm soát can thiệp |
Các nội dung hồ sơ và niêm phong phải được xác định theo cấu hình, hợp đồng và quy định hiện hành. Không mặc định chứng nhận quốc tế thay thế đầy đủ thủ tục tại Việt Nam.
Có thể đọc custody transfer là gì để hiểu mục đích sử dụng trước khi lập yêu cầu mua hàng.
II. OIML R49 và MID MI-001 áp dụng thế nào?
TD nêu phạm vi đo giao nhận của OPTIFLUX 2300 chỉ khi cảm biến kết hợp IFC 300. Không áp dụng mặc định cho IFC 050 hoặc IFC 100.
| Tiêu chí | OIML R49 theo TD | MID MI-001 theo TD | Trang |
|---|---|---|---|
| Converter | IFC 300 | IFC 300 | 6, 9, 15–16 |
| Phạm vi DN | Class 1: DN50–1800; Class 2: DN25–40 | DN25–1800 | 9, 16, 18 |
| Chứng nhận/đánh giá | Chứng nhận OIML do NMi cấp | Module B + Module D | 16, 18 |
| Chiều đo | Hai chiều | Hai chiều | 9 |
| Nhiệt độ nước | +0,1…+50°C | +0,1…+50°C | 9 |
| Tư thế | Ngang, đứng, nghiêng trong điều kiện chứng nhận | Các tư thế theo điều kiện chứng nhận | 16, 18 |
| Đoạn thẳng | 0DN/0DN trong phạm vi công bố | 0DN/0DN trong phạm vi công bố | 9, 16, 18 |
| MPE vùng dưới | Class 1: ±3%; Class 2: ±5% | ±5% từ Q1 đến dưới Q2 | 16, 18 |
| MPE vùng trên | Class 1: ±1%; Class 2: ±2% | ±2% từ Q2 đến Q4 | 16, 18 |
MPE là giới hạn sai số cho phép, không phải kết quả đo sai số của từng thiết bị. Cũng không lấy OIML Class 1 ±1% để mô tả toàn bộ dải: vùng thấp có giới hạn khác.
TD trang 15 nêu phù hợp ISO 4064 và EN 14154. Với chất lỏng khác nước, TD có OIML R117 và MI-005, bảng đến DN500 ở trang 20. Không dùng chứng nhận nước MI-001 để mặc định chấp thuận đo mọi hóa chất.
Phần nền tảng có trong bài OIML R49 là gì. Khi mua hàng, cần chứng nhận cụ thể thay vì chỉ dẫn tên tiêu chuẩn.
III. Đọc Q1–Q2–Q3–Q4 và tỷ số R
| Đại lượng | Ý nghĩa sử dụng |
|---|---|
| Q1 | Lưu lượng nhỏ nhất trong dải công bố |
| Q2 | Lưu lượng chuyển tiếp giữa vùng MPE dưới và trên |
| Q3 | Lưu lượng thường xuyên của cấu hình |
| Q4 | Lưu lượng quá tải; không thay cho Q3 khi chọn vận hành liên tục |
Theo trang 16 và 18:
Q1 = Q3/R; Q2 = 1,6 × Q1; Q4 = 1,25 × Q3.
R càng lớn với cùng Q3 thì Q1 càng nhỏ. Nhưng cùng R, hai cấu hình Q3 khác nhau vẫn có Q1 khác nhau. Vì vậy không chọn bằng riêng chữ “R cao”.

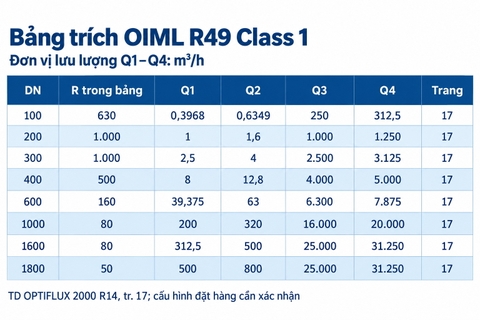

Bảng trích OIML R49 Class 1
Đơn vị lưu lượng: m³/h. Nguồn từng hàng: TD R14 trang 17.
| DN | R trong bảng | Q1 | Q2 | Q3 | Q4 | Trang |
|---|---|---|---|---|---|---|
| 100 | 630 | 0,3968 | 0,6349 | 250 | 312,5 | 17 |
| 200 | 1.000 | 1 | 1,6 | 1.000 | 1.250 | 17 |
| 300 | 1.000 | 2,5 | 4 | 2.500 | 3.125 | 17 |
| 400 | 500 | 8 | 12,8 | 4.000 | 5.000 | 17 |
| 600 | 160 | 39,375 | 63 | 6.300 | 7.875 | 17 |
| 1000 | 80 | 200 | 320 | 16.000 | 20.000 | 17 |
| 1600 | 80 | 312,5 | 500 | 25.000 | 31.250 | 17 |
| 1800 | 50 | 500 | 800 | 25.000 | 31.250 | 17 |
Bảng trên là đặc tính trích từ TD, không phải cam kết mọi thiết bị xuất xưởng mặc định có R đó. Cùng trang 17 ghi span tiêu chuẩn nhà máy R = 80; span khác đến 400 theo yêu cầu, trong khi một số hàng bảng lớn hơn 400. Sự khác biệt giữa bảng và cấu hình cung cấp phải được xác nhận với KROHNE trước khi đặt hàng.
Trang 9 còn nêu kiểm định MID tiêu chuẩn ở R = 80 và mốc Q3 tương ứng vận tốc ≥ 2 m/s. Không coi hàng bảng R1000 là cấu hình MID mặc định.
Cảnh báo cột R trong bảng MID
Trang 19 có các hàng cần xác nhận. Tính R từ Q3/Q1 thay vì sao chép cột R:
| DN | Q1 trích TD | Q3 trích TD | R = Q3/Q1, tính toán gần đúng |
|---|---|---|---|
| 80 | 0,254 | 160 | 630 |
| 125 | 0,6349 | 400 | 630 |
| 150 | 0,6349 | 400 | 630 |
| 1800 | 500 | 25.000 | 50 |
Các kết quả chịu ảnh hưởng làm tròn Q1. Đề nghị xác nhận với KROHNE về đặc tính được chứng nhận và cấu hình đặt hàng của các hàng này. Có thể tra OIML/MID theo DN để chuẩn bị câu hỏi kỹ thuật.
Hình ảnh 1: Bảng Q1–Q4 hỗ trợ chọn đồng hồ điện từ đo giao nhận OPTIFLUX 2300.
IV. 0D/0D giúp gì cho hố van chật?
Khả năng 0D/0D có thể giảm nhu cầu bố trí đoạn thẳng trước và sau trong phạm vi chứng nhận phù hợp. Đây là lợi ích đáng xem xét khi cải tạo hố có co hoặc van gần điểm đo.
Tuy nhiên, 0D/0D không có nghĩa lắp ở đâu cũng được. Cần xác nhận DN, cấu hình IFC 300, chiều dòng, nhiệt độ và đặc tính chứng nhận.
Cảm biến vẫn phải đầy nước, tránh bố trí gây tích khí hoặc xâm thực, căn chỉnh mặt bích và hoàn thiện điện đúng hướng dẫn. “Mọi tư thế” trong công bố không loại bỏ các điều kiện đó.
Đối chiếu điều kiện lắp đặt và đoạn ống thẳng trước khi dùng lợi ích 0D/0D để chốt bản vẽ.

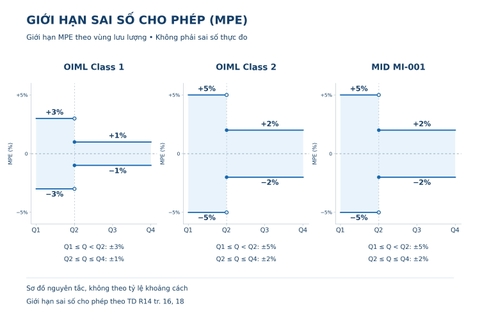

Hình ảnh 2: Vùng sai số MPE của đồng hồ điện từ đo giao nhận từ Q1 đến Q4.
V. Chọn R và Q3 theo lưu lượng thực tế
Ví dụ tính toán: Điểm giao nhận dự kiến Qmin = 100 m³/h, Qtb = 2.083 m³/h, Qmax = 3.200 m³/h. Nếu yêu cầu toàn bộ dải từ Qmin nằm trong vùng trên, cần Q2 ≤ 100 m³/h.
Với Q3 = 6.300 m³/h:
- R80: Q1 = 78,75; Q2 = 126 m³/h. Qmin 100 nằm trong vùng dưới.
- R160: Q1 = 39,375; Q2 = 63 m³/h. Qmin 100 nằm trong vùng trên.
Kết quả cho thấy R ảnh hưởng vùng MPE tại lưu lượng thấp. Nhưng không đủ để kết luận ngay chọn DN600 R160: cần kiểm tra vận tốc, áp lực, chứng nhận và khả năng cung cấp đúng cấu hình.
Nếu chọn Q3 thấp hơn Qmax vận hành thường xuyên rồi dựa vào Q4 để “đủ lưu lượng”, phương án cần xem lại. Q4 là lưu lượng quá tải, không thay mục tiêu vận hành thường xuyên.
Nên thực hiện đồng thời chọn cỡ đồng hồ điện từ theo vận tốc và chọn đặc tính giao nhận Q1–Q4. Hai bước giải quyết hai yêu cầu khác nhau.
VI. Hồ sơ cần chuẩn bị khi sử dụng tại Việt Nam
Không thể kết luận thủ tục pháp lý chỉ từ catalogue quốc tế. Cần kiểm tra quy định hiện hành, phạm vi sử dụng và yêu cầu của đơn vị có thẩm quyền tại thời điểm triển khai.
Danh mục hồ sơ nên rà soát gồm chứng nhận OIML/MID đúng phạm vi; tài liệu cấu hình và order code; hồ sơ phê duyệt mẫu đồng hồ nước nếu áp dụng; hồ sơ kiểm định đồng hồ đo nước tại Việt Nam; thông tin serial, niêm phong và thông số thiết lập.
Các bài đọc thêm hỗ trợ chuẩn bị câu hỏi, không thay văn bản chính thức hoặc xác nhận của đơn vị thực hiện. Báo cáo kiểm tra tại chỗ bằng OPTICHECK phục vụ đánh giá kỹ thuật; không tự thay thế kiểm định pháp lý.
VII. Checklist và mẫu câu HSMT
| Nội dung cần chốt | Cách thể hiện |
|---|---|
| DN, PN, mặt bích | Ghi rõ, không chỉ đường kính tuyến |
| Bộ đo | OPTIFLUX 2000 + IFC 300, phiên bản cụ thể |
| Tiêu chuẩn/class | Chọn yêu cầu OIML/MID phù hợp, nêu class nếu có |
| Q1–Q4, R | Ghi m³/h, kiểm tra quan hệ công thức |
| Chiều đo/nhiệt độ | Phạm vi phù hợp điểm giao nhận |
| 0D/0D | Yêu cầu trong phạm vi chứng nhận và cấu hình |
| Order code/certificate | Xác nhận phù hợp nhau, đúng DN và đặc tính |
| Hồ sơ địa phương | Xác nhận yêu cầu hiện hành trước đặt hàng |
Mẫu câu kỹ thuật để hoàn thiện theo dự án:
“Bộ đo gồm cảm biến OPTIFLUX 2000 và converter IFC 300, DN […], PN […], Q3 […] m³/h, R […], Q1 […], Q2 […], Q4 […]; đáp ứng [OIML R49 Class …/MID MI-001] trong phạm vi chứng nhận phù hợp cấu hình cung cấp. Nhà cung cấp trình chứng nhận, order code, đặc tính đo và điều kiện lắp tương ứng; hồ sơ đo lường tại Việt Nam được xác nhận theo yêu cầu hiện hành.”
Có thể lập bảng đáp ứng hồ sơ thầu rồi đối chiếu từng dòng với tài liệu, không biến nội dung mẫu thành chứng cứ.
FAQ
1. Có IFC 300 là mặc định đủ đo giao nhận?
Không. Cần đúng cấu hình, phạm vi chứng nhận và hồ sơ áp dụng cho thiết bị cung cấp.
2. OIML Class 1 và MID có cùng MPE không?
Không. Theo TD, Class 1 có ±1% vùng trên, ±3% vùng dưới; MID MI-001 là ±2% và ±5%.
3. R1000 trong bảng có phải cấu hình mặc định?
Không. TD có thông tin khác giữa bảng đặc tính và span tiêu chuẩn; phải xác nhận cấu hình với KROHNE.
4. Q4 có dùng làm lưu lượng liên tục không?
Q4 là lưu lượng quá tải. Cần chọn Q3 và điều kiện vận hành phù hợp, không thay bằng Q4.
5. 0D/0D có bỏ được yêu cầu đầy ống?
Không. Vẫn phải đáp ứng điều kiện thủy lực, cơ khí và điện của cấu hình.
6. Chứng nhận MID có thay kiểm định tại Việt Nam không?
Không nên suy ra sự thay thế. Cần kiểm tra quy định hiện hành và yêu cầu hồ sơ tại nơi sử dụng.
Gửi dải lưu lượng để chốt cấu hình giao nhận
Gửi Lạc Việt Qmin/Qtb/Qmax, DN/PN, nhiệt độ, chiều dòng, bản vẽ và yêu cầu chứng nhận để được hỗ trợ so sánh Q1–Q4, R và cấu hình. Hotline: 0918182587
Nguồn kỹ thuật: TD OPTIFLUX 2000 R14 en, tr. 6, 9, 15–20. Các ví dụ là tính toán; hồ sơ và dữ liệu có chênh lệch cần xác nhận trước khi mua hàng.
