Để chọn cỡ đồng hồ điện từ, xác định Qmin, Qtb và Qmax rồi tính vận tốc tại từng DN ứng viên. So sánh vận tốc, giới hạn sai số, tổn thất áp và điều kiện lắp đặt. Không chọn DN chỉ theo đường kính ống hoặc công suất trung bình ngày.
Ống DN800 có nhất thiết phải dùng đồng hồ DN800? Đồng hồ lớn hơn có đo chính xác hơn? Chỉ biết công suất nhà máy theo m³/ngày đã đủ chọn thiết bị chưa?
Chọn cỡ đồng hồ điện từ cần bắt đầu từ lưu lượng nhỏ nhất, trung bình và lớn nhất, sau đó tính vận tốc tại từng DN ứng viên. Đường kính ống hiện hữu là điều kiện kết nối cần xét, nhưng không phải căn cứ duy nhất.
Bài viết thuộc cụm hướng dẫn đồng hồ điện từ DN lớn OPTIFLUX 2300, dành cho kỹ sư thiết kế, nhà máy nước và đơn vị vận hành cần chọn DN có căn cứ.
Các mốc vận tốc và sai số được đối chiếu với TD OPTIFLUX 2000 R14 và TD IFC 300 R10. Bảng lưu lượng, vận tốc và sai số trong bài được ghi rõ là tính toán, giúp phân biệt với thông số công bố của hãng.
I. Vì sao chọn DN theo vận tốc, không chỉ theo đường kính ống?
Hai tuyến cùng DN600 có thể vận hành ở lưu lượng rất khác nhau. Nếu chọn đồng hồ chỉ để vừa đường ống, điểm đo có thể thường xuyên làm việc ở vận tốc thấp.
Khi đó, thành phần sai số liên quan đến độ ổn định điểm không chiếm tỷ trọng lớn hơn so với giá trị đo. Ngược lại, chọn DN quá nhỏ làm vận tốc tăng và cần đánh giá kỹ cấu hình thu–mở đường kính, áp lực và điều kiện vận hành.
Quy trình phù hợp gồm bốn bước:
- Xác định Qmin, Qtb và Qmax tại chính điểm đo.
- Tính vận tốc cho các DN ứng viên.
- So sánh vận tốc, sai số và điều kiện thủy lực.
- Kiểm tra kết nối, lớp lót, bố trí lắp và yêu cầu đo giao nhận.
Đối với đồng hồ đo lưu lượng điện từ OPTIFLUX 2300, lựa chọn cuối cùng cần xét cả cảm biến OPTIFLUX 2000 và converter IFC 300.
Công suất m³/ngày chỉ giúp xác định lưu lượng trung bình theo thời gian vận hành. Không thể lấy công suất chia 24 rồi mặc định đó cũng là lưu lượng lớn nhất hoặc nhỏ nhất.
II. Ba ngưỡng vận tốc cần nhớ: 0,3 — 1…3 — 12 m/s
Trang 26 của TD IFC 300 R10 sử dụng bốn cột vận tốc: 0,3; 1; 3 và 12 m/s trong bảng lưu lượng.
| Mốc vận tốc | Cách gọi trong bảng IFC 300 | Ý nghĩa khi chọn DN |
|---|---|---|
| 0,3 m/s | Lưu lượng tối thiểu | Mốc tham chiếu để rà soát vận hành ở lưu lượng thấp |
| 1 m/s | Lưu lượng danh định | Một mốc đối chiếu cho chế độ vận hành thường xuyên |
| 3 m/s | Lưu lượng danh định | Mốc danh định phía trên trong bảng |
| 12 m/s | Lưu lượng tối đa | Mốc tối đa; không phải vận tốc nên chọn cho vận hành thường xuyên |
TD OPTIFLUX 2000 R14, trang 10, công bố dải đo vận tốc cảm biến −12…+12 m/s. Dấu âm và dương thể hiện hai chiều dòng chảy theo quy ước cấu hình.
Cần phân biệt:
- 0,3 m/s không phải ngưỡng vật lý mà dưới đó thiết bị hoàn toàn không đo được.
- 1–3 m/s là vùng tham chiếu hữu ích để so sánh DN, không phải điều kiện bắt buộc cho mọi điểm đo.
- Vượt 3 m/s chưa đồng nghĩa vượt dải đo, nhưng cần kiểm tra điều kiện ứng dụng.
- 12 m/s không phải mục tiêu thiết kế mặc định.
Với đo giao nhận, không dùng các mốc trên để thay thế tỷ số R và Q3 khi đo giao nhận. Đó là nhóm thông số cần đối chiếu riêng theo cấu hình và chứng nhận.
III. Công thức và bảng lưu lượng nhanh theo DN
1. Công thức tính
Với tiết diện tròn:
Q [m³/h] = v [m/s] × π × D² / 4 × 3.600
Suy ra:
v [m/s] = Q [m³/h] ÷ (π × D² / 4 × 3.600)
Trong đó:
- Q: lưu lượng thể tích.
- v: vận tốc trung bình.
- D: đường kính dùng để tính, đơn vị mét.
Trong bảng sơ bộ dưới đây, lấy D = DN/1.000. Đây là quy ước tính theo DN danh định; khi hoàn thiện thiết kế, cần đối chiếu đường kính trong thực tế của tiết diện đo và đường ống.
DN không đồng nhất với đường kính ngoài hoặc đường kính trong của mọi loại ống. Có thể tham khảo bảng quy đổi DN sang mm, inch để tránh nhầm kích thước kết nối.
2. Bảng lưu lượng tại 1 m/s và 3 m/s
Bảng tính toán theo công thức, làm tròn một chữ số thập phân.
| DN | Q tại 1 m/s — m³/h | Q tại 3 m/s — m³/h |
|---|---|---|
| DN100 | 28,3 | 84,8 |
| DN150 | 63,6 | 190,9 |
| DN200 | 113,1 | 339,3 |
| DN300 | 254,5 | 763,4 |
| DN400 | 452,4 | 1.357,2 |
| DN500 | 706,9 | 2.120,6 |
| DN600 | 1.017,9 | 3.053,6 |
| DN800 | 1.809,6 | 5.428,7 |
| DN1000 | 2.827,4 | 8.482,3 |
| DN1200 | 4.071,5 | 12.214,5 |
| DN1400 | 5.541,8 | 16.625,3 |
| DN1600 | 7.238,2 | 21.714,7 |
| DN2000 | 11.309,7 | 33.929,2 |
Ghi chú đối chiếu: Bảng đã đối chiếu bằng công thức. Giá trị DN1200 tại 1 m/s và hàng DN1400 trong TD IFC 300 R10, trang 26, có chênh lệch khoảng 14–16% so với phép tính theo DN danh định. Bài sử dụng kết quả tính toán, không sao chép các giá trị lệch này.
Để thử nhiều phương án, có thể dùng công cụ chọn DN theo lưu lượng, sau đó kiểm tra lại Qmin và Qmax.

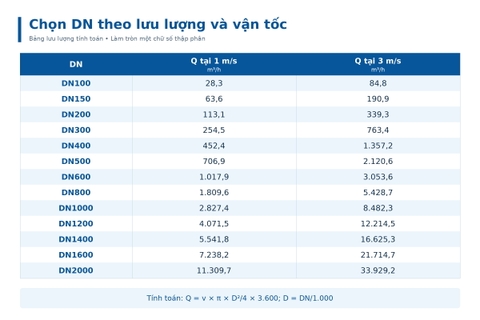

Hình ảnh 1: Lưu lượng được tính từ DN danh định; cần đối chiếu tiết diện thực tế khi hoàn thiện thiết kế.
IV. Ba ví dụ chọn DN theo Qmin, Qtb và Qmax
Các ví dụ dưới đây là tình huống tính toán, không phải cấu hình đã được phê duyệt cho dự án cụ thể.
1. Nước sạch ra mạng: 50.000 m³/ngày
Giả thiết vận hành 24 giờ/ngày:
- Qmin: 900 m³/h.
- Qtb: 2.083 m³/h, làm tròn từ 50.000/24.
- Qmax: 3.200 m³/h.
2. Nước thô: 300.000 m³/ngày
Giả thiết:
- Qmin: 6.000 m³/h.
- Qtb: 12.500 m³/h.
- Qmax: 16.000 m³/h.
3. Trạm xử lý nước thải: 5.000 m³/ngày
Giả thiết:
- Qmin: 80 m³/h.
- Qtb: 208 m³/h, làm tròn từ 5.000/24.
- Qmax: 420 m³/h.
Bảng so sánh DN ứng viên
Vận tốc tính toán theo DN danh định, đơn vị m/s.
| Ứng dụng | DN ứng viên | v tại Qmin | v tại Qtb | v tại Qmax | Đánh giá sơ bộ |
|---|---|---|---|---|---|
| Nước sạch | DN600 | 0,88 | 2,05 | 3,14 | Qtb trong vùng tham chiếu; Qmax vượt 3 m/s nhưng dưới 12 m/s |
| Nước sạch | DN700 | 0,65 | 1,50 | 2,31 | Phương án cân bằng để kiểm tra tiếp |
| Nước sạch | DN800 | 0,50 | 1,15 | 1,77 | Vận tốc thấp hơn, cần chú ý độ chính xác tại Qmin |
| Nước thô | DN1400 | 1,08 | 2,26 | 2,89 | Cả ba chế độ nằm gần hoặc trong vùng 1–3 m/s |
| Nước thô | DN1600 | 0,83 | 1,73 | 2,21 | Phương án trung gian về vận tốc và kích thước |
| Nước thô | DN1800 | 0,65 | 1,36 | 1,75 | Vận tốc giảm; chuyển sang nhóm sai số khác |
| Nước thải | DN200 | 0,71 | 1,84 | 3,71 | Vận tốc tại Qmax cao hơn 3 m/s; cần kiểm tra thủy lực |
| Nước thải | DN250 | 0,45 | 1,18 | 2,38 | Vận tốc tại Qmax thấp hơn; cần đánh giá vận hành lưu lượng thấp |
Với nước sạch, DN700 là phương án cân bằng trong ví dụ: Qtb đạt 1,50 m/s, Qmax đạt 2,31 m/s. DN600 vẫn cần được xem xét nếu điều kiện tuyến phù hợp; 3,14 m/s không vượt dải đo cảm biến.
Với nước thô, DN1400 và DN1600 đều đáng kiểm tra tiếp. DN1800 không tự động chính xác hơn vì vận tốc thấp hơn và đổi nhóm sai số. Nếu cân nhắc DN1600, cần tra kích thước DN1600 để kiểm tra chiều dài lắp, mặt bích và không gian thao tác.
Với nước thải, DN250 giảm vận tốc tại Qmax so với DN200. Tuy nhiên, cần xét thêm đặc tính cặn, khí, chế độ bơm và trạng thái đầy ống trước khi kết luận.
TD OPTIFLUX 2000 R14, trang 11, nêu khí ≤ 5% và chất rắn ≤ 70% thể tích với IFC 300. TD IFC 300 R10, trang 12, lưu ý tỷ lệ khí hoặc chất rắn càng lớn thì phép đo càng kém chính xác. Các giới hạn này không có nghĩa sai số tham chiếu được giữ nguyên trong mọi hỗn hợp.

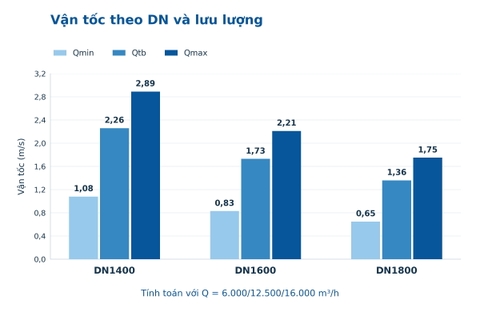

Hình ảnh 2: Cùng lưu lượng, DN tăng làm vận tốc giảm; cần đánh giá cả ba chế độ vận hành.
V. Sai số thay đổi thế nào khi vận tốc thấp?
TD OPTIFLUX 2000 R14, trang 21, công bố giới hạn sai số hệ với IFC 300:
| Nhóm DN | Giới hạn sai số |
|---|---|
| DN25–DN1600 | 0,2% giá trị đo + 1 mm/s |
| DN1800–DN3000 | 0,3% giá trị đo + 2 mm/s |
Để quy đổi thành tỷ lệ phần trăm tại vận tốc v:
E [%] = p + 100 × z/v
Trong đó p là thành phần phần trăm; z và v phải cùng đơn vị. Nếu v dùng m/s:
- DN25–DN1600: E = 0,2 + 0,1/v.
- DN1800–DN3000: E = 0,3 + 0,2/v.
Bảng sai số tương đối tính toán
| v — m/s | DN25–DN1600 | DN1800–DN3000 |
|---|---|---|
| 0,3 | 0,533% | 0,967% |
| 0,5 | 0,400% | 0,700% |
| 1,0 | 0,300% | 0,500% |
| 2,0 | 0,250% | 0,400% |
| 3,0 | 0,233% | 0,367% |
Đây là giới hạn sai số quy đổi theo công thức tại điều kiện tham chiếu, không phải sai số thực đo của từng thiết bị.
Trong ví dụ nước thô, tại Qmin:
- DN1600: v ≈ 0,83 m/s → E ≈ 0,2 + 0,1/0,83 ≈ 0,32%.
- DN1800: v ≈ 0,65 m/s → E ≈ 0,3 + 0,2/0,65 ≈ 0,61%.
Tăng từ DN1600 lên DN1800 làm giới hạn sai số tương đối tăng do vận tốc giảm và chuyển nhóm sai số.
Điều kiện tham chiếu trang 21 gồm nước, nhiệt độ +5…+35°C, áp suất 0,1…5 barg, đầu vào ≥ 5 DN và đầu ra ≥ 2 DN. Không dùng bảng tính trên để cam kết sai số hiện trường khi có khí, cặn hoặc bố trí khác.
Nếu cần phân biệt sai số với dải đo pháp lý, có thể tham khảo thêm độ chính xác và hệ số R.
VI. Thu nhỏ đường kính bằng côn thu: khi nào nên?
Có thể xem xét đồng hồ nhỏ hơn đường ống khi lưu lượng thực tế khiến vận tốc trong DN hiện hữu quá thấp. Nhưng phương án phải được kiểm tra như một cụm ống–côn thu–cảm biến–côn mở.
TD OPTIFLUX 2000 R14, trang 11, nêu tổn thất áp của cảm biến là không đáng kể. Điều này không đồng nghĩa toàn bộ cụm thu–mở đường kính không có tổn thất áp.
Các rủi ro cần kiểm tra gồm:
- Vận tốc tại Qmax và chế độ tăng công suất.
- Tổn thất áp của cụm thu–mở và tuyến liên quan.
- Nguy cơ khí, xâm thực hoặc không đầy ống.
- Không gian bố trí và điều kiện dòng vào cảm biến.
- Áp suất thấp nhất, nhiệt độ và khả năng chịu chân không của lớp lót.
Khi tuyến có nguy cơ áp suất âm, cần kiểm tra lớp lót chịu chân không theo DN, vật liệu và nhiệt độ.
Kinh nghiệm Lạc Việt: Chỉ chốt côn thu sau khi lập bảng vận tốc tại Qmin/Qtb/Qmax và kiểm tra bản vẽ thủy lực. Không thu nhỏ DN chỉ để tăng vận tốc trung bình.
Đồng thời, đối chiếu đoạn ống thẳng trước và sau đồng hồ. DN phù hợp nhưng vị trí lắp sai vẫn tạo rủi ro đo lường.

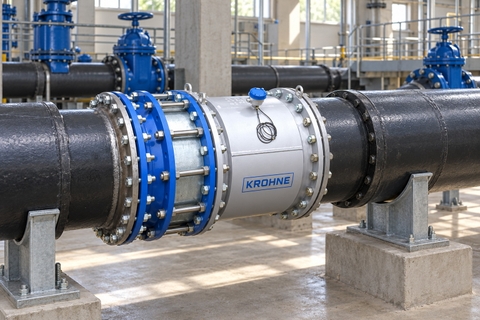

Hình ảnh 3: Chọn DN cần đi cùng kiểm tra kết nối, cao độ và bố trí thủy lực
VII. Checklist dữ liệu cần có trước khi chọn DN
| Dữ liệu | Nội dung cần cung cấp |
|---|---|
| Môi chất | Nước sạch, nước thô, nước thải; độ dẫn điện, khí và chất rắn nếu có |
| Qmin | Lưu lượng thấp nhất cần đo, gồm chế độ ban đêm hoặc chạy ít bơm |
| Qtb | Lưu lượng vận hành thường xuyên và số giờ chạy/ngày |
| Qmax | Lưu lượng lớn nhất, gồm chế độ nhiều bơm hoặc mở rộng |
| Tuyến ống | DN, đường kính trong, vật liệu, chuẩn mặt bích và PN |
| Áp suất/nhiệt độ | Giá trị thấp nhất, lớn nhất; nguy cơ chân không |
| Bố trí thủy lực | Bơm, van, co, T, côn thu và cao độ |
| Mục đích đo | Theo dõi vận hành, cân bằng nước hay giao nhận |
| Điện/tín hiệu | Nguồn cấp, tín hiệu đầu ra, truyền thông |
| Môi trường lắp | Trong nhà, ngoài trời, hố van, nguy cơ ngập |
Nên thử ít nhất hai DN ứng viên bằng công cụ chọn DN theo lưu lượng. Lưu kết quả vận tốc cùng bản vẽ để tư vấn, nhà thầu và đơn vị vận hành dùng chung căn cứ.
FAQ — Câu hỏi thường gặp
1. Vận tốc tối thiểu của đồng hồ điện từ là bao nhiêu?
Bảng IFC 300 R10 dùng 0,3 m/s làm mốc lưu lượng tối thiểu. Đây không phải ngưỡng dưới đó thiết bị hoàn toàn không đo được. Cần đánh giá sai số tại vận tốc thực tế và yêu cầu ứng dụng.
2. Có bắt buộc vận tốc nằm trong 1–3 m/s không?
Không. Đây là vùng tham chiếu hữu ích từ các mốc danh định trong bảng IFC 300. Cần kiểm tra cả Qmin và Qmax thay vì chỉ chọn theo Qtb.
3. Đồng hồ điện từ đo được lưu lượng hai chiều không?
OPTIFLUX 2000 R14 công bố dải vận tốc −12…+12 m/s. Với bộ OPTIFLUX 2300, cần cấu hình hướng đo, tổng lưu lượng và tín hiệu đầu ra phù hợp; đo giao nhận phải kiểm tra phạm vi chứng nhận.
4. Có nên chọn DN đồng hồ nhỏ hơn đường ống?
Có thể xem xét để tăng vận tốc khi lưu lượng thấp. Tuy nhiên, phải kiểm tra côn thu, tổn thất áp của cụm, Qmax, lớp lót và điều kiện lắp.
5. Chỉ có công suất m³/ngày đã đủ chọn DN chưa?
Chưa. Cần biết số giờ vận hành và Qmin/Qmax tại điểm đo. Công suất ngày không phản ánh đầy đủ chế độ chạy bơm hoặc biến động nhu cầu.
6. Chọn đồng hồ lớn hơn có chính xác hơn không?
Không mặc định. Cùng lưu lượng, DN lớn hơn làm vận tốc giảm. Với OPTIFLUX 2300, chuyển từ DN1600 sang DN1800 còn thay đổi nhóm sai số trong TD.
Gửi dữ liệu điểm đo để chọn DN có căn cứ
Liên hệ Lạc Việt để được tư vấn cấu hình phù hợp. Gửi Qmin, Qtb, Qmax, DN ống hiện hữu, môi chất, áp suất, nhiệt độ và sơ đồ tuyến để so sánh DN ứng viên và rà soát điều kiện lắp.
Hotline: [0918182587 (line 918182587)](tel:0918182587).
Nguồn: TD OPTIFLUX 2000 R14 en, 03/2026, mã 4000086810, trang 10, 11, 21; TD IFC 300 R10 en, trang 12, 26. Các bảng lưu lượng, vận tốc và sai số quy đổi trong bài là tính toán theo giả thiết đã nêu.
