Lắp đặt đồng hồ điện từ OPTIFLUX 2300 cần bảo đảm cảm biến đầy chất lỏng, chọn vị trí phù hợp với bơm–van–co và căn chỉnh mặt bích. Theo hướng dẫn được viện dẫn trong bài, bố trí thông thường cần đoạn thẳng trước ≥ 5 DN, sau ≥ 2 DN; một số bố trí cần đầu vào ≥ 10 DN.
Lắp đúng model nhưng chọn sai vị trí vẫn có thể khiến đồng hồ đo không ổn định. Một cụm co ngay trước cảm biến, van điều khiển phía đầu vào hoặc đoạn ống tích khí đều có thể ảnh hưởng đến kết quả đo.
Lắp đặt đồng hồ điện từ cần kiểm tra đồng thời ba nhóm điều kiện: thủy lực, trạng thái đầy ống và căn chỉnh cơ khí. Đủ đoạn thẳng chưa có nghĩa điểm đo đã đáp ứng toàn bộ yêu cầu.
Bài viết hướng dẫn lắp đặt OPTIFLUX 2300, sử dụng TD OPTIFLUX 2000 R14, mã 4000086810, tháng 03/2026 làm căn cứ. Các yêu cầu dưới đây áp dụng cho cảm biến OPTIFLUX 2000 trong cấu hình tương ứng; với thiết bị khác, cần đối chiếu tài liệu của nhà sản xuất.
Nếu đang thiết kế điểm đo đầu nguồn, tuyến truyền tải hoặc điểm giao nhận, nên xem tổng thể cách lựa chọn OPTIFLUX 2300 cho tuyến DN lớn trước khi chốt bản vẽ thi công.
I. Vì sao vị trí lắp quyết định sai số?
Đồng hồ điện từ đo chất lỏng dẫn điện đi qua cảm biến. Điều kiện dòng chảy tại vị trí lắp ảnh hưởng trực tiếp đến tín hiệu đo.
1. Nhiễu phân bố vận tốc dòng chảy
Co, ngã ba T, bơm và van điều khiển có thể tạo dòng xoáy hoặc phân bố vận tốc không đều. Nếu cảm biến nằm quá gần nguồn gây nhiễu, điều kiện đo có thể khác với điều kiện tham chiếu trong tài liệu kỹ thuật.
Đoạn ống thẳng giúp hạn chế ảnh hưởng này. Tuy nhiên, chiều dài cần thiết phụ thuộc vào bố trí phía trước, không chỉ vào DN của đồng hồ.
2. Bọt khí trong vùng đo
Điểm cao nhất của tuyến ống có nguy cơ tích khí. Bọt khí đi qua hoặc tích tụ trong cảm biến có thể làm tín hiệu không ổn định.
Tăng đoạn thẳng không tự giải quyết được vấn đề tích khí. Cần xem cả cao độ tuyến và điều kiện vận hành.
3. Cảm biến không đầy chất lỏng
Tuyến có nước chảy chưa chắc cảm biến đã đầy toàn bộ tiết diện. Khi cảm biến bị rút cạn hoặc chỉ đầy một phần, điều kiện đo không còn phù hợp.
Vì vậy, trước khi thi công cần kiểm tra cả mặt bằng, mặt cắt cao độ và trạng thái tuyến khi bơm chạy hoặc dừng. Với điểm đo mới, việc chọn cỡ đồng hồ điện từ cũng cần hoàn tất trước khi xác định chiều dài đoạn thẳng.
II. Quy tắc đoạn ống thẳng: 5D/2D, co và ngã ba T
1. Hiểu đúng yêu cầu 5D/2D
Theo TD OPTIFLUX 2000 R14, bố trí thông thường cần:
- Đoạn thẳng trước cảm biến: ≥ 5 DN.
- Đoạn thẳng sau cảm biến: ≥ 2 DN.
Trong cách gọi 5D/2D, D tương ứng với cỡ danh nghĩa dùng trong hướng dẫn. Với DN300, 5 DN tương ứng 1.500 mm và 2 DN tương ứng 600 mm.
Đây là chiều dài đoạn ống thẳng. Chiều dài thân đồng hồ cần được bố trí riêng. Bản vẽ phải thể hiện rõ vị trí lấy kích thước theo sơ đồ của hãng.
2. Bảng tình huống lắp → yêu cầu tối thiểu → trang TD
| Tình huống lắp | Yêu cầu tối thiểu hoặc điều kiện áp dụng | Trang TD R14 |
|---|---|---|
| Bố trí thông thường | Trước ≥ 5 DN; sau ≥ 2 DN | 12, 33 |
| Co phía trước nằm trong một mặt phẳng X/Y | Đoạn thẳng đầu vào ≥ 5 DN | 33 |
| Co phía trước đổi hướng qua cả mặt phẳng ngang và đứng X/Y/Z | Đoạn thẳng đầu vào ≥ 10 DN | 33 |
| Đồng hồ đặt sau ngã ba T | Khoảng cách phía sau T ≥ 10 DN | 35 |
| Hai cảm biến điện từ gần nhau | Khoảng cách giữa các cảm biến ≥ 5 DN | 32 |
| Đồng hồ đặt sau bơm | Chọn nơi nhiễu dòng do bơm đã được giải quyết | 36 |
| Đồng hồ đặt sau van điều khiển | Không có xâm thực; nhiễu phân bố dòng đã được giải quyết | 36 |
| Cảm biến kết hợp IFC 300, bố trí 0D/0D | Đối chiếu điều kiện và độ chính xác trong phạm vi OIML R49/MID MI-001 | 9, 33 |
3. Phân biệt co trong hai và ba chiều
Co trong hai chiều X/Y chỉ đổi hướng trong một mặt phẳng ngang hoặc đứng. Yêu cầu đầu vào là ≥ 5 DN.
Co trong ba chiều X/Y/Z đổi hướng qua cả mặt phẳng ngang và đứng. Yêu cầu đầu vào tăng lên ≥ 10 DN.
“Co hai chiều/ba chiều” mô tả mặt phẳng đổi hướng, không phải chiều dài đoạn thẳng 2D/3D.
Nếu phía trước có cả T và co, cần rà soát toàn bộ cụm. Không chỉ đo từ T rồi bỏ qua nguồn gây nhiễu nằm gần cảm biến hơn.

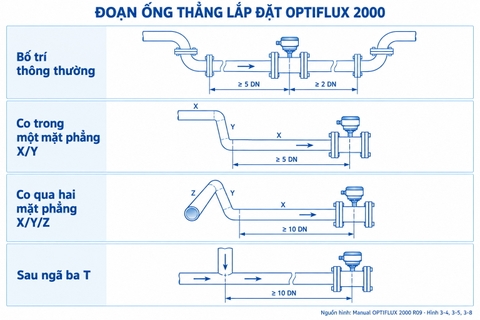

Hình ảnh 1: Yêu cầu đoạn thẳng thay đổi theo bố trí phía trước: thông thường 5 DN; co qua nhiều mặt phẳng và sau T cần 10 DN.
III. Lắp gần bơm, van điều khiển và xả hở
Khoảng trống thuận tiện thi công chưa chắc là vị trí đo phù hợp. Cần xác định nguồn gây nhiễu và điều kiện giữ cảm biến luôn đầy.
| Tình huống | Nên | Không nên |
|---|---|---|
| Gần bơm | Lắp sau bơm, tại nơi nhiễu dòng đã ổn định | Đặt sát đầu đẩy rồi mặc định đủ điều kiện đo |
| Đường hút bơm | Chỉ xem xét khi không có xâm thực | Chọn chỉ vì thuận tiện đấu nối |
| Gần van điều khiển | Ưu tiên đồng hồ trước van | Mặc định phía sau van luôn phù hợp |
| Phía sau van điều khiển | Kiểm tra xâm thực và nhiễu dòng | Chỉ kiểm tra chiều dài đoạn thẳng |
| Trước đầu xả hở | Đối chiếu hình 3-8, bảo đảm cảm biến không bị rút cạn | Bỏ qua cao độ và trạng thái đầy ống |
| Lắp đứng | Có thể thực hiện khi kiểm soát được áp phía sau | Lắp đứng kết hợp xả hở theo bố trí cần tránh của hãng |
1. Lắp đồng hồ điện từ sau bơm
Trang 36 khuyến nghị đặt đồng hồ phía sau bơm, tại nơi nhiễu dòng do bơm đã được giải quyết.
Không nên hiểu thành “cứ sau bơm 5D là đạt”. Phải xem cả co, T và các thiết bị trên đoạn nối từ bơm tới cảm biến.
Lắp trên đường hút không bị loại trừ tuyệt đối, nhưng chỉ được xem xét khi hệ thống không có xâm thực.
2. Lắp đồng hồ điện từ trước van điều khiển
Vị trí khuyến nghị là phía trước van điều khiển. Cần phân biệt yêu cầu này với cách bố trí mọi loại van trong hệ thống.
Nếu bắt buộc lắp sau van điều khiển, phải kiểm tra xâm thực và nhiễu dòng. TD không đưa ra một khoảng cách duy nhất để bảo đảm mọi cấu hình phía sau van đều phù hợp.
3. Lắp trước đầu xả hở
Đầu xả hở cần được đánh giá cùng cao độ tuyến. Nếu bố trí làm cảm biến rút cạn hoặc đầy một phần, điểm đo chưa đáp ứng điều kiện dù đoạn thẳng đủ chiều dài.

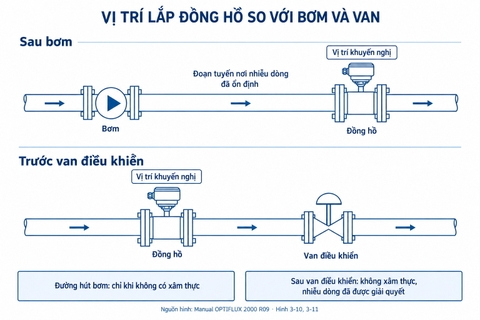

Hình ảnh 2: Ưu tiên sau bơm tại nơi nhiễu dòng đã ổn định và trước van điều khiển; các vị trí khác cần kiểm tra điều kiện thủy lực.
IV. Giữ ống luôn đầy: điểm cao, xả khí và chân không
1. Ưu tiên đoạn thấp hoặc đoạn đi lên
Trang 34 khuyến nghị bố trí cảm biến tại đoạn ống thấp hoặc đoạn đi lên. Lắp ở điểm cao nhất làm tăng nguy cơ hoạt động bất thường do bọt khí.
Cần đánh giá khả năng giữ đầy ống khi vận hành bình thường, dừng bơm và thay đổi chế độ. Không chỉ kiểm tra lúc chạy thử có lưu lượng lớn.
2. Thận trọng với đoạn đi xuống
Tránh bố trí khiến cảm biến bị rút cạn hoặc đầy một phần. Lắp đứng trên đoạn dốc xuống chỉ được khuyến nghị khi áp phía sau được kiểm soát.
Hai vị trí cùng đủ 5D/2D vẫn có thể khác nhau về khả năng giữ đầy ống. Cao độ và điều kiện phía sau cảm biến phải được đưa vào đánh giá.
3. Đọc đúng hình xả khí và chân không
Trang 37 có hai hình cần đối chiếu trực tiếp:
- Hình 3-11 — Air venting: chú thích số 1 là ≥ 5 m / 17 ft; số 2 là điểm thông khí.
- Hình 3-12 — Vacuum: chú thích số 1 là ≥ 5 m / 17 ft.
Kích thước ≥ 5 m thuộc bố trí minh họa trong từng hình. Không chuyển thành quy tắc chung rằng mọi van xả khí phải cách đồng hồ 5 m, hoặc đồng nhất với đoạn thẳng 5 DN.
Khi thiết kế, cần dùng hình gốc để xác định đúng đoạn được ghi kích thước. Có thể đối chiếu hình lắp đặt và mô-men siết theo DN.

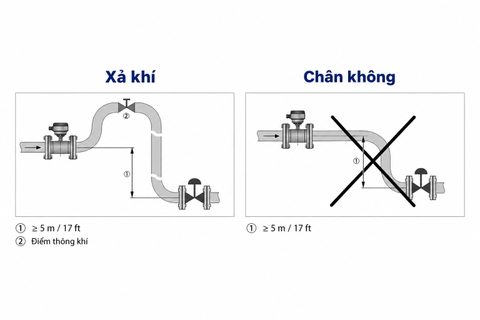

Hình ảnh 3: Đối chiếu đúng hình 3-11 và 3-12; kích thước ≥ 5 m áp dụng cho đoạn được chỉ dẫn trên hình.
V. Căn chỉnh cơ khí: tư thế, mặt bích, bu lông và gioăng
1. Tư thế và đồng trục
Theo trang 38:
- Converter hoặc hộp đấu nối trên cảm biến hướng lên hoặc xuống.
- Cảm biến đồng trục với đường ống.
- Hai mặt bích đường ống song song.
Không dùng bu lông để cưỡng ép hai đoạn ống lệch trục vào vị trí. Cần xử lý căn chỉnh trước khi siết hoàn thiện.
2. Độ lệch mặt bích không quá 0,5 mm
Giới hạn được nêu là:
Lmax − Lmin ≤ 0,5 mm.
Đây là chênh lệch giữa khoảng cách lớn nhất và nhỏ nhất thể hiện trong hình 3-13, không phải độ lệch tâm cho phép giữa ống và cảm biến.
Cần kiểm tra độ song song trước khi siết. Siết mạnh một phía để che chênh lệch không thay thế được việc căn chỉnh.
3. Siết chéo đối xứng qua ba bước
Trang 40 hướng dẫn siết đều theo trình tự chéo đối xứng:
| Bước | Mức mô-men |
|---|---|
| 1 | Khoảng 50% mô-men tối đa trong bảng |
| 2 | Khoảng 80% mô-men tối đa trong bảng |
| 3 | 100% mô-men tối đa trong bảng |
Không vượt mô-men tối đa. Phải tra đúng DN, cấp áp lực, loại mặt bích và vật liệu lớp lót.
Giá trị mô-men được tính cho điều kiện tối ưu với mặt bích thép carbon. Khi dùng bích khác, cần xác nhận điều kiện áp dụng; không dùng một giá trị cho mọi tổ hợp.
4. Chọn gioăng bảo vệ lớp lót
TD cảnh báo gioăng không phù hợp có thể làm hỏng lớp lót. Không chọn gioăng spiral wound cho phương án lắp này, vì hãng không khuyến nghị do nguy cơ gây hư hại nghiêm trọng.
Sau kiểm tra cơ khí, cần thực hiện nối đất đồng hồ điện từ và đấu nối theo tài liệu tương ứng. Không mặc định mọi điểm đo đều dùng cùng phương án vòng nối đất hoặc Virtual Reference.

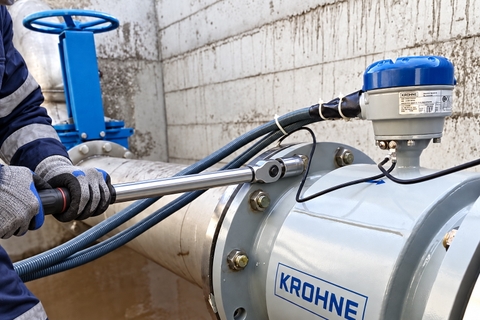

Hình ảnh 4: Siết đều, chéo đối xứng qua ba bước 50% → 80% → 100% mô-men trong bảng; không vượt giá trị tối đa.
VI. Khi không đủ đoạn thẳng: điều kiện dùng 0D/0D
TD R14 cho phép cảm biến kết hợp IFC 300 được bố trí 0D/0D, nhưng yêu cầu đối chiếu điều kiện lắp và độ chính xác trong tài liệu, chứng nhận OIML R49/MID MI-001.
Không suy ra rằng mọi thiết bị mang tên OPTIFLUX 2300 đều được bỏ đoạn thẳng trong mọi ứng dụng. Trước khi chốt bản vẽ, cần xác nhận cấu hình và phạm vi chứng nhận phù hợp.
0D/0D không thay thế yêu cầu đầy ống, tránh xâm thực, căn chỉnh mặt bích hoặc chọn gioăng.
Với điểm đo giao nhận, cần kiểm tra riêng điều kiện 0D/0D theo OIML R49 và MID. Phần giải thích thuật ngữ rộng hơn có trong bài chuẩn lắp đặt 0D:0D và U0D0.
VII. 9 lỗi lắp đặt hay gặp ngoài công trường
1. Dùng 5 DN cho mọi cụm co
Hậu quả: Bỏ sót yêu cầu 10 DN khi co đổi hướng qua nhiều mặt phẳng.
Cách tránh: Kiểm tra cả mặt bằng và mặt cắt; phân loại X/Y hoặc X/Y/Z trước khi chốt vị trí.
2. Đặt sau T nhưng chỉ chừa 5 DN
Hậu quả: Không đạt khoảng cách ≥ 10 DN theo hướng dẫn.
Cách tránh: Ghi riêng kích thước từ T đến cảm biến, không dùng một ghi chú 5D/2D cho toàn tuyến.
3. Lắp sát đầu đẩy bơm
Hậu quả: Cảm biến có thể chịu nhiễu dòng chưa ổn định.
Cách tránh: Xem toàn bộ cụm bơm–co–ống nối; chọn vị trí đáp ứng điều kiện trang 36.
4. Đặt sau van điều khiển mà không kiểm tra xâm thực
Hậu quả: Điểm đo có thể chịu bọt hơi và nhiễu dòng.
Cách tránh: Ưu tiên trước van. Nếu đặt sau, phải đánh giá điều kiện thủy lực.
5. Chọn điểm cao nhất vì dễ bảo trì
Hậu quả: Tăng nguy cơ tích khí tại cảm biến.
Cách tránh: Ưu tiên đoạn thấp hoặc đi lên, đồng thời kiểm tra khả năng giữ đầy ống.
6. Chỉ kiểm tra đầy ống khi bơm chạy
Hậu quả: Cảm biến có thể rút cạn khi dừng hoặc đổi chế độ.
Cách tránh — Kinh nghiệm Lạc Việt: Đưa câu hỏi “khi dừng bơm, cảm biến còn đầy không?” vào bước rà soát thiết kế và chạy thử.
7. Dùng bu lông kéo hai mặt bích lệch vào nhau
Hậu quả: Tạo tải cơ khí bất lợi, ảnh hưởng lớp lót và độ kín.
Cách tránh — Kinh nghiệm Lạc Việt: Kiểm tra đồng trục, song song và Lmax − Lmin trước khi siết. Không dùng lực siết để sửa lỗi căn chỉnh.
8. Siết một lần đến lực cuối hoặc dùng sai gioăng
Hậu quả: Tải ép không đều hoặc nguy cơ hư hại lớp lót.
Cách tránh — Kinh nghiệm Lạc Việt: Ghi trình tự chéo 50% → 80% → 100% vào hướng dẫn thi công; xác nhận loại gioăng trước lắp.
9. Đặt gần nguồn rung hoặc từ trường mạnh
Hậu quả: Tạo điều kiện bất lợi cho vận hành và đo lường.
Cách tránh: Tránh rung, từ trường mạnh; giữ khoảng cách giữa hai cảm biến điện từ ≥ 5 DN theo trang 32.
VIII. Checklist nghiệm thu lắp đặt đồng hồ điện từ
Công trình: ………………………………………
Điểm đo / Mã thiết bị: …………………………
DN / PN: …………………………………………
Ngày kiểm tra: ……………………………………
Đánh dấu ✓ khi đạt; dùng KAD khi không áp dụng và ghi lý do. Checklist cần sử dụng cùng tài liệu đầy đủ và hồ sơ dự án.
| STT | Nội dung kiểm tra | Căn cứ TD R14 | ✓/KAD | Ghi chú |
|---|---|---|---|---|
| 1 | Đầu vào thông thường ≥ 5 DN hoặc có căn cứ cho cấu hình ngoại lệ | Tr. 12, 33 | □ | |
| 2 | Đầu ra ≥ 2 DN hoặc có căn cứ cho cấu hình ngoại lệ | Tr. 12, 33 | □ | |
| 3 | Co trong một mặt phẳng X/Y: đầu vào ≥ 5 DN | Tr. 33 | □ | |
| 4 | Co qua nhiều mặt phẳng X/Y/Z: đầu vào ≥ 10 DN | Tr. 33 | □ | |
| 5 | Sau T: khoảng cách ≥ 10 DN | Tr. 35 | □ | |
| 6 | Khoảng cách giữa hai cảm biến điện từ ≥ 5 DN | Tr. 32 | □ | |
| 7 | Vị trí không chịu rung hoặc từ trường mạnh | Tr. 32 | □ | |
| 8 | Ưu tiên đoạn thấp/đi lên; rủi ro tích khí đã được đánh giá | Tr. 34 | □ | |
| 9 | Cảm biến luôn đầy; không rút cạn hoặc đầy một phần | Tr. 34 | □ | |
| 10 | Bố trí đứng, đi xuống, xả hở đáp ứng điều kiện tương ứng về đầy ống và áp phía sau | Tr. 34–35 | □ | |
| 11 | Vị trí gần bơm/van đạt điều kiện nhiễu dòng và xâm thực | Tr. 36 | □ | |
| 12 | Bố trí xả khí/chân không đối chiếu đúng hình 3-11, 3-12 và kích thước ≥ 5 m | Tr. 37 | □ | |
| 13 | Converter/hộp đấu nối đúng hướng; đồng trục; bích song song; Lmax − Lmin ≤ 0,5 mm | Tr. 38 | □ | |
| 14 | Gioăng phù hợp, không dùng spiral wound | Tr. 40 | □ | |
| 15 | Siết chéo 50% → 80% → 100%; tra đúng bảng; không vượt mô-men; xác nhận điều kiện bích thép carbon | Tr. 40–41 | □ |
Kết luận: □ Đạt □ Cần khắc phục
Hạng mục cần xử lý: ……………………………………………………
Đơn vị thi công: …………………………………………………………
Tư vấn giám sát: …………………………………………………………
Với hầm đồng hồ tổng, cần kiểm tra thêm khả năng tiếp cận, vị trí converter và bảo vệ cáp. Nếu điểm đo có nguy cơ ngập, phải đối chiếu cấu hình lắp trong hố van ngập nước, thay vì chỉ dựa vào cấp IP của cảm biến.
FAQ — Câu hỏi thường gặp
1. Mọi đồng hồ điện từ đều cần đoạn thẳng 5D/2D?
Không. Đây là yêu cầu thông thường trong TD OPTIFLUX 2000 R14. Model khác và cấu hình đặc biệt cần đối chiếu tài liệu riêng. Với OPTIFLUX 2300, phải kiểm tra cả bố trí phía trước và điều kiện chứng nhận nếu áp dụng ngoại lệ.
2. Co hai chiều và ba chiều khác nhau thế nào?
Co hai chiều nằm trong một mặt phẳng X/Y, yêu cầu đầu vào ≥ 5 DN. Co ba chiều đổi hướng qua cả ngang và đứng X/Y/Z, yêu cầu ≥ 10 DN. Cần xem cả mặt bằng và mặt cắt để phân biệt.
3. Có thể lắp đồng hồ điện từ sau bơm không?
Có. Đây là vị trí khuyến nghị, nhưng phải chọn nơi nhiễu dòng do bơm đã được giải quyết. Không mặc định một khoảng cách 5D sau bơm phù hợp với mọi bố trí.
4. Nên lắp trước hay sau van điều khiển?
Ưu tiên trước van điều khiển. Sau van chỉ khi không có xâm thực và nhiễu dòng đã được giải quyết. Cần đánh giá điều kiện vận hành của tuyến.
5. Lắp đồng hồ điện từ theo phương đứng có được không?
Có thể khi kiểm soát được áp phía sau. Tránh lắp đứng kết hợp xả hở theo bố trí hãng cảnh báo. Lắp đứng trên đoạn đi xuống cũng cần kiểm soát áp phía sau và bảo đảm đầy ống.
6. Không đủ đoạn thẳng có thể dùng 0D/0D?
Có thể xem xét cảm biến kết hợp IFC 300 trong phạm vi OIML R49/MID MI-001. Cần xác nhận cấu hình, điều kiện lắp và độ chính xác trước khi áp dụng; 0D/0D không loại bỏ các yêu cầu cơ khí và đầy ống.
Cần kiểm tra bản vẽ trước khi thi công?
Gửi Lạc Việt DN/PN, môi chất, lưu lượng, sơ đồ bơm–van–co, cao độ tuyến và điều kiện vận hành để được tư vấn vị trí lắp cùng cấu hình thiết bị phù hợp.
Nếu cần hỗ trợ phần điện, dịch vụ đấu nối cáp đồng hồ điện từ giúp triển khai đấu nối theo cấu hình thiết bị và điều kiện điểm đo.
