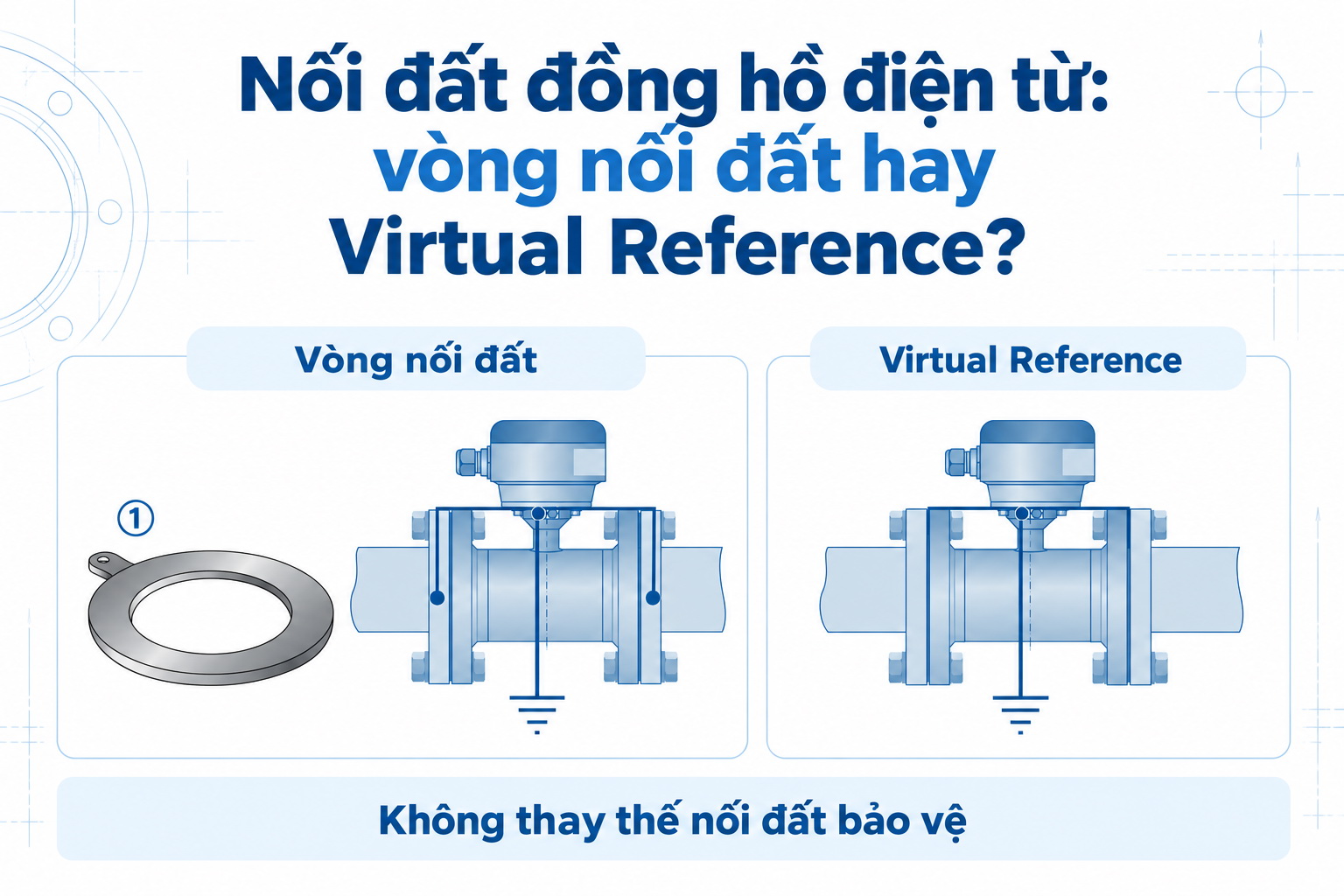

Nối đất đồng hồ điện từ trên ống HDPE/uPVC hoặc ống kim loại bọc trong thường sử dụng vòng nối đất theo sơ đồ hãng. Có thể thay vòng phục vụ tham chiếu bằng Virtual Reference khi cấu hình đáp ứng điều kiện converter, độ dẫn điện và cáp tín hiệu. Nối đất bảo vệ vẫn phải thực hiện.
Lắp đồng hồ trên ống HDPE, uPVC hoặc ống thép bọc epoxy, xi măng cần kiểm tra phương án nối đất ngay từ lúc chọn cấu hình. Nếu chỉ nối dây vào mặt bích bên ngoài, chưa chắc lưu chất đã có điện thế tham chiếu phù hợp cho phép đo.
Với OPTIFLUX 2300, có thể sử dụng vòng nối đất hoặc tùy chọn Virtual Reference khi đáp ứng điều kiện kỹ thuật. Lựa chọn ảnh hưởng đến vật tư, gioăng, chiều dài lắp và thao tác tại công trường, đặc biệt với đồng hồ điện từ DN lớn.
Điểm cần phân biệt: Virtual Reference có thể thay vòng hoặc điện cực nối đất phục vụ phép đo, nhưng không thay thế nối đất bảo vệ theo quy định.
Bài viết sử dụng TD OPTIFLUX 2000 R14, trang 12 và 44–46, cùng TD IFC 300 R10, trang 8 làm căn cứ.
I. Vì sao đồng hồ điện từ cần điện thế tham chiếu?
Đồng hồ điện từ thu tín hiệu điện áp phát sinh khi chất lỏng dẫn điện đi qua từ trường. Converter xử lý tín hiệu này để xác định vận tốc và lưu lượng.
Để đọc tín hiệu ổn định, mạch đo cần một điện thế tham chiếu phù hợp với lưu chất. Có thể hiểu đơn giản: thiết bị cần một “mốc điện” để phân biệt tín hiệu do dòng chảy với ảnh hưởng điện khác.
Trên ống kim loại không phủ trong, lưu chất tiếp xúc với thành ống dẫn điện. Trên ống nhựa hoặc ống kim loại có lớp phủ cách điện, đường tiếp xúc đó không còn tương đương.
Phân biệt hai nhiệm vụ
| Nội dung | Mục đích | Lưu ý |
|---|---|---|
| Nối đất bảo vệ | Bảo vệ người khỏi điện giật | Phải thực hiện theo quy định và tài liệu thiết bị |
| Thiết lập điện thế tham chiếu cho phép đo | Tạo điều kiện điện phù hợp để xử lý tín hiệu | Chọn theo loại ống, cảm biến và converter |
TD OPTIFLUX 2000 R14, trang 44, yêu cầu thiết bị phải được nối đất theo quy định để bảo vệ người khỏi điện giật.
Không nên mặc định nối đất bảo vệ đã hoàn tất thì điện thế tham chiếu cũng đạt. Ngược lại, có vòng nối đất hoặc Virtual Reference không có nghĩa được bỏ nối đất bảo vệ.
II. Ba trường hợp đường ống và cách nối đất tương ứng

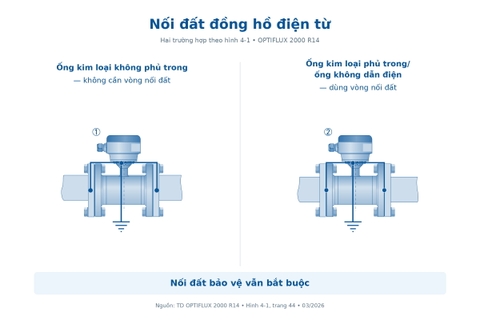

Hình 4-1, trang 44, phân biệt ống kim loại không phủ trong với ống có phủ trong hoặc không dẫn điện.
| Loại đường ống | Đặc điểm cần kiểm tra | Phương án theo hình 4-1 |
|---|---|---|
| Kim loại không phủ trong | Lưu chất tiếp xúc với thành ống kim loại dẫn điện | Nối đất không cần vòng nối đất |
| Kim loại phủ/bọc trong | Lớp phủ bên trong có thể cách ly lưu chất với thành ống | Nối đất với vòng nối đất |
| Không dẫn điện: HDPE, uPVC | Thành ống không tạo đường dẫn điện như ống kim loại | Nối đất với vòng nối đất |
Bảng trên trình bày phương án theo hình 4-1. Virtual Reference là tùy chọn thay thế cần kiểm tra riêng, không tự động có trên mọi thiết bị.
1. Ống kim loại không phủ trong
Thực hiện liên kết điện và nối đất theo sơ đồ hãng; không cần bổ sung vòng chỉ vì thiết bị là đồng hồ điện từ.
Vẫn phải kiểm tra điều kiện tiếp xúc và bố trí thực tế. Không thay sơ đồ đấu nối bằng cách tùy ý nối một dây vào bu lông thuận tiện.
2. Ống kim loại bọc epoxy hoặc xi măng
Vật liệu bên ngoài là thép không đủ để kết luận có thể bỏ vòng. Cần xác định lớp bọc bên trong và phương án tiếp xúc với lưu chất.
3. Ống HDPE hoặc uPVC
Với phương án thông thường, cần vòng nối đất theo tài liệu. Nếu chọn Virtual Reference, phải xác nhận cấu hình converter, độ dẫn điện và cáp trước khi bỏ vòng khỏi BOQ.
Hình ảnh: Hình 4-1 phân biệt ống kim loại không phủ trong với ống phủ trong hoặc không dẫn điện.
III. Ba loại vòng nối đất và khi nào chọn loại nào?
Vòng nối đất tiếp xúc với lưu chất để phục vụ điện thế tham chiếu. Một số kiểu còn có chức năng bảo vệ cơ khí.
Theo TD OPTIFLUX 2000 R14, trang 45:
| Loại vòng | Chiều dày theo TD | Đặc điểm | Khi nào xem xét |
|---|---|---|---|
| Số 1 | ≤ DN300: 3 mm; ≥ DN350: 4 mm; ngoại lệ tantalum 0,5 mm theo ghi chú TD | Vòng nối đất số 1 | Khi cần chức năng tham chiếu bằng vòng |
| Số 2 | ≤ DN300: 3 mm; ≥ DN350: 4 mm | Bảo vệ mặt bích khỏi hư hại khi vận chuyển và lắp đặt | Khi cấu hình cần thêm chức năng bảo vệ mặt bích |
| Số 3 | ≤ DN300: 3 mm; ≥ DN350: 4 mm | Có cổ trụ; chiều dài cổ 30 mm với DN25–DN150; bảo vệ lớp lót trước lưu chất mài mòn | Khi cần đánh giá bảo vệ lớp lót tại đầu cảm biến |
Không kéo dài thông số cổ 30 mm sang mọi DN. TD nêu kích thước này cho DN25–DN150.
Chức năng bảo vệ của vòng số 2 hoặc số 3 cũng cần được xét riêng. Bỏ vòng phục vụ tham chiếu bằng Virtual Reference không tự thay thế chức năng bảo vệ cơ khí.
Vật liệu vòng nối đất
Trang 12 công bố:
- Tiêu chuẩn: inox.
- Tùy chọn: Hastelloy® C, titan, tantalum.
Không chọn vật liệu chỉ theo giá hoặc tên gọi “nước thải”. Cần kiểm tra thành phần lưu chất, nhiệt độ và khả năng tương thích.
Có thể đối chiếu vật liệu vòng nối đất và điện cực, hoặc sử dụng bộ chọn lớp lót, điện cực và vòng nối đất để chuẩn bị cấu hình. Lưu chất, điện cực và vòng cần được đánh giá đồng bộ.

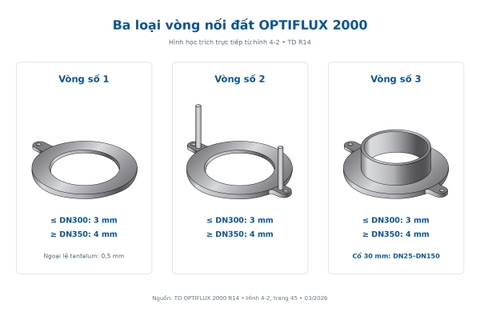

Hình ảnh 2: Vòng số 2 bảo vệ mặt bích; vòng số 3 có cổ trụ bảo vệ lớp lót trước lưu chất mài mòn.
IV. Virtual Reference: lợi ích và ba điều kiện bắt buộc
TD IFC 300 R10, trang 8, giải thích tùy chọn Virtual Reference cách ly hoàn toàn mạch khuếch đại đầu vào và mạch cấp cuộn dây của converter.
Phương án này cho phép bỏ vòng hoặc điện cực nối đất phục vụ tham chiếu trong cấu hình phù hợp. Nếu cần nền tảng khái niệm, có thể đọc thêm tham chiếu ảo (Virtual Reference) là gì.
1. Lợi ích thực tế
Theo TD OPTIFLUX 2000 R14, trang 46:
- Có thể bỏ vòng hoặc điện cực nối đất.
- Giảm số điểm có khả năng rò rỉ.
- Đơn giản hóa lắp đặt.
- Phù hợp chứng nhận OIML R49 và MID MI-001 với IFC 300, trong phạm vi cấu hình tương ứng.
TD IFC 300 nhấn mạnh lợi ích ở ngành nước, nơi DN lớn phổ biến, hoặc lưu chất mài mòn/ăn mòn khiến vòng bằng vật liệu đặc biệt có chi phí đáng kể.
2. Ba nhóm điều kiện cần xác nhận
| Điều kiện | Yêu cầu theo trang 46 |
|---|---|
| Converter và phiên bản | IFC 300 hoặc IFC 400, bản C, W, F; phải có tùy chọn phù hợp |
| Độ dẫn điện | ≥ 200 µS/cm |
| Cáp tín hiệu | Loại DS, chiều dài tối đa 50 m đối với cấu hình sử dụng cáp tín hiệu ngoài |
Riêng IFC 400: Virtual Reference không thể kích hoạt khi converter ở chế độ SIL.
Độ dẫn tối thiểu để sử dụng Virtual Reference không nên bị nhầm với ngưỡng độ dẫn cho phép đo thông thường. Cần xác nhận giá trị thấp nhất của lưu chất, đặc biệt khi có nhiều chế độ vận hành.
Với cấu hình rời trong hố van, kiểm tra đồng thời cáp tín hiệu cho hố van, chống nước tại đầu nối và vị trí converter.

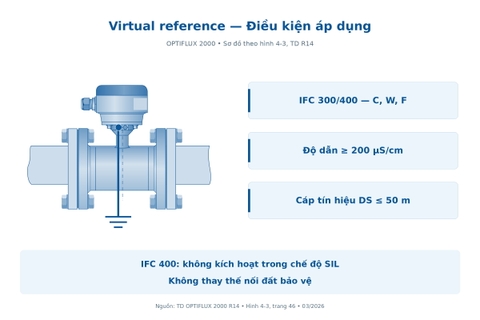

Hình ảnh 3: Xác nhận đúng converter, độ dẫn ≥ 200 µS/cm và cáp DS tối đa 50 m; nối đất bảo vệ vẫn phải thực hiện.
V. Cây quyết định: chọn vòng nối đất hay Virtual Reference?
Bước 1 — Đường ống có dẫn điện và không phủ trong không?
Có: Xem phương án nối đất không dùng vòng theo hình 4-1.
Không: Với HDPE, uPVC hoặc kim loại phủ trong, chuyển sang bước 2.
Bước 2 — Converter có đúng phiên bản và tùy chọn Virtual Reference không?
Không hoặc chưa rõ: Chọn phương án vòng theo tài liệu và xác nhận cấu hình.
Có: Chuyển sang bước 3. Tên model IFC 300 chưa đủ để mặc định tùy chọn đã được trang bị.
Bước 3 — Độ dẫn thấp nhất có đạt 200 µS/cm không?
Không: Không sử dụng Virtual Reference theo điều kiện trang 46.
Có: Chuyển sang bước 4. Kiểm tra cả chế độ lưu chất có độ dẫn thấp nhất.
Bước 4 — Cáp tín hiệu ngoài có đúng DS và dài không quá 50 m không?
Không: Không chốt Virtual Reference theo cấu hình này.
Có: Kiểm tra thêm hạn chế SIL nếu dùng IFC 400, rồi đánh giá lựa chọn.
Bước 5 — Có cần chức năng bảo vệ của vòng số 2 hoặc số 3 không?
Có: Xử lý yêu cầu bảo vệ cơ khí riêng; không bỏ qua chỉ vì đã chọn Virtual Reference.
Không: Có thể hoàn thiện cấu hình không dùng vòng phục vụ tham chiếu.
Sau lựa chọn, đối chiếu lắp đặt đồng hồ điện từ để kiểm tra gioăng, mặt bích, chiều dài lắp và trình tự siết.
VI. Bài toán chi phí DN lớn: số vòng × vật liệu × gioăng
Chi phí phương án nối đất không chỉ là đơn giá một vòng. Cần so sánh tổng cấu hình:
| Thành phần | Dùng vòng nối đất | Dùng Virtual Reference |
|---|---|---|
| Vòng tiếp xúc lưu chất | Xác định số lượng theo cấu hình và sơ đồ hãng | Có thể bỏ vòng phục vụ tham chiếu |
| Vật liệu | Inox hoặc vật liệu đặc biệt phù hợp | Giảm nhu cầu vật liệu vòng nếu đủ điều kiện |
| Gioăng và bề mặt ghép | Kiểm tra theo tổ hợp lắp thực tế | Có thể đơn giản hóa tổ hợp |
| Chiều dài lắp | Tính cả vòng và phụ kiện liên quan | Kiểm tra theo cấu hình không vòng |
| Converter/cáp | Theo cấu hình được chọn | Phải xác nhận tùy chọn, loại cáp và giới hạn chiều dài |
Kinh nghiệm Lạc Việt: So sánh hai BOQ đầy đủ trước khi quyết định. Không mặc định mọi điểm đo cần cùng số vòng, cùng vật liệu hoặc cùng số gioăng.
Với lưu chất mài mòn trong nước thải, bùn, cần xét thêm chức năng bảo vệ lớp lót. Lợi ích bỏ vòng tham chiếu và nhu cầu chống mài mòn là hai vấn đề khác nhau.
VII. Lỗi nối đất hay gặp và triệu chứng cần kiểm tra
Kinh nghiệm Lạc Việt — gợi ý chẩn đoán: Tín hiệu dao động hoặc trôi zero không đủ để kết luận lỗi nối đất. Cần loại trừ khí, ống không đầy, nhiễu điện, cáp và cấu hình.
| Lỗi cần kiểm tra | Triệu chứng có thể gặp | Hướng xử lý |
|---|---|---|
| Chỉ nối vào bích thép nhưng bỏ qua lớp bọc trong | Đo không ổn định | Xác nhận đường tiếp xúc với lưu chất và phương án tham chiếu |
| Lắp trên ống nhựa nhưng thiếu vòng, chưa có Virtual Reference hợp lệ | Dao động hoặc khó ổn định zero | Đối chiếu cấu hình với sơ đồ hãng |
| Mặc định mọi IFC 300 đều có tùy chọn | Vật tư và cấu hình không khớp | Kiểm tra cấu hình đặt hàng và thiết bị |
| Dùng Virtual Reference khi độ dẫn dưới 200 µS/cm | Không đáp ứng điều kiện sử dụng | Đo độ dẫn, lựa chọn lại phương án |
| Cáp sai loại hoặc vượt 50 m | Không đáp ứng điều kiện Virtual Reference | Kiểm tra loại và chiều dài cáp thực tế |
| Vòng, đầu cốt hoặc dây liên kết lắp sai | Tín hiệu bất thường có thể xuất hiện | Kiểm tra theo sơ đồ, không đấu nối thử tùy ý |
| Bỏ nối đất bảo vệ vì đã có Virtual Reference | Không đáp ứng yêu cầu bảo vệ điện | Hoàn thiện nối đất bảo vệ theo quy định |
Khi kiểm tra zero, phải xác nhận cảm biến đầy và lưu chất thực sự đứng yên. Trước khi thao tác đấu nối, ngắt nguồn; công việc điện cần do người được đào tạo phù hợp thực hiện theo hướng dẫn trang 44.
FAQ — Câu hỏi thường gặp
1. Đồng hồ điện từ lắp trên ống HDPE có cần vòng nối đất không?
Theo phương án thông thường trong hình 4-1, có. Có thể bỏ vòng phục vụ tham chiếu khi thiết bị có Virtual Reference phù hợp và đáp ứng đầy đủ điều kiện.
2. Ống thép bọc epoxy hoặc xi măng có cần vòng không?
Cần xem như trường hợp ống kim loại phủ trong theo tài liệu. Không dựa riêng vào vật liệu thép bên ngoài để quyết định bỏ vòng.
3. Virtual Reference dùng cáp dài bao nhiêu?
TD OPTIFLUX 2000 R14, trang 46, quy định cáp tín hiệu loại DS tối đa 50 m. Với cấu hình rời, cần xác nhận cả loại cáp và chiều dài thực tế.
4. Độ dẫn điện tối thiểu cho Virtual Reference là bao nhiêu?
Tối thiểu 200 µS/cm. Cần kiểm tra giá trị thấp nhất qua các chế độ vận hành, không chỉ một mẫu đo.
5. Dùng Virtual Reference có được bỏ nối đất bảo vệ không?
Không. Virtual Reference phục vụ tham chiếu phép đo. Thiết bị vẫn phải nối đất bảo vệ theo quy định.
6. Vòng số 3 có thay vòng số 1 trong mọi trường hợp không?
Không nên mặc định. Vòng số 3 có chức năng bảo vệ lớp lót trước lưu chất mài mòn; cần kiểm tra hình học, DN và cấu hình. Cổ 30 mm được TD nêu cho DN25–DN150.
Cần chốt phương án nối đất cho tuyến HDPE hoặc uPVC?
Gửi Lạc Việt DN/PN, loại ống và lớp bọc trong, môi chất, độ dẫn thấp nhất, model converter, loại cáp và chiều dài cáp để được tư vấn vòng nối đất hoặc Virtual Reference phù hợp.
Với dự án cần đồng bộ thiết bị và vật tư đường ống hạ tầng, Lạc Việt phối hợp T&S cung cấp cấu hình đồng hồ cùng hệ ống HDPE/uPVC GS theo yêu cầu công trình.
