Chọn đồng hồ điện từ IP68 cho hố van ngập như thế nào? Với OPTIFLUX 2300, chọn cảm biến bản rời có tùy chọn IP68 và hộp đấu nối inox, bố trí converter tại vùng khô, bảo vệ cáp và hoàn thiện đầu nối theo hướng dẫn hãng. Nếu chôn trực tiếp, cần xác nhận thêm lớp phủ subsoil phù hợp.
Hố đồng hồ tổng có thể ngập sau mưa lớn, rò đường ống hoặc khi hệ thống thoát nước gặp sự cố. Nếu chỉ ghi “đồng hồ IP68” trong hồ sơ mua hàng, đơn vị vận hành có thể nhận một cấu hình chưa bảo vệ đầy đủ đầu nối, cáp hoặc converter.
Với OPTIFLUX 2300, IP68 là tùy chọn cho cảm biến bản rời với hộp đấu nối inox; không phải mặc định toàn bộ bộ đo đều được ngâm liên tục. Phương án cần tách rõ phần ngập nước và phần điện tử đặt khô.
Bài viết thuộc cụm OPTIFLUX 2300 cho điểm đo DN lớn, sử dụng TD OPTIFLUX 2000 R14 và TD IFC 300 R10 làm căn cứ.
I. Hố van ngập: vì sao không nên mặc định dùng bản compact?
Ở bản compact, converter gắn trực tiếp trên cảm biến. Nếu nước dâng đến thân đồng hồ, phần điện tử cũng có thể nằm trong vùng ngập. Cấp bảo vệ và điều kiện sử dụng phải được kiểm tra cho cả cụm.
TD IFC 300 R10, trang 12, công bố bản C và F là IP66/67. Cấp này không được dùng để suy ra khả năng ngâm liên tục dưới cột nước 10 m như cấu hình cảm biến IP68 ở TD OPTIFLUX 2000.
Nước vào đầu nối hoặc khoang điện tử có thể gây sự cố, nhưng không nên kết luận mọi hư hỏng compact đều do ngập. Cần kiểm tra tình trạng gioăng, nắp, đầu cáp, cấu hình và lịch sử vận hành.
Để hiểu thuật ngữ, tham khảo chuẩn IP67, IP68. Bài này tập trung lựa chọn cấu hình cho hố đo thực tế.
II. Cấu hình đúng: cảm biến IP68 bản rời, converter đặt khô
| Thành phần | Yêu cầu cần ghi rõ | Căn cứ |
|---|---|---|
| Cảm biến | Bản separate, tùy chọn IP68/NEMA 6P | OF2000 tr. 15 |
| Hộp đấu nối | Inox; không lấy hộp nhôm tiêu chuẩn thay cho cấu hình IP68 | OF2000 tr. 12, 15 |
| Khả năng ngập | Ngập liên tục trong hố đo; chịu cột nước 10 m theo cấu hình TD | OF2000 tr. 39 |
| Converter | IFC 300 F đặt tại vị trí khô, có thể đọc và thao tác | OF2000 tr. 39 |
| Cáp/đầu nối | Đúng cấu hình, bảo vệ và hoàn thiện chống nước theo hướng dẫn | OF2000 tr. 39 |
Cảm biến tiêu chuẩn là IP66/67, NEMA 4/4X/6. Tùy chọn IP68, NEMA 6P chỉ có cho bản rời với hộp đấu nối inox. Đây là điều kiện cần ghi trong đơn hàng, không chỉ là ghi chú trên bản vẽ.
Với OPTIFLUX 2300 F, cảm biến nằm trong hố và bộ chuyển đổi IFC 300 đặt ở vị trí khô. Nếu nước có thể lên đến vị trí treo trên thành hố, cần chuyển converter lên cao hoặc sang tủ phù hợp.

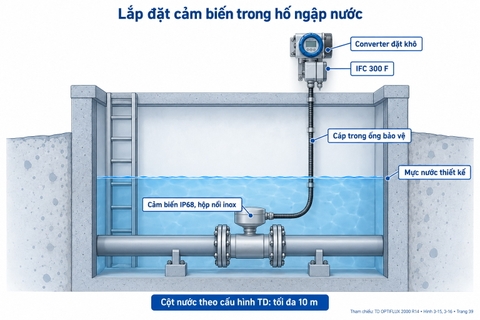

Hình ảnh 1: Cảm biến ngập nước và converter đặt khô là hai phần có yêu cầu bảo vệ khác nhau.
III. Đặt converter ở đâu?
| Vị trí | Ưu điểm thực tế | Điều kiện cần kiểm tra |
|---|---|---|
| Thành hố, vùng khô | Cáp ngắn; gần cảm biến | Cao độ nước lớn nhất, khả năng đọc, tiếp cận và chống ẩm |
| Tủ trên mặt đất | Dễ thao tác; tránh xuống hố để đọc | Nắng, nhiệt, nguồn điện, tuyến cáp và bảo vệ tủ |
| Phòng điều khiển | Thuận tiện vận hành tập trung | Chiều dài cáp, độ dẫn và phiên bản housing |
Đây là so sánh bố trí theo kinh nghiệm thiết kế, không phải ba cấu hình có cùng cấp bảo vệ. TD IFC 300 trang 12 phân biệt C/F: IP66/67; W: IP65/66; RL: IP20, chỉ dùng trong nhà theo điều kiện môi trường được nêu.
Trang 39 của TD cảm biến mô tả converter remote đặt ở vùng khô trên thành hố. Khi lựa chọn cụ thể F, W hoặc RL, phải dùng cấp bảo vệ theo đúng phiên bản trong TD IFC 300, không gán một cấp chung cho tất cả.
Nhiệt độ môi trường IFC 300 được công bố −40…+65°C, phụ thuộc phiên bản và tổ hợp ngõ ra. Hãng khuyến nghị che nguồn nhiệt ngoài như nắng trực tiếp. Giới hạn toàn bộ bộ đo còn phải đối chiếu cảm biến và cấu hình; không lấy riêng giới hạn converter làm giới hạn hệ thống.
IV. Cáp tín hiệu: chiều dài, ống bảo vệ và đổ nhựa IP68
1. “Tối đa 600 m” không phải mọi tuyến đều dùng được
TD IFC 300 R10, trang 13, công bố DS 300 và BTS 300 có chiều dài tối đa 600 m, phụ thuộc độ dẫn và phiên bản cảm biến.
Với OPTIFLUX 2000 F, cần đối chiếu đường cong A1/A2 hoặc B3/B4 ở trang 35, 37. Bảng này nêu độ dẫn tối thiểu 5 µS/cm và phạm vi DN đến DN2000. Không ngoại suy cho DN lớn hơn hoặc tự suy chiều dài từ chú thích Markdown không có đồ thị.
Nếu sử dụng Virtual Reference và giới hạn cáp 50 m, điều kiện riêng là cáp DS tối đa 50 m và độ dẫn ≥ 200 µS/cm. Không dùng giới hạn 600 m để bỏ qua điều kiện này.
2. Bảo vệ cả tuyến cáp và đầu nối
Trang 39 khuyến nghị đặt cáp trong ống bảo vệ. Cáp do khách lựa chọn có thể đấu theo IP68 bằng nhựa hai thành phần được giao kèm, theo cấu hình và hướng dẫn của hãng.
Không hiểu thành mọi loại cáp đều phù hợp hoặc chỉ cần đổ nhựa là đạt. Cần xác nhận loại cáp, đầu vào cáp, xử lý shield, vật liệu và quy trình trước khi hoàn thiện. Sau đổ nhựa, việc sửa đấu nối khó hơn; nên kiểm tra kết nối theo hướng dẫn trước bước hoàn thiện.

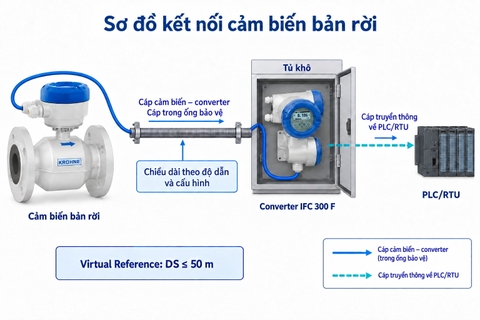

Hình ảnh 2: Tuyến cáp bảo vệ nối đồng hồ điện từ IP68 với converter ở tủ khô.

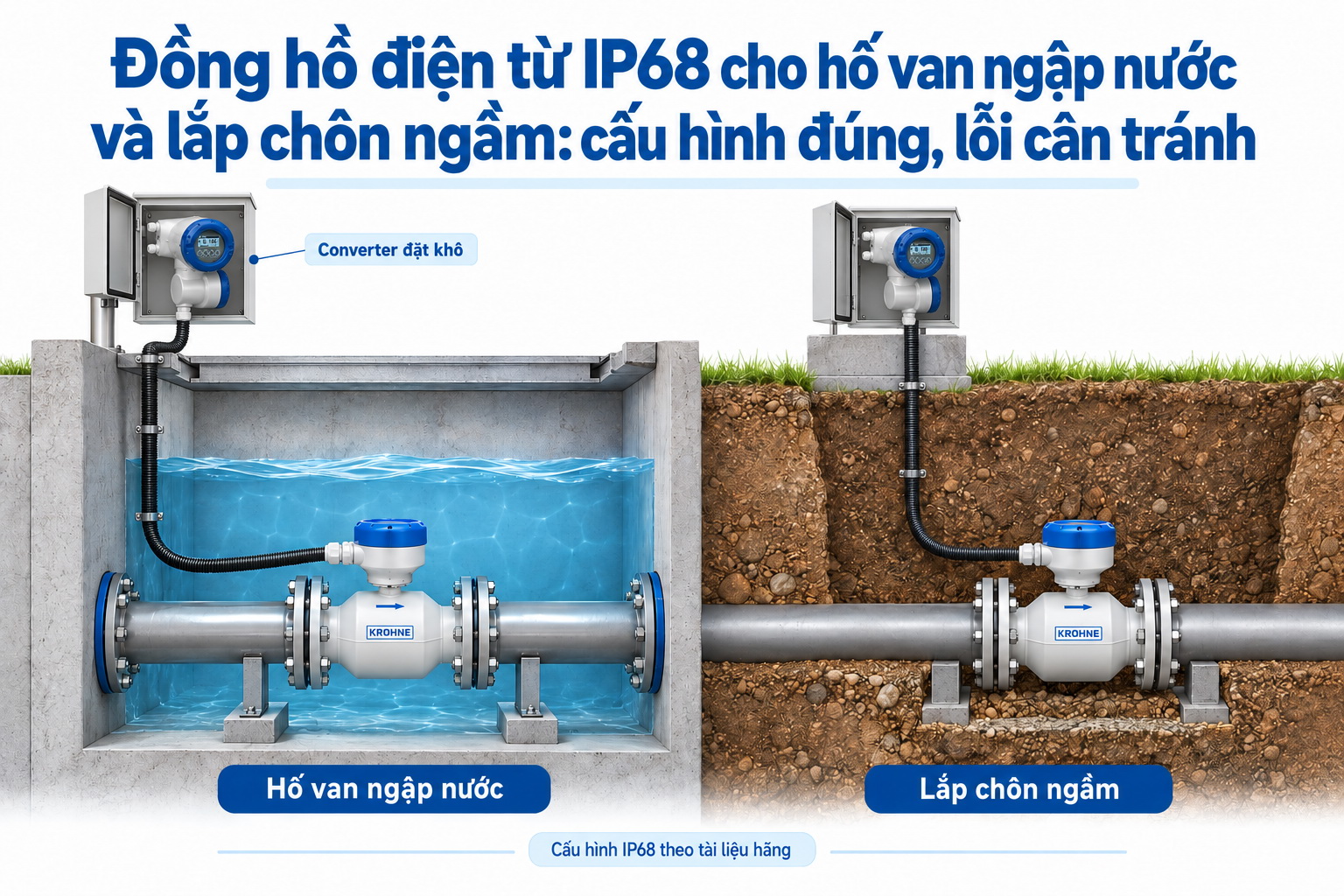

V. Chôn trực tiếp không hố: cần thêm lớp phủ phù hợp
TD OPTIFLUX 2000 trang 5 cho phép cấu hình IP68 kết hợp lớp phủ subsoil để lắp trực tiếp dưới đất, có thể bỏ hố đo. Trang 39 cũng nêu khả năng chôn ngầm và lớp phủ subsurface tùy chọn.
IP68 không tự thay thế lớp phủ chôn ngầm. Cần xác nhận cả hai khi đặt hàng.
| Lớp phủ | Thông tin công bố | Lưu ý |
|---|---|---|
| Tiêu chuẩn | ISO 12944-2 C3 medium/C4 high theo TD | Không tự coi là lớp phủ chôn ngầm |
| Offshore | C5I high/C5M high theo cách ghi trong TD | Không thay cho yêu cầu subsoil |
| Subsoil/subsurface | Tùy chọn | Xác nhận cho cấu hình chôn trực tiếp |
Kinh nghiệm Lạc Việt: bỏ hố giúp thay đổi bố trí công trình nhưng cần lên phương án định vị, bảo vệ cáp và tiếp cận khi bảo trì. Không cam kết giảm chi phí tổng chỉ từ việc bỏ hố. Tuyến vẫn phải đáp ứng điều kiện lắp đặt đồng hồ điện từ.
VI. Điểm đo không có điện lưới: chọn nguồn nào?
OPTIFLUX 2300 cần nguồn điện ngoài. TD IFC 300, trang 13, nêu nguồn tiêu chuẩn 100…230 VAC; tùy chọn 12…24 VDC hoặc 24 VAC/DC theo phiên bản. Không phải một converter tự nhận tất cả nguồn.
Khi dự kiến nguồn DC từ hệ độc lập, cần tính cả điện năng converter, RTU, truyền thông và thời gian dự phòng. TD nêu tiêu thụ AC 22 VA, DC 12 W; thiết kế nguồn phải đối chiếu toàn bộ thiết bị.
Nếu điểm đo xa không phù hợp cấp nguồn liên tục, có thể xem đồng hồ điện từ chạy pin WATERFLUX 3070. Việc đổi model cần kiểm tra DN, tín hiệu, logging và yêu cầu vận hành, không chỉ thay nguồn cấp.
Với DMA giảm thất thoát nước, cần chốt cả nguồn và phương án truyền tín hiệu về SCADA.
VII. Checklist thiết kế hố van
| Mục kiểm tra | Căn cứ/loại khuyến nghị |
|---|---|
| Xác nhận cảm biến bản rời IP68/NEMA 6P | OF2000 tr. 15 |
| Hộp đấu nối inox đúng đơn hàng | OF2000 tr. 12, 15 |
| Độ sâu ngập và cột nước trong phạm vi cấu hình | OF2000 tr. 39 |
| Converter ở vị trí khô kể cả khi ngập thiết kế | OF2000 tr. 39; kinh nghiệm thiết kế |
| Housing F/W/RL đúng môi trường | IFC300 tr. 12 |
| Cáp đúng loại, chiều dài theo độ dẫn/DN | IFC300 tr. 13, 35, 37 |
| Virtual Reference được kiểm tra riêng | OF2000 tr. 46 |
| Cáp có ống bảo vệ, đầu nối hoàn thiện đúng hướng dẫn | OF2000 tr. 39 |
| Lớp phủ chôn ngầm được xác nhận nếu bỏ hố | OF2000 tr. 5, 12, 39 |
| Nguồn đúng nameplate, tín hiệu khớp PLC/RTU | IFC300 tr. 13; cấu hình I/O |
| Có không gian tháo lắp, tiếp cận và định vị | Kinh nghiệm Lạc Việt |
| Lưu bản vẽ, cấu hình và ảnh hoàn công | Kinh nghiệm Lạc Việt |
Có thể dùng công cụ lập bảng đáp ứng cấu hình IP68 để chuẩn bị hồ sơ. Với hầm đồng hồ tổng, nên kiểm tra đồng thời kết cấu, nước ngập và đường cáp.
FAQ
1. OPTIFLUX 2300 nào cũng IP68?
Không. IP68/NEMA 6P là tùy chọn cảm biến bản rời với hộp đấu nối inox theo TD.
2. Converter IFC 300 có ngâm liên tục cùng cảm biến được không?
Không dùng cấp bảo vệ cảm biến để suy ra khả năng của converter. Phương án trong bài đặt converter khô; C/F công bố IP66/67.
3. Cảm biến chịu cột nước bao nhiêu?
Trang 39 nêu cột nước 10 m cho cấu hình IP68. Cần xác nhận cấu hình cung cấp và hoàn thiện đầu nối tương ứng.
4. Có thể chôn trực tiếp không hố?
Có thể với IP68 kết hợp lớp phủ subsoil phù hợp. Cần kiểm tra bảo vệ cáp, điều kiện lắp và khả năng tiếp cận.
5. Có thể kéo cáp 600 m?
Chỉ sau khi đối chiếu độ dẫn, phiên bản cảm biến và đồ thị hãng. Virtual Reference có giới hạn riêng DS 50 m.
6. Không có điện lưới thì dùng OPTIFLUX 2300 được không?
Cần nguồn ngoài phù hợp và đủ điện năng. Nếu không thuận lợi, cân nhắc WATERFLUX 3070 chạy pin theo yêu cầu điểm đo.
Gửi sơ đồ hố van để chốt cấu hình
Gửi Lạc Việt DN/PN, độ sâu ngập lớn nhất, vị trí converter, độ dẫn lưu chất, chiều dài cáp, nguồn và tín hiệu để được tư vấn cấu hình. Hotline: [0918182587 (line 918182587)](tel:0918182587).
Nguồn: TD OPTIFLUX 2000 R14 en, tr. 5, 12, 15, 39, 46; TD IFC 300 R10 en, tr. 12–13, 35, 37. Hình và đường cong phải đối chiếu PDF gốc.
