OIML R49 là gì? Tiêu chuẩn quốc tế cho đồng hồ đo đếm thương mại ngành nước
I. Mở bài
Khi lựa chọn đồng hồ nước cho đồng hồ tổng nhà máy nước, DMA, điểm đo giao nhận hoặc billing/revenue metering, yêu cầu về chứng nhận đo lường pháp lý luôn là điều kiện bắt buộc trong hồ sơ mời thầu và đặc tả kỹ thuật. OIML R49 là tiêu chuẩn quốc tế được tham chiếu phổ biến nhất cho đồng hồ nước trong ngành cấp nước.
Bài viết này giải thích chi tiết OIML R49 là gì, các cấp chính xác (accuracy class), dải lưu lượng Q1/Q2/Q3/Q4, mối liên hệ với MID MI-001 và cách áp dụng khi chọn đồng hồ nước cho dự án tại Việt Nam.
II. Tổng quan về OIML R49
1. OIML R49 là gì?
OIML R49 là khuyến nghị quốc tế do Tổ chức Đo lường Pháp định Quốc tế (International Organization of Legal Metrology — OIML) ban hành, áp dụng cho đồng hồ nước dùng đo nước sạch và nước nóng (cold potable water and hot water).
Tên đầy đủ: OIML R49-1 — Water meters intended for the metering of cold potable water and hot water.
OIML R49 quy định các yêu cầu về sai số cho phép (maximum permissible error), dải đo, điều kiện thử nghiệm và phân cấp chính xác cho đồng hồ nước dùng trong mục đích đo lường pháp lý — tức là những điểm đo mà kết quả đo được sử dụng làm cơ sở để tính tiền, giao nhận, quyết toán hoặc thanh tra.
2. Vì sao OIML R49 quan trọng với ngành nước Việt Nam?
Tại Việt Nam, các dự án cấp nước, DMA, đồng hồ tổng và điểm đo giao nhận ngày càng yêu cầu thiết bị phải có chứng nhận đo lường quốc tế. OIML R49 là tiêu chuẩn phổ biến được tham chiếu trong:
- Hồ sơ mời thầu (HSMT) của công ty cấp nước
- Đặc tả kỹ thuật dự án ODA, WB, ADB
- Yêu cầu đo giao nhận giữa nhà máy nước và đơn vị mua buôn
- Tiêu chí nghiệm thu đồng hồ tổng và đồng hồ vùng DMA
- Chương trình quản lý thất thoát nước (NRW) cần dữ liệu đo lường tin cậy
Đồng hồ nước có chứng nhận OIML R49 giúp đảm bảo tính pháp lý và độ tin cậy của số liệu đo, tránh tranh chấp khi thanh toán và nghiệm thu.
Để hiểu rõ hơn về nguyên lý đo điện từ, có thể tham khảo bài Nguyên lý hoạt động của đồng hồ đo lưu lượng điện từ
III. Nội dung kỹ thuật cốt lõi của OIML R49
1. Hai cấp chính xác: Class 1 và Class 2
OIML R49 phân đồng hồ nước thành hai cấp chính xác (accuracy class), mỗi cấp có giới hạn sai số cho phép khác nhau:
| Cấp chính xác | Sai số tại vùng lưu lượng cao (Q2 → Q4) | Sai số tại vùng lưu lượng thấp (Q1 → Q2) | Ghi chú |
|---|---|---|---|
| Class 1 | ± 1% | ± 3% | Chỉ áp dụng cho đồng hồ có Q3 ≥ 100 m³/h |
| Class 2 | ± 2% | ± 5% | Áp dụng cho toàn dải DN |
Điều quan trọng cần lưu ý: Class 1 chỉ được gán cho đồng hồ nước có lưu lượng định mức Q3 từ 100 m³/h trở lên theo quy định OIML R49. Với các DN nhỏ có Q3 dưới 100 m³/h, chỉ áp dụng Class 2.
2. Hệ thống lưu lượng Q1, Q2, Q3, Q4
OIML R49 sử dụng hệ thống 4 mức lưu lượng đặc trưng thay vì hệ Qmin/Qt/Qn/Qmax truyền thống:
| Ký hiệu | Tên gọi | Công thức | Ý nghĩa |
|---|---|---|---|
| Q1 | Minimum flow rate | Q1 = Q3 / R | Lưu lượng tối thiểu mà đồng hồ bắt đầu đo trong giới hạn sai số cho phép |
| Q2 | Transitional flow rate | Q2 = Q1 × 1.6 | Lưu lượng chuyển tiếp — ranh giới giữa vùng sai số thấp và vùng sai số cao |
| Q3 | Permanent flow rate | Q3 = Q1 × R | Lưu lượng định mức — lưu lượng vận hành liên tục dài hạn |
| Q4 | Overload flow rate | Q4 = Q3 × 1.25 | Lưu lượng quá tải — vận hành được trong thời gian ngắn |
Trong đó, R (ratio) = Q3/Q1 là tỷ số giữa lưu lượng định mức và lưu lượng tối thiểu. R càng lớn, dải đo càng rộng và đồng hồ có khả năng đo chính xác ở lưu lượng thấp tốt hơn.
3. Ý nghĩa của tỷ số R (Q3/Q1)
Tỷ số R là thông số quan trọng khi đánh giá năng lực đo của đồng hồ nước theo OIML R49:
- R = 80: giá trị tiêu chuẩn phổ biến cho nhiều loại đồng hồ nước
- R = 160 – 400: dải đo rộng hơn, phù hợp DMA và đồng hồ tổng cần đo lưu lượng ban đêm thấp
- R lên đến 400 (OIML) hoặc 630 (MID): dải đo rất rộng, thường chỉ có ở đồng hồ điện từ chuyên dụng
Với các ứng dụng DMA/NRW, tỷ số R lớn giúp đồng hồ ghi nhận được lưu lượng đêm tối thiểu (MNF) — dữ liệu quan trọng để phân tích thất thoát nước.
IV. Mối liên hệ giữa OIML R49 và MID MI-001
1. MID MI-001 là gì?
MID (Measurement Instruments Directive) 2014/32/EU là chỉ thị đo lường của Liên minh Châu Âu. Phụ lục MI-001 (Annex MI-001) quy định yêu cầu cho đồng hồ nước dùng đo lường pháp lý tại EU.
Trong thực tế, nhiều đồng hồ nước có cả hai chứng nhận OIML R49 và MID MI-001, vì cả hai đều quy định sai số cho phép và dải đo theo cùng hệ thống Q1/Q2/Q3/Q4. Tuy nhiên, có một số khác biệt:
| Tiêu chí | OIML R49 | MID MI-001 |
|---|---|---|
| Phạm vi | Khuyến nghị quốc tế | Chỉ thị pháp lý EU |
| Accuracy class | Class 1 và Class 2 | Không phân class (sai số ± 2% và ± 5%) |
| Q3/Q1 ratio tối đa | Lên đến 400 | Lên đến 630 |
| Tính pháp lý | Được thừa nhận rộng rãi quốc tế | Bắt buộc tại EU |
| Thẩm định | Cơ quan đo lường quốc gia hoặc NMi | Notified Body theo EU |
2. Tại sao nhiều dự án Việt Nam yêu cầu cả OIML R49 lẫn MID?
Tại Việt Nam, OIML R49 thường được tham chiếu trong đặc tả kỹ thuật, trong khi MID MI-001 xuất hiện trong yêu cầu chứng nhận xuất xứ EU. Nhiều HSMT yêu cầu đồng hồ phải có cả hai để đảm bảo tính toàn diện về cơ sở pháp lý đo lường.
V. Ứng dụng thực tế của OIML R49 trong ngành nước
1. Đồng hồ tổng nhà máy nước
Đồng hồ tổng tại đầu ra nhà máy nước hoặc đầu vào mạng phân phối thường yêu cầu OIML R49 Class 1 (nếu Q3 ≥ 100 m³/h) để đảm bảo sai số thấp tại vùng lưu lượng vận hành thường xuyên. Đây là điểm đo quyết định sản lượng xuất bán và cơ sở tính doanh thu.
2. Đo giao nhận giữa nhà máy nước và đơn vị mua buôn
Tại điểm custody transfer, đồng hồ cần có chứng nhận OIML R49 kèm certificate cụ thể cho DN, class và Q3/Q1 ratio. Các thông số fiscal (thông số đo lường pháp lý) phải được khóa niêm phong (seal & lock) để tránh can thiệp trái phép.
3. DMA và quản lý thất thoát nước (NRW)
Trong DMA, đồng hồ phân vùng cần:
- Dải đo rộng (R lớn) để ghi nhận lưu lượng ban đêm (MNF)
- Có chứng nhận OIML R49 nếu dữ liệu dùng cho phân bổ sản lượng hoặc đánh giá thất thoát chính thức
- Khả năng đo hai chiều (bidirectional) nếu mạng vòng có khả năng đảo chiều dòng
4. Giếng khai thác và tưới tiêu
Với giếng khai thác, đồng hồ cần OIML R49 nếu sản lượng khai thác phải báo cáo cho cơ quan quản lý tài nguyên. Trong tưới tiêu, OIML R49 cần thiết khi phân bổ nước giữa các hộ sử dụng theo hợp đồng.
Với yêu cầu chọn đồng hồ tổng, có thể tham khảo thêm bài Đồng hồ tổng cho các khu vực DMA
VI. KROHNE WATERFLUX 3070 — đồng hồ nước điện từ đáp ứng OIML R49
1. Phạm vi chứng nhận
KROHNE WATERFLUX 3070 có Certificate of Conformity theo OIML R49-1 do NMi (Hà Lan) cấp, với các thông số chứng nhận:
| Thông số | Giá trị |
|---|---|
| Dải DN | DN25 … DN600 |
| Accuracy class | Class 1 và Class 2 |
| Q3/Q1 ratio | Lên đến 400 (OIML) |
| Đoạn thẳng | 0D inlet / 0D outlet |
| Chiều đo | Forward và reverse (bidirectional) |
| Hướng lắp | Mọi hướng (any orientation) |
| Nhiệt độ lưu chất | +0.1 … +50°C |
| Áp suất vận hành tối đa | 16 bar (≤ DN200); 10 bar (DN250) |
Ngoài ra, WATERFLUX 3070 cũng có EC-Type examination certificate theo MID Annex III (MI-001) với Q3/Q1 ratio tiêu chuẩn 80, tùy chọn lên đến 630.
2. Bảng lưu lượng chứng nhận OIML R49 Class 1
| DN | R (Q3/Q1) | Q1 (m³/h) | Q2 (m³/h) | Q3 (m³/h) | Q4 (m³/h) |
|---|---|---|---|---|---|
| DN50 | 400 | 0.10 | 0.16 | 40 | 50 |
| DN65 | 250 | 0.40 | 0.64 | 100 | 125 |
| DN80 | 250 | 0.64 | 1.02 | 160 | 200 |
| DN100 | 250 | 1.00 | 1.60 | 250 | 312.5 |
| DN150 | 250 | 2.52 | 4.03 | 630 | 787.5 |
| DN200 | 160 | 3.94 | 6.30 | 630 | 787.5 |
| DN250 | 160 | 6.25 | 10.00 | 1000 | 1250 |
| DN300 | 160 | 10.00 | 16.00 | 1600 | 2000 |
| DN400 | 160 | 25.00 | 40.00 | 4000 | 5000 |
| DN500 | 160 | 39.38 | 63.00 | 6300 | 7875 |
| DN600 | 100 | 63.00 | 100.80 | 6300 | 7875 |
Nguồn: TD WATERFLUX 3070 R03, trang 22
3. Vì sao WATERFLUX 3070 phù hợp cho đo lường theo OIML R49?
- Ống đo tiết diện chữ nhật (rectangular measuring tube): ổn định profile dòng, đo tốt ở lưu lượng thấp, phù hợp yêu cầu R lớn
- 0D/0D installation theo phạm vi chứng nhận: lắp đặt không cần đoạn thẳng inlet/outlet, phù hợp hố van chật và DMA retrofit
- Battery-powered: tùy chọn dùng pin tới 10 năm (internal) hoặc 16 năm (External PowerBlock) cho vị trí không có điện nguồn
- IP68 tiêu chuẩn: phù hợp hố ngầm, hố ngập, chôn ngầm
- Hiệu chuẩn ướt từng đồng hồ (wet calibration): mỗi thiết bị có individual calibration certificate
- Hỗ trợ OPTICHECK on-site verification: kiểm tra tại hiện trường trong vòng 1% so với factory calibration mà không cần tháo đồng hồ
Chi tiết về cấu hình và ứng dụng của Đồng hồ đo lưu lượng điện từ Waterflux 3070
VII. Bảng so sánh: đồng hồ có và không có OIML R49
| Tiêu chí | Đồng hồ có OIML R49 | Đồng hồ không có OIML R49 |
|---|---|---|
| Cơ sở pháp lý đo lường | Có certificate quốc tế | Không có hoặc chỉ có thông số hãng |
| Đo giao nhận / billing | Phù hợp | Không đủ cơ sở pháp lý |
| Sai số được kiểm soát theo class | Có (Class 1 hoặc 2) | Chỉ theo datasheet hãng |
| Chấp nhận trong HSMT dự án lớn | Phổ biến | Có thể bị loại nếu HSMT yêu cầu |
| Kiểm tra, nghiệm thu | Có quy trình verification rõ ràng | Tùy thuộc hãng và đơn vị nghiệm thu |
| Dải đo rõ ràng Q1/Q2/Q3/Q4 | Có, theo certificate | Thường chỉ có Qmin/Qmax chung |
VIII. Lỗi thường gặp khi áp dụng OIML R49
- Không phân biệt accuracy class theo OIML R49 với sai số đo (measuring accuracy) theo datasheet — hai khái niệm này khác nhau về cơ sở và phạm vi áp dụng
- Yêu cầu Class 1 cho DN nhỏ có Q3 dưới 100 m³/h — không đúng quy định OIML R49
- Chỉ kiểm tra accuracy class mà không xác nhận Q3/Q1 ratio, DN và điều kiện lắp đặt phù hợp certificate
- Ghi trong hồ sơ thầu "đạt OIML R49" mà không nêu rõ class, DN range và certificate number
- Nhầm lẫn giữa OIML R49 (khuyến nghị quốc tế) và MID MI-001 (chỉ thị EU) — hai hệ thống có phạm vi và quy trình thẩm định khác nhau
- Không kiểm tra điều kiện 0D/0D installation trong phạm vi certificate, dẫn đến tranh cãi khi nghiệm thu
IX. Khuyến nghị kỹ thuật khi chọn đồng hồ nước theo OIML R49
- Xác định rõ mục đích đo: nội bộ hay giao nhận/billing? Nếu giao nhận, bắt buộc cần OIML R49 hoặc MID MI-001
- Chọn đúng accuracy class: Class 1 cho điểm đo sỉ yêu cầu sai số thấp (Q3 ≥ 100 m³/h), Class 2 cho đo nội bộ hoặc DMA
- Yêu cầu nhà cung cấp cung cấp certificate gốc kèm order code xác nhận DN, class, Q3/Q1 ratio
- Kiểm tra điều kiện lắp đặt: 0D/0D có được phép trong phạm vi certificate hay không
- Với DMA/NRW: ưu tiên đồng hồ có R lớn (≥ 160) để ghi nhận MNF chính xác
- Yêu cầu individual wet calibration certificate cho từng đồng hồ — đây là cơ sở nghiệm thu quan trọng
- Xem xét khả năng verification tại hiện trường (OPTICHECK hoặc tương đương) để kiểm tra định kỳ mà không cần tháo đồng hồ
X. Câu hỏi thường gặp
Hỏi: OIML R49 Class 1 và Class 2 khác nhau thế nào?
Class 1 có sai số cho phép ± 1% (vùng lưu lượng cao) và ± 3% (vùng lưu lượng thấp). Class 2 có sai số ± 2% và ± 5% tương ứng. Class 1 chỉ áp dụng cho đồng hồ có Q3 ≥ 100 m³/h.
Hỏi: OIML R49 và MID MI-001 có thay thế nhau không?
Không hoàn toàn. OIML R49 là khuyến nghị quốc tế, MID MI-001 là chỉ thị pháp lý EU. Nhiều dự án tại Việt Nam yêu cầu đồng hồ có cả hai chứng nhận để đảm bảo toàn diện.
Hỏi: Đồng hồ cơ có đạt OIML R49 không?
Có. OIML R49 áp dụng cho cả đồng hồ cơ và đồng hồ điện từ. Tuy nhiên, đồng hồ điện từ thường có tỷ số R lớn hơn và phù hợp hơn cho DMA/NRW cần dải đo rộng.
Hỏi: Q3/Q1 ratio bao nhiêu là đủ cho DMA?
Tùy yêu cầu dự án. Với DMA cần đo MNF, R từ 160 trở lên giúp ghi nhận lưu lượng ban đêm tốt hơn. Một số đồng hồ điện từ chuyên dụng như WATERFLUX 3070 có R lên đến 400 theo OIML R49.
Để hiểu cách triển khai DMA, tham khảo bài DMA là gì? Thiết kế và quản lý DMA giảm thất thoát
Hỏi: Tại sao cần kiểm tra certificate chứ không chỉ xem datasheet?
Datasheet nêu thông số kỹ thuật chung. Certificate xác nhận cụ thể DN, class, Q3/Q1 ratio và điều kiện lắp đặt được thẩm định bởi cơ quan đo lường. Chỉ certificate mới có giá trị pháp lý cho đo giao nhận.
Hỏi: Đồng hồ WATERFLUX 3070 có phù hợp cho custody transfer không?
WATERFLUX 3070 có Certificate of Conformity OIML R49-1 do NMi cấp, Accuracy Class 1 và 2, toàn dải DN25 … DN600. Tuy nhiên, cần xác nhận cấu hình đặt hàng (order code) phải đúng theo phạm vi certificate trước khi dùng cho đo pháp lý.
XI. Kết luận và liên hệ tư vấn
OIML R49 là tiêu chuẩn quan trọng khi chọn đồng hồ nước cho đo giao nhận, billing, đồng hồ tổng và DMA. Hiểu đúng accuracy class, hệ thống lưu lượng Q1/Q2/Q3/Q4 và tỷ số R giúp kỹ sư và đơn vị mua hàng đánh giá chính xác năng lực đo của thiết bị, tránh sai sót khi nghiệm thu và phù hợp yêu cầu pháp lý của dự án.
KROHNE WATERFLUX 3070 là đồng hồ nước điện từ chuyên dụng, có đầy đủ chứng nhận OIML R49 Class 1 & 2 và MID MI-001, phù hợp cho nhà máy nước, DMA, đo giao nhận và các dự án cấp nước tại Việt Nam.
Liên hệ tư vấn kỹ thuật và báo giá:
Hoàng Cường — 0918182587
Công ty Cổ phần Tư vấn Thương mại Lạc Việt
Gợi ý ảnh minh họa
| Vị trí | Loại ảnh | Nội dung ảnh | Alt text | Prompt tạo ảnh | Gợi ý nguồn ảnh kỹ thuật |
|---|---|---|---|---|---|

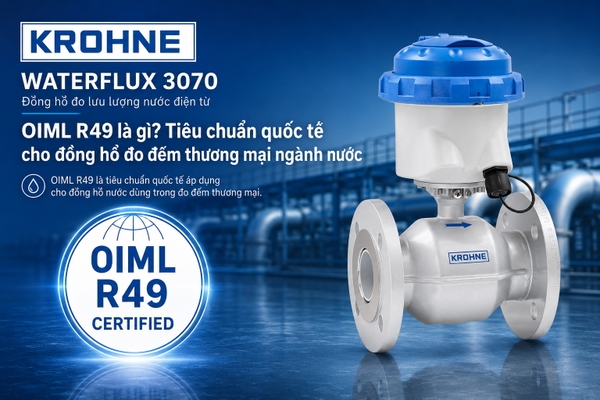

| Hero đầu bài | Ảnh sản phẩm + chứng nhận | WATERFLUX 3070 kèm dấu chứng nhận OIML R49 | Đồng hồ nước điện từ WATERFLUX 3070 đạt chứng nhận OIML R49 | Professional product photo of KROHNE WATERFLUX 3070 electromagnetic water meter with OIML R49 certificate badge, blue industrial background, B2B engineering style | Ảnh sản phẩm từ catalogue KROHNE + OIML Certificate trang 1 trong file Project |

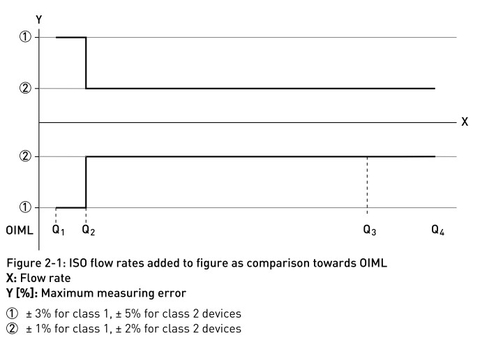

| Sau phần III.2 | Sơ đồ kỹ thuật | Biểu đồ sai số theo dải Q1-Q4 theo OIML R49 | Biểu đồ sai số cho phép OIML R49 theo dải lưu lượng Q1 Q2 Q3 Q4 | — | Hình Figure 2-1 trong TD WATERFLUX 3070 R03, trang 21 (biểu đồ Maximum measuring error vs flow rate) |
| Sau phần V.3 | Ảnh ứng dụng DMA | Hố van DMA với đồng hồ WATERFLUX 3070 lắp ngầm | Lắp đặt đồng hồ WATERFLUX 3070 trong hố DMA ngầm IP68 | — | Ảnh lắp đặt hố ngầm/hố ngập từ file Project: lap_dat_waterflux_3070_trong_ho_ngap_nuoc_va_chon_ngam.png |

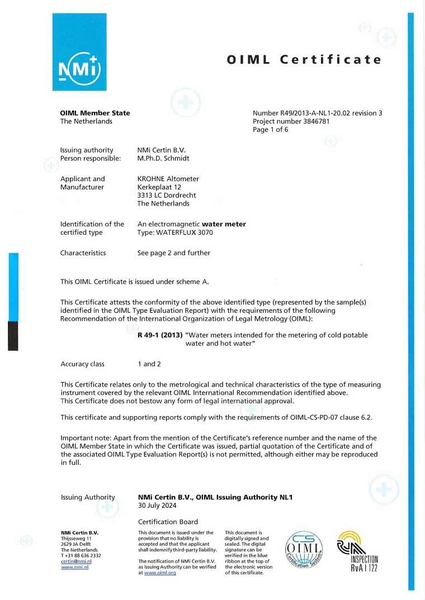

| Sau phần VI.1 | Ảnh certificate | Trang 1 OIML Certificate của WATERFLUX 3070 | Chứng nhận OIML R49 của KROHNE WATERFLUX 3070 do NMi cấp | — | File certificate OIML R49 trong Project Knowledge: Waterflux_3070_Certificates_052026.pdf |
