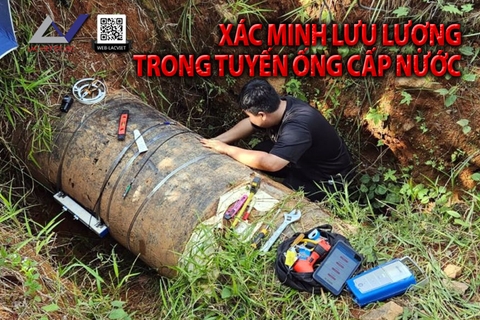

✅ Xác minh lưu lượng trong tuyến ống cấp nước
BÁO CÁO ỨNG DỤNG | Ngành Nước & Nước thải
Application Report | Water & Wastewater
- Giám sát lưu lượng nhanh chóng và linh hoạt trong tuyến ống phân phối nước chính
- Đo lưu lượng không xâm lấn trên đường ống có lớp phủ hắc ín và lót xi măng
- Sử dụng đồng hồ đo lưu lượng siêu âm dạng kẹp ngoài, di động, chạy bằng pin, có kết nối Bluetooth®
I. Bối Cảnh💢 | Background
Một đơn vị cung cấp nước tại Malaysia đang vận hành nhiều nhà máy xử lý nước và hệ thống mạng lưới cấp nước rộng lớn. Các tuyến ống dẫn nước uống thường được chôn ngầm nên rất khó tiếp cận. Việc theo dõi lưu lượng nước vận chuyển là yếu tố quan trọng để đảm bảo phân phối hiệu quả và bền vững.
Lưu lượng trong mạng lưới thường được giám sát bằng các loại đồng hồ đo lưu lượng lắp đặt trực tiếp (inline), sử dụng nhiều nguyên lý đo khác nhau. Các thiết bị này phục vụ nhiều mục đích: từ đo kiểm chính xác để tính phí, bàn giao, đến điều tiết dòng chảy và phát hiện rò rỉ. Tuy nhiên, những sai số bất thường hoặc mất tín hiệu từ đồng hồ inline có thể ảnh hưởng nghiêm trọng đến công tác quản lý cấp nước – đặc biệt tại những khu vực xa chưa lắp thiết bị đo.
II. Yêu cầu đo lường🎯️| Measurement requirements
Để giám sát tạm thời lưu lượng nước tại những khu vực xa xôi, cũng như phản ứng nhanh khi các đồng hồ inline hiện có đưa ra giá trị sai hoặc không đáng tin cậy, đơn vị cung cấp nước cần một thiết bị đo lưu lượng di động, không xâm lấn, có thể thực hiện phép đo kiểm tra trên tuyến ống cấp nước chính có kích thước DN750 (~30”), lưu lượng khoảng 1200 m³/h.
Tuy nhiên, đặc điểm vật liệu và điều kiện lắp đặt của đường ống là một thách thức: ống làm bằng thép carbon, bên trong lót xi măng, bên ngoài phủ hắc ín, và đoạn cần đo nằm dưới lòng đất ở khu vực hẻo lánh. Các yếu tố môi trường như độ ẩm và bùn đất do dịch chuyển đất cũng ảnh hưởng đến việc đo lường.
III. Giải pháp từ KROHNE 🗝 | Krohne solution
Đơn vị cung cấp nước đã lựa chọn OPTISONIC 6300 P – đồng hồ đo lưu lượng siêu âm dạng clamp-on của KROHNE. Thiết bị kết hợp giữa thanh cảm biến kẹp ngoài chắc chắn, dễ lắp đặt và bộ chuyển tín hiệu di động chạy bằng pin.
Nhờ tính linh hoạt, thiết bị lý tưởng cho việc đo kiểm và so sánh với các thiết bị đo cố định như máy bơm hoặc đồng hồ inline – đồng thời có thể dùng như thiết bị thay thế tạm thời khi đồng hồ cố định gặp sự cố.
Với tiêu chuẩn bảo vệ IP66/67, thiết bị hoạt động tốt ở khu vực mưa lớn, ngập tạm thời. Bộ chuyển tín hiệu có thể kết nối với một hoặc hai thanh cảm biến, hỗ trợ đo 1 hoặc 2 đường truyền. Trong ứng dụng này, chế độ đo 1 đường truyền với cấu hình z-mode (2 thanh cảm biến) được sử dụng.

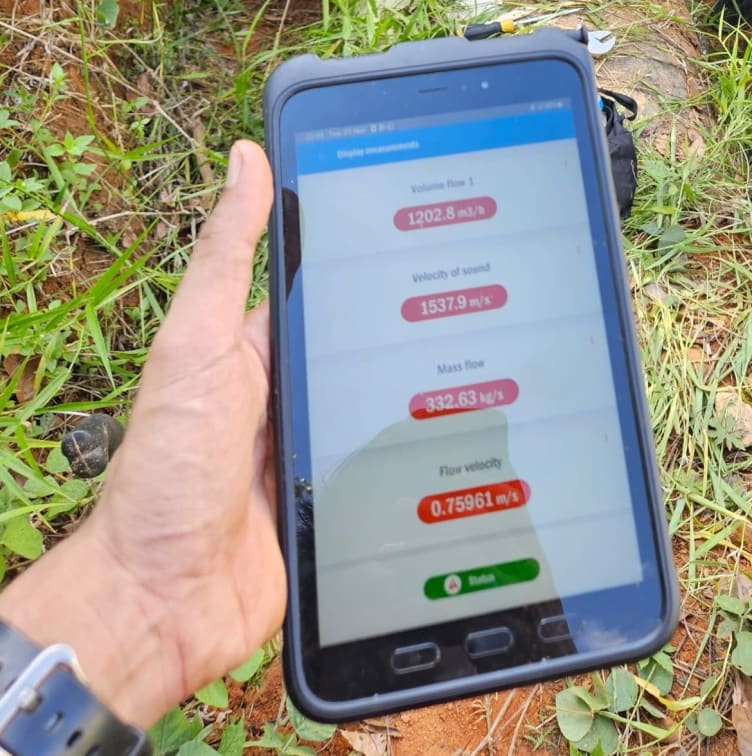

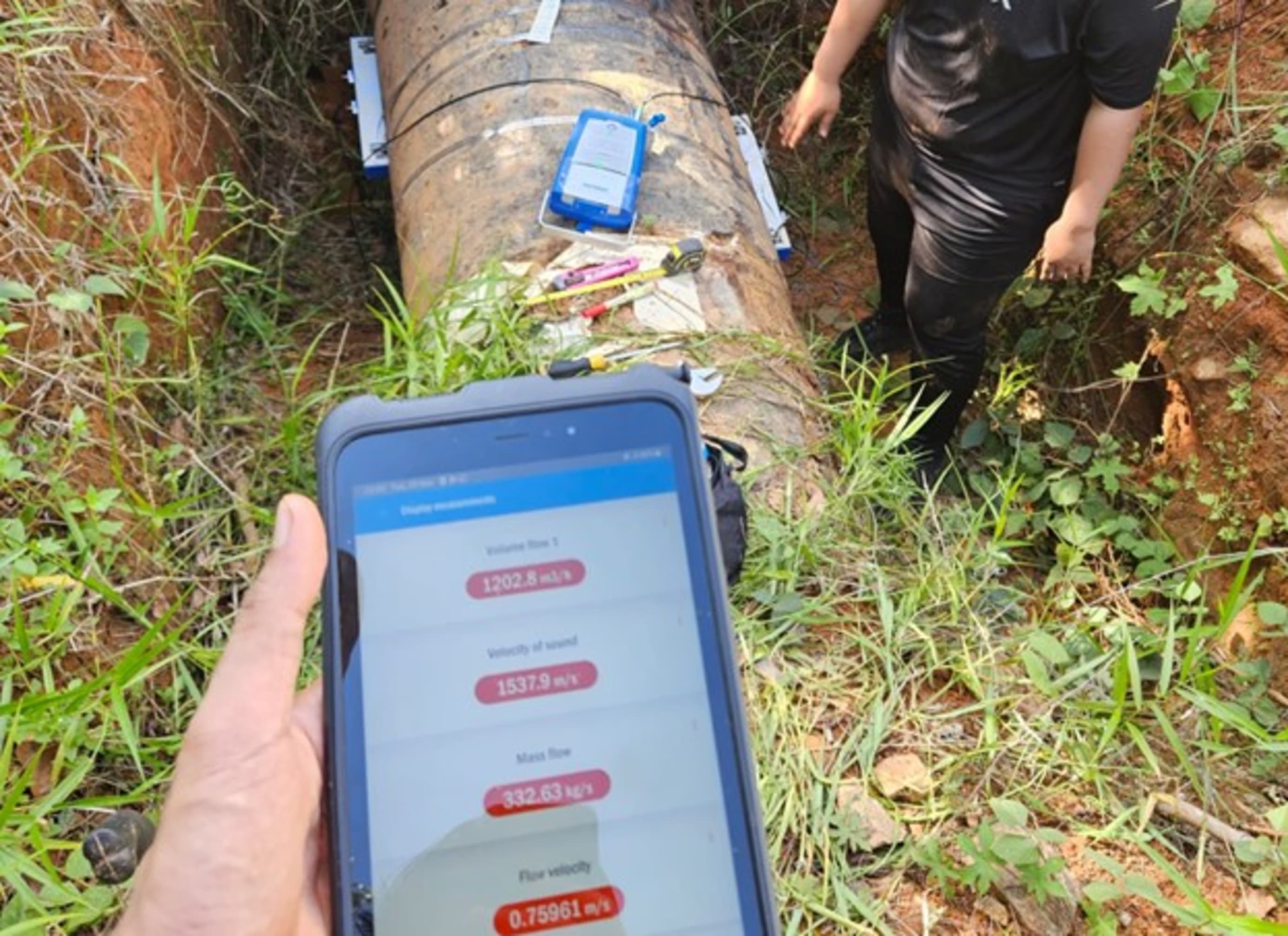

Thiết bị đi kèm máy tính bảng, kết nối với bộ chuyển tín hiệu qua Bluetooth®, giúp người vận hành theo dõi dữ liệu từ xa vài mét một cách thuận tiện và an toàn.
IV. Hiệu suất đo cải tiến – Độ tin cậy cao với lớp lót xi măng
Phiên bản mới nhất của OPTISONIC 6300 P đã được cải tiến để đo chính xác hơn với ống có lớp lót khó như xi măng. Nhờ đó, thiết bị đảm bảo độ ổn định lâu dài, kể cả trong điều kiện bất lợi. Ngay trong quá trình khởi động, thiết bị nhanh chóng thu được tín hiệu mạnh, tỷ lệ tín hiệu/nhiễu (SNR) cao. Trước khi lắp đặt, bề mặt ống được làm sạch để đạt điều kiện tối ưu.
V. Lợi ích cho khách hàng | Customer benefits
- Đơn vị cấp nước có được một giải pháp giám sát lưu lượng nước uống linh hoạt, tiết kiệm chi phí, áp dụng tại mọi vị trí và trong thời gian nhất định. Thiết bị clamp-on cho phép đo kiểm tra đồng hồ inline bất cứ lúc nào, mà không cần cắt ống, tháo lắp hay lắp mới.
- Thiết bị cũng tích hợp bộ ghi dữ liệu (data logger), giúp lưu và so sánh dữ liệu tại nhiều điểm đo khác nhau. Dữ liệu được chia sẻ nhanh chóng qua tablet thông qua email, cloud hoặc ứng dụng như WhatsApp.
- Toàn bộ thiết bị nằm gọn trong vali có bánh xe hoặc túi mềm, dễ vận chuyển và bảo quản khi sử dụng tại hiện trường.
VI. Mở rộng lựa chọn cho tương lai
Trong trường hợp cần lắp đặt thiết bị cố định lâu dài, KROHNE có thể cung cấp phiên bản clamp-on siêu âm dùng điện lưới, thiết kế chôn ngầm, như một giải pháp thay thế tối ưu cho việc đầu tư đồng hồ inline mới.
🎯 KROHNE sở hữu danh mục thiết bị đo lưu lượng đa dạng bậc nhất trong ngành nước:
- Đồng hồ từ tính nhỏ gọn
- Đồng hồ đo nước chạy pin
- Đồng hồ inline cỡ lớn cho tuyến ống và đo giao nhận
✅ Các thiết bị đi kèm dịch vụ hỗ trợ toàn diện: lắp đặt, xử lý sự cố, hỗ trợ từ xa, đào tạo, cho thuê thiết bị và các gói dịch vụ cao cấp theo yêu cầu.
🔗 Nguồn: KROHNE – Verification of Flow Rates in a Water Supply Line
