Giám sát lưu lượng nước thải cho nhà máy xử lý nước thải

Đăng bởi Hoàng Cường vào lúc 10/06/2025

Giám sát lưu lượng nước thải cho nhà máy xử lý nước thải

Giám sát lưu lượng nước thải cho nhà máy xử lý nước thải

Flow monitoring of wastewater for a sewage treatment plant

BÁO CÁO ỨNG DỤNG | Ngành Nước & Nước thải

Application Report | Water & Wastewater

  • Kiểm tra bổ sung không can thiệp đối với lưu lượng kế nội tuyến và công suất bơm.
  • Đo lưu lượng nước thải bằng sóng siêu âm kẹp ngoài đường ống tại cửa vào nhà máy xử lý.
  • Công cụ dạng dịch vụ tiết kiệm chi phí để phát hiện bơm hỏng hoặc thiết bị đo lưu lượng lỗi thời.

I. Bối Cảnh💢 | Background

Một công ty cấp nước tại miền Tây Ba Lan quản lý cả cấp nước sinh hoạt và xử lý nước thải cho nhiều đô thị. Bên cạnh các nhà máy và hồ chứa, công ty còn vận hành mạng lưới cống thoát nước, trạm bơm và thiết bị đo quy trình.

II. Yêu cầu đo lường🎯️| Measurement requirements

Tại cửa vào một nhà máy xử lý, nước thải được bơm từ hệ thống cống ngầm lên các màn chắn và buồng lắng. Nước thải thô chứa cát và các chất rắn khác. Lưu lượng đầu vào dao động từ 270 đến 350 m³/h.

Công ty cần thêm dữ liệu về lưu lượng và hiệu năng bơm, họ muốn giải pháp đo lưu lượng vừa bền, chính xác nhưng tiết kiệm. Đường ống có đường kính 522 mm, làm từ thép carbon cũ, bên ngoài phủ bitum bảo vệ, dày 11 mm. Vì đường ống đã cũ, họ không thể cắt để lắp lưu lượng kế nội tuyến mà muốn tránh áp lực cơ khí, nguy cơ rò rỉ và tiết kiệm thời gian.

III. Giải pháp từ KROHNE 🗝 | Krohne solution

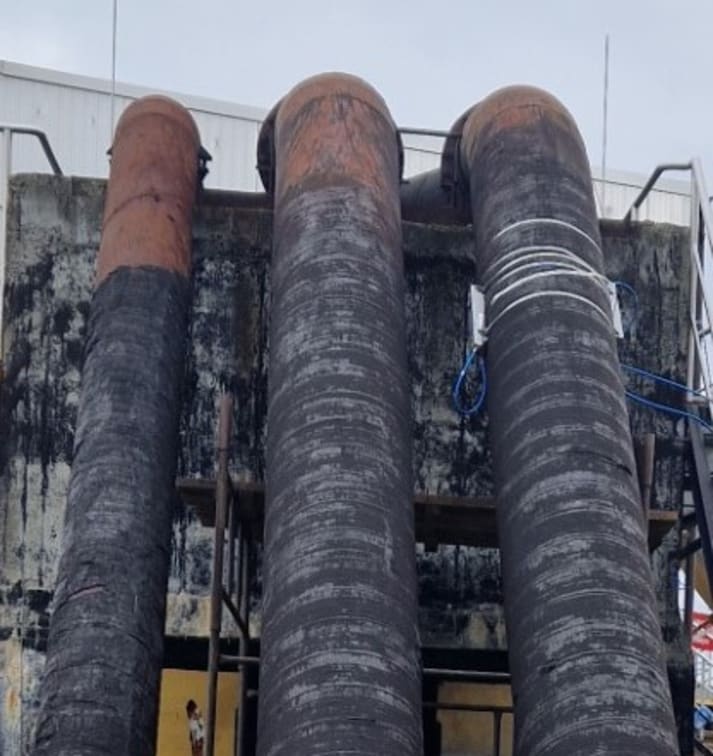

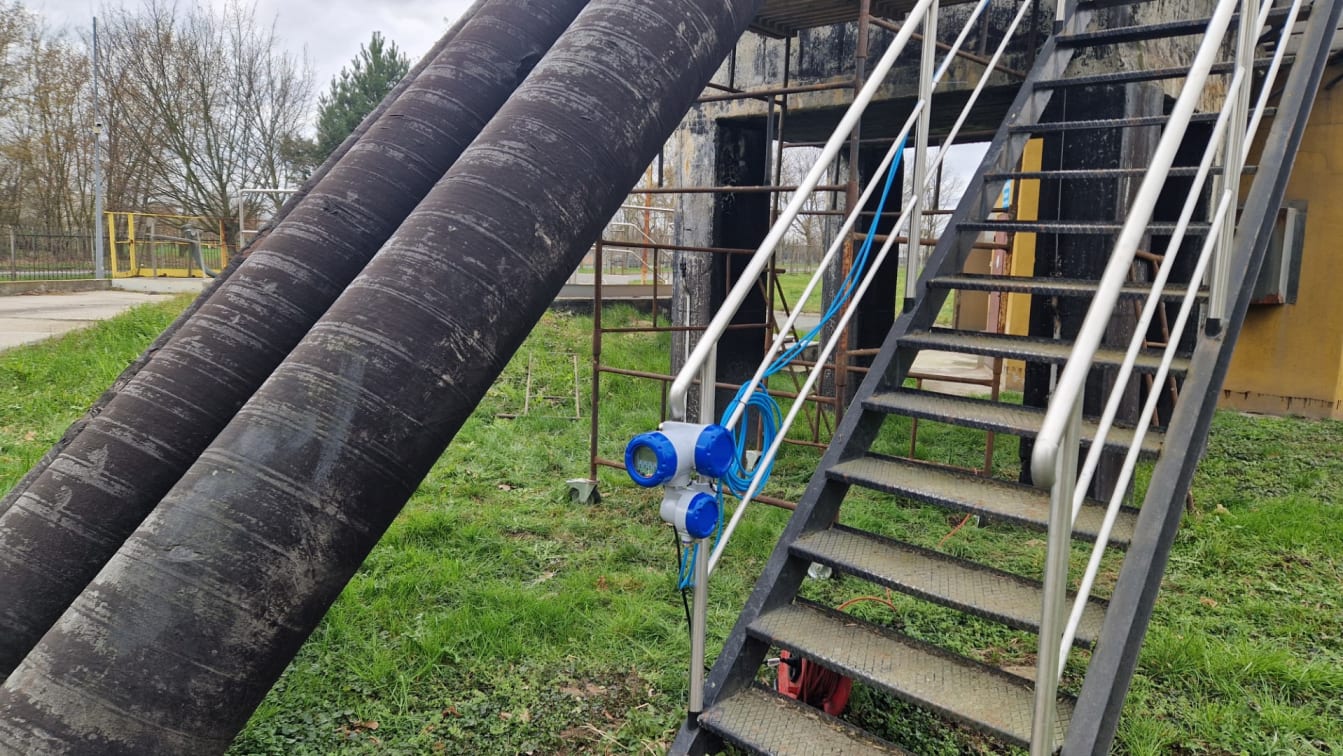

Kẹp thiết bị đo lưu lượng trên ống thép cacbon phủ bitum Lắp đặt từ xa bộ chuyển đổi tín hiệu gắn tại hiện trường của OPTISONIC 6300

Công ty lựa chọn OPTISONIC 6300, lưu lượng kế siêu âm kẹp ngoài ống. Thiết bị được sử dụng để xác minh lưu lượng kế nội tuyến và giám sát hiệu năng bơm. Công nghệ kẹp ngoài thích hợp cho các ứng dụng không thể hoặc không nên sử dụng lưu lượng kế nội tuyến; là giải pháp thay thế kinh tế khi cần hiệu suất lặp lại tốt và ổn định lâu dài, dù độ chính xác cực cao không nhất thiết bắt buộc.

  1. Cảm biến đặt trên đường ray thép không gỉ bền chắc, chịu được điều kiện ngoài trời, mưa lớn hoặc ngập lụt, có tùy chọn cảm biến dành cho môi trường chôn lấp hoặc khu vực nguy hiểm.
  2. Phiên bản mới của OPTISONIC 6300 được tối ưu hóa để đo ở cả đường ống mới/cũ với nhiều loại lớp phủ. Tín hiệu đo tốt đến mức không cần tháo lớp bitum bảo vệ để đo chính xác.
  3. Thiết kế cho phép lắp đặt nhanh: hai cảm biến mỗi đường ray gắn ngoài đường ống thu tín hiệu Z‑mode. Bộ chuyển đổi tín hiệu đặt ở vị trí thuận tiện, cho phép truy cập nhanh các chẩn đoán. Lưu lượng thực tế được truyền về phòng điều khiển qua tín hiệu 4–20 mA; cũng có thể lựa chọn giao thức fieldbus (HART®, Modbus, Profibus‑PA/DP, Fieldbus).

IV. Lợi ích cho khách hàng | Customer benefits

  1. Có được lưu lượng kế đáng tin cậy và tiết kiệm, đồng thời là công cụ dịch vụ hữu hiệu để đối chiếu lưu lượng nội tuyến và hiệu năng bơm.
  2. OPTISONIC 6300 đã giúp phát hiện một bơm bị lỗi, từ đó nâng cao hiệu quả hoạt động và thời gian hoạt động của nhà máy.
  3. Hệ thống ray cảm biến dễ dùng, lắp đặt nhanh mà không gián đoạn quá trình, không cần cắt đường ống, không lo rò rỉ.
  4. Do đo không xâm nhập, không cần xem xét vật liệu đường ống chịu mài mòn.
  5. KROHNE sở hữu danh mục thiết bị đo quá trình toàn diện cho cấp nước và nước thải, bao gồm lưu lượng kế nội tuyến cho các mục đích khác nhau, đảm bảo luôn có giải pháp phù hợp với yêu cầu kỹ thuật và thông số khách hàng.



🔗 Nguồn: Flow monitoring of wastewater for a sewage treatment plant
