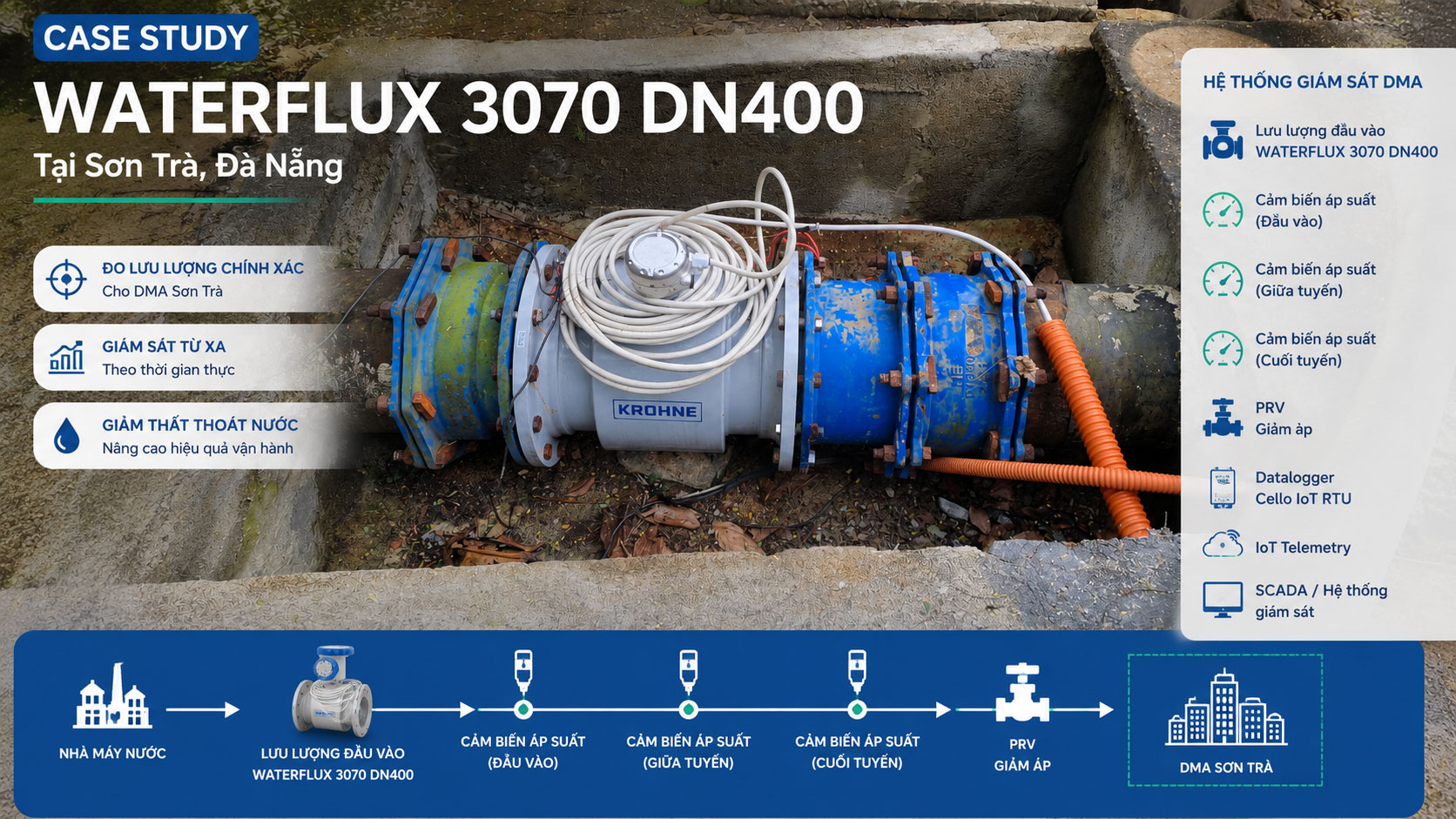

Case Study lắp đặt đồng hồ điện từ Krohne WATERFLUX 3070 DN400 tại khu vực giáp biển Sơn Trà, Đà Nẵng
Lắp đồng hồ điện từ tại khu vực giáp biển cần chú ý đến độ ẩm cao, hơi muối, vật tư phụ trợ, cáp tín hiệu, nối đất và điều kiện thủy lực tuyến ống. Case WATERFLUX 3070 DN400 tại Sơn Trà cho thấy lựa chọn đúng thiết bị và lắp đặt đúng kỹ thuật quyết định độ ổn định điểm đo.
I. Tổng quan dự án
Lắp đặt đồng hồ điện từ tại các khu vực giáp biển luôn là một bài toán cần được đánh giá kỹ hơn so với các vị trí thông thường trong đô thị. Môi trường có độ ẩm cao, hơi muối, nắng nóng, gió biển và điều kiện bảo trì thực tế đều có thể ảnh hưởng đến độ bền thiết bị, hệ thống cáp tín hiệu, điểm đấu nối và tính ổn định lâu dài của phép đo.
Trong case này, đồng hồ điện từ Krohne WATERFLUX 3070 DN400 được lắp đặt thực tế tại Bán đảo Sơn Trà, Đà Nẵng cho Công ty Cấp nước Đà Nẵng. Đây là vị trí có điều kiện môi trường đặc thù do nằm gần biển, đồng thời là điểm đo cần đảm bảo độ tin cậy trong vận hành hệ thống cấp nước.
Bài viết gốc của Lạc Việt ghi nhận hình ảnh thực tế của WATERFLUX 3070 tích hợp hệ thống MODBUS, đồng thời xem đây là thế hệ đầu tiên tích hợp công nghệ truyền dữ liệu này trong giải pháp chống thất thoát, thất thu nước tại Việt Nam. Tuy nhiên, trong phạm vi case study này, trọng tâm chính không phải là Modbus, mà là giải pháp lựa chọn và lắp đặt đồng hồ điện từ cho khu vực ven biển/giáp biển.

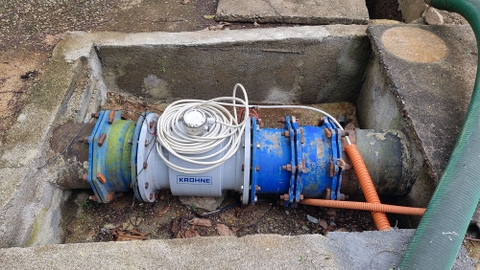

Hình 1: Đồng hồ điện từ Krohne WATERFLUX 3070 DN400 lắp đặt thực tế tại Bán đảo Sơn Trà, Đà Nẵng.
Xem thêm: Đồng hồ đo lưu lượng điện từ Krohne Waterflux 3070
II. Bối cảnh lắp đặt: Vì sao khu vực giáp biển cần đánh giá kỹ hơn?
Bán đảo Sơn Trà là khu vực có vị trí địa lý đặc thù, tiếp giáp biển và chịu ảnh hưởng trực tiếp của môi trường ven biển. Với thiết bị đo lưu lượng nước lắp đặt ngoài hiện trường, điều kiện này đặt ra nhiều yêu cầu kỹ thuật quan trọng.
Các yếu tố cần được xem xét gồm:
- Độ ẩm không khí cao;
- Hơi muối có khả năng ảnh hưởng đến kim loại, tủ kỹ thuật, đầu cáp và điểm đấu nối;
- Khả năng phát sinh oxy hóa tại các chi tiết phụ trợ nếu không được bảo vệ đúng cách;
- Điều kiện vận hành ngoài trời hoặc trong hố kỹ thuật;
- Yêu cầu đo ổn định trên tuyến ống có đường kính lớn;
- Khả năng tiếp cận để kiểm tra, bảo trì và tái kiểm định.
Với các vị trí như vậy, việc lựa chọn đồng hồ đo lưu lượng không nên chỉ dựa trên kích cỡ đường ống hoặc dải lưu lượng. Thiết bị cần phù hợp cả về độ ổn định phép đo, độ bền cơ khí, khả năng bảo vệ bộ chuyển đổi, phương án đấu nối và điều kiện bảo trì thực tế.

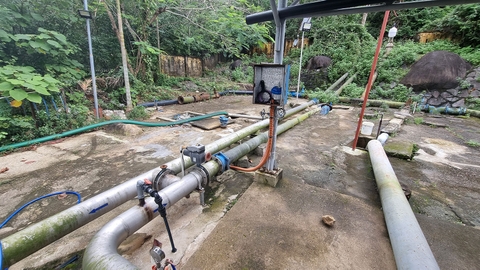

Hình 2: Khu vực lắp đặt gần biển yêu cầu đồng hồ đo lưu lượng có độ ổn định cao và phương án bảo vệ phù hợp.
Tham khảo nhóm các đồng hồ đo lưu lượng điện từ.
III. Thiết bị được lựa chọn: Krohne WATERFLUX 3070 DN400
Thiết bị sử dụng trong dự án là Krohne WATERFLUX 3070 DN400, dòng đồng hồ đo lưu lượng điện từ được thiết kế cho ứng dụng nước sạch, quản lý mạng lưới phân phối nước và tính toán thương mại. Trang sản phẩm của Lạc Việt cũng thể hiện WATERFLUX 3070 có các lựa chọn đường kính từ DN50 đến DN600, trong đó có DN400.
Với kích cỡ DN400, đồng hồ thường được sử dụng trên các tuyến ống có lưu lượng lớn hoặc điểm đo quan trọng trong mạng lưới. Đây là những vị trí cần dữ liệu ổn định để phục vụ quản lý sản lượng, theo dõi biến động lưu lượng và hỗ trợ kiểm soát thất thoát nước.
Thông tin chính của case
| Hạng mục | Thông tin |
|---|---|
| Thiết bị | Krohne WATERFLUX 3070 |
| Loại thiết bị | Đồng hồ đo lưu lượng điện từ |
| Kích cỡ | DN400 |
| Khu vực lắp đặt | Bán đảo Sơn Trà, Đà Nẵng |
| Đơn vị sử dụng | Công ty Cấp nước Đà Nẵng |
| Điều kiện môi trường | Khu vực giáp biển, độ ẩm cao, ảnh hưởng hơi muối |
| Mục tiêu chính | Đo lưu lượng nước ổn định trên tuyến ống quan trọng |
| Tính năng bổ sung | Hỗ trợ truyền dữ liệu Modbus phục vụ giám sát |
Xem chi tiết sản phẩm đồng hồ đo lưu lượng điện từ WATERFLUX 3070F pin | Krohne.
IV. Vì sao WATERFLUX 3070 phù hợp với ứng dụng tại khu vực ven biển?
1. Thiết kế chuyên biệt cho ngành nước
Không giống các dòng đồng hồ điện từ dùng chung cho nhiều môi trường công nghiệp, WATERFLUX 3070 được định hướng rõ cho ứng dụng nước sạch và mạng lưới cấp nước. Đây là yếu tố quan trọng vì ngành cấp nước yêu cầu thiết bị đo ổn định trong thời gian dài, ít can thiệp, dữ liệu đáng tin cậy và phù hợp với vận hành ngoài hiện trường.
Theo thông tin sản phẩm, WATERFLUX 3070 được giới thiệu là thiết bị all-in-one có khả năng tích hợp đồng thời lưu lượng, áp suất và nhiệt độ trong một thân đồng hồ. Với đơn vị vận hành cấp nước, việc có thêm dữ liệu áp suất và nhiệt độ giúp theo dõi trạng thái tuyến ống đầy đủ hơn, đặc biệt tại các khu vực có điều kiện vận hành phức tạp.
2. Phù hợp với điểm đo đường kính lớn DN400
Tuyến ống DN400 thường không phải là điểm đo phụ. Đây có thể là tuyến truyền tải, tuyến cấp chính hoặc điểm kiểm soát lưu lượng quan trọng trong mạng lưới. Vì vậy, đồng hồ tại vị trí này cần đảm bảo độ ổn định và độ tin cậy cao hơn.
Việc lựa chọn WATERFLUX 3070 DN400 cho thấy dự án ưu tiên giải pháp đo lưu lượng có tính chuyên dụng, phù hợp với yêu cầu của ngành nước thay vì chỉ lựa chọn thiết bị theo kích thước danh nghĩa.
3. Hạn chế rủi ro trong vận hành dài hạn
Ở khu vực giáp biển, vấn đề không chỉ là đồng hồ có đo được hay không, mà là thiết bị có duy trì được sự ổn định sau thời gian dài vận hành hay không. Những yếu tố như gioăng, mặt bích, bulông, cáp tín hiệu, hộp nối và tủ kỹ thuật đều cần được kiểm soát đồng bộ.
Một đồng hồ tốt cần đi kèm phương án lắp đặt tốt. Trong case tại Sơn Trà, yếu tố môi trường ven biển khiến việc khảo sát vị trí, kiểm tra tuyến ống, bảo vệ đấu nối và tổ chức bảo trì trở thành phần quan trọng của toàn bộ giải pháp.

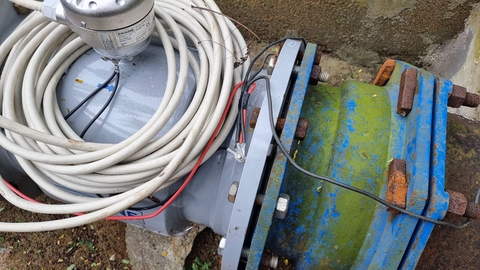

Hình 3: Cận cảnh đồng hồ Krohne WATERFLUX 3070 DN400 tại hiện trường lắp đặt.
Xem thêm dịch vụ đấu nối dây cáp đồng hồ đo lưu lượng điện từ.
V. Các lưu ý kỹ thuật khi lắp đồng hồ điện từ ở khu vực giáp biển
1. Kiểm tra vật tư phụ trợ và điểm tiếp xúc kim loại
Trong môi trường có hơi muối, các chi tiết kim loại phụ trợ như bulông, đai ốc, giá đỡ, tủ bảo vệ, bản mã hoặc phụ kiện lắp đặt cần được lựa chọn và kiểm tra cẩn thận. Nếu vật tư phụ trợ không phù hợp, nguy cơ oxy hóa hoặc xuống cấp có thể xuất hiện sớm hơn so với khu vực thông thường.
Đồng hồ là thiết bị chính, nhưng độ bền của cả điểm đo lại phụ thuộc vào toàn bộ cụm lắp đặt.
2. Bảo vệ cáp tín hiệu và hộp đấu nối
Với đồng hồ điện từ, tín hiệu đo và các đường cáp liên quan cần được thi công đúng kỹ thuật. Tại khu vực gần biển, điểm đấu nối cần được bảo vệ tốt để hạn chế hơi ẩm, nước mưa hoặc tác động môi trường.
Một số điểm cần chú ý:
- Hạn chế mối nối cáp ngoài trời;
- Kiểm tra độ kín của đầu cáp;
- Bố trí tuyến cáp gọn, tránh đọng nước;
- Bảo vệ tủ kỹ thuật hoặc hộp đấu nối;
- Kiểm tra lại tín hiệu sau khi hoàn thiện lắp đặt.
3. Đảm bảo điều kiện thủy lực trên tuyến ống
Đồng hồ điện từ cần được lắp ở vị trí đảm bảo dòng chảy ổn định. Trước khi lắp đặt, đội kỹ thuật cần kiểm tra hướng dòng chảy, tình trạng đầy ống, khoảng cách với van, co, tê, bơm hoặc các điểm gây nhiễu dòng.
Đây là yếu tố ảnh hưởng trực tiếp đến độ ổn định của phép đo. Một thiết bị tốt nhưng lắp ở vị trí thủy lực không phù hợp vẫn có thể cho dữ liệu không tối ưu.
4. Kiểm tra nối đất và chống nhiễu
Nối đất là hạng mục quan trọng khi lắp đồng hồ điện từ. Với các tuyến ống lớn, đặc biệt trong khu vực có tủ điện, bơm, biến tần hoặc thiết bị điều khiển, cần kiểm tra phương án nối đất để tín hiệu đo ổn định.
Đối với case có bổ sung truyền dữ liệu Modbus, việc chống nhiễu cho đường truyền tín hiệu cũng cần được thực hiện cẩn thận. Tuy nhiên, Modbus ở đây là phần hỗ trợ truyền dữ liệu, không thay thế cho yêu cầu cốt lõi là lắp đặt đúng kỹ thuật đồng hồ điện từ tại vùng giáp biển.
Tìm hiểu thêm: Giao thức Modbus RTU RS485 của đồng hồ đo lưu lượng
VI. Vai trò phụ trợ của Modbus trong case này
Trong dự án tại Sơn Trà, Modbus là một tính năng hỗ trợ thêm cho việc truyền dữ liệu và giám sát. Trọng tâm chính vẫn là lựa chọn đúng đồng hồ điện từ và triển khai đúng kỹ thuật cho môi trường gần biển.
Theo tài liệu kỹ thuật, Modbus RTU RS485 hỗ trợ truyền dữ liệu giữa thiết bị công nghiệp, phục vụ theo dõi, thu thập dữ liệu và tích hợp với các hệ thống như SCADA hoặc PLC. Với WATERFLUX 3070, thiết bị có thể gửi dữ liệu qua hệ thống Modbus RTU RS485 và hỗ trợ cảnh báo khi có thông số vượt ngưỡng quan trọng.
Trong thực tế vận hành, tính năng này giúp:
- Giảm phụ thuộc vào ghi chỉ số thủ công;
- Hỗ trợ theo dõi dữ liệu từ xa;
- Phục vụ kiểm tra tình trạng điểm đo;
- Tạo nền tảng cho quản lý mạng lưới cấp nước theo dữ liệu.
Tuy nhiên, để dữ liệu truyền về có giá trị, điều kiện đầu tiên vẫn là đồng hồ phải được lựa chọn đúng, lắp đặt đúng và vận hành ổn định tại hiện trường.

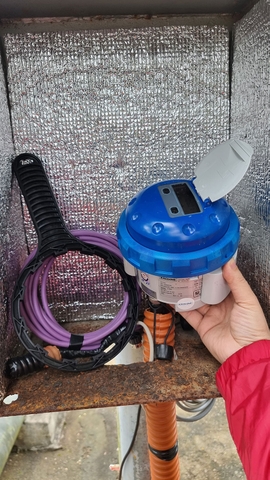

Hình 4: Converter kết nối tín hiệu hỗ trợ truyền dữ liệu từ đồng hồ về hệ thống giám sát vận hành.
Xem thêm: bộ chuyển đổi (converter) đồng hồ đo lưu lượng điện từ IFC 070 v3
VII. Giá trị thực tế đối với Công ty Cấp nước Đà Nẵng
Case lắp đặt tại Bán đảo Sơn Trà mang lại giá trị thực tế ở nhiều khía cạnh.
- Thứ nhất, đây là một điểm đo trên tuyến ống lớn DN400, giúp Công ty Cấp nước Đà Nẵng có cơ sở theo dõi lưu lượng tại khu vực có điều kiện vận hành đặc thù.
- Thứ hai, thiết bị được lựa chọn phù hợp với yêu cầu ngành nước, hỗ trợ đo ổn định và có thể bổ sung thêm dữ liệu áp suất, nhiệt độ trong cấu hình phù hợp.
- Thứ ba, vị trí lắp đặt giáp biển giúp case này trở thành một ví dụ có giá trị tham khảo cho các dự án tương tự tại Đà Nẵng, Quảng Nam, Khánh Hòa, Bà Rịa – Vũng Tàu, Quảng Ninh, Hải Phòng hoặc các khu vực ven biển khác.
- Thứ tư, việc tích hợp truyền dữ liệu giúp điểm đo không chỉ là nơi ghi nhận lưu lượng, mà còn có thể trở thành một phần của hệ thống giám sát vận hành hiện đại.
Đăng ký tư vấn qua phiếu yêu cầu báo giá online.
VIII. Bài học rút ra từ case lắp đặt đồng hồ điện từ tại vùng biển
Từ case WATERFLUX 3070 DN400 tại Sơn Trà, có thể rút ra một số kinh nghiệm quan trọng cho các dự án lắp đặt đồng hồ đo lưu lượng tại khu vực giáp biển:
- Không nên chỉ chọn đồng hồ theo đường kính ống; cần đánh giá thêm môi trường lắp đặt.
- Cần xem xét đồng bộ cả thiết bị, phụ kiện, cáp tín hiệu, hộp đấu nối và tủ bảo vệ.
- Vị trí lắp đặt phải đảm bảo điều kiện thủy lực phù hợp.
- Nối đất và chống nhiễu cần được kiểm tra kỹ với đồng hồ điện từ.
- Khu vực gần biển cần ưu tiên phương án bảo vệ lâu dài.
- Tính năng truyền dữ liệu như Modbus là lợi thế, nhưng không thay thế cho chất lượng lắp đặt cơ bản.
- Hình ảnh thực tế, hồ sơ lắp đặt và dữ liệu vận hành nên được lưu lại để phục vụ bảo trì và đánh giá sau này.
IX. Kết luận
Case lắp đặt đồng hồ điện từ Krohne WATERFLUX 3070 DN400 tại Bán đảo Sơn Trà, Đà Nẵng cho Công ty Cấp nước Đà Nẵng là một ví dụ tiêu biểu cho bài toán triển khai thiết bị đo lưu lượng tại khu vực giáp biển.
Giá trị của case không chỉ nằm ở việc sử dụng thiết bị Krohne hay cấu hình DN400, mà nằm ở cách lựa chọn giải pháp phù hợp với điều kiện thực tế: môi trường ven biển, tuyến ống lớn, yêu cầu đo ổn định, khả năng bảo trì và nhu cầu giám sát dữ liệu.
Với các công ty cấp nước đang vận hành tại khu vực ven biển, khu du lịch biển, bán đảo, đảo, cảng hoặc khu công nghiệp gần biển, việc lựa chọn đúng đồng hồ điện từ và triển khai đúng kỹ thuật sẽ giúp nâng cao độ tin cậy của điểm đo, giảm rủi ro trong vận hành và hỗ trợ tốt hơn cho công tác quản lý mạng lưới cấp nước.
Liên hệ Lạc Việt để được tư vấn lựa chọn đồng hồ điện từ Krohne WATERFLUX 3070, cấu hình DN phù hợp và phương án lắp đặt cho các khu vực giáp biển, ven biển hoặc môi trường vận hành đặc thù.
FAQ
1. Vì sao lắp đồng hồ điện từ tại vùng biển cần lưu ý hơn?
Vì khu vực giáp biển thường có độ ẩm cao, hơi muối và điều kiện môi trường dễ ảnh hưởng đến phụ kiện, cáp tín hiệu, điểm đấu nối và độ bền tổng thể của hệ thống lắp đặt.
2. WATERFLUX 3070 DN400 phù hợp với ứng dụng nào?
WATERFLUX 3070 DN400 phù hợp cho tuyến ống cấp nước có đường kính lớn, điểm đo sản lượng, tuyến truyền tải, trạm kiểm soát lưu lượng hoặc các vị trí quan trọng trong mạng lưới cấp nước.
3. Modbus có phải là yếu tố chính trong case này không?
Không. Trong case này, yếu tố chính là lắp đặt đồng hồ điện từ tại khu vực giáp biển. Modbus là tính năng hỗ trợ truyền dữ liệu và giám sát từ xa.
4. Cần kiểm tra gì trước khi lắp đồng hồ điện từ ở khu vực ven biển?
Cần kiểm tra vị trí lắp đặt, điều kiện đường ống, hướng dòng chảy, nối đất, cáp tín hiệu, vật tư phụ trợ, tủ bảo vệ và khả năng tiếp cận để bảo trì.
5. Case tại Sơn Trà có thể tham khảo cho khu vực nào khác?
Case này có thể tham khảo cho các hệ thống cấp nước tại khu vực ven biển, bán đảo, đảo, cảng, khu du lịch biển, khu công nghiệp gần biển hoặc các tuyến ống có điều kiện môi trường tương tự.
