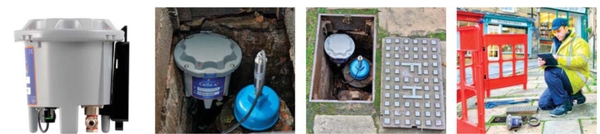

Bộ ghi nhận và truyền số liệu từ xa CELLO 4S (Hybrid: xung và modbus)
- Là một thiết bị đo đếm từ xa với khả năng mở rộng giao tiếp giữa máy với máy nhằm giảm chi phí vận hành và chi phí đầu tư của người sử dụng.
- Các tham số đo đạc tại hiện trường được theo dõi, ghi lại và truyền qua mạng IoT NB1 và mạng LTE Cat M1, cung cấp giải pháp đa ứng dụng toàn diện dành cho các công ty tiện ích và công nghiệp.
- 3 kênh chính gồm: 2 kênh lưu lượng (thuận, nghịch) và 1 kênh áp lực.
I. CÁC TÍNH NĂNG CHÍNH 📝
Sẵn sàng cho tương lai. Hỗ trợ công nghệ LTE Cat M1 và NB-IoT với mức năng lượng thấp đảm bảo thời lượng pin
- Linh hoạt trong tùy chọn giao tiếp hỗ trợ NB-IoT/LTE Cat M1
- Thiết kế hỗ trợ tùy chọn 2 kênh áp lực, 8 kênh tín hiệu số hoặc tín hiệu tương tự và Modbus RS485
- Hỗ trợ các tùy chọn cho tối đa 2 ngõ vào áp lực, 8 ngõ vào kỹ thuật số hoặc tương tự, người dùng có thể lập trình được các đầu vào, 2 nguồn 12V độc lập tích hợp dùng để cấp nguồn cho các thiết bị 4-20mA loại 2 dây.
- Giao tiếp Cello hai chiều với tính năng tự động điền đầy dữ liệu bị mất, đảm bảo độ tin cậy cao về dữ liệu và hỗ trợ cấu hình thiết bị từ xa.
- Thiết lập, giám sát và kiểm soát từ xa thông qua phần mềm PMAC được cài đặt tại máy tính khách hàng hoặc qua nền tảng web WaterCore.
- Điều khiển vòng kín cho van giảm áp, van duy trì áp suất và bơm với tốc độ thay đổi.
- Đo được nhiệt độ nước.
- Cảnh báo từng kênh theo ngưỡng hoặc theo đồ thị.
- Lấy mẫu giá trị áp lực liên tục vớI tần số 100 lần/giây, tính năng rất quan trọng để giúp kéo dài dòng đời của tài sản trong mạng lướI cấp nước.
- Thiết kế tiêu thụ năng lượng rất ít. Hỗ trợ bộ pin ngoài.
- Thiết kế c hắc chắn, có thể xách tay và chống nước theo tiêu chuẩn IP68.
- Cấp bảo vệ IP68
- Tương thích WITS protocol.
II. ĐẶC TÍNH KỸ THUẬT 🛠️
A. CÁC TÙY CHỌN CẤU HÌNH
1. Đầu vào
- 2i – Có thể cấu hình cho tối đa 2 đầu vào kỹ thuật số hoặc đầu vào analog.
- 1P2i – Có thể cấu hình cho một kênh áp lực và tối đa 2 đầu vào kỹ thuật số hoặc analog.
- 1P7i – Có thể cấu hình cho một kênh áp lực và tối đa 7 đầu vào kỹ thuật số hoặc analog.
- 2P2i – Có thể cấu hình cho tối đa hai đầu vào áp lực và tối đa 2 đầu vào kỹ thuật số.
- 8i – Có thể cấu hình cho tối đa 8 đầu vào kỹ thuật số hoặc analog; hỗ trợ cấp nguồn 12V
- Hỗ trợ giao tiếp chuẩn Modbus RS485
2. Cảm biến áp lực
- Chỉ có trên cấu hình 1P2i 1P7i & 2P2i
- Thang đo: 0 - 100 m, 0 - 200 m; 0 - 10 bar, 0 - 20 bar; 0 - 150 psi, 0 - 300 psi
- Có thể lập trình: Độ phân giải +/- 0.5% hoặc +/- 0.1%
Hỗ trợ ghi trung bình và ghi lại thống kê áp lực (tối thiểu, tối đa, trung bình, độ lệch chuẩn) trong khoảng thời gian ghi chép.
3. Đầu ra
Chỉ có trên cấu hình 1P7i & 8i: Hai đầu ra kỹ thuật số độc lập để điều khiển công suất bên ngoài và báo hiệu cảnh báo (Ở các mức 0 và 3V, mức hoạt động thấp, trở kháng đầu ra 100K) hoặc hai đầu ra12V được chuyển đổi riêng lẻ để cấp nguồn cho các vòng 4-20mA)
B. THÔNG SỐ TIÊU CHUẨN CHUNG 4S
1. Nguồn điện đầu vào
- Các loại tín hiệu có thể cấu hình: Điện áp, sự kiện, sự xáo trộn / trạng thái, đếm, tần số và thiết bị mã hóa.
- Kỹ thuật số: Các xung được tính hoặc ghi lại tại các khoảng thời gian đặt trước. Hỗ trợ Sự xáo trộn / trạng thái và thời gian sự kiện.
- Đầu vào tần số: Công tắc chuyển trạng thái hoặc ngõ xung logic, tần số tối đa 16 kHz, có thể lập trình thời gian lấy mẫu.
- Ngõ vào Analog: 0 - 2.5V, độ phân giải tiêu chuẩn 0.01V, <1mV với tùy chọn 8 kênh.
2. Modem
- Tích hợp Antenna bên trong: Tùy chọn Antenna rời bên ngoài.
- Hỗ trợ tần số IoT NB1 và tần số Cat M1.
- SIM: Người sử dụng có thể thay thế thẻ SIM.
3. Truyền dữ liệu
- Loại: Tần số IoT NB1 và Cat M1.
- Chu kỳ: 1 phút đến 1 tháng theo ngày giờ được lập trình.
Tùy chọn tính năng WITS (được cấu hình tại nhà máy)
4. Bộ nhớ
- Dung lượng: 512K, có thể phân bổ giữa các kênh theo yêu cầu (tối đa 64K mỗi kênh)
- Loại: Trạng thái rắn, không mất dữ liệu khi ngắt nguồn điện.
5. Đồng hồ
Loại: Đồng hồ thạch anh, tự điều chỉnh theo năm nhuận
– Tùy chọn định kỳ đồng bộ thời gian với hệ thống mạng.
6. Nguồn

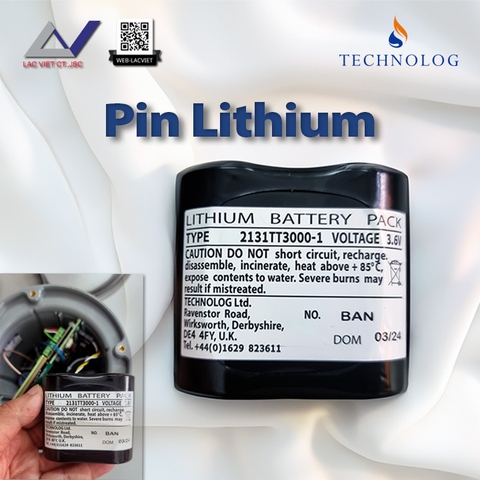

- Có thể thay thế bộ pin Lithium bên trong , tuổi thọ pin > 5 năm tùy thuộc vào chế độ sử dụng.
- Hỗ trợ Bộ pin ngoài Lithium dung lượng cao, người sử dụng có thể thay thế pin.
7. Ghi dữ liệu
- Chu kỳ ghi nhận dữ liệu: Có thể lập trình trong khoảng từ 1 giây đến 1 giờ
- Lưu trữ dữ liệu: Lưu trữ xoay vòng hoặc lưu trữ cho đến khi đầy.
8. Cảnh báo
- 4 báo động theo ngưỡng hoặc theo cấu hình với độ trễ và sai số, cho phép cấu hình độc lập trên mỗi kênh.
- Tuỳ chọn gửi dữ liệu một lần hoặc liên tục khi có cảnh báo .
9. Môi trường
- Nhiệt độ hoạt động: -20°C đến +50°C
- Cấp bảo vệ: IP68 (ngập nước 1 mét; thời gian > 24 giờ)
10. Kính thước
Kích thước (mm): 149 x 146.5 (h) Trọng lượng: 0.750kg

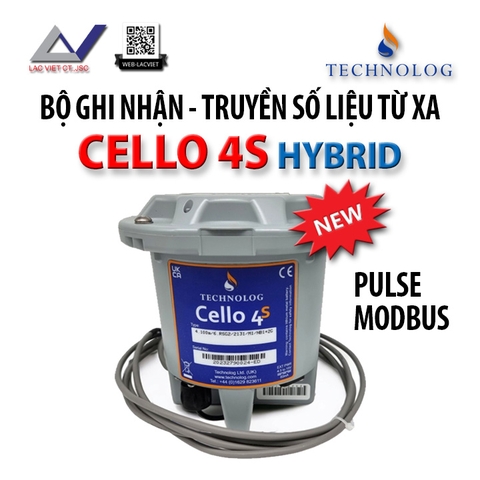

C. THÔNG SỐ KỸ THUẬT CELLO 4S Hybrid (Xung & Modbus)
- Hãng SX: Technolog – UK
- Model: Cello 4S Hybrid
- 2 kênh áp lực, 8 kênh tín hiệu số hoặc tín hiệu tương tự và Modbus RS485
- Truyền 2G- 4G/ NB-IoT
- Cấp bảo vệ IP 68
- Tích hợp cổng vào cho nguồn ngoài
- Có sẵn pin nội có thời gian sử dụng lên đến 5 năm
- Bảo hành: 12 tháng
1. NGUYÊN LÝ HOẠT ĐỘNG
- Hỗ trợ thêm Đọc theo giao thức Modbus, đọc chỉ số và lưu lượng trực tiếp từ thanh ghi của đồng hồ.
- Đọc đếm xung từ đồng hồ sau đó quy đổi ra lưu lượng và tính toán lưu lượng trung bình từ số xung đọc được
- Đảm bảo số liệu chính xác tuyệt đối.
2. DỮ LIỆU
- Giá trí áp lực (mét) – tính năng MAX- MIN Trung bình lấy mẫu tần số cao để giám sát tình trạng ống
- Lưu lượng tức thời (m3/h)
- Chỉ số tiêu thụ net (index)
- Chỉ số thuận
- Chỉ số ngược
- Sản lượng ngày
- Tự động cập nhật chỉ số index
3. CẢM BIẾN
- Mặc định 1 kênh áp lực.
- Tùy chọn 2 kênh áp lực.
- Ngõ ra DC – cấp nguồn từ Cello cho module Modbus Đồng hồ.
4. THÔNG TIN
- Dung lượng pin Logger (V) và nguồn pin ngoài.
- Điện áp pin đồng hồ qua Modbus
- Nhiệt độ tủ (độ C), mức sóng, dung lượng pin, hướng lắp đặt (góc hướng Cello đứng , nằm theo độ) , thông tin cột sóng, tọa độ cột sóng, chất lượng sóng xung quanh
- Cảnh báo Áp lực lưu lượng theo 4 mức cao, thấp, theo đồ thị ngày đêm
5. SỨC KHỎE ĐỒNG HỒ
Giám sát trạng thái tình trạng sức khỏe đồng hồ, Ống rỗng, mất kết nối sensor, lỗi kết nối đồng hồ.
6. QUẢN LÝ & CẢNH BÁO
- WaterCore/ Pmac
- Cài đặt cấu hinh Logger từ xa qua giao diện WEB

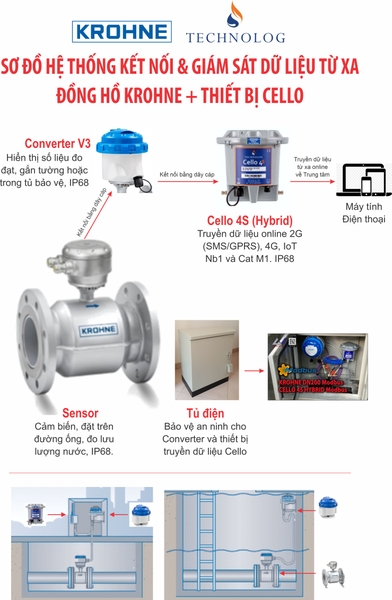

Sơ đồ hệ thống kết nối và truyền dữ liệu từ xa Krohne + Cello 4S (thế hệ mới)
Bản tiếng Anh
Bản tiếng Việt
