iDN Series Datalogger là bộ ghi và truyền dữ liệu chạy pin, truyền qua mạng 4G, đạt cấp bảo vệ IP68, dùng để số hóa đồng hồ nước và điểm đo áp lực trong mạng lưới cấp nước. Thiết bị nhận tín hiệu xung, 4–20 mA / 0–5 V và Modbus RTU (RS485) nên dùng được với cả đồng hồ cơ, đồng hồ điện từ và cảm biến áp lực đang có trên mạng. Dữ liệu được gửi về phần mềm FlowWas để giám sát, cảnh báo và chốt chỉ số tự động.

Đây là phương án chi phí đầu tư thấp, tùy biến cao khi cần đưa nhiều điểm đo lên online trong thời gian ngắn: vùng DMA, đồng hồ doanh nghiệp trong khu công nghiệp, đồng hồ khách hàng lớn hoặc điểm giám sát áp lực cuối mạng.

Tóm tắt nhanh
Truyền thông	4G, có anten ngoài cho hố van sóng yếu
Ngõ vào	Xung / trạng thái; 4–20 mA, 0–5 V; RS485 Modbus RTU
Phiên bản	S Type (đồng hồ khách hàng) và B Type (đồng hồ tổng, lưu lượng + áp lực)
Pin B Type	Khoảng 3 năm khi ghi 15 phút/lần, truyền 60 phút/lần, lắp ngoài đường trong điều kiện khí hậu Việt Nam
Phần mềm	FlowWas – máy chủ nhà sản xuất hoặc máy chủ chủ đầu tư, có bàn giao API

I. iDN giải quyết bài toán gì?

Tại nhiều công ty cấp nước và khu công nghiệp ở Việt Nam, phần lớn đồng hồ vẫn được đọc tay mỗi tháng. Cách làm này có bốn hạn chế:

Phát hiện thất thoát chậm: chỉ biết lượng nước mất sau khi chốt kỳ, không biết mất vào thời điểm nào.
Không có dữ liệu ban đêm: không theo dõi được lưu lượng đêm thấp nhất (MNF), là chỉ báo quan trọng của rò rỉ.
Thiết bị không đồng nhất: đồng hồ cơ, điện từ, siêu âm của nhiều hãng cùng tồn tại trên một mạng.
Không có điện tại điểm đo: hố đồng hồ nằm ngoài đường, ngập theo mùa, không kéo được nguồn.

iDN xử lý cả bốn điểm trên bằng cách gắn thêm datalogger lên đồng hồ đang lắp, không phải thay đồng hồ, không phải kéo điện. Mỗi điểm đo có biểu đồ tiêu thụ theo giờ, cảnh báo khi bất thường và chỉ số chốt tự động phục vụ hóa đơn.

II. Hai phiên bản iDN: S Type và B Type

Chu kỳ ghi và truyền dữ liệu là yếu tố quyết định chọn phiên bản, và ảnh hưởng trực tiếp đến tuổi thọ pin.

Tiêu chí	iDN S Type	iDN B Type
Dùng cho	Đồng hồ khách hàng, đồng hồ doanh nghiệp (chốt chỉ số, hóa đơn)	Đồng hồ tổng, cửa vào DMA / phân khu, điểm giám sát áp lực
Chu kỳ truyền	12–24 giờ/lần (khuyến nghị 24 giờ)	1 giờ/lần hoặc dài hơn
Chu kỳ ghi	Cấu hình theo nhu cầu	Tới 1 phút/lần
Ngõ vào	Xung / trạng thái từ bộ cảm biến chuyển đổi của đồng hồ	01 ngõ xung hoặc Modbus RTU + 01 ngõ analog (4–20 mA / 0–5 V)
Đo áp lực	Không	Tích hợp cảm biến áp lực
Tuổi thọ pin tham khảo	Dài hơn B Type do truyền thưa	Khoảng 3 năm (ghi 15 phút, truyền 60 phút, lắp ngoài đường, nhiệt độ cao)

Lưu ý về pin: tuổi thọ pin phụ thuộc chu kỳ ghi/truyền, chất lượng sóng di động và nhiệt độ môi trường. Ở nơi mát hơn hoặc truyền thưa hơn, pin dùng được lâu hơn. Chi phí thay pin định kỳ nên được tính vào chi phí vận hành ngay từ đầu (tham khảo hướng dẫn sử dụng và bảo quản pin Lithium).

Bộ nguồn ngoài iSL3600-SM (tùy chọn)

Với điểm cần truyền dày, có thể bổ sung bộ nguồn ngoài iSL3600-SM (3,6 VDC, 36.000 mAh) nạp bằng tấm pin năng lượng mặt trời, phù hợp điểm đặt tủ hoặc cột trên mặt đất, đủ nắng. Phương án nạp bằng tuabin nước thường áp dụng cho ống DN15; với ống lớn hơn cần xem xét theo điều kiện cụ thể.

III. Nguyên lý hoạt động và kiến trúc kết nối

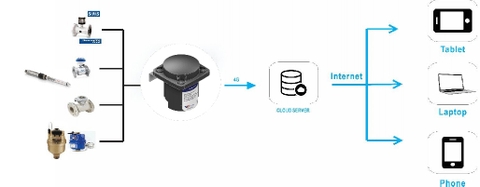

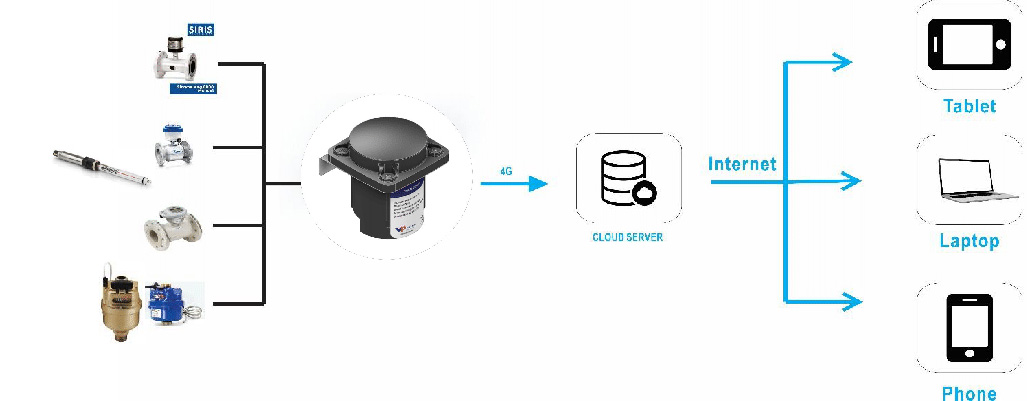

Sơ đồ kết nối iDN Series Datalogger: đồng hồ nước và cảm biến áp lực, truyền 4G về máy chủ, xem trên máy tính và điện thoại

Sơ đồ kết nối: đồng hồ và cảm biến tại hiện trường, iDN truyền 4G về máy chủ, người dùng xem trên máy tính, máy tính bảng, điện thoại.

1. Thu thập

Xung / trạng thái: đồng hồ cơ, đồng hồ siêu âm có ngõ xung (xem so sánh xung (Pulse) và Modbus RS485).
Analog 4–20 mA / 0–5 V: cảm biến áp lực, mực nước, chất lượng nước.
RS485 Modbus RTU: đồng hồ điện từ và thiết bị đo thông minh, đọc được chỉ số tổng, lưu lượng tức thời và trạng thái.

2. Lưu trữ

Dữ liệu được ghi vào bộ nhớ EEPROM, không mất khi mất nguồn. Khi sóng di động gián đoạn, dữ liệu vẫn được lưu và gửi bù ở lần kết nối sau.

3. Truyền và hiển thị

Truyền qua mạng 4G bằng giao thức HTTP / FTP về máy chủ FlowWas hoặc hệ thống SCADA của đơn vị vận hành.
Chu kỳ ghi và chu kỳ truyền cấu hình độc lập theo từng điểm đo.
Không phụ thuộc mạng 2G (đã tắt từ 15/9/2026) hay 3G (dự kiến dừng năm 2028).

IV. Phần mềm quản lý mạng lưới FlowWas

FlowWas truy cập qua trình duyệt web, không giới hạn số người dùng, có phân quyền theo cấp. Các nhóm chức năng chính:

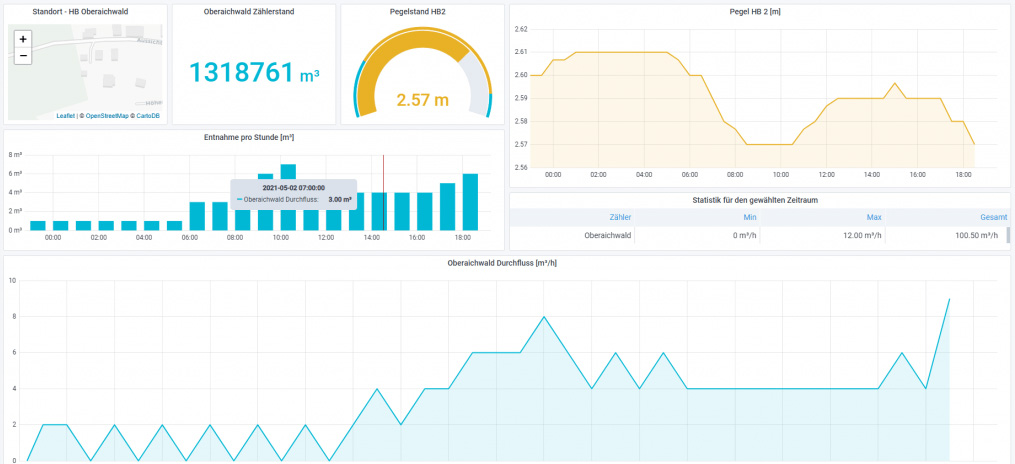

Xem nhanh điểm đo: dữ liệu hiện tại và lịch sử lưu lượng, áp lực, mức pin datalogger, sản lượng theo ngày.
Bản đồ mạng lưới: hiển thị điểm đo theo vị trí, trạng thái từng điểm.
Cảnh báo: lưu lượng bất thường, áp thấp / áp cao, mất tín hiệu, pin yếu.
Báo cáo: báo cáo tự động theo biểu mẫu, số liệu cân bằng nước theo vùng.
Tích hợp: chia sẻ dữ liệu cho hóa đơn (billing), GIS và hệ thống bên thứ ba qua API.

Tiêu chí	Máy chủ nhà sản xuất	Máy chủ chủ đầu tư
Hình thức	Thuê bao theo năm, tính theo thiết bị	Triển khai độc lập, không giới hạn bản quyền và người dùng
Quy mô	Theo số thiết bị đăng ký	Tối đa 1.000 thiết bị, kể cả thiết bị của bên thứ ba
Dữ liệu	Ký cam kết bảo mật dữ liệu	Bàn giao API, đào tạo chuyên viên của chủ đầu tư
Phù hợp	Triển khai nhanh, số điểm đo vừa và nhỏ	Đơn vị cần làm chủ dữ liệu, tích hợp hệ thống nội bộ

V. Ứng dụng thực tế

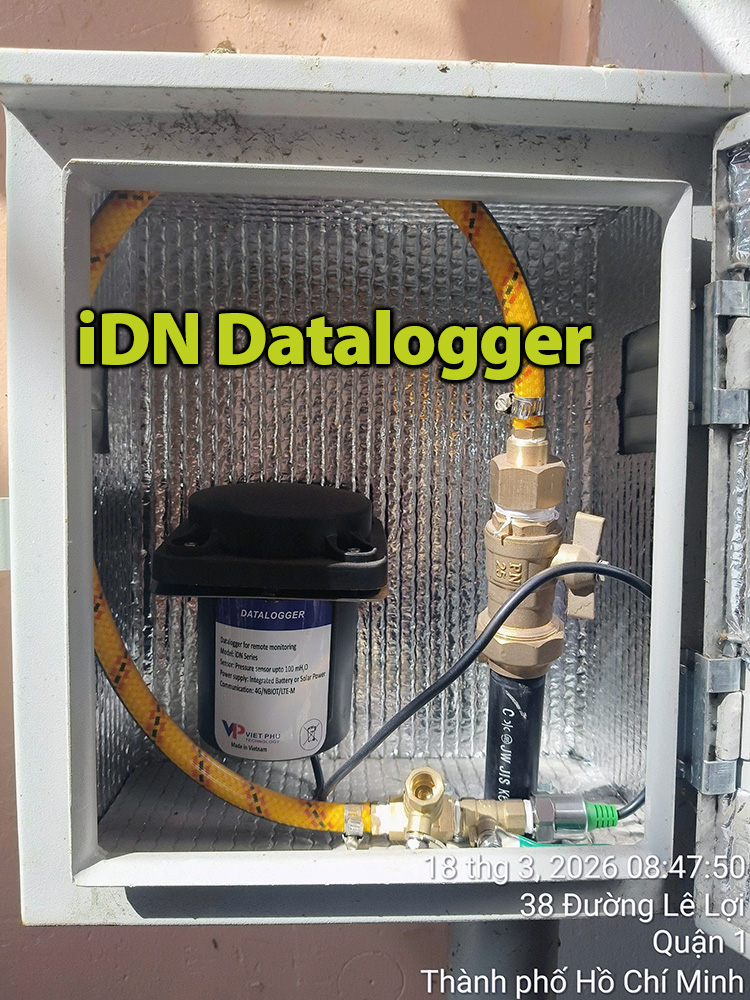

iDN Datalogger lắp đặt thực tế trong tủ điểm đo có đường lấy áp tại TP.HCM

iDN Datalogger lắp thực tế trong tủ điểm đo, kết nối đường lấy áp để giám sát áp lực.

1. DMA và giảm thất thoát nước (NRW)

Đặt iDN B Type tại cửa vào mỗi vùng DMA để ghi lưu lượng và áp lực theo giờ. Khi lưu lượng đêm trong khung 1h–4h tăng bất thường so với các ngày trước, phần mềm cảnh báo để đội dò rò khoanh vùng sớm. Xem thêm: giải pháp DMA và giảm thất thoát nước NRW, thất thoát, thất thu nước là gì.

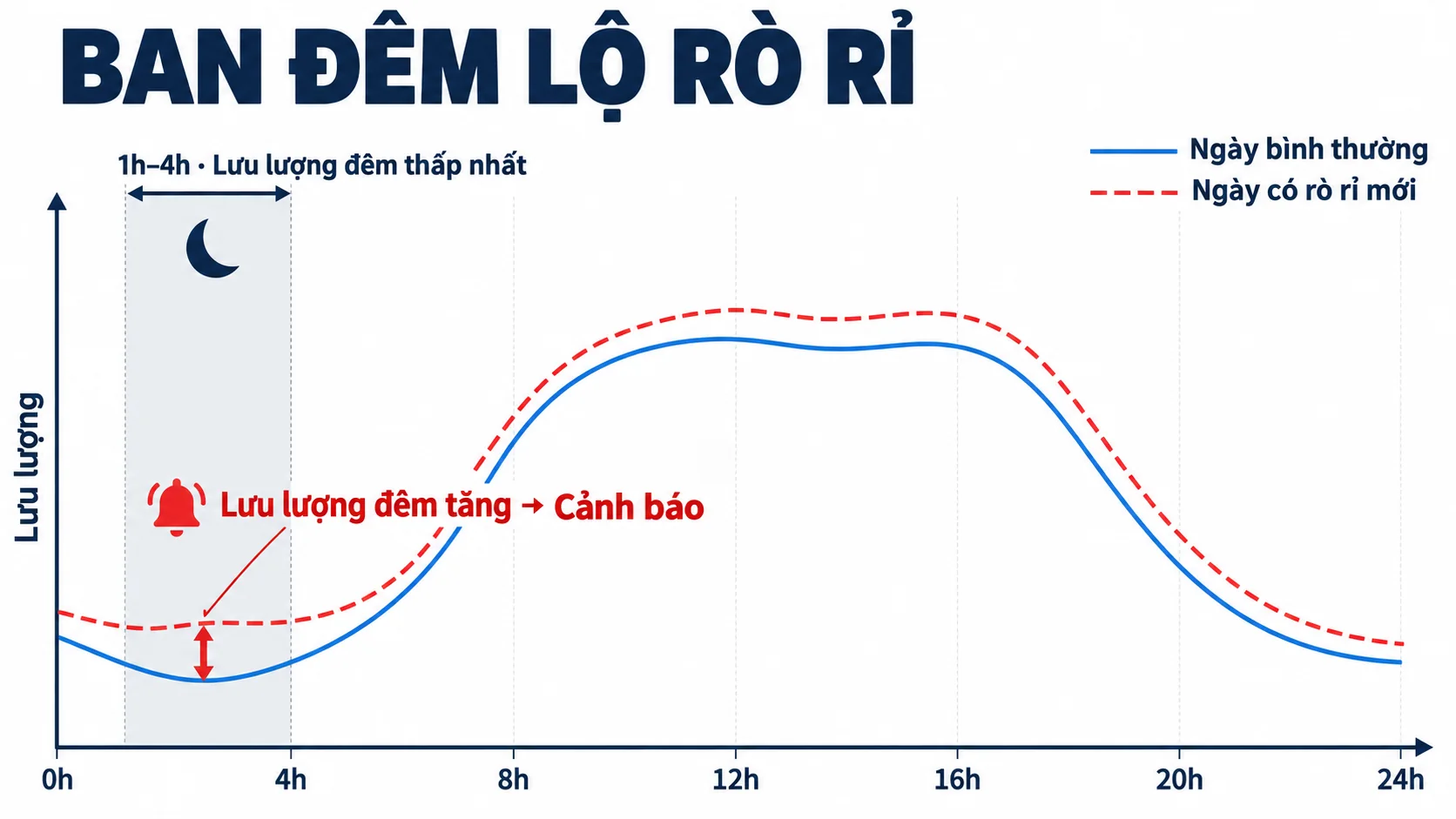

Biểu đồ lưu lượng đêm MNF tăng bất thường cần kiểm tra rò rỉ

Lưu lượng đêm tăng so với ngày bình thường là dấu hiệu cần kiểm tra rò rỉ trong vùng.

2. Khu công nghiệp: số hóa đồng hồ doanh nghiệp

Mỗi khu công nghiệp có thể chia thành bốn loại điểm đo: A điểm đấu nối mua nước, B đầu ra trạm bơm tăng áp, C cửa vào phân khu và D đồng hồ của từng doanh nghiệp. iDN S Type phù hợp cho điểm D (số lượng lớn, cần chốt chỉ số hóa đơn); B Type phù hợp cho điểm C cần thêm áp lực. Tại điểm A, B dùng để đối chứng sản lượng mua vào, nên dùng đồng hồ điện từ cấp chính xác cao kèm datalogger tần suất cao theo giải pháp đo đọc online nước khu công nghiệp.

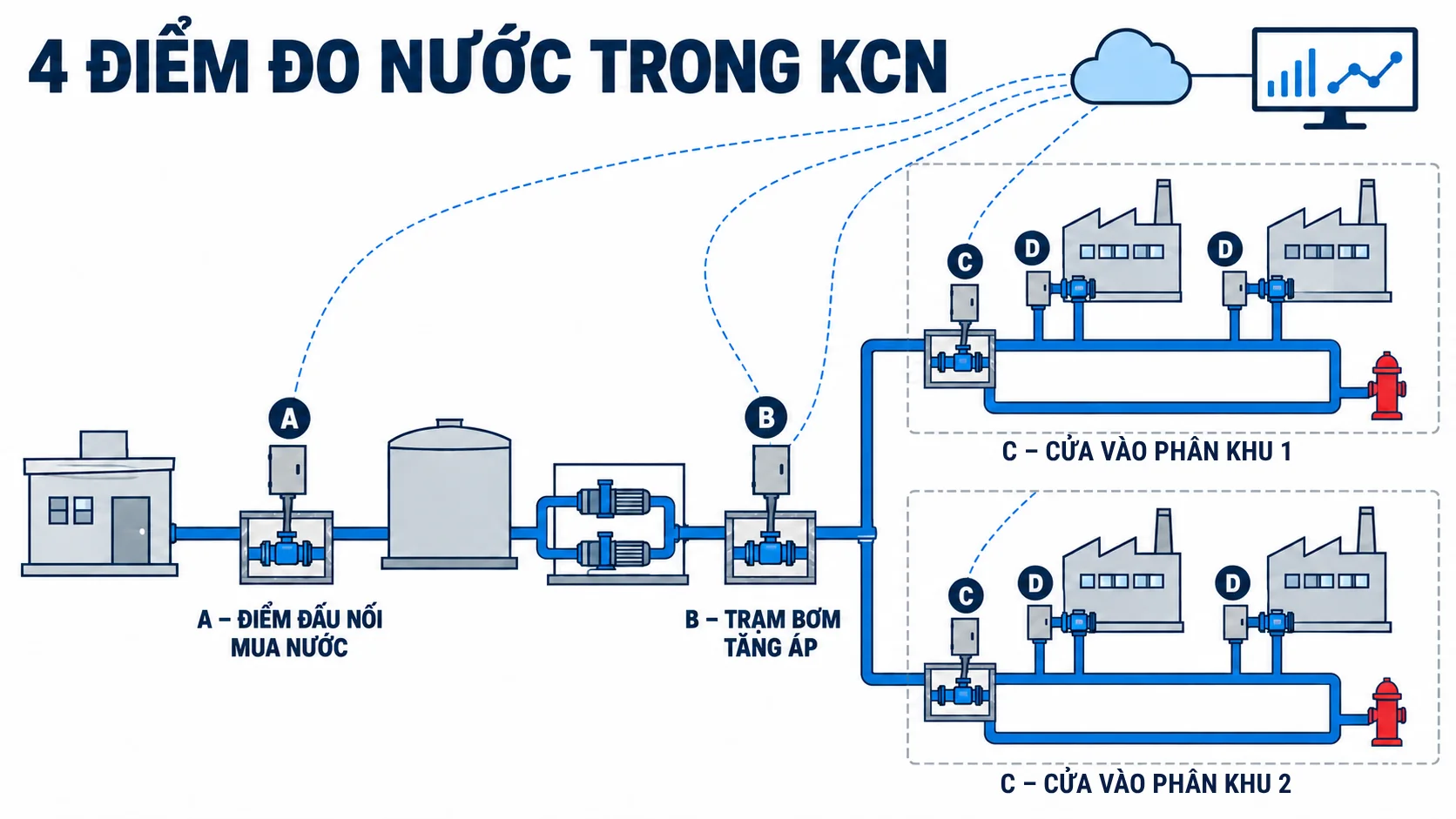

Sơ đồ bốn điểm đo nước A B C D trong khu công nghiệp

Bốn loại điểm đo trong khu công nghiệp. Tách rõ vai trò từng điểm giúp chọn đúng thiết bị và tối ưu chi phí.

3. Mạng lưới cấp nước đô thị và khách hàng lớn

Giám sát áp lực điểm bất lợi cuối mạng, phát hiện áp thấp, xung áp, vỡ ống (xem giám sát mạng lưới cấp nước đô thị).
Đọc từ xa đồng hồ khách hàng lớn: tòa nhà, bệnh viện, trường học, nhà máy (xem đo đọc từ xa AMR/AMI).

4. Nhà máy nước và trạm bơm

Ghi lưu lượng, áp lực đầu ra tại các trạm không có SCADA hoặc ở xa phòng điều khiển; dữ liệu có thể chia sẻ sang hệ thống SCADA hiện có qua API (xem giải pháp cho nhà máy nước và trạm xử lý).

VI. Thông số kỹ thuật chính

Thông số	Giá trị
Tín hiệu vào	Xung / trạng thái; 4–20 mA, 0–5 V; RS485 Modbus RTU
Truyền thông	4G; anten ngoài tùy chọn
Giao thức truyền	HTTP / FTP
Bộ nhớ	EEPROM, không mất dữ liệu khi mất nguồn
Cấp bảo vệ	IP68
Nhiệt độ làm việc	−20 °C đến +50 °C
Nguồn	Pin Lithium tích hợp; cổng nguồn ngoài (năng lượng mặt trời qua iSL3600-SM)
Đầu nối	M12 công nghiệp
Kích thước	105 × 105 × 105 mm
Khối lượng	Khoảng 300 g

Thông số chi tiết theo từng phiên bản cần đối chiếu catalogue và xác nhận của nhà sản xuất trước khi đưa vào hồ sơ thầu.

VII. Khi nào nên chọn iDN?

Phù hợp	Không phù hợp
Cần đưa nhiều đồng hồ hiện hữu lên online với chi phí thấp Điểm đo không có điện lưới, nằm trong hố van có nguy cơ ngập Mạng có nhiều loại đồng hồ, nhiều hãng Cần tùy biến cấu hình, phần mềm theo dự án	Vùng yêu cầu thiết bị chống cháy nổ (Ex) Ứng dụng điều khiển cần dữ liệu dưới 1 giây Điểm đo thương mại sản lượng lớn cần đồng hồ cấp chính xác cao và hồ sơ kiểm định đầy đủ: nên dùng đồng hồ điện từ chuyên dụng

So sánh nhanh với gói WATERFLUX 3070 F + Cello 4S

Tiêu chí	iDN + FlowWas	WATERFLUX 3070 F + Cello 4S + Viwater
Cách làm	Gắn datalogger lên đồng hồ hiện hữu	Lắp đồng hồ điện từ mới kèm datalogger
Chi phí đầu tư	Thấp, phù hợp triển khai diện rộng	Cao hơn, tập trung vào điểm đo quan trọng
Độ chính xác	Phụ thuộc đồng hồ hiện hữu	Theo đồng hồ điện từ mới, ổn định ở lưu lượng thấp
Vị trí phù hợp	Điểm D, đồng hồ khách hàng, điểm áp lực	Điểm A, B (đối chứng sản lượng), cửa vào phân khu quan trọng

Hai gói có thể kết hợp trong cùng một dự án: đồng hồ điện từ cho điểm mua nước và trạm bơm, iDN cho số đông đồng hồ doanh nghiệp. Khi kết hợp, cần thống nhất dữ liệu về một phần mềm; khả năng tích hợp sẽ được xác nhận ở giai đoạn thiết kế. Tham khảo: sơ đồ kết nối WATERFLUX 3070 F + Cello 4S, datalogger Cello 4S.

VIII. Lưu ý triển khai

1. Lỗi thường gặp và cách phòng

Lỗi	Cách phòng
Sai hệ số xung (lít/xung)	Lấy hệ số theo nhãn đồng hồ, đối chiếu chỉ số đồng hồ với chỉ số phần mềm sau 24–48 giờ
Nhiễu tín hiệu 4–20 mA	Dùng cáp chống nhiễu, tiếp địa đúng, tách cáp tín hiệu khỏi cáp động lực
Đọc Modbus sai	Xác nhận địa chỉ thiết bị, tốc độ truyền, bảng thanh ghi của đồng hồ trước khi lắp (xem chuẩn giao tiếp công nghiệp)
Mất kết nối 4G	Khảo sát sóng tại hố, kiểm tra APN của SIM, dùng anten ngoài với hố sâu hoặc nắp gang dày
Pin hết sớm hơn dự kiến	Đặt chu kỳ truyền đúng nhu cầu, theo dõi mức pin trên phần mềm, lập kế hoạch thay pin chủ động

2. Thông tin cần gửi để được tư vấn cấu hình

Danh sách đồng hồ: loại, hãng, DN, có ngõ xung / Modbus hay chưa
Vị trí lắp: hố van, tủ, ngoài đường; nguy cơ ngập
Nhu cầu: chốt chỉ số hóa đơn, giám sát DMA, giám sát áp lực
Chu kỳ ghi / truyền mong muốn
Phương án phần mềm: máy chủ nhà sản xuất hay máy chủ riêng

Lạc Việt đề xuất thí điểm 5–10 điểm trong 1 tháng để đối chiếu chỉ số đồng hồ với phần mềm, đánh giá chất lượng sóng và mức tiêu hao pin thực tế trước khi triển khai diện rộng.

IX. Câu hỏi thường gặp

1. iDN có dùng được với đồng hồ cơ không có ngõ xung không?

Cần bổ sung bộ cảm biến chuyển đổi tín hiệu phù hợp với đồng hồ. Một số dòng đồng hồ cơ có sẵn tùy chọn cảm biến xung, ví dụ cảm biến HRI cho đồng hồ cơ Sensus. Với các hãng khác, cần khảo sát model cụ thể.

2. iDN dùng mạng gì? Có bị ảnh hưởng khi tắt 2G, 3G không?

iDN truyền qua mạng 4G nên không phụ thuộc 2G (đã tắt từ 15/9/2026) hay 3G (dự kiến dừng năm 2028). SIM 4G và gói cước do chủ đầu tư trang bị; gói phổ thông tham khảo khoảng 10.000–20.000 đồng/tháng, tùy nhà mạng.

3. Pin dùng được bao lâu?

B Type khoảng 3 năm khi ghi 15 phút/lần, truyền 60 phút/lần, lắp ngoài đường trong điều kiện khí hậu Việt Nam. S Type truyền thưa hơn nên pin dùng lâu hơn. Điểm cần truyền dày có thể dùng thêm bộ nguồn năng lượng mặt trời.

4. Dữ liệu có chuyển sang hệ thống hóa đơn hoặc SCADA hiện có được không?

Có, qua API của FlowWas. Với phương án máy chủ chủ đầu tư, API được bàn giao kèm đào tạo để đơn vị tự chia sẻ dữ liệu với hệ thống khác.

5. Có thể thử trước khi đầu tư toàn bộ không?

Có. Lạc Việt khuyến nghị thí điểm 5–10 điểm trong 1 tháng, đánh giá xong mới mở rộng.
