Cấu tạo cơ bản đồng hồ đo nước dạng điện từ
Đồng hồ đo nước dạng điện từ chia làm 2 bộ phận chính:
- Phần thân đồng hồ Sensor 3000
- Bộ hiển thị IFC 070
2 bộ phận này có dạng gắn liền hoặc dạng gắn rời nhau.
I. PHẦN THÂN ĐỒNG HỒ
Nhiệm vụ chính của phần thân đồng hồ là ghi nhận và đo lường lượng nước đi qua đồng hồ.

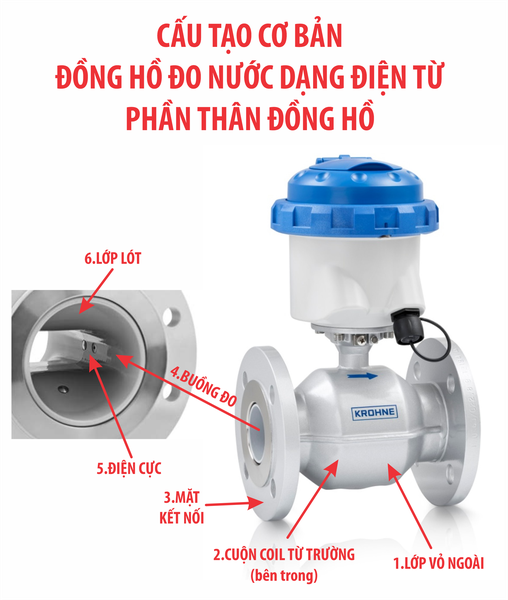

Phần thân đồng hồ đo lưu lượng dạng điện từ gồm 5 phần chính như sau:
- Lớp vỏ ngoài (Housing): Đây là phần bên ngoài của đồng hồ đo lưu lượng, có chức bảo vệ các phần bên trong của đồng hồ khỏi tác động từ môi trường bên ngoài và đảm bảo tính bền vững của thiết bị. Lớp sơn phủ bằng chất liệu từ cơ bản đến đặc biệt cho các ứng dụng lắp ngoài dàn hay chôn dưới đất.
- Cuộn coil từ trường: Đây là một cuộn dây có tính năng tạo ra một trường từ để đo lưu lượng nước ứng dụng theo nguyên tắc định luật Faraday. Khi các electron tự do có trong nước hoặc môi chất khác (có độ dẫn điện) di chuyển qua một từ trường sẽ sinh ra dòng điện cảm ứng, lưu tốc càng nhanh dòng điện sinh ra càng lớn.
- Mặt kết nối: Đây là phần được kết nối với đường ống nước. Mặt kết nối có chức năng kết nối đồng hồ đo lưu lượng với hệ thống đường ống nước. Nó được thiết kế để đảm bảo sự kín đáo và độ chính xác của việc đo lưu lượng nước.
- Buồng đo: Đây là phần trong đồng hồ đo lưu lượng nơi nước chảy qua. Buồng đo sử dụng vật liệu thép không gỉ, không có từ tính và thường có hình dạng trụ tròn hoặc một số hình dạng đặc biệt khác như hình chữ nhật, dạng côn,... để tạo ra điều kiện lưu chuyển nước tối ưu và đảm bảo tính chính xác trong việc đo lưu lượng.
- Điện cực (sensor): Điện cực được sử dụng để cảm nhận và ghi nhận dòng điện cảm ứng tạo ra bởi nước chảy qua buồng đo. Vật liệu điện cực được lựa chọn và sử dụng phù hợp (chống ăn mòn tốt) với môi chất cần đo.
- Lớp lót: Đây là một phần quan trọng trong buồng đo của đồng hồ đo lưu lượng. Lớp lót bên trong thường được làm bằng vật liệu không bị ảnh hưởng bởi tác động của nước và chịu được điều kiện môi trường khắc nghiệt. Chức năng chính của lớp lót bên trong là giảm ma sát và làm cho bề mặt trong buồng đo mượt mà, đảm bảo lưu chuyển nước dễ dàng và không gây cản trở cho quá trình đo lưu lượng lâu dài.
Các phần trên là những thành phần cơ bản trong phần thân đồng hồ đo lưu lượng dạng điện từ, đảm bảo việc đo lưu lượng nước chính xác và hiệu quả.
II. BỘ HIỂN THỊ
Bộ hiển thị hay Bộ chuyển đổi (converter/transmitter) có nhiệm vụ chính là:
- Cấp nguồn cho cuộn dây từ trường của của cảm biến,
- Đọc và chuyển đổi dòng điện cảm ứng từ điện cực thành tốc độ dòng chảy.
- Hiển thị và lưu trữ các thông tin về lưu lượng đã đo.
- Xuất các tín hiệu ra như xung, dòng, Modbus,...
- Chuẩn đoán một số lỗi thiết bị.

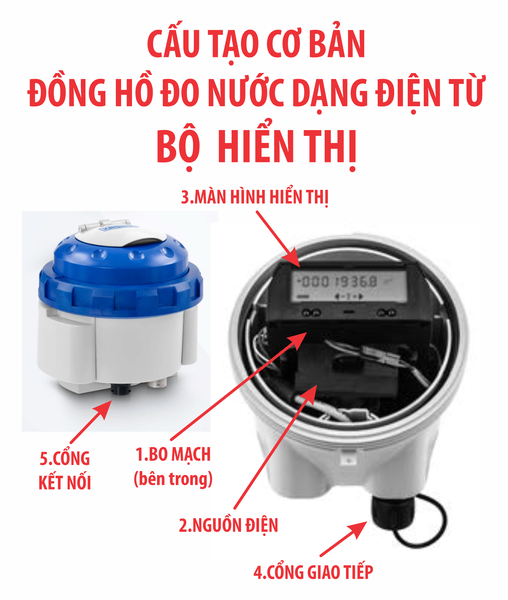

Bộ hiển thị của đồng hồ đo lưu lượng dạng điện từ gồm 5 phần chính như sau:
- Bo mạch điện tử: Đây là phần chứa các linh kiện điện tử và mạch điều khiển của đồng hồ. Bo mạch điện tử có nhiệm vụ xử lý dữ liệu và điều khiển các chức năng của đồng hồ. Cấp nguồn cho cuộn dây từ trường của của cảm biến, đọc và chuyển đổi dòng điện cảm ứng từ điện cực thành tốc độ dòng chạy. Ngoài ra còn có chức năng chuẩn đoán một số lỗi của thiết bị.
- Nguồn điện: Đồng hồ đo lưu lượng dạng điện từ cần nguồn điện để hoạt động. Nguồn điện có thể được cung cấp từ nguồn AC hoặc nguồn DC tương ứng. Nguồn điện gắn thêm bên ngoài hoặc nguồn điện năng lượng mặt trời. Nguồn điện cung cấp năng lượng cho boarch mạch và các thành phần điện tử khác của đồng hồ.
- Màn hình hiển thị: Đây là phần hiển thị số liệu lưu lượng nước đã đo được. Màn hình hiển thị thường là một màn hình số hoặc màn hình LCD, hiển thị thông tin về lưu lượng nước theo các đơn vị đo lường như lít, mét khối, hoặc gallon. Ngoài ra, màn hình có thể hiển thị các thông số khác như áp suất nước, nhiệt độ và các thông tin liên quan khác. Trên màn hình hiển thì thường có các nút bấm thao tác để cài đặt các thông số của thiết bị.
- Cổng giao tiếp: Đồng hồ đo lưu lượng dạng điện từ có thể được trang bị một cổng giao tiếp để truyền dữ liệu đo lường đến hệ thống quản lý hoặc thiết bị khác. Cổng giao tiếp có thể là cổng RS485, cổng Modbus, cổng điện thoại, hoặc các giao thức giao tiếp khác. Qua cổng giao tiếp, dữ liệu lưu lượng nước có thể được chuyển đến hệ thống quản lý nước tự động hoặc được sử dụng để kết nối với các thiết bị và hệ thống khác trong mạng lưới.
- Cổng kết nối cảm biến: Chỉ áp dụng với dòng gắn rời. Có chức năng để kết nối (dây coil, dây điện cực) từ cảm biến lên bộ hiển thị.
Các phần trên đóng vai trò quan trọng trong bộ hiển thị của đồng hồ đo lưu lượng dạng điện từ, giúp xử lý và hiển thị dữ liệu lưu lượng nước một cách chính xác và tiện lợi, đồng thời cung cấp khả năng truyền dữ liệu đo lường cho các hệ thống và thiết bị khác.
Note: Bài viết sử dụng hình ảnh minh họa của đồng hồ đo lưu lượng điện từ Waterflux 3070 của Hãng Krohne, Germany
