Cấu hình DMA chuẩn cho mạng lưới cấp nước

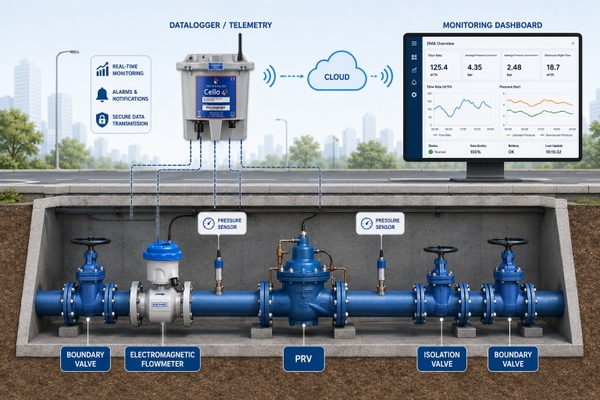

Cấu hình DMA chuẩn là tổ hợp 5 thành phần gồm flowmeter, pressure logger, PRV, datalogger và dashboard. Mục tiêu là đo lưu lượng, giám sát áp lực, điều áp, truyền dữ liệu và phân tích tập trung để phát hiện rò rỉ, theo dõi MNF và giảm thất thoát nước hiệu quả.

Trong nhiều dự án giảm thất thoát nước, DMA chỉ phát huy hiệu quả khi được cấu hình đúng ngay từ giai đoạn thiết kế. Chỉ lắp flowmeter là chưa đủ, vì đơn vị vận hành còn cần theo dõi áp lực, điều áp, truyền dữ liệu và phân tích tập trung để xác định nước mất ở đâu, mất bao nhiêu và vào thời điểm nào. Bài viết này trình bày cấu hình DMA chuẩn với 5 thành phần gồm flowmeter, pressure logger, PRV, datalogger và dashboard. Nội dung giúp kỹ sư, tư vấn và đơn vị cấp nước lựa chọn thiết bị phù hợp, triển khai đồng bộ và nâng cao hiệu quả kiểm soát NRW.

I. DMA là gì và vì sao cần cấu hình chuẩn?

1. Khái niệm DMA

DMA là khu vực mạng lưới cấp nước được tách biệt bằng các van cô lập, có một hoặc vài điểm cấp nước đầu vào được gắn thiết bị đo lưu lượng và áp lực. Mục đích là kiểm soát lượng nước vào – ra của từng vùng, từ đó xác định mức thất thoát và phát hiện bất thường.

Nếu cần hiểu sâu hơn về DMA và cách phân vùng mạng lưới, có thể tham khảo bài DMA là gì? Giải pháp giám sát mạng lưới cấp nước.

2. Vì sao phải cấu hình đúng?

Nhiều dự án DMA không đạt hiệu quả mong muốn vì:

• Chỉ lắp flowmeter nhưng không có pressure logger → không đánh giá được tương quan lưu lượng – áp lực.
• Không có PRV → áp lực dư gây tăng rò rỉ, đặc biệt vào ban đêm.
• Không có datalogger/telemetry → phải đọc thủ công, dữ liệu không liên tục.
• Không có dashboard → dữ liệu rời rạc, không phân tích được MNF (lưu lượng đêm tối thiểu) và xu hướng thất thoát.

Một cấu hình DMA chuẩn phải đồng bộ 5 thành phần: flowmeter – pressure logger – PRV – datalogger – dashboard.

II. Thành phần 1: Flowmeter – Đo lưu lượng đầu vào DMA

1. Vai trò

Flowmeter tại điểm vào DMA là thiết bị cốt lõi, đo tổng lượng nước cấp vào vùng theo thời gian thực. Dữ liệu lưu lượng được dùng để:

• Tính toán lượng nước cấp vào DMA theo giờ, ngày, tháng.
• Xác định MNF – chỉ số quan trọng nhất để đánh giá thất thoát nước vật lý ban đêm.
• So sánh với lượng nước tiêu thụ hợp lệ để tính NRW (Non-Revenue Water – nước không doanh thu).
• Phát hiện bất thường: lưu lượng tăng đột biến, rò rỉ mới, vỡ ống.

2. Lựa chọn flowmeter cho DMA

Với DMA mạng lưới cấp nước, hai nhóm flowmeter phổ biến:

Flowmeter điện từ (electromagnetic flowmeter):

• Phù hợp cho nước sạch có độ dẫn điện ≥ 5 µS/cm.
• Không gây tổn áp.
• Độ chính xác cao (thường ±0.2% đến ±0.5% giá trị đo).
• Dải đo rộng, phù hợp với biến động lưu lượng ngày – đêm.
• Cần nguồn điện tại điểm đo hoặc dùng phiên bản chạy pin nếu không có điện lưới.

Với các điểm DMA cần Đồng hồ đo lưu lượng điện từ Waterflux 3070, Lạc Việt cung cấp các dòng flowmeter KROHNE phù hợp cho cả nhà máy nước và mạng lưới cấp nước đô thị.

Hình ảnh Flowmeter điện từ KROHNE WATERFLUX 3070 dùng pin cho điểm đo DMA mạng lưới cấp nước

Đồng hồ nước cơ (Woltman/đa tia) kết hợp đầu phát xung:

• Chi phí thấp hơn flowmeter điện từ.
• Phù hợp với các DMA nhỏ, ngân sách hạn chế.
• Cần gắn thêm đầu phát xung hoặc module đọc từ xa để truyền dữ liệu.
• Độ chính xác và dải đo thường hẹp hơn flowmeter điện từ.

3. Tiêu chí chọn flowmeter cho DMA

III. Thành phần 2: Pressure Logger – Giám sát áp lực mạng lưới

1. Vai trò

Pressure logger (cảm biến áp lực kết hợp ghi dữ liệu) giám sát áp lực tại một hoặc nhiều điểm trong vùng DMA. Dữ liệu áp lực phục vụ:

• Đánh giá mức áp lực trung bình và biến động theo giờ.
• Phát hiện áp lực dư vào ban đêm – nguyên nhân chính gây tăng rò rỉ.
• Xác định điểm bất lợi (critical point) – nơi áp lực thấp nhất, ảnh hưởng dịch vụ cấp nước.
• Làm căn cứ để cài đặt và đánh giá hiệu quả PRV.
• Phối hợp với dữ liệu lưu lượng để phân tích tương quan lưu lượng – áp lực.

2. Vị trí lắp đặt khuyến nghị

• Điểm đại diện (AZP – Average Zone Point): phản ánh áp lực trung bình của vùng.
• Điểm bất lợi (critical point): nơi áp lực thấp nhất, thường ở cuối mạng hoặc vị trí cao nhất.
• Sau PRV: theo dõi áp lực đầu ra sau van điều áp.
• Trước PRV: theo dõi áp lực đầu vào, đánh giá biên độ giảm áp.

Nếu dự án cần giám sát áp lực tại nhiều điểm trong mạng lưới, có thể tham khảo thêm thiết bị đo áp suất đường ống nước phù hợp cho từng vị trí đo.

3. Tiêu chí chọn pressure logger

IV. Thành phần 3: PRV – Van điều áp giảm thất thoát

1. Vai trò

PRV (Pressure Reducing Valve – van giảm áp) là thành phần kiểm soát áp lực đầu vào DMA, giữ áp lực ở mức phù hợp để:

• Giảm áp lực dư, đặc biệt vào ban đêm khi nhu cầu thấp.
• Giảm tỷ lệ rò rỉ – áp lực càng cao, rò rỉ càng lớn (quan hệ áp lực – rò rỉ).
• Kéo dài tuổi thọ ống và phụ kiện.
• Giảm nguy cơ vỡ ống.
• Ổn định dịch vụ cấp nước cho khách hàng trong vùng.

2. Phương pháp điều áp phổ biến

• Fixed outlet (áp lực đầu ra cố định): đơn giản, phù hợp DMA có nhu cầu ổn định.
• Time-modulated (điều áp theo thời gian): giảm áp vào ban đêm, tăng áp ban ngày, phù hợp DMA có biến động nhu cầu lớn.
• Flow-modulated (điều áp theo lưu lượng): tự động điều chỉnh áp theo nhu cầu thực tế, hiệu quả nhất nhưng cần controller và tín hiệu lưu lượng.

3. Lưu ý kỹ thuật khi chọn PRV

• Phải đảm bảo áp lực tại điểm bất lợi (critical point) luôn đạt yêu cầu tối thiểu phục vụ dịch vụ.
• PRV cần kết hợp với pressure logger ở cả đầu vào và đầu ra.
• Dữ liệu áp lực và lưu lượng phải được ghi liên tục để đánh giá hiệu quả điều áp.
• Với PRV điều áp nâng cao (time-modulated, flow-modulated), cần controller và kết nối dữ liệu từ flowmeter.

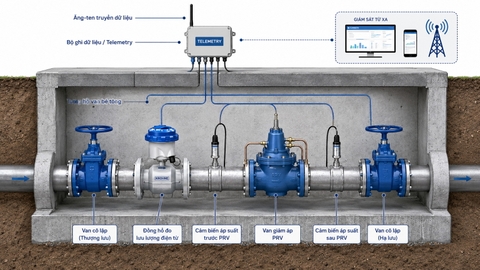

Hình ảnh: Sơ đồ PRV tại điểm vào DMA, kết hợp flowmeter trước PRV, pressure logger sau PRV, datalogger truyền dữ liệu

V. Thành phần 4: Datalogger – Ghi và truyền dữ liệu

1. Vai trò

Datalogger là thiết bị ghi nhận dữ liệu từ flowmeter và pressure logger, sau đó truyền về trung tâm giám sát. Không có datalogger, dữ liệu lưu lượng và áp lực chỉ tồn tại tại hiện trường, không thể phân tích liên tục và theo dõi xu hướng.

Với các điểm DMA ở xa, không thuận tiện kéo cáp tín hiệu, datalogger cho ngành nước giúp truyền dữ liệu về trung tâm vận hành mà không cần nhân viên đến ghi chỉ số thủ công.

2. Chức năng chính

• Ghi dữ liệu lưu lượng (tổng, tức thời) và áp lực theo chu kỳ cài đặt (thường 5–15 phút).
• Truyền dữ liệu về server/cloud qua 2G/3G/4G, NB-IoT hoặc LoRa tùy hạ tầng.
• Lưu trữ dữ liệu cục bộ (internal memory) đề phòng mất sóng.
• Cảnh báo khi giá trị vượt ngưỡng (lưu lượng bất thường, áp lực quá cao/thấp).
• Hỗ trợ giao thức Modbus, 4-20mA, xung, SDI-12 tùy cấu hình.

3. Tiêu chí chọn datalogger cho DMA

VI. Thành phần 5: Dashboard – Giám sát tập trung và phân tích dữ liệu

1. Vai trò

Dashboard (phần mềm giám sát) là nơi tổng hợp, hiển thị và phân tích dữ liệu từ tất cả các DMA. Đây là thành phần giúp chuyển dữ liệu thô thành thông tin vận hành có giá trị.

2. Chức năng cần có

• Hiển thị thời gian thực: lưu lượng, áp lực, trạng thái thiết bị từng DMA.
• Phân tích MNF: tự động tính lưu lượng đêm tối thiểu (thường 01:00 – 04:00), so sánh theo ngày/tuần/tháng.
• Biểu đồ xu hướng: lưu lượng 24h, áp lực 24h, so sánh giữa các DMA.
• Cảnh báo tự động: khi lưu lượng đêm tăng bất thường, áp lực vượt ngưỡng, mất tín hiệu thiết bị.
• Báo cáo: xuất báo cáo DMA, NRW, water balance theo kỳ.
• Bản đồ GIS: hiển thị vị trí DMA, trạng thái, mức thất thoát trên bản đồ.

3. Lưu ý khi chọn dashboard

• Dashboard phải tương thích với datalogger và giao thức truyền thông đang dùng.
• Nên hỗ trợ đa nền tảng (web, mobile) để vận hành truy cập mọi lúc.
• Cần phân quyền: cấp quản lý xem tổng thể, cấp vận hành xem chi tiết từng DMA.
• Nên có API mở để tích hợp SCADA hoặc hệ thống quản lý nội bộ nếu cần.

Nếu đơn vị đang xây dựng hệ thống giám sát tập trung cho nhiều DMA, có thể tham khảo giải pháp telemetry cho mạng lưới cấp nước để kết nối dữ liệu từ nhiều điểm đo về một dashboard duy nhất.

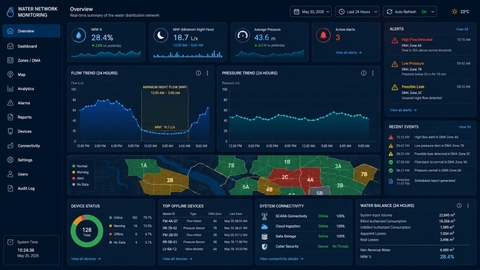

Hình ảnh: Giao diện dashboard giám sát DMA: biểu đồ lưu lượng 24h, áp lực, MNF, bản đồ DMA

VII. Bảng tổng hợp cấu hình DMA chuẩn

VIII. Quy trình triển khai DMA theo cấu hình chuẩn

1. Khảo sát và thiết kế

• Xác định ranh giới DMA dựa trên bản đồ mạng lưới, địa hình và số khách hàng.
• Kiểm tra hiện trạng van cô lập: van đóng kín hay rò rỉ.
• Xác định số điểm cấp nước vào DMA.
• Đo đường kính ống tại các điểm lắp thiết bị.
• Khảo sát nguồn điện, vùng phủ sóng, điều kiện hố van.

2. Lựa chọn thiết bị

• Chọn flowmeter theo đường kính, dải đo, nguồn điện và tín hiệu đầu ra.
• Chọn pressure logger theo dải áp, độ chính xác và giao diện kết nối.
• Chọn PRV theo lưu lượng thiết kế, áp lực đầu vào/đầu ra và phương pháp điều áp.
• Chọn datalogger theo số kênh, phương thức truyền thông và tuổi thọ pin.
• Xác định dashboard phù hợp với quy mô mạng lưới.

3. Lắp đặt và cài đặt

• Lắp flowmeter đúng yêu cầu đoạn ống thẳng trước/sau (thường 5D/3D hoặc theo khuyến nghị nhà sản xuất).
• Lắp pressure logger tại vị trí đã thiết kế, đảm bảo kết nối kín.
• Lắp PRV và kiểm tra áp lực đầu ra so với thiết kế.
• Cài đặt datalogger: chu kỳ ghi, ngưỡng cảnh báo, tần suất truyền.
• Kết nối dashboard, kiểm tra nhận dữ liệu.

4. Vận hành và đánh giá

• Theo dõi dữ liệu liên tục trong 2–4 tuần đầu để xác lập baseline.
• Phân tích MNF: nếu MNF cao, triển khai tìm rò rỉ trong vùng DMA.
• Đánh giá hiệu quả PRV: so sánh áp lực và lưu lượng đêm trước – sau điều áp.
• Cập nhật cảnh báo và ngưỡng vận hành khi cần.

IX. Lỗi thường gặp khi triển khai DMA

• Lắp flowmeter không đủ đoạn ống thẳng → sai số đo lớn.
• Chỉ lắp flowmeter, không lắp pressure logger → thiếu dữ liệu phân tích rò rỉ.
• Van cô lập không kín → DMA không thật sự tách biệt, dữ liệu sai.
• Chọn datalogger không tương thích tín hiệu flowmeter → mất dữ liệu.
• Dùng SIM không ổn định → dữ liệu gián đoạn, không phân tích MNF liên tục.
• Dashboard không có chức năng phân tích MNF → chỉ xem được số liệu, không tối ưu vận hành.
• Không lắp PRV → áp lực đêm cao, rò rỉ không giảm dù đã có dữ liệu.
• Không khảo sát kỹ hiện trạng mạng lưới trước khi thiết kế DMA → ranh giới không chính xác.

X. Khuyến nghị kỹ thuật

• Mỗi DMA nên có ít nhất 1 flowmeter tại điểm vào, 2 pressure logger (sau PRV + critical point) và 1 datalogger.
• Nên ưu tiên flowmeter điện từ cho DMA, đặc biệt khi cần đo MNF với lưu lượng thấp.
• PRV nên được cân nhắc ngay từ giai đoạn thiết kế, không phải sau khi đã phát hiện rò rỉ.
• Datalogger cần có IP68 nếu lắp trong hố van ngập nước, pin ≥ 3 năm để giảm bảo trì.
• Dashboard cần hỗ trợ phân tích MNF tự động, cảnh báo và xuất báo cáo theo kỳ.
• Khi mở rộng quy mô (nhiều DMA), nên quy hoạch hạ tầng truyền thông và dashboard từ đầu.
• Mọi thông số thiết bị cần được đối chiếu với catalogue/datasheet của nhà sản xuất trước khi quyết định.

Nếu đơn vị đang triển khai DMA đồng thời với nâng cấp tuyến ống, có thể tham khảo giải pháp ống HDPE cấp nước hạ tầng để đồng bộ vật liệu ống với hố van và buồng đo.

XI. Câu hỏi thường gặp

1. DMA cần ít nhất bao nhiêu thiết bị?

Một DMA cơ bản cần tối thiểu: 1 flowmeter tại điểm vào, 1 pressure logger, 1 datalogger để truyền dữ liệu. Nếu có PRV và thêm pressure logger tại critical point, hiệu quả quản lý sẽ cao hơn.

2. Nên dùng flowmeter điện từ hay đồng hồ cơ cho DMA?

Flowmeter điện từ ưu tiên hơn vì dải đo rộng (phủ được MNF thấp), không gây tổn áp và độ chính xác cao. Đồng hồ cơ phù hợp khi ngân sách hạn chế, nhưng cần kết hợp đầu phát xung và dải đo phải bao phủ lưu lượng đêm.

3. Datalogger truyền dữ liệu bằng cách nào?

Phổ biến qua mạng di động 2G/3G/4G hoặc NB-IoT. Một số dự án dùng LoRa nếu có gateway tại khu vực. Tần suất truyền thường 15–60 phút/lần tùy yêu cầu vận hành.

4. PRV có bắt buộc trong DMA không?

PRV không bắt buộc trong mọi DMA, nhưng được khuyến nghị mạnh khi áp lực đầu vào cao hơn mức cần thiết. Giảm áp lực dư là cách giảm rò rỉ hiệu quả nhất và nhanh nhất.

5. MNF là gì và vì sao quan trọng?

MNF (Minimum Night Flow – lưu lượng đêm tối thiểu) là lưu lượng nước vào DMA vào thời điểm nhu cầu sử dụng thấp nhất (thường 01:00–04:00). MNF cao bất thường cho thấy rò rỉ vật lý lớn trong vùng. Đây là chỉ số quan trọng nhất để đánh giá thất thoát nước thực tế.

Để hiểu thêm về cách đánh giá thất thoát nước và vai trò của MNF, có thể tham khảo bài Giải pháp giảm thất thoát nước NRW.

6. Chi phí một bộ cấu hình DMA chuẩn khoảng bao nhiêu?

Chi phí phụ thuộc vào đường kính ống, loại flowmeter, số lượng pressure logger, loại PRV và dashboard. Để nhận báo giá phù hợp, cần cung cấp thông tin: đường kính ống, áp lực mạng lưới, số DMA dự kiến, nguồn điện tại điểm đo và yêu cầu truyền dữ liệu.

Kết luận

Cấu hình DMA chuẩn là nền tảng để giám sát lưu lượng, áp lực và thất thoát nước một cách liên tục, thay vì vận hành rời rạc theo từng thiết bị đơn lẻ. Khi flowmeter, pressure logger, PRV, datalogger và dashboard được tích hợp đồng bộ, đơn vị cấp nước có thể phân tích MNF chính xác hơn, giảm rò rỉ hiệu quả hơn và chuẩn hóa vận hành trên toàn mạng lưới.
