Hệ thống Siphonic là gì? Nguyên lý full-bore, priming và de-priming

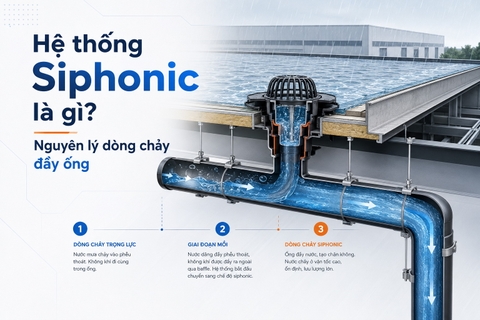

1. Hệ thống Siphonic là gì?

Hệ thống thoát nước mái Siphonic được thiết kế để hạn chế không khí đi vào tại phễu và tạo điều kiện cho mạng ống chuyển từ dòng chảy hở sang mixed flow, priming rồi full-bore hoặc near full-bore khi tải mưa phù hợp. Khi đó, cột nước ở ống đứng và trường áp suất trong mạng giúp vận chuyển lưu lượng lớn hơn so với một ống cùng DN chỉ chảy hở.

Bản chất hệ nằm ở ba yếu tố phối hợp: phễu kiểm soát khí, mạng ống được dimensioning và chênh cao từ mái đến điểm xả. Thiếu một yếu tố, hệ có thể không prime, prime không ổn định hoặc tạo áp suất ngoài vùng cho phép.

1.1. Vì sao gọi là engineered system?

Từng đoạn ống ảnh hưởng đến vận tốc, tổn thất và áp suất của flow path. Đổi DN, chiều dài, số co, cao độ hay vị trí nhập nhánh đều có thể làm lệch cân bằng. Vì vậy, không thể chọn riêng từng đoạn rồi ghép lại bằng kinh nghiệm.

1.2. Có giống siphon vật lý thông thường?

Không hoàn toàn. Siphon quen thuộc thường có ống liên tục đi qua một điểm cao hơn mặt chất lỏng nguồn và đầu xả thấp hơn nguồn. Hệ thoát mái Siphonic không cần cấu hình “vắt qua đỉnh”; nó dùng dòng đi xuống ống đứng, phễu hạn chế khí và mạng ống đã tính toán để hình thành áp suất phù hợp.

1.3. Siphonic và Syphonic có khác nhau không?

Không. Đây là hai cách viết của cùng khái niệm. Bài dùng Siphonic làm cách viết chính; khi tra cứu quốc tế nên dùng cả hai.

2. Flow path, chênh cao và áp suất âm

2.1. Flow path là gì?

Flow path là tuyến từ một phễu qua ống nhánh, collector, các điểm nhập nhánh, ống đứng và đoạn chuyển tiếp đến điểm xả. Mỗi phễu có một flow path; nhiều flow path có thể dùng chung một số đoạn ống. Thiết kế phải kiểm tra tổn thất và phân bố áp suất trên từng tuyến, không chỉ lưu lượng tổng ở ống đứng.

2.2. Available/disposable head

Available head hoặc disposable head có thể hiểu là cột áp khả dụng, liên quan chủ yếu đến chênh cao giữa mái/phễu và điểm tham chiếu xả. Đây là “ngân sách năng lượng” để bù tổn thất trên tuyến, không phải lý do để tùy ý giảm DN.

2.3. Áp suất âm có phải chân không?

Không. Nhiều đoạn có áp suất thấp hơn khí quyển khi hệ priming; một số đoạn khác có thể có áp suất dương tùy cấu hình. Giá trị áp suất phải nằm trong giới hạn vật liệu, mối nối và phễu. Hệ không dùng bơm hút chân không: trọng lực, cột nước và chênh cao tạo điều kiện vận hành.

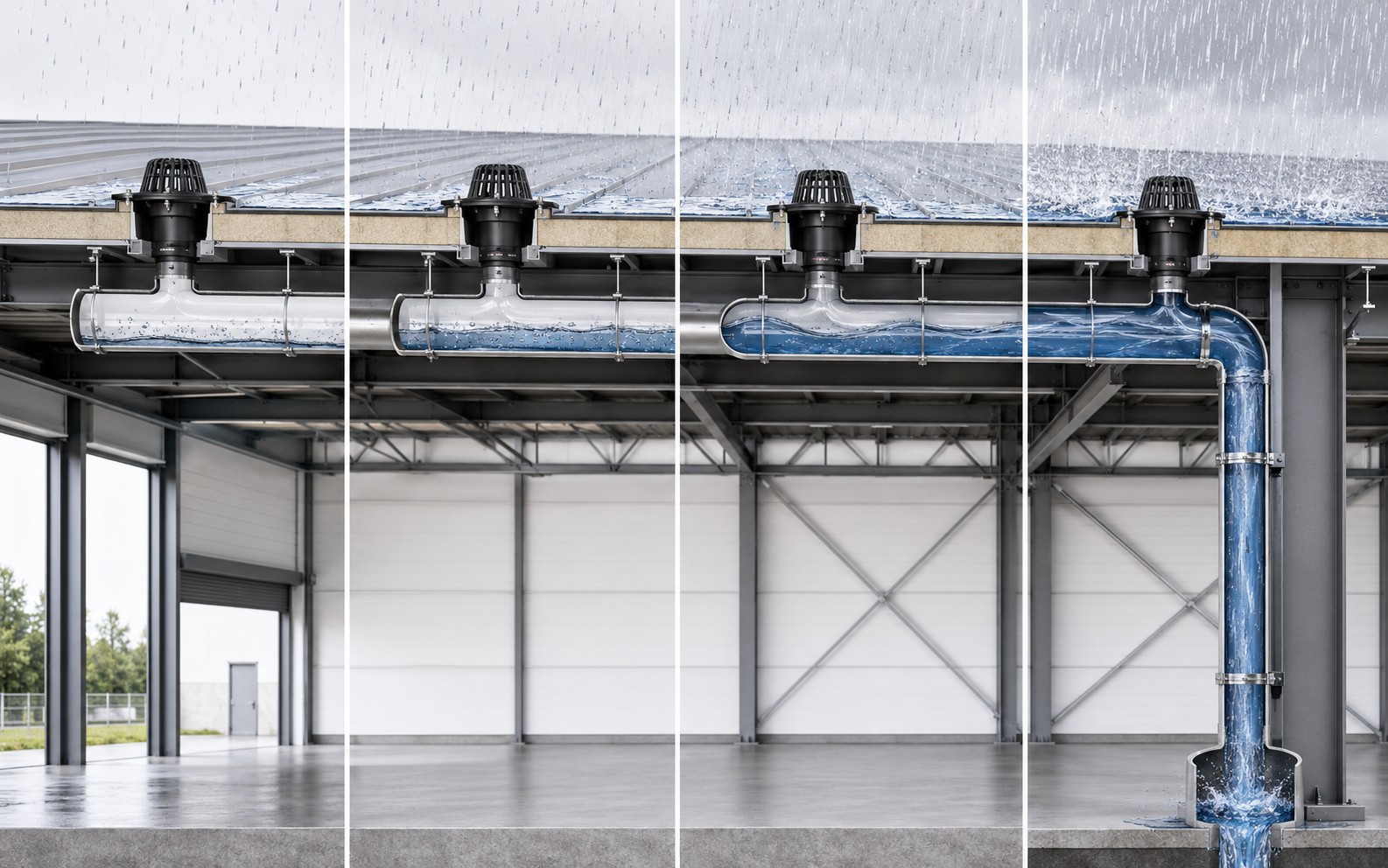

3. Bốn giai đoạn dòng chảy và de-priming

Hệ không chuyển tức thời từ “rỗng” sang “đầy”. Trạng thái thay đổi theo lưu lượng đến phễu, hình học mạng và khả năng thoát khí.

3.1. Gravity flow và mixed flow

Khi mưa nhỏ, nước chảy dọc đáy ống và không khí còn nhiều. Lưu lượng tăng tạo mixed flow, trong đó nước–khí tương tác và có thể xuất hiện dao động ngắn hạn. Đây là quá trình chuyển tiếp, không mặc nhiên là lỗi.

3.2. Priming

Phễu hạn chế khí mới vào, còn nước trong ống đứng hỗ trợ đẩy khí còn lại ra. Khả năng priming phụ thuộc đồng thời vào phễu, DN, route, chênh cao, điểm xả và cân bằng nhánh.

3.3. Full-bore / near full-bore

Khi đủ điều kiện, tiết diện ống chủ yếu chứa nước và hệ khai thác cột áp khả dụng. Không nên diễn đạt rằng mọi đoạn ống luôn đầy tuyệt đối ở mọi thời điểm.

3.4. De-priming

Khi mưa giảm, không khí trở lại, cột nước liên tục bị phá vỡ và hệ chuyển dần về mixed rồi gravity flow. Đây là hành vi bình thường của hệ làm việc với tải thay đổi.

4. Phễu Siphonic làm gì – và không làm gì?

Phễu có chi tiết hạn chế xoáy và không khí bị cuốn vào, thường được gọi là air baffle, anti-vortex plate hoặc function disc. Mục tiêu là tạo dòng vào ổn định và hỗ trợ priming.

Phễu không “tạo chân không” và không thể bù cho mạng ống sai DN, sai route hoặc sai điểm xả. AAV hay van điều áp cũng không phải cấu phần bắt buộc để định nghĩa hệ; không tự thêm thiết bị ngoài cấu hình đã tính toán.

5. Vì sao không thể chọn DN theo kinh nghiệm?

DN ảnh hưởng đồng thời đến vận tốc, tổn thất, áp suất và thời điểm priming. Quan niệm “ống càng nhỏ càng hút mạnh” là nguy hiểm: DN quá nhỏ có thể tạo tổn thất hoặc áp suất âm lớn; DN quá lớn có thể làm điều kiện priming không đạt. Cả hai trường hợp đều phải kiểm tra bằng mô hình.

Cân bằng từng flow path quan trọng hơn việc chỉ đạt tổng lưu lượng. Thêm co, đổi DN, dời ống đứng hoặc đổi cao độ đều phải quay lại mô hình. Bài quy trình thiết kế và lắp đặt hệ thống Siphonic phân tích sâu dữ liệu, hydraulic calculation, shop drawing và kiểm soát thay đổi.

6. Các cách hiểu sai cần loại bỏ

Để ra quyết định khách quan, dùng bài khi nào nên dùng hệ thống Siphonic: lợi ích và giới hạn thay vì dựa vào claim “thoát nhanh hơn”.

7. Từ nguyên lý đến phương án dự án

Một phương án có thể triển khai phải khóa dữ liệu mưa, lưu vực, gutter, phễu, tuyến ống, cột áp, điểm xả, overflow, vật liệu và support/anchor. Nếu hệ vận hành khác hồ sơ, dùng khung lỗi hệ thống Siphonic và cách kiểm tra nguyên nhân để chẩn đoán theo hiện tượng.
