Quy trình thiết kế và tính toán thủy lực hệ thống Siphonic

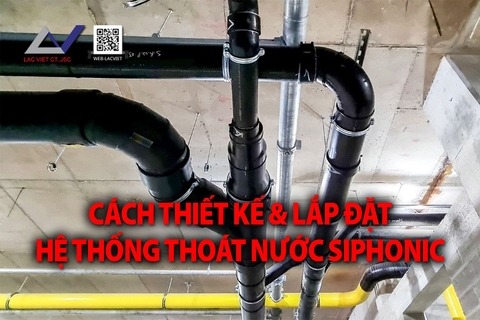

Cách Thiết Kế Và Lắp Đặt Hệ Thống Thoát Nước Siphonic Cơ Bản

Thiết kế hệ thống thoát nước Siphonic bao gồm các bước xác định lưu lượng nước mưa, lựa chọn phễu thu nước, tính toán đường ống và lắp đặt đúng yêu cầu kỹ thuật. Việc thiết kế chính xác giúp duy trì hiệu ứng siphon, tối ưu hiệu suất thoát nước và đảm bảo hệ thống vận hành ổn định.

Hệ thống Siphonic không phải mạng ống có thể chọn DN, dời phễu hoặc đổi route bằng kinh nghiệm. Một thay đổi nhỏ về outlet, cao độ, phụ kiện hay điểm xả có thể làm thay đổi toàn bộ flow path và pressure profile.

Thiết kế hệ thống Siphonic phải liên kết đồng thời dữ liệu mưa, kiến trúc mái, kết cấu, không gian MEP, mô hình thủy lực và điều kiện thi công. Lưu lượng mái chỉ là dữ liệu đầu vào; nhiệm vụ chính của hydraulic calculation là chứng minh mạng ống có thể vận hành đúng trong các trạng thái được thiết kế, không vượt giới hạn của vật liệu và không tạo xung đột với hệ tiếp nhận phía hạ lưu.

Với công trình mái diện tích lớn, thiết kế thủy lực chỉ là một phần của phương án tổng thể. Chủ đầu tư và tư vấn cần đánh giá đồng thời giải pháp thoát nước mái cho nhà xưởng lớn, tải mưa, không gian MEP, overflow và điểm xả.

Tóm tắt nhanh

• Siphonic là một engineered system, không phải cấu hình ống được chọn theo kinh nghiệm.
• Runoff calculation không thay thế hydraulic network calculation.
• Mỗi outlet là một phần của flow path từ mái đến điểm xả.
• DN, route và cao độ không được thay đổi tùy tiện sau khi mô hình đã được phê duyệt.
• Support, rail và anchor là một phần của thiết kế, không chỉ là biện pháp thi công.
• Overflow hoặc secondary drainage phải được thiết kế và kiểm tra độc lập theo yêu cầu dự án.

1. Thiết kế hệ thống Siphonic khác thiết kế gravity như thế nào?

Hệ gravity thường làm việc với dòng chảy có cả nước và không khí, còn Siphonic được tính toán để có thể chuyển sang trạng thái full-bore hoặc near-full-bore trong điều kiện mưa thiết kế. Chênh cao giữa mái và điểm xả cung cấp cột áp khả dụng; hệ không sử dụng bơm chân không. Khi mạng chuyển trạng thái, một số khu vực có thể có áp suất thấp hơn áp suất khí quyển, vì vậy hình học mạng, mối nối, support và điểm xả đều phải được kiểm tra như một hệ thống thống nhất.

Bài này chỉ tóm tắt nguyên lý. Phần diễn giải chi tiết về nguyên lý full-bore, priming và de-priming được trình bày riêng để tránh trùng intent.

2. Bộ dữ liệu đầu vào cần có

Một mô hình tốt không thể bù cho dữ liệu đầu vào thiếu hoặc sai. Trước khi chọn outlet hay dựng mạng, nhóm thiết kế cần thống nhất nguồn dữ liệu, người chịu trách nhiệm cung cấp và phiên bản bản vẽ được sử dụng.

Gửi mặt bằng mái, diện tích lưu vực, cao độ, vị trí điểm xả và yêu cầu công trình để Lạc Việt hỗ trợ rà soát dữ liệu đầu vào. Hotline: 0918182587.

3. Runoff calculation và hydraulic calculation khác nhau thế nào?

Runoff calculation xác định lượng nước cần thu từ bề mặt mái theo cơ sở mưa và diện tích lưu vực. Hydraulic calculation mô phỏng cách mạng outlet–ống nhánh–collector–ống đứng–điểm xả vận hành dưới tải đó. Hai công việc liên quan nhưng không thay thế nhau.

Cảnh báo kỹ thuật: Công thức Q = C × I × A chỉ hỗ trợ xác định tải mưa/runoff đầu vào; không phải công thức hoàn chỉnh để thiết kế mạng Siphonic. Trong đó Q là lưu lượng; C là hệ số dòng chảy; I là cường độ mưa; A là diện tích lưu vực. Đơn vị phải được quy đổi thống nhất theo tiêu chuẩn hoặc phương pháp dự án. Công thức không tự xác định outlet, DN, pressure profile hay khả năng prime.

4. Quy trình thiết kế hệ thống Siphonic theo 16 bước

5. Flow path và cân bằng mạng

Mỗi outlet có một đường đi thủy lực đến điểm xả. Trên đường đi đó, lưu lượng từ các outlet khác có thể nhập vào collector, làm thay đổi vận tốc, tổn thất và áp suất của các đoạn phía sau. Vì vậy, không thể lấy từng nhánh riêng lẻ rồi ghép lại bằng kinh nghiệm.

Cân bằng mạng không có nghĩa mọi nhánh phải giống nhau. Mục tiêu là bảo đảm các flow path cùng làm việc trong phạm vi thiết kế và mạng đạt được trạng thái vận hành dự kiến mà không đẩy một nhánh ra ngoài giới hạn. Điều này đòi hỏi kiểm tra đồng thời hình học, DN, phụ kiện, cao độ outlet, collector, ống đứng và điểm xả.

Không tự ý thay đổi outlet, DN, route, cao độ, phụ kiện hoặc điểm xả khi chưa cập nhật mô hình và tính toán lại.

6. Pressure profile và các vùng cần kiểm tra

Pressure profile là đường phân bố áp suất dọc theo flow path. Trong một hệ Siphonic, giá trị này có thể thay đổi đáng kể qua outlet, collector, chuyển hướng, ống đứng và khu vực chuyển về gravity. Việc kiểm tra không chỉ nhằm tìm áp suất thấp nhất hoặc cao nhất, mà còn để xác nhận vật liệu, mối nối và kết cấu đỡ phù hợp với trạng thái vận hành.

• Tại outlet: kiểm tra điều kiện vào dòng, đặc tính outlet và giao diện với mái.
• Trong collector: theo dõi sự thay đổi lưu lượng khi các nhánh nhập vào, vận tốc và tổn thất.
• Tại chuyển hướng: kiểm tra tổn thất cục bộ, hình học fitting và tải động lên support.
• Trong ống đứng: đánh giá chênh cao khả dụng và tác động đến các đoạn phía thượng lưu.
• Tại điểm chuyển về gravity: xác nhận cấu hình chuyển tiếp và không gây điều kiện bất lợi.
• Tại điểm xả: kiểm tra cao độ, trạng thái ngập hay hở và khả năng tiếp nhận của hệ downstream.

Mọi giới hạn cụ thể phải kiểm tra theo catalogue, hydraulic calculation, hướng dẫn hệ thống và hồ sơ kỹ thuật của dự án.

7. Thiết kế support, rail và anchor

Giá treo của hệ Siphonic không chỉ giữ trọng lượng ống. Nó phải duy trì hình học mạng theo mô hình, kiểm soát giãn nở và chuyển vị, đồng thời chịu tải bản thân, tải nước và lực động khi hệ thống chuyển từ dòng có khí sang full-bore/near-full-bore rồi de-prime.

Không sử dụng khoảng cách support hoặc tải trọng “điển hình” cho mọi dự án. Thông số cần kiểm tra theo hệ thống được lựa chọn, vật liệu ống, DN, nhiệt độ, hình học mạng và hồ sơ kết cấu.

8. Thiết kế overflow và secondary drainage

Primary drainage xử lý tải mưa theo cơ sở thiết kế chính. Emergency overflow hoặc secondary drainage cung cấp đường thoát bổ sung khi hệ chính mất năng lực do tắc outlet, rác, mưa vượt thiết kế, sai thi công hoặc ảnh hưởng tại điểm xả. Đây là một lớp an toàn của mái, không phải chi tiết có thể bổ sung sau cùng.

Overflow cần được phối hợp với kiến trúc và kết cấu để nước xả ra vị trí dễ nhận biết, không gây nguy hiểm, không đổ vào khu vực điện, lối đi hoặc vị trí có thể gây hư hỏng thứ cấp. Primary và secondary không được đấu nối tùy tiện nếu việc đấu nối làm mất tính độc lập hoặc đi ngược tiêu chuẩn và design basis.

Đối với phương án tổng thể của mái, có thể đối chiếu thêm phần phân tích về giải pháp thoát nước mái cho nhà xưởng lớn để phối hợp tải mưa, overflow, điểm xả và chiến lược an toàn.

9. Bộ hồ sơ thiết kế và shop drawing cần bàn giao

Hydraulic report và shop drawing phải là hai mặt của cùng một thiết kế. Báo cáo tính một mạng nhưng bản vẽ thi công thể hiện mạng khác là lỗi kiểm soát hồ sơ nghiêm trọng.

• Design basis và phạm vi trách nhiệm
• Rainfall basis và tiêu chuẩn áp dụng
• Catchment plan
• Outlet schedule và chi tiết giao diện mái
• Pipe schedule, vật liệu và phương pháp nối
• Node/segment/flow path information
• Hydraulic calculation report
• Pressure và velocity checks
• Shop drawing mặt bằng, mặt cắt, isometric
• Support, rail và anchor layout
• Overflow/secondary drainage drawing
• Penetration và waterproofing detail
• Interface với downstream
• BOQ và danh mục vật tư
• Method statement
• Inspection and Test Plan
• Commissioning plan
• As-built requirements
• O&M requirements

10. Kiểm soát thay đổi trong thi công

Các thay đổi phổ biến gồm dời outlet, đổi DN hoặc vật liệu, thay cao độ, thêm co, đổi route, đổi điểm xả, thay support, xử lý xung đột MEP hoặc thay đổi kết cấu. Với hệ Siphonic, một thay đổi “nhỏ” tại hiện trường có thể tác động đến toàn bộ mạng.

Quy trình bắt buộc: Phát hiện xung đột → phát hành RFI → đánh giá kỹ thuật → cập nhật mô hình → hydraulic calculation lại khi cần → phê duyệt revision → thi công → kiểm tra hiện trường → cập nhật as-built.

Không nên chấp nhận “xử lý tại hiện trường” mà không có hồ sơ. Nếu thay đổi không được phản ánh vào model, shop drawing và hydraulic report, đội commissioning sẽ không có cơ sở xác nhận hệ đã thi công đúng thiết kế.

11. Yêu cầu thi công và kiểm soát chất lượng

12. Thử nghiệm, verification và commissioning

Commissioning bắt đầu từ kiểm tra hồ sơ, không phải chỉ từ một lần thử nước cuối cùng. Trình tự cần phù hợp với hướng dẫn nhà sản xuất, tiêu chuẩn dự án, vật liệu đường ống, phương pháp thi công và hồ sơ kỹ thuật đã được phê duyệt.

1. Đối chiếu vật tư lắp đặt với material approval và outlet schedule.
2. Đối chiếu shop drawing, hydraulic report và revision cuối cùng.
3. Kiểm tra hiện trường: route, DN, cao độ, phụ kiện, support, anchor và penetration.
4. Kiểm tra độ kín theo phương pháp áp dụng cho hệ thống và vật liệu đã chọn.
5. Kiểm tra vệ sinh trong ống, gutter và outlet; tháo các vật bảo vệ tạm trước bàn giao.
6. Kiểm tra outlet, function disc/air baffle và giao diện chống thấm.
7. Kiểm tra điểm chuyển tiếp, point of discharge và downstream.
8. Kiểm tra overflow/secondary drainage và đường xả quan sát được.
9. Đối chiếu as-built với hiện trạng và cập nhật hydraulic model nếu có revision được duyệt.
10. Lập biên bản, punch list, đóng lỗi và bàn giao O&M.

Không đưa một áp suất hoặc thời gian thử cố định cho mọi hệ. Các giá trị thử phải theo hướng dẫn hệ thống, vật liệu, tiêu chuẩn và ITP của dự án. Sau bàn giao, đội vận hành nên sử dụng checklist vận hành và bảo trì hệ thống Siphonic để kiểm tra outlet, gutter, support, điểm xả và overflow định kỳ.

13. Các sai lầm thiết kế và triển khai thường gặp

• Chọn DN theo kinh nghiệm hoặc theo diện tích mái mà không dựng mạng.
• Chỉ tính tổng lưu lượng, không phân chia catchment và flow path.
• Không kiểm tra outlet performance theo cấu hình mái.
• Không kiểm tra pressure profile và giới hạn của vật liệu/mối nối.
• Bỏ qua điều kiện downstream hoặc giả định điểm xả luôn tự do.
• Thiếu overflow hoặc đặt đường xả vào vị trí nguy hiểm.
• Thiếu layout support, rail và anchor.
• Đổi route, cao độ hoặc phụ kiện mà không tính lại.
• Dùng shop drawing không đồng bộ với hydraulic report.
• Không bàn giao hydraulic report, as-built hoặc O&M.

Khi hệ thống có biểu hiện thoát chậm, rung, ồn bất thường, mất cân bằng hoặc tràn mái, cần tiếp cận theo nguyên nhân hệ thống thay vì chỉ thay một đoạn ống. Bài lỗi hệ thống Siphonic và cách kiểm tra nguyên nhân cung cấp khung troubleshooting riêng.

14. Phạm vi hỗ trợ của Lạc Việt

Tùy phạm vi hợp đồng và hệ thống được lựa chọn, Lạc Việt có thể tiếp nhận bản vẽ, rà soát dữ liệu đầu vào, phối hợp xây dựng phương án, hỗ trợ lựa chọn cấu hình, BOQ và hồ sơ kỹ thuật trong phạm vi cung cấp. Quá trình này có thể bao gồm trao đổi với tư vấn, chủ đầu tư, tổng thầu, nhà thầu MEP và đơn vị mái để làm rõ interface.

Việc phê duyệt thiết kế, trách nhiệm tính toán cuối cùng, kiểm tra kết cấu và nghiệm thu phải được xác định rõ trong hợp đồng, design responsibility matrix và hồ sơ dự án. Lạc Việt không mặc nhiên thay thế vai trò của tư vấn thiết kế, đơn vị thẩm tra hoặc cơ quan phê duyệt.

15. Câu hỏi thường gặp

Công thức Q = C × I × A có đủ để thiết kế hệ Siphonic không?

Không. Công thức này chỉ hỗ trợ xác định tải mưa hoặc lưu lượng runoff đầu vào khi các biến và đơn vị được xác định đúng. Thiết kế mạng Siphonic còn phải kiểm tra outlet performance, flow path, DN, cao độ, tổn thất, vận tốc, pressure profile, priming, de-priming, điểm xả và cân bằng giữa các nhánh.

Có thể tự chọn DN đường ống Siphonic không?

Không nên chọn DN theo kinh nghiệm hoặc chỉ dựa trên tổng diện tích mái. Mỗi thay đổi DN làm thay đổi vận tốc, tổn thất, áp suất và khả năng vận hành của toàn bộ flow path. DN phải được xác định trong mô hình hydraulic calculation và đối chiếu với vật liệu, mối nối, support cùng hướng dẫn hệ thống.

Vì sao thay đổi route phải tính toán lại?

Route quyết định chiều dài, cao độ, số lượng phụ kiện, tổn thất và cột áp khả dụng. Khi dời đường ống, thêm co hoặc đổi điểm xả, pressure profile của một nhánh có thể thay đổi và kéo theo sự mất cân bằng với các nhánh khác.

Shop drawing Siphonic cần thể hiện những gì?

Shop drawing cần thể hiện catchment, outlet, DN, cao độ, route, collector, ống đứng, điểm xả, flow path, support, rail, anchor, penetration, giao diện chống thấm, overflow và các điểm phối hợp MEP/kết cấu. Hồ sơ phải thống nhất với hydraulic report đã được chấp thuận.

Vì sao hệ Siphonic cần support và anchor chuyên dụng?

Đường ống chịu tải trọng bản thân, tải trọng nước, giãn nở, chuyển vị và lực động khi hệ thống prime hoặc de-prime. Support, rail và anchor kiểm soát chuyển động, truyền lực hợp lý về kết cấu và duy trì hình học của mạng theo mô hình thiết kế.

Overflow có bắt buộc phải xem xét không?

Có. Primary drainage có thể suy giảm năng lực do tắc outlet, rác, mưa vượt cơ sở thiết kế, sai thi công hoặc ảnh hưởng tại điểm xả. Phương án emergency/secondary drainage phải được đánh giá độc lập theo tiêu chuẩn, cấu tạo mái và yêu cầu dự án.

Cần cung cấp dữ liệu gì để bắt đầu thiết kế?

Tối thiểu cần có địa điểm dự án, cơ sở dữ liệu mưa, mặt bằng mái, diện tích và cao độ từng catchment, gutter, cấu tạo mái, vị trí outlet dự kiến, route khả thi, vị trí và cao độ điểm xả, hệ thống tiếp nhận, vật liệu ống, kết cấu mái, không gian MEP, overflow và tiêu chuẩn áp dụng.

Nguồn tham khảo kỹ thuật

• BSI, BS 8490:2025 – Siphonic roof drainage systems. Guide: phạm vi design parameters, installation, verification và maintenance.
• ASPE, ASPE/ANSI 45-2025: Siphonic Roof Drainage: engineered siphonic systems, performance, inspection và testing.
• Geberit, Geberit Pluvia Syphonic roof drainage system: planning support, hydraulic calculation, BIM, outlet, fastening system và emergency overflow.
• Tiêu chuẩn dự án, catalogue, hydraulic calculation và hướng dẫn lắp đặt của hệ thống được lựa chọn.
