Sự cố hệ thống Siphonic: Dấu hiệu, nguyên nhân và cách kiểm tra

Hệ thống Siphonic gặp sự cố: Dấu hiệu, nguyên nhân và cách kiểm tra

Hệ thống thoát nước mái Siphonic có thể xuất hiện các dấu hiệu như mái đọng nước cục bộ, một số phễu thoát yếu, tiếng ồn hoặc rung bất thường, rò rỉ tại mối nối, overflow hoạt động thường xuyên hoặc nước trào tại điểm xả. Những hiện tượng này không nên được xử lý bằng cách thay ống, tăng đường kính hoặc bổ sung phễu theo kinh nghiệm.

Siphonic là một hệ thống thủy lực được tính toán đồng bộ. Sự cố có thể bắt nguồn từ mái, máng, phễu, đường ống, support, thay đổi route, điểm chuyển tiếp hoặc hệ thống thoát nước phía hạ lưu. Vì vậy, troubleshooting cần đi theo trình tự từ hiện tượng quan sát được đến dữ liệu thiết kế và cấu hình as-built.

Để hiểu đúng trạng thái dòng chảy trước khi chẩn đoán, nên đọc lại nguyên lý full-bore, priming và de-priming. Việc phát ra âm thanh hoặc dòng chảy có lẫn không khí trong mưa nhỏ chưa chắc là sự cố; điều quan trọng là hệ thống có đạt trạng thái thiết kế khi lưu lượng mưa tăng hay không.

1. Những dấu hiệu bất thường cần kiểm tra sớm

• Nước dâng cao hoặc đọng kéo dài tại một khu vực mái trong khi khu vực khác thoát bình thường.
• Một số phễu thu nước mạnh nhưng một số phễu gần như không hoạt động trong cùng lưu vực.
• Overflow hoặc secondary drainage xả nước thường xuyên trong các trận mưa chưa vượt cơ sở thiết kế.
• Đường ống rung, dịch chuyển, va vào kết cấu hoặc phát tiếng động mạnh lặp lại.
• Xuất hiện rò rỉ, biến dạng, võng ống hoặc hư hỏng tại mối nối, cút, tê, rail và anchor.
• Điểm xả bị ngập, trào ngược, xói lở hoặc nước thoát không tự do.
• Sau khi cải tạo mái hoặc MEP, hệ thống bắt đầu vận hành khác trước.
• Lưu lượng thoát giảm rõ rệt so với các mùa mưa trước dù lượng mưa tương đương.

Nếu nước trên mái đang tiến gần cao độ nguy hiểm, overflow không hoạt động hoặc có dấu hiệu hư hỏng kết cấu, ưu tiên trước hết là bảo đảm an toàn khu vực, kiểm soát nước và liên hệ đơn vị kỹ thuật. Không nên chờ kết thúc toàn bộ quy trình chẩn đoán mới thực hiện biện pháp bảo vệ tạm thời.

2. Quy trình kiểm tra hệ thống Siphonic theo đúng thứ tự

1. Ghi nhận hiện tượng: vị trí đọng nước, thời điểm xuất hiện, mức mưa, phễu nào hoạt động, phễu nào yếu, tiếng ồn và tình trạng overflow.
2. Kiểm tra mái và máng: rác, bùn, lá cây, vật liệu thi công, biến dạng mái, thay đổi catchment hoặc dòng nước bị chặn.
3. Kiểm tra phễu: air baffle, lưới chắn rác, liên kết với màng mái, vật cản, sai cao độ hoặc thiếu bộ phận.
4. Đối chiếu as-built: DN, chiều dài, cao độ, route, phụ kiện, nhánh, stack và điểm chuyển tiếp.
5. Kiểm tra support và anchor: khoảng cách treo, độ võng, chuyển vị, điểm cố định, dấu va đập hoặc rung.
6. Kiểm tra điểm xả: xả tự do, ngập đầu ra, đấu nối sai, cản trở dòng hoặc thay đổi hệ thống hạ lưu.
7. So sánh với hồ sơ tính toán: rainfall basis, lưu vực, lưu lượng từng phễu, pressure profile và điều kiện priming.
8. Chỉ can thiệp sau khi xác định nguyên nhân: vệ sinh, khôi phục cấu hình, sửa support hoặc tái tính toán khi có thay đổi thủy lực.

Nguyên tắc quan trọng là không bắt đầu bằng việc tháo đường ống. Phần lớn các kiểm tra ban đầu có thể thực hiện bằng quan sát, đối chiếu bản vẽ, kiểm tra phễu, route, support và điểm xả.

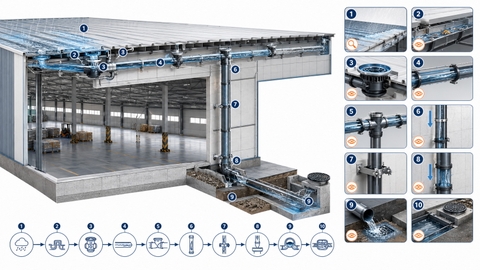

Hình ảnh: Chẩn đoán nên đi từ mái, máng và phễu xuống mạng ống, support, điểm xả và downstream.

3. Ma trận dấu hiệu, nguyên nhân và cách kiểm tra

4. Mái đọng nước dù phễu Siphonic vẫn đang hút

Đây là hiện tượng dễ bị chẩn đoán sai. Một phễu có dòng chảy mạnh không chứng minh toàn bộ lưu vực đang làm việc đúng. Nước có thể không đến được phễu do mái biến dạng, vật cản, máng bị võng hoặc ranh giới catchment thay đổi sau khi lắp thêm thiết bị trên mái.

Trình tự kiểm tra gồm:

• Quan sát hướng dòng nước thực tế trên mái trong mưa hoặc thử nước có kiểm soát.
• Kiểm tra bùn, lá cây, bao bì, vật liệu chống thấm và các tấm chắn quanh phễu.
• Đo cao độ tương đối giữa đáy máng, phễu và vị trí đọng nước.
• Kiểm tra việc bổ sung pin mặt trời, dàn nóng, curb, đường ống hoặc sàn thao tác có làm thay đổi catchment hay không.
• So sánh vị trí đọng nước với bản vẽ mái và bản vẽ phân chia lưu vực.

Nếu nước đến phễu bình thường nhưng vẫn dâng cao, cần chuyển sang kiểm tra capacity của phễu, cân bằng outlet và cấu hình thủy lực phía sau phễu.

5. Phễu Siphonic bị tắc hoặc lắp sai cấu hình

Phễu là điểm đầu vào của hệ thống và thường xuyên tiếp xúc với lá cây, rác, bụi, bùn, vật liệu thi công và các lớp chống thấm. Air baffle hoặc bộ phận kiểm soát không khí phải được lắp đúng cấu hình của sản phẩm. Thiếu, sai hoặc biến dạng bộ phận này có thể làm thay đổi lượng không khí đi vào hệ thống.

Khi kiểm tra phễu:

• Không tháo bộ phận phễu khi chưa có hướng dẫn kỹ thuật tương ứng.
• Không thay air baffle bằng tấm tự chế hoặc phễu gravity thông thường.
• Kiểm tra liên kết với màng chống thấm, độ kín và cao độ lắp đặt.
• Loại bỏ vật cản nhưng không làm hư hỏng bề mặt mái hoặc chi tiết phễu.
• Sau vệ sinh, xác nhận lại đầy đủ bộ phận và khả năng tiếp cận cho lần bảo trì tiếp theo.

Vệ sinh phễu là công việc bảo trì thông thường; thay đổi loại phễu, kích thước outlet hoặc cấu hình air baffle là thay đổi kỹ thuật và cần được kiểm tra theo hồ sơ thiết kế.

6. Hệ không priming hoặc priming không đồng đều

Priming là quá trình mạng ống chuyển từ dòng có lẫn không khí sang trạng thái gần đầy hoặc đầy ống khi lưu lượng tăng. Hệ không priming đúng có thể biểu hiện bằng tiếng khí kéo dài, dòng chảy dao động, một số nhánh làm việc mạnh hơn rõ rệt hoặc mực nước mái tiếp tục tăng dù chưa đạt rainfall basis.

Các nguyên nhân cần xem xét:

• Đường kính thực tế khác tính toán.
• Nhánh được kéo dài, đổi route hoặc bổ sung nhiều phụ kiện.
• Cao độ tuyến ngang hoặc vị trí kết nối bị thay đổi.
• Phễu hút thêm không khí do thiếu bộ phận hoặc lắp sai.
• Điểm xả bị ngập hoặc cấu hình chuyển tiếp không còn giống thiết kế.
• Một nhánh bị tắc cục bộ làm mất cân bằng lưu lượng.

Không thể kết luận chỉ bằng quan sát rằng “ống quá lớn” hoặc “ống quá nhỏ”. Cần đối chiếu toàn bộ mạng với quy trình thiết kế và tính toán thủy lực hệ thống Siphonic, sau đó chạy lại mô hình khi có sai khác đáng kể.

7. Tiếng ồn và rung: Khi nào là bất thường?

Trong mưa thay đổi cường độ, hệ thống có thể trải qua các trạng thái gravity, mixed flow, plug flow, priming và de-priming. Một số âm thanh ngắn trong giai đoạn chuyển tiếp không nhất thiết là lỗi. Tuy nhiên, tiếng va đập mạnh, rung kéo dài, chuyển vị ống hoặc support phát tiếng lặp lại cần được kiểm tra.

Cần ghi nhận:

• Âm thanh xuất hiện ở phễu, nhánh, cút, ống đứng hay điểm xả.
• Hiện tượng xảy ra khi bắt đầu mưa, giữa trận mưa lớn hay lúc mưa giảm.
• Ống có chạm kết cấu, máng cáp, trần hoặc hệ MEP khác hay không.
• Rail, hanger và anchor có lỏng, biến dạng hoặc thiếu so với bản vẽ hay không.
• Có thay đổi nhiệt độ, chiều dài tuyến hoặc điểm cố định sau cải tạo hay không.

Không nên xử lý rung bằng cách bổ sung kẹp ngẫu nhiên. Support và anchor phải được kiểm tra theo tải trọng, chuyển vị và cấu hình hệ thống; cố định sai vị trí có thể tạo ứng suất mới tại mối nối.

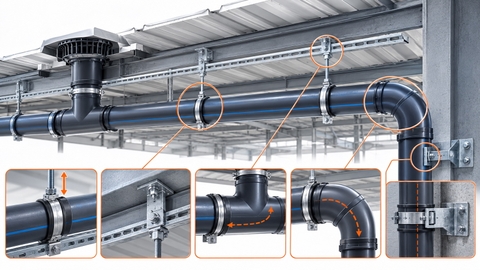

Hình ảnh: Tiếng ồn và rung phải được liên hệ với trạng thái dòng chảy, vị trí đổi hướng và cấu hình support.

8. Route, DN hoặc phụ kiện đã bị thay đổi tại công trường

Đây là nhóm nguyên nhân có ảnh hưởng lớn nhưng thường khó nhận biết nếu hồ sơ as-built không đầy đủ. Trong hệ Siphonic, thay đổi chiều dài, đường kính, số lượng cút, vị trí tê, cao độ, hướng đi hoặc điểm kết nối có thể làm thay đổi tổn thất và phân bố áp suất.

Khi audit hiện trường, cần so sánh tối thiểu:

Nếu có sai khác ảnh hưởng thủy lực, cần cập nhật bản vẽ và tái tính toán trước khi quyết định sửa chữa. Việc chỉ khôi phục một đoạn nhìn thấy có thể không giải quyết được mất cân bằng của toàn hệ.

9. Downstream quá tải hoặc điểm xả không tự do

Hệ thống trên mái có thể hoàn toàn đúng nhưng vẫn gặp sự cố nếu đầu ra bị ngập, cống ngoài nhà đầy, hố ga bị tắc hoặc điểm xả đã được đấu nối sang một tuyến không đủ capacity. Khi đó, tăng lưu lượng từ mái có thể làm tình trạng trào ngược nghiêm trọng hơn.

Cần kiểm tra điểm xả trong lúc mưa, không chỉ khi thời tiết khô. Ghi nhận cao độ nước trong hố ga, khả năng xả tự do, dấu trào ngược, cặn lắng, van hoặc vật cản và các thay đổi xây dựng quanh tuyến hạ lưu.

Siphonic không tự giải quyết bài toán ngập của mạng thoát nước bên ngoài. Toàn bộ hệ phải được đánh giá trong giải pháp thoát nước mái cho nhà xưởng lớn, bao gồm điểm xả, cống, điều tiết và thoát nước khẩn cấp.

10. Overflow hoạt động: Sự cố hay đúng chức năng?

Overflow được bố trí để tạo đường thoát thứ cấp khi lượng mưa vượt cơ sở thiết kế, hệ chính bị suy giảm hoặc mực nước mái vượt ngưỡng dự kiến. Vì vậy, overflow có nước không phải lúc nào cũng đồng nghĩa thiết kế sai.

Tuy nhiên, cần điều tra khi overflow:

• Hoạt động trong các trận mưa thông thường.
• Chỉ hoạt động tại một khu vực mái.
• Xả liên tục dù phễu chính đã được vệ sinh.
• Xả vào khu vực gây nguy hiểm hoặc khó quan sát.
• Không hoạt động dù mực nước mái tăng cao.

Cần kiểm tra cao độ overflow, capacity, đường xả, tình trạng tắc và rainfall thực tế. Không được bịt overflow để tránh nước chảy ra mặt ngoài công trình; đây có thể là lớp bảo vệ quan trọng của mái.

Cần hỗ trợ xác định nguyên nhân sự cố? Gửi hình ảnh mái và phễu, bản vẽ shop drawing/as-built, mô tả thời điểm xảy ra hiện tượng, route đường ống và vị trí điểm xả để Lạc Việt hỗ trợ rà soát sơ bộ. Hotline: 0918182587.

11. Khi nào cần tái tính toán thủy lực?

Nên chuyển hồ sơ cho đơn vị thiết kế hoặc chuyên gia tính toán khi có một trong các trường hợp sau:

• DN, route, chiều dài, cao độ hoặc số lượng phụ kiện khác hồ sơ đã tính.
• Thay loại, số lượng hoặc vị trí phễu.
• Thay đổi catchment do cải tạo mái.
• Đấu nối thêm lưu vực hoặc hệ thống khác vào mạng Siphonic hiện hữu.
• Thay đổi điểm xả, cao độ xả hoặc điều kiện downstream.
• Hệ không đạt trạng thái dự kiến dù đã vệ sinh và khôi phục đầy đủ cấu hình.
• Pressure profile, rung động hoặc rò rỉ cho thấy khả năng vận hành ngoài giới hạn.
• Không có hồ sơ thủy lực và as-built đáng tin cậy cho hệ thống hiện hữu.

Tái tính toán không chỉ để xác định một đường kính mới. Mục tiêu là kiểm tra lại lưu lượng từng outlet, cân bằng nhánh, khả năng priming, vận tốc, áp suất, điều kiện xả và tương tác với overflow.

12. Việc đội bảo trì có thể làm và việc cần chuyên gia

Đối với công tác phòng ngừa định kỳ, tham khảo checklist vận hành và bảo trì hệ thống Siphonic. Bài bảo trì tập trung vào lịch kiểm tra; bài này tập trung vào chẩn đoán khi đã xuất hiện dấu hiệu bất thường.

13. Những cách xử lý không nên thực hiện

• Tự tăng hoặc giảm DN mà không tái tính toán.
• Bổ sung phễu mới vào mạng hiện hữu chỉ dựa trên quan sát đọng nước.
• Thay phễu Siphonic bằng phễu gravity hoặc dùng air baffle tự chế.
• Đục lỗ, mở thông khí hoặc tạo cửa xả phụ trên đường ống.
• Bổ sung support hoặc anchor ngẫu nhiên để “hết rung”.
• Bịt overflow vì gây nước chảy ra mặt ngoài công trình.
• Đấu điểm xả vào cống khác mà không kiểm tra capacity downstream.
• Dùng thử nước cục bộ rồi kết luận toàn hệ đạt capacity thiết kế.

Trước khi áp dụng Siphonic cho dự án mới hoặc cải tạo lớn, nên kiểm tra lại tiêu chí lựa chọn hệ thống Siphonic để xác định giải pháp có còn phù hợp với điều kiện công trình hay không.

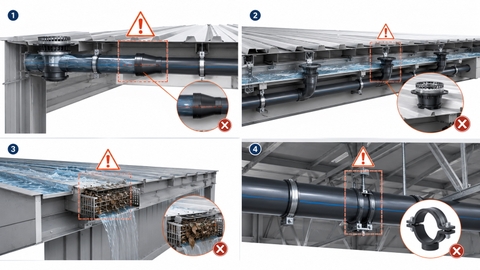

Hình ảnh: Thay DN, thêm phễu, bịt overflow hoặc sửa support không qua kiểm tra có thể tạo thêm rủi ro.

14. Câu hỏi thường gặp về sự cố hệ thống Siphonic

1. Vì sao hệ thống Siphonic không thoát hết nước dù phễu không bị tắc?

Có thể do nước không đến được phễu, hệ mất cân bằng, route hoặc DN khác thiết kế, hệ khó priming hoặc downstream bị quá tải. Cần kiểm tra toàn bộ chuỗi từ catchment đến điểm xả.

2. Tiếng hút khí ở phễu có phải là sự cố không?

Không phải lúc nào cũng vậy. Trong mưa nhỏ hoặc giai đoạn chuyển tiếp, dòng chảy có thể lẫn không khí. Cần điều tra nếu tiếng kéo dài trong mưa lớn, đi kèm đọng nước, rung mạnh hoặc hệ không đạt capacity dự kiến.

3. Có nên tăng đường kính ống khi nước thoát chậm không?

Không nên tự thay đổi. Đường kính lớn hơn có thể làm thay đổi vận tốc, tổn thất và khả năng priming. Cần xác định nguyên nhân và chạy lại mô hình thủy lực nếu thay DN.

4. Một phễu thoát yếu hơn các phễu khác có bình thường không?

Lưu lượng từng phễu có thể khác theo thiết kế. Tuy nhiên, nếu xuất hiện chênh lệch mới, đọng nước hoặc overflow cục bộ, cần kiểm tra tắc nghẽn, cao độ phễu và cấu hình nhánh.

5. Có thể dùng camera nội soi để tìm tắc không?

Có thể xem xét sau các bước kiểm tra không xâm lấn và khi có access phù hợp. Việc nội soi phải tránh làm hư hỏng phễu, mối nối hoặc đưa thêm vật cản vào hệ thống.

6. Khi nào cần dừng vận hành khu vực?

Khi có nguy cơ nước vượt cao độ an toàn, overflow không hoạt động, đường ống hoặc support biến dạng, rò rỉ gần thiết bị quan trọng hoặc có dấu hiệu ảnh hưởng kết cấu. Cần khoanh vùng và xử lý theo quy trình an toàn của công trình.

7. Sau khi sửa sự cố có cần commissioning lại không?

Nên kiểm tra và xác nhận lại nếu sửa chữa liên quan đến phễu, DN, route, support, anchor, điểm xả hoặc bất kỳ yếu tố nào ảnh hưởng thủy lực. Hồ sơ as-built và O&M cũng phải được cập nhật.

15. Kết luận

Troubleshooting hệ thống Siphonic không phải là tìm một lỗi đơn lẻ trong đường ống. Cần đánh giá đồng bộ mái, catchment, máng, phễu, mạng ống, support, anchor, điểm chuyển tiếp, overflow và downstream.

Quy trình hiệu quả nhất là ghi nhận hiện tượng, kiểm tra từ thượng nguồn xuống hạ lưu, đối chiếu as-built với hồ sơ thủy lực và chỉ can thiệp sau khi xác định nguyên nhân. Những thay đổi về phễu, DN, route hoặc điểm xả phải được kiểm soát và tái tính toán khi cần.

Hệ thống Siphonic đang đọng nước, rung, thoát không đều hoặc overflow hoạt động bất thường? Gửi hình ảnh hiện trường, bản vẽ mái, shop drawing/as-built, route đường ống và vị trí điểm xả để Lạc Việt hỗ trợ rà soát sơ bộ. Hotline: 0918182587.
