Bảo trì hệ thống Siphonic trước mùa mưa: Checklist kiểm tra và kế hoạch thực hiện
Hệ thống thoát nước mái Siphonic chỉ duy trì được năng lực vận hành khi mái, máng, phễu, đường ống, support, overflow và điểm xả được kiểm tra định kỳ. Dòng chảy vận tốc cao trong một số trạng thái làm việc không có nghĩa hệ thống “tự làm sạch hoàn toàn” hoặc không cần bảo trì.
Đối với nhà xưởng, kho logistics, trung tâm thương mại và công trình mái lớn, thời điểm quan trọng nhất để thực hiện bảo trì là trước mùa mưa, sau các đợt gió lớn, sau thi công trên mái và sau khi xuất hiện bất thường. Mục tiêu không chỉ là vệ sinh phễu mà còn phải xác nhận toàn bộ đường đi của nước từ catchment tới downstream vẫn đúng như thiết kế.
Để hiểu vì sao phễu, mạng ống và trạng thái priming cần được duy trì đúng cấu hình, có thể xem thêm bài nguyên lý full-bore, priming và de-priming.
1. Vì sao cần bảo trì hệ thống Siphonic trước mùa mưa?
Các nguyên nhân làm giảm năng lực thoát nước thường tích lũy âm thầm trong mùa khô:
- Lá cây, bụi, bùn, bao bì và vật liệu thi công tích tụ quanh phễu.
- Máng bị võng, biến dạng hoặc thay đổi dòng chảy do cải tạo mái.
- Air baffle, lưới chắn rác hoặc bộ phận phễu bị thiếu, lỏng hoặc lắp sai.
- Đường ống bị võng, support lỏng hoặc anchor dịch chuyển.
- Điểm xả và hố ga phía hạ lưu bị bồi lắng hoặc tắc nghẽn.
- Overflow bị che khuất, bịt kín hoặc xả vào vị trí không an toàn.
- Hệ MEP mới, pin mặt trời, curb hoặc sàn thao tác làm thay đổi catchment.
Bảo trì trước mùa mưa giúp phát hiện các thay đổi này khi điều kiện mái còn khô ráo, giảm rủi ro phải xử lý khẩn cấp trong lúc mưa lớn. Tuy nhiên, bảo trì không thay thế thiết kế thủy lực. Nếu route, DN, phễu hoặc điểm xả đã thay đổi, cần đánh giá lại theo quy trình thiết kế và tính toán thủy lực hệ thống Siphonic.
2. Tần suất kiểm tra nên xác định theo rủi ro công trình
Không nên áp dụng một chu kỳ cố định cho mọi dự án. Tần suất phụ thuộc môi trường, loại mái, mức độ cây xanh, bụi công nghiệp, hoạt động thi công và mức độ quan trọng của công trình.
| Điều kiện công trình | Tần suất gợi ý | Trọng tâm kiểm tra |
|---|---|---|
| Mái sạch, ít cây, ít bụi, không thi công thường xuyên | Ít nhất trước mùa mưa và sau các trận mưa lớn bất thường | Mái, máng, phễu, overflow, điểm xả và hồ sơ ghi nhận. |
| Khu vực nhiều cây, lá rụng hoặc chim làm tổ | Tăng tần suất trong mùa lá rụng và trước các đợt mưa lớn | Lưới chắn rác, phễu, góc máng, scupper và khu vực tích tụ hữu cơ. |
| Nhà máy nhiều bụi, hạt vật liệu hoặc khí thải bám mái | Theo mức độ phát sinh và lịch vệ sinh nhà máy | Bùn cặn, bám dính quanh phễu, máng và điểm xả. |
| Mái có nhiều thiết bị, pin mặt trời hoặc thường xuyên cải tạo | Sau mỗi đợt thi công và trước mùa mưa | Catchment, vật cản, đường đi nước, va chạm với phễu và route ống. |
| Công trình quan trọng như data center, kho hàng giá trị cao | Theo kế hoạch O&M tăng cường và sau mỗi sự kiện thời tiết lớn | Tất cả thành phần, đặc biệt overflow, điểm xả và dấu hiệu rò rỉ. |
Tần suất cụ thể cần được xác nhận trong hồ sơ O&M, yêu cầu của nhà sản xuất và đánh giá rủi ro của công trình.
3. Checklist bảo trì trước mùa mưa
| Hạng mục | Nội dung kiểm tra | Tiêu chí chấp nhận | Hành động nếu không đạt |
|---|---|---|---|
| Bề mặt mái | Rác, vật liệu thi công, bùn, thiết bị mới, biến dạng hoặc điểm cản dòng. | Nước có đường đi thông thoáng về máng và phễu. | Vệ sinh, dọn vật cản, rà soát thay đổi catchment. |
| Máng thu nước | Cặn, võng, nứt, mối nối, cao độ và vị trí tràn. | Không có vùng đọng bất thường; nước phân phối tới các outlet như thiết kế. | Làm sạch, sửa máng; chuyển kỹ thuật nếu có biến dạng hình học. |
| Phễu Siphonic | Air baffle, lưới chắn rác, bộ phận kẹp, vật cản, cao độ và liên kết chống thấm. | Đủ bộ phận, đúng cấu hình, sạch và tiếp cận được. | Vệ sinh hoặc khôi phục đúng cấu hình; không dùng chi tiết tự chế. |
| Đường ống | Võng, nứt, biến dạng, va chạm MEP, rò rỉ và thay đổi route. | Không có sai khác đáng kể so với as-built; không rò rỉ hoặc võng bất thường. | Ghi nhận, khoanh vùng và chuyển đơn vị kỹ thuật đánh giá. |
| Support, rail, anchor | Lỏng, mất chi tiết, ăn mòn, biến dạng, sai khoảng cách hoặc chuyển vị. | Giữ đúng vị trí và không có dấu hiệu quá tải. | Không tự cố định ngẫu nhiên; kiểm tra theo bản vẽ support. |
| Overflow/secondary drainage | Tắc nghẽn, bịt kín, cao độ, route và vị trí xả. | Thông thoáng, dễ quan sát và xả an toàn. | Vệ sinh; không bịt overflow; rà soát nếu cao độ sai. |
| Điểm xả và downstream | Hố ga, cống, bể điều tiết, điểm xả tự do, bồi lắng và trào ngược. | Tiếp nhận được nước, không có vật cản hoặc ngập đầu ra. | Thông tắc, nạo vét hoặc đánh giá lại capacity hạ lưu. |
| Hồ sơ và biển nhận diện | As-built, sơ đồ hệ, lịch sử sửa chữa, đánh số outlet và cảnh báo overflow. | Hồ sơ cập nhật, truy xuất được và phù hợp hiện trường. | Cập nhật bản vẽ, ảnh chụp và biên bản bảo trì. |

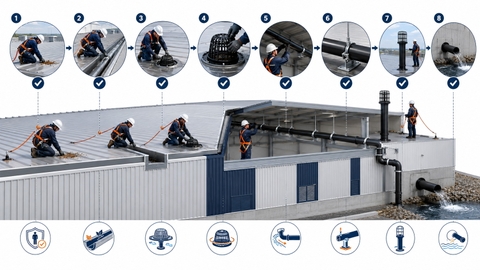

Hình ảnh: Bảo trì phải kiểm tra toàn bộ chuỗi từ mái, máng và phễu đến overflow, support và downstream..4. Vệ sinh mái, máng và phễu đúng cách
Phần lớn công việc bảo trì phòng ngừa tập trung ở phía thượng nguồn. Mái và máng phải được vệ sinh trước khi tháo các bộ phận phễu để tránh rác vừa dọn lại trôi vào hệ thống.
4.1. Trình tự đề xuất
- Khoanh vùng làm việc và thực hiện biện pháp an toàn trên mái.
- Thu gom rác khô, lá cây và vật liệu thi công trên bề mặt mái.
- Làm sạch máng theo hướng từ vùng xa về gần phễu nhưng không đẩy rác vào outlet.
- Tháo lưới hoặc bộ phận phễu theo đúng hướng dẫn kỹ thuật.
- Vệ sinh bề mặt, khe thu, air baffle và khu vực liên kết chống thấm.
- Kiểm tra đủ chi tiết, lắp lại đúng vị trí và ghi nhận bằng ảnh.
4.2. Những việc không nên làm
- Không dùng vật cứng làm biến dạng air baffle hoặc bề mặt phễu.
- Không đẩy rác xuống ống để “xả trôi”.
- Không dùng nước áp lực cao khi chưa đánh giá nguy cơ làm hư màng chống thấm, mối nối hoặc đẩy vật cản sâu hơn.
- Không thay phễu Siphonic bằng phễu gravity thông thường.
- Không bỏ bớt chi tiết phễu vì cho rằng gây cản dòng.
Nếu phát hiện phễu thiếu bộ phận, sai model, biến dạng hoặc liên kết chống thấm hư hỏng, cần xử lý theo hồ sơ sản phẩm và thiết kế dự án.
5. Kiểm tra đường ống, mối nối và phụ kiện
Kiểm tra trực quan nên thực hiện trước khi dùng camera nội soi hoặc các biện pháp xâm lấn. Cần quan sát toàn bộ tuyến có thể tiếp cận, đặc biệt tại cút, tê, reducer, đoạn chuyển tiếp, chân ống đứng và khu vực từng sửa chữa.
Dấu hiệu cần ghi nhận:
- Vết nước, vệt ố hoặc nhỏ giọt tại mối nối.
- Ống võng giữa hai điểm treo.
- Biến dạng, nứt, phồng hoặc chuyển vị.
- Ống chạm máng cáp, kết cấu, trần hoặc hệ MEP khác.
- DN, route hoặc phụ kiện không giống bản vẽ as-built.
- Đoạn ống bị khoan, mở lỗ, đấu nối thêm hoặc sửa chữa không rõ hồ sơ.
Camera nội soi chỉ nên dùng khi có access phù hợp, có nghi ngờ tắc bên trong và đã đánh giá rủi ro thao tác. Không nên mặc định mọi đợt bảo trì đều phải nội soi toàn bộ mạng.
6. Kiểm tra support, rail và anchor
Support không chỉ giữ trọng lượng tĩnh của ống. Hệ còn chịu trọng lượng nước, lực tại các đoạn đổi hướng, chuyển vị nhiệt và tác động trong quá trình priming/de-priming. Vì vậy, bảo trì cần xác nhận hệ treo vẫn đúng cấu hình.
| Hạng mục | Dấu hiệu cần kiểm tra |
|---|---|
| Rail và hanger | Lỏng bulông, mất kẹp, võng, rung, ăn mòn hoặc biến dạng. |
| Anchor/fixed point | Dịch chuyển, nứt nền liên kết, mất chi tiết hoặc cố định sai vị trí. |
| Điểm đổi hướng | Va đập, tiếng động, mối nối chịu lực hoặc khoảng hở không đủ. |
| Khoảng cách treo | Khác bản vẽ support, bị tháo để nhường chỗ cho MEP hoặc bổ sung không tính toán. |
| Giãn nở và chuyển vị | Ống bị khóa cứng ngoài thiết kế hoặc cọ xát khi nhiệt độ thay đổi. |
Không nên bổ sung kẹp hoặc anchor ngẫu nhiên chỉ để giảm rung. Nếu support có sai khác, cần đối chiếu bản vẽ và đánh giá tải trước khi sửa.

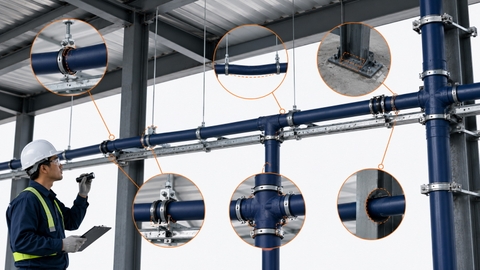

Hình ảnh: Rail, hanger và anchor cần được kiểm tra theo bản vẽ, không chỉ quan sát bằng mắt tại một vài điểm.7. Kiểm tra overflow và secondary drainage
Overflow là lớp bảo vệ khi hệ chính không đủ capacity, bị tắc hoặc lượng mưa vượt cơ sở thiết kế. Đây không phải chi tiết phụ có thể bỏ qua vì ảnh hưởng thẩm mỹ.
Checklist cần gồm:
- Đường vào overflow có bị rác, tấm che hoặc vật liệu chống thấm cản trở hay không.
- Cao độ overflow có bị thay đổi sau sửa mái không.
- Route xả có thông thoáng và độc lập theo thiết kế không.
- Điểm xả có dễ quan sát để phát hiện hệ chính bất thường không.
- Nước overflow có xả vào lối đi, thiết bị điện, mặt dựng nhạy cảm hoặc khu vực nguy hiểm không.
Không được bịt overflow để tránh nước chảy ra bên ngoài. Nếu overflow thường xuyên hoạt động trong mưa thông thường, cần chuyển sang quy trình troubleshooting để xác định nguyên nhân.
8. Kiểm tra điểm xả và hệ thống downstream
Bảo trì thường dừng ở chân ống đứng, trong khi sự cố có thể nằm tại hố ga hoặc cống phía sau. Điểm xả phải được kiểm tra về:
- Vật cản, bùn, rác hoặc bồi lắng.
- Đầu ra bị ngập hoặc không còn xả tự do.
- Dấu trào ngược, xói lở hoặc nước dâng trong hố ga.
- Thay đổi đấu nối sau cải tạo hạ tầng.
- Khả năng tiếp nhận của cống, bể điều tiết hoặc tuyến xả.
Siphonic chỉ vận chuyển nước từ mái tới điểm xả; hệ thống không tự làm tăng capacity của cống ngoài nhà. Vì vậy, bảo trì phải nằm trong tổng thể giải pháp thoát nước mái cho nhà xưởng lớn.
9. Kế hoạch bảo trì theo thời điểm
| Thời điểm | Công việc chính |
|---|---|
| Trước mùa mưa | Vệ sinh toàn diện mái, máng, phễu; kiểm tra overflow, support, điểm xả và hồ sơ. |
| Trong mùa mưa | Quan sát mực nước, hoạt động của các outlet và overflow; ghi nhận hiện tượng bất thường. |
| Sau mưa lớn hoặc bão | Kiểm tra rác, hư hỏng mái, phễu, support, điểm xả và dấu nước bất thường. |
| Sau thi công trên mái | Thu gom vật liệu, kiểm tra catchment, phễu, route, chống thấm và mọi thay đổi MEP. |
| Sau sửa chữa hệ thống | Kiểm tra chất lượng, cập nhật as-built, xác nhận lại cấu hình và commissioning khi cần. |
| Định kỳ theo O&M | Audit hồ sơ, xu hướng hư hỏng, lịch sử overflow và các vị trí lặp lại sự cố. |
10. Hồ sơ bảo trì cần lưu
Mỗi đợt kiểm tra nên tạo một biên bản có thể truy xuất, tối thiểu gồm:
- Ngày kiểm tra, điều kiện thời tiết và người thực hiện.
- Sơ đồ hoặc mã số phễu, lưu vực và điểm xả.
- Ảnh trước và sau vệ sinh.
- Tình trạng mái, máng, phễu, overflow, support và downstream.
- Sai khác so với as-built.
- Hạng mục đã xử lý và hạng mục cần chuyên gia đánh giá.
- Ngày kiểm tra tiếp theo.
Nhật ký bảo trì giúp nhận ra các vị trí lặp lại tắc nghẽn, overflow hoạt động nhiều lần hoặc support thường xuyên bị lỏng. Đây là cơ sở để điều chỉnh tần suất kiểm tra và đánh giá nguyên nhân gốc.
11. Việc đội bảo trì được làm và việc không nên tự ý thay đổi
| Đội bảo trì có thể thực hiện | Không nên tự ý thực hiện |
|---|---|
| Vệ sinh mái, máng, lưới chắn rác và phễu theo hướng dẫn. | Đổi loại phễu, air baffle hoặc kích thước outlet. |
| Ghi nhận và đánh dấu rò rỉ, võng, rung hoặc sai khác hiện trường. | Tăng/giảm DN hoặc thay route đường ống. |
| Kiểm tra overflow và điểm xả có bị tắc không. | Bịt overflow hoặc đổi cao độ xả. |
| Siết lại chi tiết lỏng nếu quy trình O&M cho phép và đúng cấu hình. | Bổ sung anchor, kẹp hoặc rail không theo bản vẽ. |
| Cập nhật ảnh, biên bản và danh sách bất thường. | Đấu nối thêm lưu vực hoặc hệ khác vào mạng hiện hữu. |
Nếu hệ đã xuất hiện đọng nước, rung mạnh, thoát không đều hoặc overflow hoạt động bất thường, tham khảo bài sự cố hệ thống Siphonic: dấu hiệu, nguyên nhân và cách kiểm tra.
Cần rà soát hệ thống trước mùa mưa? Gửi mặt bằng mái, hình ảnh phễu, bản vẽ shop drawing/as-built, vị trí overflow và điểm xả để Lạc Việt hỗ trợ xây dựng checklist kiểm tra sơ bộ. Hotline: 0918182587.
12. Khi nào cần liên hệ đơn vị chuyên môn?
- Phát hiện DN, route, cao độ hoặc phụ kiện khác hồ sơ thiết kế.
- Phễu bị thay đổi, thiếu air baffle hoặc không xác định được model.
- Đường ống võng, biến dạng, rò rỉ hoặc support/anchor dịch chuyển.
- Overflow hoạt động thường xuyên trong mưa thông thường.
- Điểm xả bị ngập, trào ngược hoặc downstream không đủ capacity.
- Hệ có tiếng va đập mạnh, rung kéo dài hoặc một số phễu thoát không đều.
- Không có hồ sơ as-built và hydraulic calculation đáng tin cậy.
- Dự kiến cải tạo mái, thêm thiết bị hoặc thay đổi catchment.
Trong các trường hợp này, vệ sinh đơn thuần có thể không giải quyết được nguyên nhân. Cần đánh giá lại cấu hình, pressure profile, khả năng priming và điều kiện downstream.
13. Câu hỏi thường gặp về bảo trì hệ thống Siphonic
1. Hệ thống Siphonic nên bảo trì bao lâu một lần?
Không có một chu kỳ phù hợp cho mọi công trình. Tối thiểu nên kiểm tra trước mùa mưa, sau mưa lớn, sau thi công trên mái và tăng tần suất ở khu vực nhiều cây, bụi hoặc công trình quan trọng.
2. Có cần vệ sinh phễu dù hệ vẫn thoát nước bình thường không?
Có. Rác và cặn có thể tích tụ dần mà chưa gây dấu hiệu rõ. Vệ sinh phòng ngừa giúp duy trì đường vào phễu và giảm nguy cơ suy giảm capacity trong mưa lớn.
3. Có thể dùng nước áp lực cao để thông toàn bộ hệ không?
Không nên dùng mặc định. Cần đánh giá access, vật liệu, mối nối, màng chống thấm và nguy cơ đẩy vật cản sâu hơn trước khi áp dụng.
4. Có cần kiểm tra áp suất định kỳ bằng đồng hồ đo không?
Không phải mọi hệ đều có điểm đo áp suất cố định. Bảo trì thông thường tập trung vào kiểm tra cấu hình, phễu, route, support và điểm xả. Đo áp suất hoặc thử nghiệm chuyên sâu chỉ thực hiện khi có phương án kỹ thuật phù hợp.
5. Overflow có nước khi mưa lớn có phải lỗi không?
Không nhất thiết. Overflow có thể đang thực hiện đúng chức năng. Cần điều tra nếu nó hoạt động thường xuyên trong mưa thông thường hoặc khi hệ chính có dấu hiệu suy giảm.
6. Sau khi thay một đoạn ống có cần cập nhật hồ sơ không?
Có. Nếu thay đổi liên quan đến DN, chiều dài, route, phụ kiện, support hoặc điểm xả, cần cập nhật as-built và đánh giá lại ảnh hưởng thủy lực khi cần.
7. Bảo trì có giúp kéo dài tuổi thọ hệ thống không?
Bảo trì đúng giúp phát hiện sớm tắc nghẽn, rò rỉ, hư hỏng support và thay đổi hiện trường. Tuy nhiên, tuổi thọ còn phụ thuộc vật liệu, thiết kế, môi trường và chất lượng thi công.
14. Kết luận
Bảo trì hệ thống Siphonic không chỉ là làm sạch phễu. Một kế hoạch O&M đầy đủ phải kiểm tra mái, catchment, máng, phễu, mạng ống, support, anchor, overflow, điểm xả và downstream.
Thời điểm tốt nhất để thực hiện là trước mùa mưa, sau thi công trên mái và sau các sự kiện thời tiết lớn. Mọi thay đổi có ảnh hưởng đến phễu, DN, route, cao độ hoặc điểm xả phải được kiểm soát và đánh giá lại thay vì xử lý theo kinh nghiệm.
Cần xây dựng checklist bảo trì hệ thống Siphonic cho công trình? Gửi mặt bằng mái, số lượng phễu, bản vẽ as-built, vị trí overflow và điểm xả để Lạc Việt hỗ trợ rà soát sơ bộ. Hotline: 0918182587.
15. Nguồn tham khảo kỹ thuật
- ASPE/ANSI 45-2025: Siphonic Roof Drainage — tiêu chuẩn thực hành liên quan đến thiết kế, kiểm tra và thử nghiệm hệ thống thoát nước mái Siphonic.
- Geberit Pluvia — thông tin tổng quan về hệ thống, thiết kế và triển khai.
- Geberit — Easy maintenance — thông tin về khả năng tiếp cận và bảo trì hệ thống thoát nước.
- Zurn Siphonic Drain System — tài liệu kỹ thuật về phễu Siphonic và cấu hình hệ thống.
