Trong quý IV/2025, Lạc Việt đã cung cấp hệ ống và phụ kiện PVC Conduit GS cho dự án Parc Hà Nội, công trình văn phòng hạng A do Indochina Kajima làm chủ đầu tư tại Hà Nội. Phạm vi cung cấp gồm ống PVC Conduit cứng từ D16 đến D50, phụ kiện đồng bộ, ống luồn đàn hồi cho các đoạn chuyển tiếp và hệ ống phân màu theo các phân hệ điện của dự án.
Điểm đáng chú ý của dự án không nằm ở việc cung cấp riêng từng cây ống, mà ở khả năng triển khai một hệ vật tư tương đối đầy đủ cho công trình có nhiều tuyến điện khác nhau. Nhà cung cấp phải đồng thời xử lý bài toán quy cách, cấp chịu nén, phạm vi màu, phụ kiện kết nối, hồ sơ CO/CQ và hỗ trợ kỹ thuật tại công trường. Hàng hóa được điều phối từ hệ thống nhà máy tại Long Hậu, kèm hồ sơ phục vụ công tác kiểm tra và nghiệm thu.

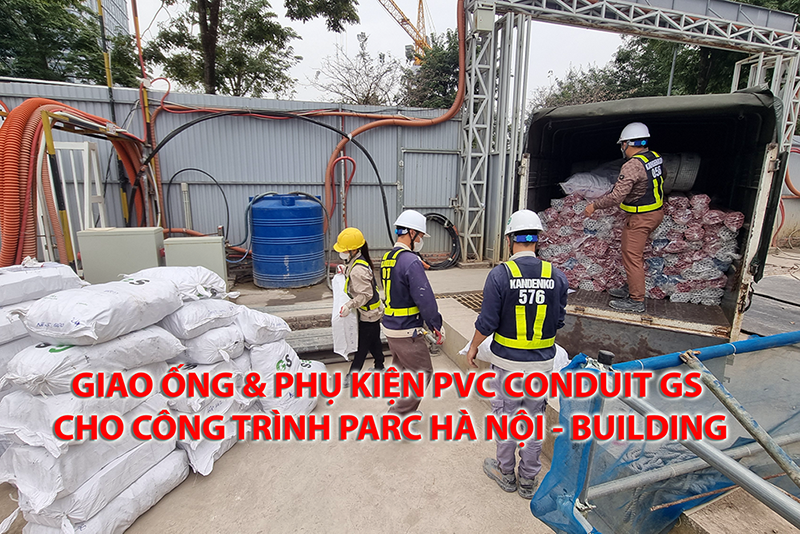

Ống và phụ kiện PVC Conduit GS tại khu vực tập kết vật tư của dự án Parc Hà Nội.
I. Tổng Quan Dự Án Và Yêu Cầu Kỹ Thuật
Parc Hà Nội là dự án văn phòng hạng A tại Hà Nội. Với loại hình công trình này, hệ thống điện thường bao gồm nhiều nhóm chức năng cần được tổ chức rõ ràng ngay từ giai đoạn thiết kế và trình duyệt vật tư.
Yêu cầu đối với hệ luồn dây điện không chỉ là có đủ kích thước ống. Nhà cung cấp còn phải đáp ứng ba nhóm yêu cầu quan trọng.
1. Hệ ống và phụ kiện phải đồng bộ
Ống, phụ kiện nối, hộp chia và các chi tiết chuyển tiếp cần được lựa chọn trong cùng một hệ để hạn chế sai lệch lắp ghép. Cùng một kích thước danh nghĩa nhưng sản phẩm từ nhiều nguồn khác nhau có thể có dung sai khác nhau, dẫn đến mối nối lỏng, khó lắp hoặc phải gia công tại công trường.
Đây là lý do phạm vi cung cấp cho Parc Hà Nội không dừng ở ống cứng mà còn bao gồm phụ kiện đồng bộ và ống đàn hồi cho các vị trí chuyển tiếp. Cách tiếp cận này phù hợp với nguyên tắc sử dụng hệ thống ống và phụ kiện GS thay vì gom vật tư rời từ nhiều nhà cung cấp.
2. Phân màu phải phục vụ quản lý phân hệ
Công trình văn phòng có nhiều nhóm cáp và tuyến kỹ thuật chạy song song. Việc phân màu giúp kỹ sư, nhà thầu và tư vấn giám sát nhận diện tuyến nhanh hơn trong quá trình thi công, kiểm tra và bảo trì.
Tuy nhiên, màu sắc không tự tạo ra một hệ thống quản lý nếu không được quy định rõ trong bản vẽ, legend hoặc specification. Vì vậy, phương án màu cần được thống nhất ngay từ hồ sơ thiết kế và trình duyệt vật tư, thay vì để đội thi công tự chọn tại hiện trường.
3. Hồ sơ phải đi cùng vật tư
Đối với dự án quy mô lớn, hàng hóa và hồ sơ không thể tách rời. CO và CQ cần được chuẩn bị theo lô hàng để hỗ trợ kiểm tra nguồn gốc, chất lượng và đối chiếu vật tư giao thực tế.
Ngoài ra, việc hỗ trợ kỹ thuật tại công trường giúp xử lý các câu hỏi liên quan đến lựa chọn quy cách, phối hợp giữa ống cứng và ống đàn hồi, phân màu và phạm vi sử dụng của từng nhóm sản phẩm.
II. Phạm Vi Cung Cấp PVC Conduit GS Cho Parc Hà Nội
Phạm vi cung cấp được xây dựng theo hướng phục vụ một hệ tuyến hoàn chỉnh, bao gồm các nhóm vật tư chính từ tuyến cứng đến đoạn chuyển tiếp và phụ kiện kết nối.
| Nhóm sản phẩm | Phạm vi cung cấp | Vai trò trong thi công |
|---|---|---|
| Ống PVC Conduit cứng | Dải kích thước D16–D50 | Tạo các tuyến luồn dây điện chính theo bản vẽ thiết kế |
| Ống PVC Conduit phân màu | Áp dụng theo các phân hệ điện của dự án | Hỗ trợ nhận diện, kiểm tra và quản lý tuyến |
| Phụ kiện đồng bộ | Phụ kiện kết nối phù hợp với hệ ống GS | Nối dài, chuyển hướng, chia tuyến và hoàn thiện mối nối |
| Ống luồn đàn hồi | Dùng tại các đoạn chuyển tiếp | Xử lý vị trí cần uốn linh hoạt hoặc kết nối vào thiết bị |
| Hồ sơ kèm theo | CO và CQ đầy đủ | Phục vụ kiểm tra vật tư và công tác nghiệm thu |
| Hỗ trợ kỹ thuật | Hỗ trợ tại công trường | Phối hợp xử lý các vấn đề phát sinh liên quan đến vật tư và ứng dụng |
Hệ PVC Conduit GS gồm ống cứng, phụ kiện kết nối và các chi tiết phục vụ hoàn thiện tuyến.
Việc cung cấp dải D16–D50 giúp dự án xử lý cả tuyến nhánh và tuyến trục theo yêu cầu thiết kế. Tuy nhiên, kích thước chỉ là một phần của cấu hình. Mỗi tuyến còn phải được xác định theo cấp chịu nén, màu nhận diện và loại phụ kiện phù hợp.
Trong quá trình lập BOQ hoặc đặt hàng, cần phân biệt rõ các nhóm sản phẩm theo hướng dẫn tại bài phân loại ống PVC Conduit. Việc chỉ ghi đường kính mà không ghi cấp chịu nén hoặc màu có thể làm phát sinh sai khác giữa hồ sơ, báo giá và hàng giao thực tế.
Ống đàn hồi được sử dụng cho các đoạn chuyển tiếp, không thay thế vai trò của ống cứng trên toàn bộ tuyến. Sự phối hợp này giúp tuyến vừa duy trì được hình học ổn định ở phần chính, vừa có độ linh hoạt cần thiết tại điểm kết nối vào thiết bị hoặc khu vực khó xử lý bằng ống thẳng.
Vật tư PVC Conduit GS được chuẩn bị theo phạm vi cung cấp của dự án.
III. Bài Toán Phân Màu Trong Công Trình Có Nhiều Phân Hệ
Trong dự án văn phòng hạng A, số lượng tuyến điện và tín hiệu có thể lớn, nhiều tuyến đi song song trong trần kỹ thuật, khu vực MEP hoặc không gian âm tường. Nếu tất cả đều dùng một màu và không có phương án nhãn rõ ràng, việc kiểm tra và truy vết tuyến sẽ khó hơn.
Hệ PVC Conduit GS có phương án sáu màu để hỗ trợ tổ chức tuyến theo hồ sơ thiết kế. Bảng dưới đây thể hiện quy ước màu được sử dụng làm cơ sở phân nhóm chức năng.
| Màu ống | Phân hệ đề xuất | Ứng dụng điển hình |
|---|---|---|
| Đỏ | Hệ thống báo cháy và điều khiển PCCC | Đầu báo, nút nhấn, còi, đèn và tín hiệu điều khiển liên quan |
| Cam | Nguồn điện ưu tiên và khẩn cấp | Máy phát, UPS, phụ tải thiết yếu và chiếu sáng khẩn cấp |
| Vàng | Hệ thống điều khiển và tự động hóa | BMS, PLC và cảm biến |
| Xanh dương | Hệ thống dữ liệu và viễn thông | LAN, internet, điện thoại và cáp quang |
| Xanh lá | Hệ thống an ninh và giám sát | Camera CCTV và kiểm soát ra vào |
| Trắng hoặc xám | Điện nguồn, động lực và chiếu sáng thông thường | Tuyến điện sử dụng chung theo thiết kế |
Parc Hà Nội áp dụng phương án phân màu theo các phân hệ điện của dự án. Tuy nhiên, bảng màu chỉ có giá trị khi được đưa vào hồ sơ thiết kế, legend hoặc specification và được các bên thống nhất trước khi triển khai.
IEC 61386 và QCVN 16 không quy định màu sắc bắt buộc cho từng phân hệ điện. Màu ống là một phương án quản lý kỹ thuật của dự án. Nội dung chi tiết về cách đưa màu vào hồ sơ được trình bày tại bài quy ước màu ống luồn dây điện trong specification MEP.
Dải sáu màu của PVC Conduit GS hỗ trợ nhận diện các nhóm tuyến điện theo quy ước dự án.
1. Ràng buộc về phạm vi dải màu
Kinh nghiệm quan trọng trong quá trình triển khai là không phải mọi đường kính và cấp chịu nén đều có đủ sáu màu.
Dải sáu màu chỉ có ở cấp chịu nén 750N, tại ba cỡ D20, D25 và D32. Các cấp chịu nén và kích thước còn lại chỉ có màu trắng.
Điều này có ý nghĩa trực tiếp đối với dự án có nhiều tuyến trục và tuyến yêu cầu cấp cơ học cao. Với tuyến cần cấp 1250N hoặc tuyến D40, D50, phương án phù hợp là sử dụng ống trắng đúng quy cách và bổ sung nhãn nhận diện theo phân hệ.
Không nên hạ từ 1250N xuống 750N chỉ để lấy màu. Cũng không nên đổi đường kính thiết kế để nằm trong phạm vi sản phẩm có màu. Cấp chịu nén và kích thước phải được ưu tiên theo yêu cầu cơ học và khả năng luồn cáp; màu là lớp nhận diện bổ sung.
Vì vậy, ngay từ giai đoạn trình duyệt vật tư, hồ sơ nên xác định rõ:
- Tuyến nào sử dụng ống màu trực tiếp.
- Tuyến nào nằm ngoài phạm vi sáu màu.
- Vị trí nào cần dùng ống trắng kèm nhãn.
- Quy cách nhãn tại hộp nối, đầu tuyến và điểm chuyển hướng.
Bài màu sắc PVC Conduit và phương pháp nhận diện tuyến phân tích sâu hơn cách phối hợp giữa màu ống và nhãn tại hiện trường.
2. Màu sắc không thay thế quản lý hồ sơ
Ống màu giúp nhận diện bằng mắt, nhưng không thay thế bản vẽ, mã tuyến và nhãn kỹ thuật. Trong hệ PVC Conduit GS, phụ kiện vẫn có màu trắng. Khi tuyến màu đi qua khớp nối, co, tê hoặc hộp chia, nhận diện màu sẽ bị gián đoạn tại phụ kiện.
Do đó, việc triển khai cần phối hợp ba lớp thông tin:
- Màu ống theo phân hệ.
- Nhãn tại vị trí cần kiểm tra.
- Mã tuyến trên bản vẽ và hồ sơ hoàn công.
Trang PVC Conduit GS sáu màu là tài liệu tổng hợp để kỹ sư và nhà thầu xác định cấu hình màu phù hợp cho từng nhóm công trình.
IV. Kiểm Soát Chất Lượng Và Hồ Sơ Đi Kèm
Vật tư cung cấp cho Parc Hà Nội được điều phối từ hệ thống nhà máy tại Long Hậu. Việc có nguồn giao hàng xác định giúp hỗ trợ kiểm soát xuất xứ, hồ sơ và sự đồng bộ giữa các nhóm sản phẩm.
Lô vật tư PVC Conduit GS được chuẩn bị từ hệ thống nhà máy tại Long Hậu.
1. CO và CQ đi cùng lô hàng
CO và CQ được cung cấp đầy đủ theo phạm vi giao hàng. Với dự án có yêu cầu kiểm soát hồ sơ, việc chuẩn bị tài liệu theo từng lô giúp bộ phận nghiệm thu đối chiếu nhanh hơn giữa chứng từ và vật tư thực tế.
Không nên để toàn bộ hồ sơ dồn đến cuối dự án. Khi hàng hóa đã được đưa vào nhiều khu vực hoặc chia cho nhiều đội thi công, việc truy xuất ngược từng lô sẽ phức tạp hơn.
Nội dung về cấu trúc hồ sơ trình duyệt và nghiệm thu có thể tham khảo tại bài hồ sơ vật tư ống luồn dây điện cần chuẩn bị cho nghiệm thu.
2. Đối chiếu tiêu chuẩn và quy chuẩn
Nhóm tài liệu kỹ thuật liên quan đến hệ PVC Conduit gồm IEC 61386-1:2008, BS EN 61386-21:2010 và QCVN 16:2023/BXD.
IEC 61386-1:2008 đưa ra các yêu cầu chung. BS EN 61386-21:2010 áp dụng cho hệ ống cứng, không phải riêng cho vật liệu nhựa. QCVN 16:2023/BXD được đối chiếu theo phạm vi sản phẩm và hồ sơ tương ứng.
Tại thời điểm nghiệm thu, cần kiểm tra lại ấn bản tiêu chuẩn, quy chuẩn và yêu cầu pháp lý đang có hiệu lực. Phần giải thích chi tiết được trình bày tại bài tiêu chuẩn áp dụng cho PVC Conduit.
3. Hỗ trợ kỹ thuật tại công trường
Phạm vi triển khai còn bao gồm hỗ trợ kỹ thuật tại công trường. Hỗ trợ này tập trung vào việc làm rõ cấu hình vật tư, cách phối hợp giữa các nhóm sản phẩm và xử lý những điểm cần thống nhất giữa hồ sơ và thi công.
Đối với hệ nhiều cỡ, nhiều màu và nhiều cấp chịu nén, hỗ trợ tại hiện trường giúp tránh việc đội thi công tự thay đổi sản phẩm để xử lý tình huống cục bộ. Các lỗi như dùng sai phụ kiện, ghép chéo hệ hoặc thay đổi cấp chịu nén có thể ảnh hưởng đến tính nhất quán của toàn tuyến.
Vật tư được giao kèm hoạt động phối hợp và hỗ trợ kỹ thuật tại công trường.
V. Bốn Điểm Rút Ra Cho Các Dự Án Tương Tự
1. Thống nhất quy ước màu từ giai đoạn specification
Không nên đợi đến khi thi công mới quyết định màu cho từng phân hệ. Khi màu chưa được đưa vào specification, mỗi bên có thể hiểu khác nhau và dẫn đến việc đặt hàng không thống nhất.
Hồ sơ nên nêu rõ màu, phân hệ, phạm vi đường kính, cấp chịu nén và phương án nhãn cho tuyến ngoài phạm vi màu. Đây là cơ sở để tư vấn thiết kế, nhà thầu và nhà cung cấp cùng sử dụng một bảng quy ước.
2. Xác định sớm các tuyến nằm ngoài dải sáu màu
Đây là bước đặc biệt quan trọng đối với công trình có tuyến trục D40, D50 hoặc tuyến yêu cầu cấp 1250N.
Dải sáu màu chỉ có ở 750N và D20, D25, D32. Nếu không xác định sớm, BOQ có thể ghi màu cho một quy cách không có trong phạm vi sản phẩm. Khi đó, dự án phải điều chỉnh lại hồ sơ hoặc xử lý nhận diện tại công trường.
Phương án an toàn là giữ nguyên đường kính và cấp chịu nén theo thiết kế, sau đó sử dụng ống trắng kèm nhãn. Việc lựa chọn giữa 750N và 1250N cho tuyến âm sàn cần dựa trên yêu cầu thực tế, như phân tích tại bài PVC Conduit âm sàn nên chọn 750N hay 1250N.
3. Đồng bộ ống và phụ kiện trong cùng một hệ
Phần lớn vấn đề lắp ghép xuất hiện tại mối nối, không phải ở đoạn thân ống thẳng. Khi ống và phụ kiện không cùng hệ, đội thi công có thể phải xử lý bằng cách ép, mài hoặc chèn tại công trường.
Cách làm này tạo ra sự không đồng nhất giữa các vị trí và làm tăng rủi ro tuột ống, hở mối nối hoặc tạp chất lọt vào trong tuyến. Trang ống và phụ kiện luồn dây điện PVC Conduit GS trình bày đầy đủ các nhóm sản phẩm có thể cấu hình đồng bộ.
Ngay cả khi dùng vật tư cùng hệ, đội thi công vẫn phải kiểm soát cắt ống, làm sạch đầu nối, độ sâu lắp ghép và cố định tuyến. Các lỗi thường gặp được tổng hợp tại bài lỗi thi công ống luồn dây điện PVC Conduit.
4. Xin CO và CQ theo từng đợt giao
Hồ sơ nên được kiểm soát đồng thời với việc giao hàng. Mỗi đợt hàng cần được đối chiếu với chứng từ tương ứng, thay vì đợi cuối dự án mới tập hợp.
Cách làm này giúp:
- Dễ xác định chứng từ của từng lô vật tư.
- Giảm áp lực hồ sơ ở giai đoạn nghiệm thu.
- Thuận tiện đối chiếu giữa hàng giao, phiếu giao và tài liệu chất lượng.
- Hạn chế thiếu hồ sơ khi vật tư đã phân tán ra nhiều khu vực thi công.
Case study Parc Hà Nội cho thấy năng lực cung cấp dự án không chỉ được đánh giá bằng khả năng giao đúng chủng loại ống. Nhà cung cấp còn phải phối hợp được hệ phụ kiện, phương án phân màu, hồ sơ theo lô và hỗ trợ kỹ thuật trong quá trình triển khai.
VI. Tư Vấn Và Cung Cấp PVC Conduit GS Cho Dự Án
Lạc Việt cung cấp hệ PVC Conduit GS cho các dự án văn phòng, tòa nhà, nhà máy và công trình MEP có yêu cầu kiểm soát đồng bộ giữa ống, phụ kiện, màu nhận diện và hồ sơ vật tư.
Để xây dựng cấu hình phù hợp, chủ đầu tư, tổng thầu hoặc tư vấn thiết kế có thể gửi BOQ, specification, bảng legend màu hoặc bản vẽ tuyến. Lạc Việt sẽ hỗ trợ đối chiếu phạm vi D16–D50, cấp chịu nén, dải màu, phụ kiện đồng bộ, nhu cầu ống đàn hồi và hồ sơ CO/CQ.
