Lưu lượng kế kiểu phao Krohne H250 M9 cho chất lỏng, khí & hơi trong công nghiệp

Lưu lượng kế kiểu phao KROHNE H250 M9 – Giải pháp đo lường cho chất lỏng, khí và hơi trong công nghiệp

KROHNE H250 M9 là lưu lượng kế kiểu phao toàn kim loại, đo chất lỏng, khí và hơi nước không cần nguồn điện. Đường kính DN15–DN150, áp suất đến 1.000 bar, nhiệt độ −196°C đến +400°C. Tùy chọn tín hiệu 4–20 mA/HART, Profibus PA, limit switch. Chứng nhận SIL 2, ATEX, EHEDG.

I. Giới thiệu KROHNE H250 M9

Trong nhiều ứng dụng công nghiệp, đặc biệt là các điểm đo lưu lượng nhỏ, lưu lượng thấp hoặc điều kiện vận hành khắc nghiệt (áp suất cao, nhiệt độ cực đoan, môi chất ăn mòn), flowmeter điện từ hoặc siêu âm không phải lúc nào cũng là lựa chọn phù hợp. Đây chính là phạm vi ứng dụng của lưu lượng kế kiểu phao (variable area flowmeter / rotameter).

KROHNE H250 M9 là dòng lưu lượng kế kiểu phao toàn kim loại (all-metal variable area flowmeter) được thiết kế cho đo lường chất lỏng, khí và hơi nước trong môi trường công nghiệp. Với kết cấu thép không gỉ, khả năng chịu áp suất đến 1.000 bar và nhiệt độ từ −196°C đến +400°C, H250 M9 là giải pháp đáng tin cậy cho các ứng dụng process từ hóa chất, dầu khí đến nhà máy nước và thực phẩm.

📌 Lưu ý: Dòng H250 M9 hiện đã được KROHNE nâng cấp sang phiên bản kế nhiệm H250 M40 với nhiều tính năng truyền thông mở rộng hơn. Lạc Việt hỗ trợ tư vấn cả hai phiên bản tùy theo yêu cầu dự án và tồn kho hiện có.

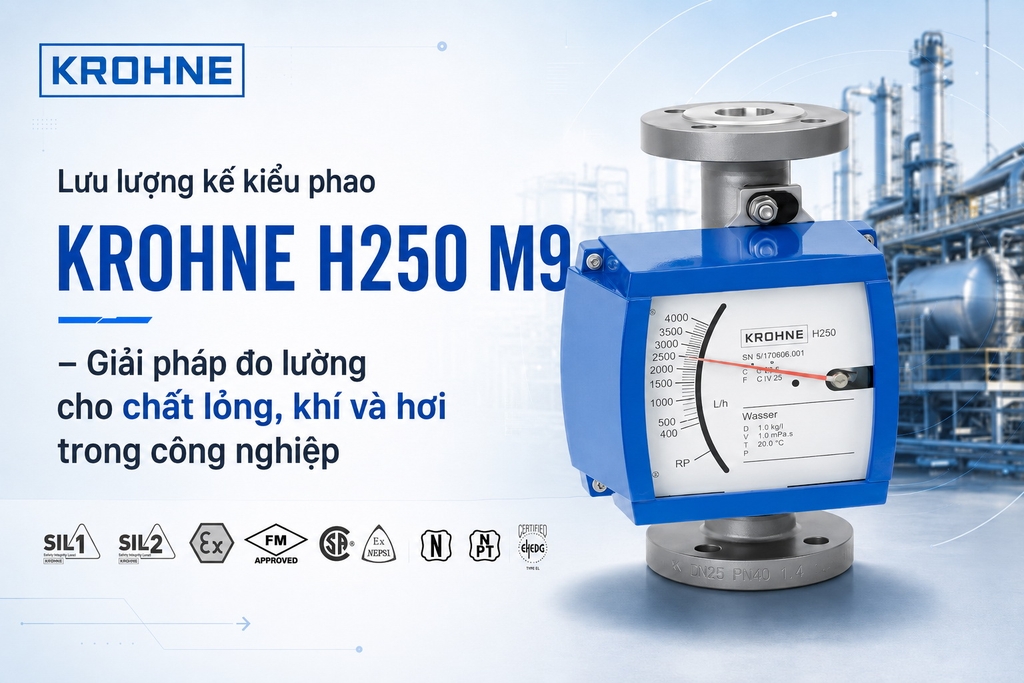

Ảnh sản phẩm: Lưu lượng kế kiểu phao KROHNE H250 M9 dạng mặt bích cho ứng dụng công nghiệp

II. Lưu lượng kế kiểu phao là gì?

Lưu lượng kế kiểu phao (variable area flowmeter – thường gọi là rotameter) hoạt động theo nguyên lý phao nổi trong ống côn (float measuring principle):

1. Phần đo gồm một ống côn kim loại bên trong có phao di chuyển tự do theo chiều thẳng đứng.
2. Môi chất đi qua flowmeter từ dưới lên trên. Phao tự điều chỉnh vị trí sao cho lực đẩy nổi, lực cản và trọng lượng phao ở trạng thái cân bằng.
3. Vị trí phao tỷ lệ thuận với lưu lượng, được truyền ra bên ngoài qua khớp nối từ (magnetic coupling) và hiển thị trên thang đo cơ học hoặc bộ chuyển đổi điện tử.

Ưu điểm cốt lõi của nguyên lý này: đo và hiển thị không cần nguồn điện phụ trợ – phù hợp cho các điểm đo xa, khu vực khó cấp nguồn hoặc yêu cầu đo đơn giản, tin cậy.

Nếu cần tìm hiểu sâu hơn về các công nghệ đo lưu lượng phổ biến trong ngành nước, có thể tham khảo bài viết Hướng dẫn chọn đồng hồ đo lưu lượng điện từ để so sánh nguyên lý và phạm vi ứng dụng giữa các loại flowmeter.

III. Đặc điểm kỹ thuật nổi bật của KROHNE H250 M9

1. Kết cấu toàn kim loại, chịu điều kiện khắc nghiệt

• Thân đo và phao bằng thép không gỉ 316L tiêu chuẩn, tùy chọn Hastelloy C4 cho môi chất ăn mòn mạnh.
• Chịu áp suất vận hành lên đến 1.000 bar (tùy phiên bản) – phù hợp cho đường ống áp suất cao trong dầu khí, hóa chất.
• Dải nhiệt độ rộng: −196°C đến +400°C (phiên bản tiêu chuẩn đến +300°C; phiên bản HT đến +400°C).

2. Hiển thị cơ học, không cần nguồn điện

• Bộ hiển thị M9 dạng modular: hiển thị lưu lượng tức thì trên thang đo cơ học thông qua kim chỉ, không yêu cầu nguồn điện bổ sung.
• Thích hợp cho các điểm đo trong khu vực nguy hiểm cháy nổ, điểm đo xa hoặc nơi hạn chế cấp nguồn.

3. Tùy chọn tín hiệu điện tử mở rộng

Mặc dù hoạt động cơ bản không cần điện, H250 M9 có thể lắp thêm các module điện tử:

• Công tắc giới hạn (limit switch): loại NAMUR hoặc transistor 3 dây – dùng cho cảnh báo lưu lượng cao/thấp.
• Đầu ra dòng 4…20 mA với giao thức HART® (module ESK2A) – kết nối với PLC, SCADA, DCS.
• Profibus PA (module ESK3-PA) – tích hợp vào mạng truyền thông công nghiệp.
• Bộ đếm tổng lưu lượng (totalizer ESK-Z) với xung đầu ra – theo dõi tổng lượng tiêu thụ.

4. Lớp lót PTFE/Ceramic cho môi chất ăn mòn

• Phiên bản H250/C có lớp lót PTFE hoặc ceramic trên toàn bộ phần tiếp xúc môi chất.
• Phù hợp đo lường axit, kiềm, hóa chất có tính ăn mòn cao.
• Nhiệt độ tối đa: 70°C (lót PTFE) hoặc 250°C (lót ceramic/TFM).

5. Lắp đặt linh hoạt

• Phiên bản tiêu chuẩn: lắp đặt thẳng đứng, dòng chảy từ dưới lên.
• Phiên bản H250H: lắp ngang (horizontal).
• Phiên bản H250U: lắp ngược (dòng chảy từ trên xuống).
• Các phiên bản H250H và H250U chỉ hoạt động với bộ hiển thị M9 (sử dụng lò xo thay thế trọng lực).

6. Chứng nhận an toàn

• SIL 2 (Safety Integrity Level 2).
• ATEX, FM, CSA, NEPSI – phê duyệt sử dụng trong vùng nguy hiểm cháy nổ.
• EHEDG (phiên bản Food & Pharma H250 F) – cho ngành thực phẩm và dược phẩm.

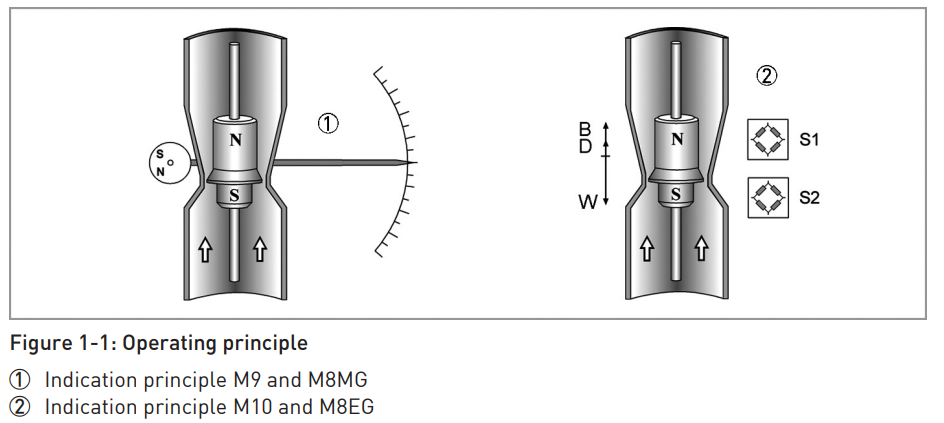

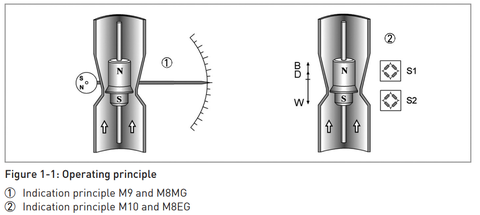

Hình ảnh: Bản vẽ cắt hoặc sơ đồ nguyên lý hoạt động H250 M9 (phao trong ống côn, khớp nối từ, kim hiển thị). Nguồn: datasheet KROHNE H250 trang 8, Figure 1-1.

IV. Bảng thông số kỹ thuật tham khảo

⚠️ Thông số kỹ thuật trên mang tính tham khảo theo datasheet KROHNE H250 revision 03/2009. Cần xác nhận chi tiết theo catalogue và order code cụ thể khi đặt hàng.

V. Ứng dụng thực tế của KROHNE H250 M9

1. Nhà máy hóa chất và dầu khí

• Đo lưu lượng hóa chất lỏng trên đường ống process: axit, kiềm, dung môi, chất xúc tác.
• Kiểm soát lưu lượng khí đốt cho burner công nghiệp.
• Giám sát lưu lượng dầu bôi trơn, dầu thủy lực, nước làm mát.
• Ưu tiên phiên bản H250/C (lót PTFE/ceramic) nếu môi chất ăn mòn.

2. Nhà máy nước và hệ thống cấp nước

• Đo lưu lượng hóa chất châm (chlorine, phèn, polymer, NaOH) tại nhà máy xử lý nước.
• Giám sát lưu lượng nước rửa lọc, nước xả bùn, nước phụ trợ (utility).
• Tại các điểm đo lưu lượng nhỏ nơi đồng hồ điện từ không kinh tế hoặc không phù hợp với môi chất không dẫn điện.

3. Nhà máy thực phẩm và dược phẩm

• Phiên bản H250 F có chứng nhận EHEDG, bề mặt tiếp xúc Ra ≤ 0,8 µm.
• Hỗ trợ vệ sinh tại chỗ CIP và tiệt trùng SIP.
• Phù hợp đo lưu lượng dịch, syrup, dung môi thực phẩm, nước tinh khiết.

4. Nhà máy điện và công nghiệp nặng

• Giám sát lưu lượng nước làm mát, hơi nước, khí nén.
• Bảo vệ chống chạy khô bơm (dry-run protection).
• Kiểm soát dòng chảy tại các điểm đo có áp suất cao và nhiệt độ cao.

5. HVAC và hệ thống tiện ích (utility)

• Đo lưu lượng nước lạnh, nước nóng trên nhánh phụ trợ.
• Theo dõi lưu lượng nước bổ sung cho tháp giải nhiệt, boiler.
• Phối hợp cùng hệ thống ống PPR hoặc CPVC Industrial tùy điều kiện nhiệt độ và môi chất.

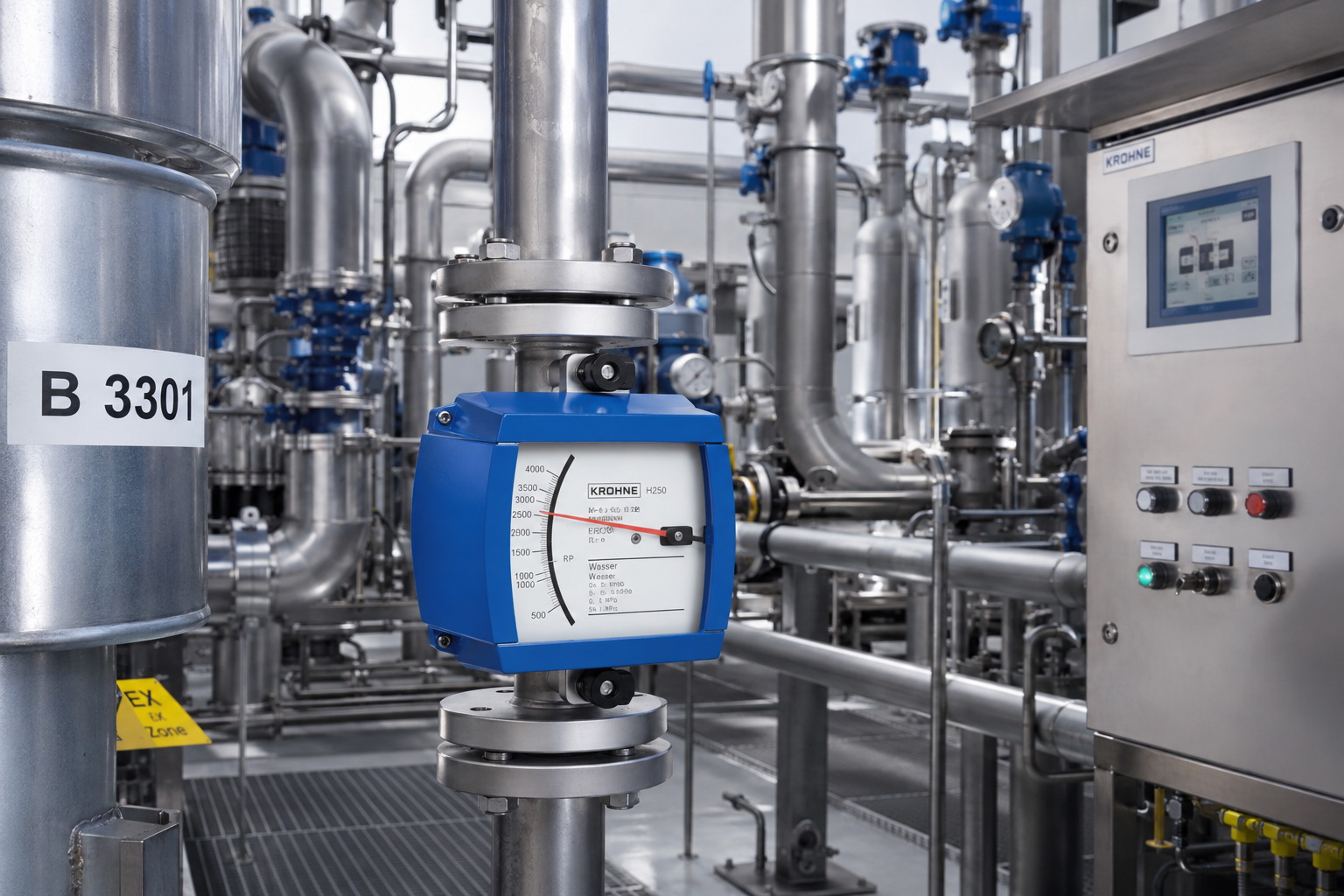

Hình ảnh: lưu lượng kế kiểu phao lắp trên đường ống trong nhà máy hóa chất hoặc nhà máy nước, có mặt bích, đường ống inox, panel tín hiệu.

VI. So sánh H250 M9 với các phương án đo lường khác

Nhận xét: H250 M9 không thay thế flowmeter điện từ trong ứng dụng nước sạch DN lớn hay DMA – nhưng phát huy ưu thế rõ ràng ở các ứng dụng lưu lượng nhỏ, đường kính nhỏ, môi chất không dẫn điện, áp suất/nhiệt độ cao và điểm đo không có nguồn điện.

Với các ứng dụng đo lưu lượng nước sạch trong nhà máy nước hoặc mạng lưới cấp nước, có thể tìm hiểu thêm dòng OPTIFLUX 2300 hoặc OPTIFLUX 2050 để đối chiếu phương án phù hợp.

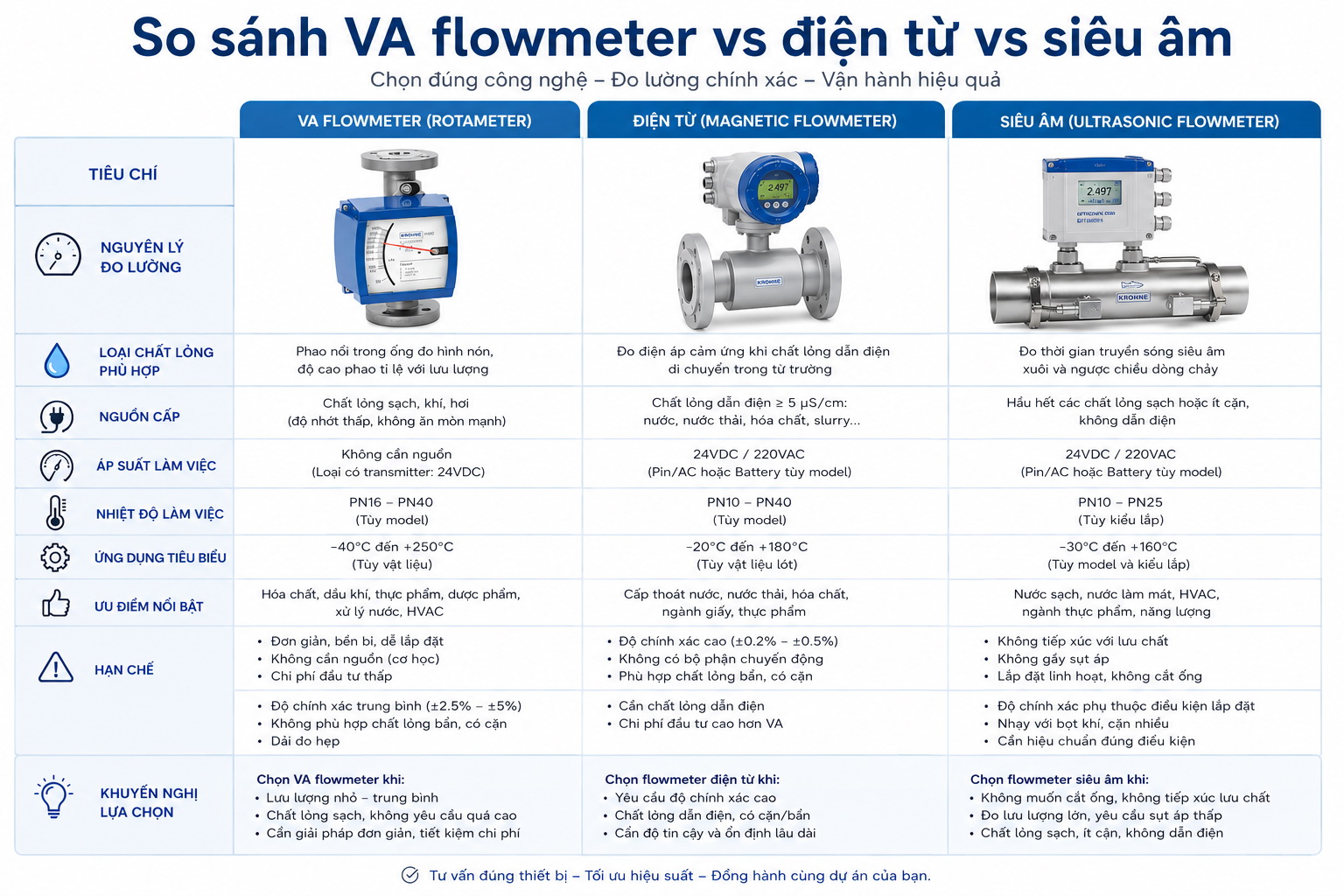

Hình ảnh: Bảng so sánh lưu lượng kế kiểu phao với flowmeter điện từ và siêu âm

VII. Phiên bản kế nhiệm: KROHNE H250 M40

Dòng H250 M9 đã được KROHNE thay thế bằng H250 M40 với các nâng cấp đáng chú ý:

1. Giữ nguyên thế mạnh cốt lõi: kết cấu toàn kim loại, dải áp suất và nhiệt độ rộng, không cần nguồn điện cho hiển thị cơ.
2. Bổ sung giao thức truyền thông: 4…20 mA / HART®7, Foundation Fieldbus, Profibus PA.
3. Bộ đếm tổng 12 chữ số, lưu giữ dữ liệu khi mất điện.
4. Hỗ trợ chẩn đoán theo NE 107.
5. Lắp đặt linh hoạt: thẳng đứng, ngang hoặc ống dẫn đi xuống.

Nếu dự án yêu cầu tính năng truyền thông hiện đại hơn hoặc cần mua mới, Lạc Việt khuyến nghị đánh giá H250 M40 như phương án chính. Với các hệ thống đang vận hành H250 M9 và cần thay thế phụ tùng, linh kiện, Lạc Việt vẫn hỗ trợ tư vấn và cung cấp.

VIII. Tiêu chí lựa chọn và thông tin cần cung cấp khi đặt hàng

Khi cần tư vấn hoặc báo giá KROHNE H250 M9 / H250 M40, hãy chuẩn bị các thông tin sau:

IX. FAQ – Câu hỏi thường gặp

Câu 1: Lưu lượng kế kiểu phao KROHNE H250 M9 đo được những loại môi chất nào?

H250 M9 đo được chất lỏng, khí và hơi nước – bao gồm cả môi chất dẫn điện và không dẫn điện. Điều này khác biệt so với flowmeter điện từ vốn chỉ đo được chất lỏng dẫn điện. Với phiên bản lót PTFE hoặc ceramic, H250 M9 còn phù hợp cho axit, kiềm và các hóa chất ăn mòn.

Câu 2: H250 M9 có cần nguồn điện không?

Chế độ hiển thị cơ học (kim chỉ trên thang đo) không cần nguồn điện. Chỉ cần cấp nguồn khi lắp thêm module tín hiệu điện tử như 4…20 mA, HART, Profibus PA hoặc bộ đếm tổng.

Câu 3: KROHNE H250 M9 khác gì H250 M40?

H250 M40 là phiên bản kế nhiệm của H250 M9 với nâng cấp về giao thức truyền thông (HART®7, Foundation Fieldbus, Profibus PA), bộ đếm 12 chữ số và chẩn đoán NE 107. Phần cơ khí và nguyên lý đo cơ bản tương tự nhau.

Câu 4: H250 M9 có phù hợp cho nhà máy nước không?

Có – đặc biệt tại các điểm đo lưu lượng hóa chất châm (chlorine, phèn, polymer), nước rửa lọc hoặc nước phụ trợ. Tuy nhiên, đối với đo lưu lượng nước sạch DN lớn trên tuyến ống chính, flowmeter điện từ (ví dụ OPTIFLUX 2300) thường là lựa chọn phù hợp hơn.

Câu 5: Có thể lắp H250 M9 nằm ngang được không?

Có – phiên bản H250H cho phép lắp ngang và H250U cho phép lắp ống dẫn đi xuống. Cả hai phiên bản này sử dụng lò xo thay thế trọng lực và chỉ hoạt động với bộ hiển thị M9.

Câu 6: Lạc Việt có thể cung cấp phụ tùng thay thế cho H250 M9 không?

Lạc Việt hỗ trợ tư vấn phụ tùng, linh kiện thay thế cho H250 M9 đang vận hành. Với hệ thống mới, khuyến nghị đánh giá phiên bản H250 M40 để đảm bảo nguồn cung ổn định và tương thích truyền thông hiện đại.

X. Kết luận

KROHNE H250 M9 là dòng lưu lượng kế kiểu phao toàn kim loại đã được kiểm chứng trong nhiều ngành công nghiệp trên toàn cầu. Với khả năng đo không cần nguồn điện, dải áp suất và nhiệt độ rộng, cùng tùy chọn vật liệu phong phú, H250 M9 đặc biệt phù hợp cho:

1. Đo lưu lượng nhỏ trên đường ống process, hóa chất, utility.
2. Điểm đo xa không có nguồn điện hoặc khu vực nguy hiểm cháy nổ.
3. Ứng dụng đo khí, hơi nước – nơi flowmeter điện từ không áp dụng được.
4. Nhà máy nước, nhà máy thực phẩm, nhà máy điện và các hệ thống HVAC/utility.

Nếu hệ thống đang vận hành H250 M9 hoặc cần triển khai mới với dòng H250 M40 kế nhiệm, hãy liên hệ Lạc Việt để được hỗ trợ tư vấn cấu hình, báo giá và phụ kiện phù hợp.
