WATERFLUX 3070 V3
Battery powered electromagnetic water meter with optional KROHNE FlexPower (Quick Starts)
(Phiên bản QS_WATERFLUX3070_V3_en_220503_4005303003_R03)

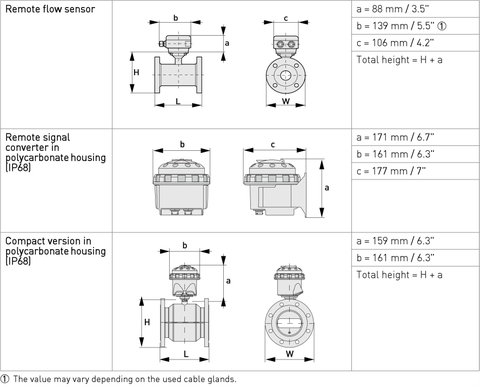

5.1 Dimensions and weights / 5.1 Kích thước và trọng lượng
1 The value may vary depending on the used cable glands. / Giá trị có thể thay đổi tùy thuộc vào các loại đầu nối cáp được sử dụng.

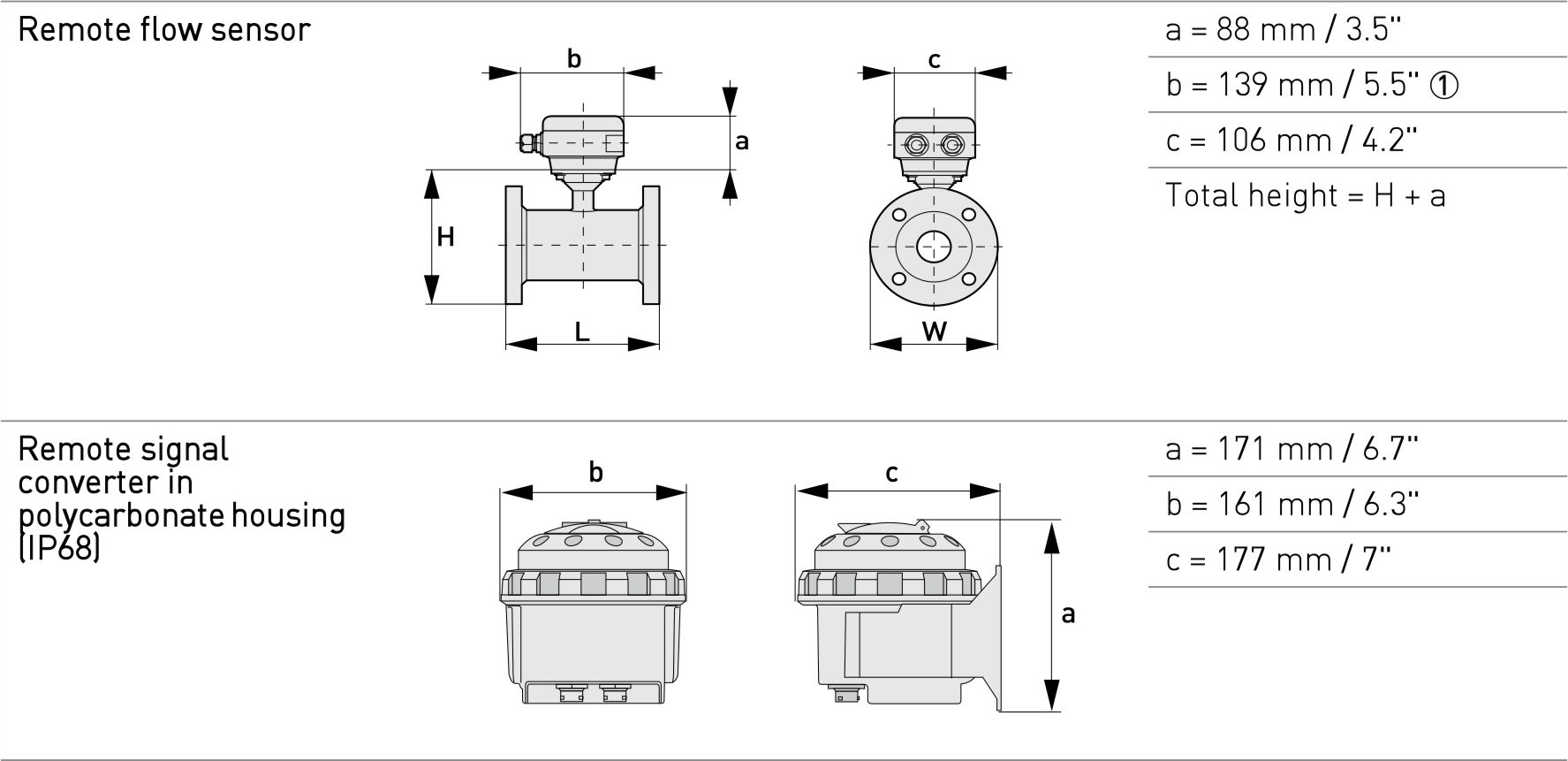

Remote flow sensor / Cảm biến dòng chảy từ xa
- a = 88 mm / 3.5"
- b = 139 mm / 5.5" 1
- c = 106 mm / 4.2"
- Total height = H + a / Chiều cao tổng = H + a
Remote signal converter in polycarbonate housing (IP68) / Bộ chuyển đổi tín hiệu từ xa trong vỏ polycarbonate (IP68)
- a = 171 mm / 6.7"
- b = 161 mm / 6.3"
- c = 177 mm / 7"
Compact version in polycarbonate housing (IP68) / Phiên bản gọn nhẹ trong vỏ polycarbonate (IP68)
- a = 159 mm / 6.3"
- b = 161 mm / 6.3"
- Total height = H + a / Chiều cao tổng = H + a
INFORMATION! / THÔNG TIN!
- All data given in the following tables are based on standard versions of the flow sensor only. / Tất cả dữ liệu được cung cấp trong các bảng dưới đây chỉ dựa trên phiên bản tiêu chuẩn của cảm biến dòng chảy.
- Especially for smaller nominal sizes of the flow sensor, the signal converter can be bigger than the flow sensor. / Đặc biệt đối với các kích thước danh định nhỏ hơn của cảm biến dòng chảy, bộ chuyển đổi tín hiệu có thể lớn hơn cảm biến dòng chảy.
- Note that for other pressure ratings than mentioned, the dimensions may be different. / Lưu ý rằng đối với các xếp hạng áp suất khác so với những gì đã được đề cập, kích thước có thể khác nhau.
- For full information on signal converter dimensions, see relevant documentation. / Để biết thông tin đầy đủ về kích thước bộ chuyển đổi tín hiệu, xem tài liệu liên quan.

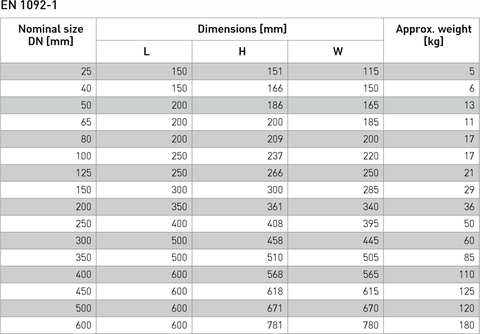

EN 1092-1

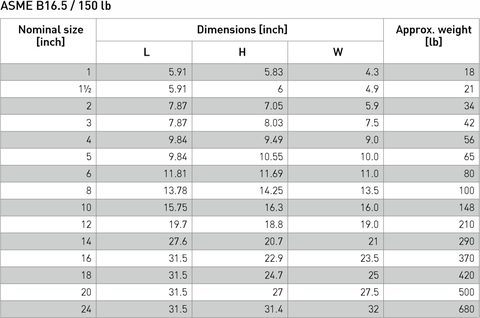

ASME B16.5 / 150 lb
- This section includes tables with detailed dimensions and weights for various nominal sizes (DN / inch) and pressure ratings, specifying lengths (L), heights (H), and approximate weights (W) for both the remote and compact versions of the flow sensor, and for the remote signal converter.
- Phần này bao gồm các bảng với kích thước và trọng lượng chi tiết cho các kích thước danh nghĩa (DN / inch) và xếp hạng áp suất khác nhau, chỉ định chiều dài (L), chiều cao (H) và trọng lượng xấp xỉ (W) cho cả phiên bản từ xa và phiên bản gọn nhẹ của cảm biến dòng chảy, và cho bộ chuyển đổi tín hiệu từ xa.
