Giám sát cách nhiệt SmartSense | SmartSense insulation monitoring
Các cụm nhiệt độ với cảm biến Pt100 hoặc cặp nhiệt điện có thể tạo ra các phép đo sai do độ ẩm trong vật chèn đo, ví dụ như do mài mòn, ăn mòn hoặc nứt. Bộ truyền nhiệt độ OPTITEMP với SmartSense theo dõi cảm biến nhiệt độ và cảnh báo các lỗi cách ly.
1. Lỗi đo lường do cách ly thấp
Cấu trúc của cảm biến Pt100 và cặp nhiệt điện có những đặc điểm mà bản thân nó có thể dẫn đến các phép đo không chính xác. Điều này áp dụng bất kể thương hiệu và loại. Một trong những nguồn lỗi thường bị bỏ qua này là độ cách ly trong cảm biến, nếu quá thấp, có thể làm giảm đáng kể kết quả đo. Sự cách ly có thể bị suy giảm do nhiệt độ, nhiễm bẩn, rung động, ảnh hưởng vật lý hoặc hóa học hoặc ảnh hưởng phóng xạ.
2. Kiểm soát hoàn toàn chuỗi đo từ điểm đo đến máy phát
Hầu hết các bộ truyền nhiệt độ của KROHNE đều dựa trên bộ vi xử lý và cung cấp một số phép đo và chức năng điều khiển ngoài các phép đo tiêu chuẩn. Một trong những chức năng của bộ phát này là giám sát điện trở cách ly của cảm biến nhiệt độ và dây dẫn của cảm biến, được gọi là SmartSense. SmartSense cung cấp khả năng giám sát cảm biến cặp nhiệt điện hoặc Pt100 (kết nối 3 dây) với điện trở cách ly thấp. SmartSense không chỉ giám sát cảm biến mà còn theo dõi dây dẫn từ các đầu cuối của cảm biến đến các đầu cuối của máy phát. Điều này cho phép kiểm soát hoàn toàn tình trạng của chuỗi đo từ điểm đo đến máy phát

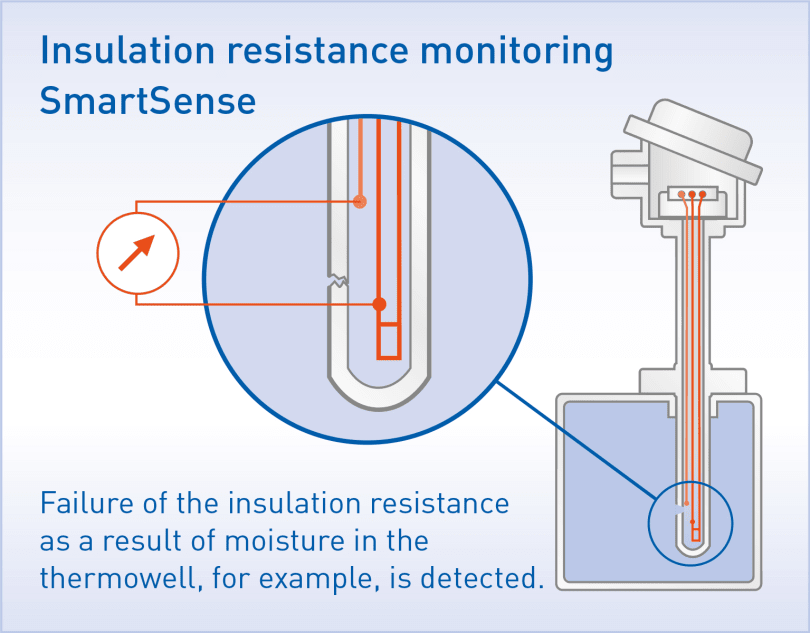

Phát hiện độ ẩm trong giếng nhiệt do vết nứt gây ra: Giám sát điện trở cách điện SmartSense cho biết sớm sự cố để có thể cảnh báo việc kiểm tra/bảo trì
3. Cách nhận cảnh báo sớm về mức độ cô lập thấp với SmartSense
Để thực hiện việc giám sát, cảm biến phải được trang bị thêm một dây dẫn. Dây dẫn này sẽ có một đầu cuối riêng biệt và đi qua cảm biến đến tận phần tử cảm biến. Khi điện trở cách ly quá thấp, tín hiệu đầu ra sẽ chuyển sang giá trị được lập trình sẵn.
Đối với Pt100, giới hạn phát hiện đối với “cách ly thấp” có thể điều chỉnh trong khoảng từ 50 kΩ đến 500 kΩ. Lỗi do giá trị cách ly RISO phải được thêm vào các lỗi đo lường khác. Ở 400 °C/752 °F, sai số bổ sung là 0,4 °C/0,7 °F đối với 500 kΩ và 3,1°C/5,6 °F đối với cách ly 50 kΩ
Đối với cặp nhiệt điện, giới hạn phát hiện đối với “độ cách ly thấp” có thể được điều chỉnh trong khoảng từ 20 kΩ đến 200 kΩ. Lỗi được thêm vào phụ thuộc vào mối quan hệ giữa điện trở dây dẫn và điện trở cách ly. Sai số cũng phụ thuộc vào chênh lệch nhiệt độ giữa điểm đo và vị trí cách ly thấp. Trong các trường hợp sau: đo nhiệt độ 1000 °C/1832 °F, nhiệt độ môi trường 25 °C/77 °F và điện trở dây 50Ω, sẽ có sai số 1% nếu điện trở cách ly trong khu vực nhiệt độ môi trường là 5 kΩ. Điều này tương đương với 10 °C đối với loại K.
