Tổng hợp tuyến tính 3D | Total 3D Linearisation
Cho dù đó là áp suất, lưu lượng, mức, mật độ hoặc giao diện, các ứng dụng với chất khí, chất lỏng hoặc hơi nước: công nghệ đo chênh lệch áp suất (DP) phù hợp với gần như tất cả các quy trình trong khi bao quát phạm vi nhiệt độ và áp suất quy trình cực cao.
Các máy phát DP hiện đại phải có khả năng đáp ứng các yêu cầu ngày càng tăng về độ an toàn, độ tin cậy và độ ổn định lâu dài trong các quy trình công nghiệp. Đặc biệt là những thay đổi về điều kiện quy trình có thể tạo ra một thách thức khả thi đối với phép đo DP vì những thay đổi này có thể ảnh hưởng đến độ không đảm bảo đo thực tế.
Là nhà sản xuất duy nhất trên toàn thế giới, KROHNE thực hiện tuyến tính hóa 3D toàn diện, trong quá trình này sẽ nhận ra và bù đắp hiệu quả tất cả các yếu tố ảnh hưởng
Để đảm bảo hiệu suất tốt nhất trong mọi điều kiện quy trình, KROHNE thực hiện tuyến tính hóa 3D toàn diện cho mọi bộ phát DP để bù tất cả các yếu tố ảnh hưởng có thể có khi kết hợp. Điều này cung cấp phép đo chênh lệch áp suất mạnh mẽ và chính xác, ngay cả trong các điều kiện quy trình thay đổi.
1. Tế bào đo sáng tạo
2. Có ba yếu tố ảnh hưởng đến độ không đảm bảo đo của máy phát DP
- Độ tuyến tính của áp suất chênh lệch (DP)
- Hiệu ứng nhiệt độ môi trường (T)
- Hiệu ứng áp suất dòng/tĩnh (SP)
Những ảnh hưởng này có thể do thay đổi điều kiện quy trình gây ra và có thể dẫn đến kết quả đọc không chính xác do bộ phát DP gửi đến bộ điều khiển quy trình.

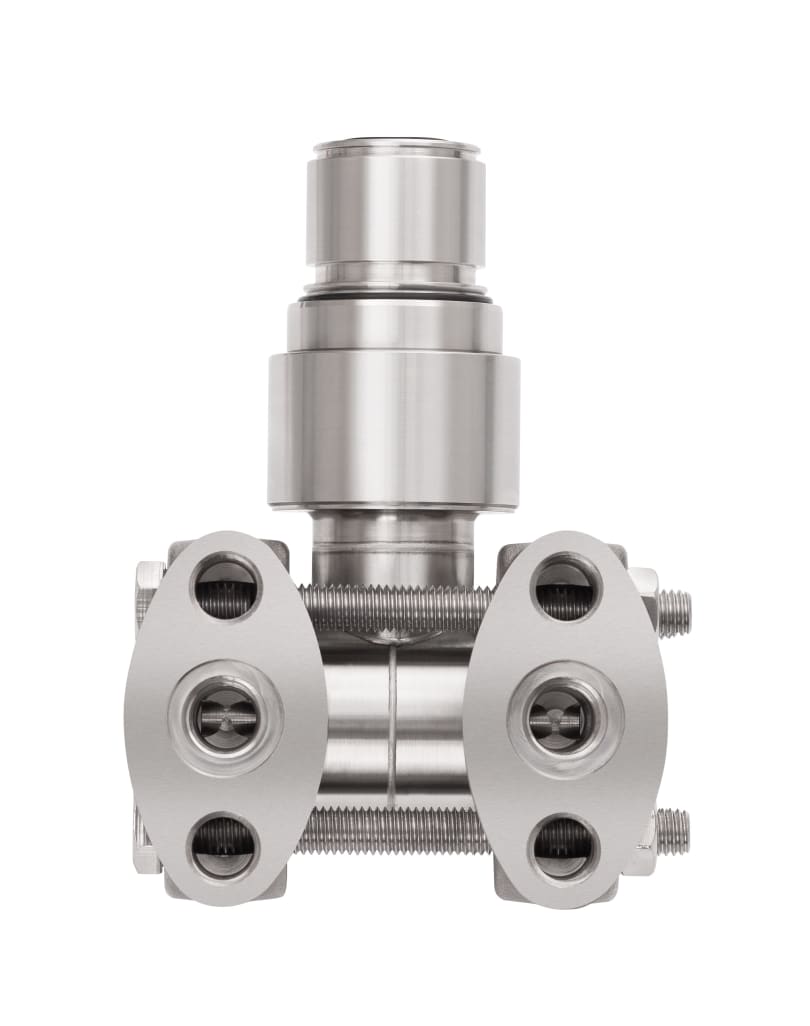

Để khắc phục điều này, KROHNE có cách tiếp cận cải tiến mới về thiết kế tế bào đo DP. Bản thân tế bào DP có kích thước cực kỳ nhỏ và do đó có trọng lượng thấp. Việc giảm các vật liệu không cần thiết đảm bảo phản ứng nhanh khi nhiệt độ môi trường thay đổi. Kích thước nhỏ làm giảm lượng thể tích chất lỏng đổ đầy để đảm bảo hiệu ứng nhiệt độ xung quanh thấp nhất có thể. Dấu chân màng nhỏ cung cấp lực diện tích nhỏ ở phạm vi áp suất tĩnh cao nhất là 400 bar/ 5.800 psi hoặc 700 bar/ 10.000 psi. Tóm lại, thiết kế ô đo kết hợp hiệu suất cao và độ tin cậy với dấu chân lắp đặt nhỏ.
3. Bù chủ động với cảm biến tích hợp
Thiết kế đổi mới không dừng lại ở bên ngoài, mà cả phần bên trong của ô đo cũng được thiết kế lại: bên cạnh cảm biến chênh lệch áp điện dựa trên silicon, một cảm biến áp suất tuyệt đối áp điện ở phía áp suất thấp và một cảm biến nhiệt độ được tích hợp trong thiết bị đo. tế bào. Cần có các cảm biến bổ sung này cho Tuyến tính hóa 3D toàn diện được thực hiện trên mọi thiết bị OPTIBAR DP được sản xuất.
Tất nhiên, các cảm biến này có thể cung cấp thêm thông tin có giá trị về quy trình, chẳng hạn như áp suất đường tĩnh hoặc về trạng thái nhiệt độ tế bào DP để duy trì các điều kiện an toàn cho người vận hành. Tất cả các giá trị cảm biến có thể được gửi qua HART, giao tiếp bus trường hoặc trên đầu ra dòng điện thứ cấp cho hệ thống điều khiển.
Tuyến tính hóa KROHNE Total 3D bắt đầu bằng việc chạy thu thập dữ liệu thô đầy đủ để đo độ không đảm bảo đối với tham chiếu đã biết trên tối thiểu 400 điểm đo riêng biệt.
Mỗi ô DP đi qua toàn bộ phạm vi hoạt động được chỉ định của nó – ví dụ:
Phạm vi áp suất chênh lệch P: -500 … +500 mbar*
Phạm vi nhiệt độ môi trường: -40…+85 °C / -40…185 °F
Áp suất đường tĩnh: 0…160 bar / 0…2320 psi

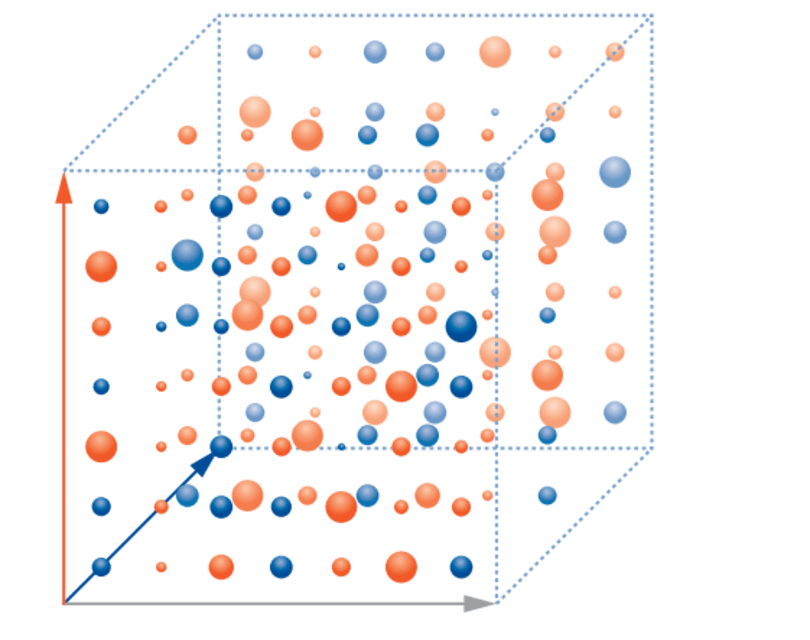

Kết quả là một ma trận ba chiều (“3D”) của các hệ số tuyến tính hóa riêng lẻ cho từng ô đo. Chúng được đặt trong một đa thức hiệu chỉnh và được tải lên thiết bị điện tử đầu cuối của ô đo. Sau lần chạy thu thập dữ liệu thô này, một lần chạy hiệu chuẩn cuối cùng được thực hiện để xác nhận rằng mỗi ô dp riêng lẻ tuân thủ các thông số kỹ thuật hiệu suất 3-sigma nghiêm ngặt của KROHNE.
Sau khi vượt qua quá trình tuyến tính hóa Total 3D, các ô đo được lắp ráp vào bộ phát OPTIBAR DP. Tất cả các bộ phận có liên quan được đánh dấu bằng mã ma trận dữ liệu để có thể truy ngược tất cả dữ liệu sản xuất và hiệu chuẩn cho từng bộ phát riêng lẻ.
Việc cài đặt điển hình của bộ phát DP tại hiện trường yêu cầu một số bước quan trọng để vận hành thử đúng cách. Sau khi máy phát được lắp đặt cơ học, thông thường, việc điều chỉnh điểm 0 được thực hiện và nhịp được hiệu chỉnh bằng bộ hiệu chuẩn áp suất trường di động. Tại các quy trình dưới áp suất tĩnh cao, máy phát phải được cách ly khỏi quy trình và được hiệu chuẩn trong các điều kiện này bởi nhân viên được đào tạo và có kinh nghiệm.
Các máy phát thông thường thường được xác minh lại tại hiện trường theo các khoảng thời gian liên tục. Với các bộ truyền áp suất vi sai tuyến tính Total 3-D của KROHNE, có thể giảm thiểu thời gian hiệu chuẩn cho quá trình chạy thử. Việc mở rộng đáng kể các khoảng thời gian Xác minh lại giúp giảm thêm tổng chi phí sở hữu. Áp suất dòng thay đổi thường xuyên không gây ra bất kỳ sự trôi dạt nào, do cảm biến áp suất tuyệt đối bên trong và toàn bộ tuyến tính hóa 3D – việc điều chỉnh lại định kỳ không còn cần thiết nữa.
