Phát hiện rò rỉ đường ống E-RTTM | E-RTTM pipeline leak detection
E-RTTM là một mô hình toán học hàng đầu để giám sát nội bộ liên tục các đường ống. Được tích hợp trong hệ thống PipePatrol của chúng tôi, nó so sánh dữ liệu đo lường từ đường ống thực tế với dữ liệu của một “đường ống ảo” mô phỏng trong thời gian thực. Nếu mô hình phát hiện sự khác biệt, phân tích chữ ký rò rỉ bằng cách sử dụng nhận dạng mẫu rò rỉ sẽ xác định xem đó là rò rỉ hay an toàn với độ chính xác vượt trội.
1. Phát hiện rò rỉ đường ống
Vận chuyển chất lỏng trong đường ống đang gia tăng trên toàn thế giới và với lý do chính đáng: đường ống là một trong những hệ thống vận chuyển an toàn nhất và tiết kiệm nhất trên các tuyến đường dài. Ở đây, rò rỉ tiềm ẩn rủi ro về an toàn: chúng xảy ra vì nhiều lý do, từ động đất, ăn mòn và hỏng hóc vật liệu cho đến việc khoan bởi kẻ trộm sản phẩm. Các hệ thống phát hiện rò rỉ đặc biệt thường được sử dụng để hạn chế những rủi ro này.
2. Lựa chọn hệ thống phù hợp
Chọn một hệ thống phát hiện rò rỉ phù hợp không phải là một nhiệm vụ dễ dàng: hệ thống phải đáp ứng nhu cầu của ứng dụng cụ thể và tuân thủ các quy định, ví dụ API 1130, API 1175, TRFL hoặc CSA Z662 Phụ lục E.
3. Từ RTTM đến E-RTTM
RTTM ("Real-Time Transient Model", tạm dịch là Mô hình thoáng qua thời gian thực. hiện là công nghệ hàng đầu cho các hệ thống phát hiện rò rỉ nội bộ. RTTM là một mô hình toán học so sánh các phép đo được thực hiện trong quá trình vận hành thực tế của một đường ống với các phép đo của "đường ống ảo" hoặc mô phỏng đường ống trên máy tính trong thời gian thực.
KROHNE đã mở rộng công nghệ RTTM sang E-RTTM để giám sát nội bộ liên tục các đường ống: E-RTTM là viết tắt của Extended RTTM, kết hợp nguyên tắc RTTM với phân tích dấu hiệu rò rỉ bằng cách sử dụng phát hiện mẫu rò rỉ.

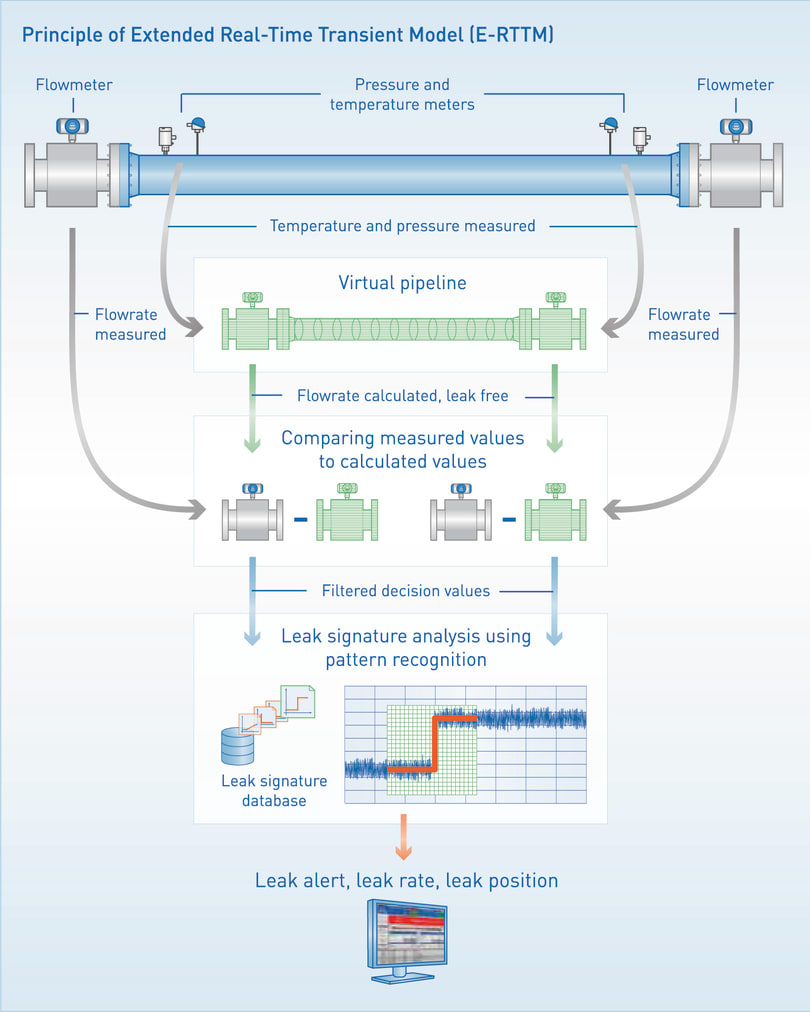

Hệ thống phát hiện rò rỉ E-RTTM tạo ra hình ảnh ảo của đường ống dựa trên dữ liệu đo được thực tế. Các giá trị đo từ các cảm biến lưu lượng, nhiệt độ và áp suất được lắp đặt ở đầu vào và đầu ra của đường ống và dọc theo đường ống ở những nơi như trạm bơm và van là rất quan trọng. Lưu lượng, áp suất, nhiệt độ và mật độ tại mỗi điểm dọc theo đường ống ảo được tính toán từ các giá trị áp suất và nhiệt độ đo được.
Mô hình so sánh các giá trị lưu lượng được tính toán với các giá trị thực tế từ đồng hồ đo lưu lượng. Nếu mô hình phát hiện sự khác biệt về dòng chảy, thì mô-đun phân tích dấu hiệu rò rỉ sẽ xác định xem đó là do lỗi thiết bị gây ra, rò rỉ dần dần hay rò rỉ đột ngột.
4. Xử lý các điều kiện vận hành đường ống thay đổi hoặc tạm thời
E-RTTM cung cấp độ nhạy cao và khả năng phát hiện rò rỉ nhanh chóng với so sánh thời gian thực các kết quả đo hiện tại với các dấu hiệu rò rỉ, được lưu trữ trong cơ sở dữ liệu. Việc so sánh các giá trị đo với các dấu hiệu rò rỉ cũng rất quan trọng đối với độ tin cậy vì nó cung cấp mức độ bảo vệ cao khỏi các báo động giả.
Các hệ thống phát hiện rò rỉ dựa trên E-RTTM có thể xử lý các điều kiện vận hành thay đổi hoặc tạm thời mà các hệ thống phát hiện rò rỉ nội bộ kém tinh vi hơn không nhận ra được. Hệ thống phát hiện rò rỉ dựa trên E-RTTM hoạt động với các giá trị động, điều này cũng ảnh hưởng đến độ bền: hệ thống có thể thích ứng tự động và rất nhanh với những thay đổi trong điều kiện vận hành như lỗi cảm biến, lỗi liên lạc, đóng van hoặc thay đổi sản phẩm trong hệ thống. đường ống dẫn.
E-RTTM là nền tảng của hệ thống phát hiện rò rỉ KROHNE PipePatrol. Nó phù hợp để giám sát các đường ống dẫn chất lỏng và khí (bao gồm khí hóa lỏng và các sản phẩm siêu tới hạn) và đáp ứng tất cả các yêu cầu của API RP 1130, API 1175, TRFL và CSA Z662 Phụ lục E.
https://krohne.com/en/technologies/e-rttm-pipeline-leak-detection
5. Tham khảo các quy định và yêu cầu
- API 1130 (American Petroleum Institute 1130) đưa ra các hướng dẫn và tiêu chuẩn về quản lý sự an toàn và bảo vệ môi trường trong hoạt động vận hành hệ thống ống dẫn dầu và khí. Nó tập trung vào việc xây dựng, vận hành, bảo dưỡng và sửa chữa các hệ thống ống dẫn.
- API 1175 (American Petroleum Institute 1175) là một tiêu chuẩn về quản lý và phản ứng khẩn cấp trong trường hợp sự cố và tai nạn trong ngành dầu khí. Nó đặt ra các yêu cầu về kế hoạch ứng phó sự cố, đào tạo nhân viên, thông báo công khai và phản hồi nhanh chóng trong các tình huống khẩn cấp.
- TRFL (Transmission Reliability Functional Leader) là một văn bản hướng dẫn về quản lý và vận hành an toàn hệ thống truyền tải điện. Nó định rõ các quy định và tiêu chuẩn cho việc kiểm soát, duy trì và nâng cao độ tin cậy của hệ thống truyền tải điện.
- CSA Z662 Phụ lục E (Canadian Standards Association Z662 Appendix E) là một phụ lục của tiêu chuẩn CSA Z662 về an toàn và bảo mật của hệ thống ống dẫn dầu và khí. Phụ lục E cung cấp hướng dẫn chi tiết về xác định và xử lý các sự cố, phòng ngừa tai nạn và bảo vệ môi trường trong quá trình vận hành hệ thống ống dẫn.
Tuân thủ các quy định này đảm bảo rằng các hoạt động trong ngành dầu khí và hệ thống ống dẫn được thực hiện theo cách an toàn, bảo vệ môi trường và tuân thủ các tiêu chuẩn chất lượng. Điều này đảm bảo sự an toàn cho nhân viên, cộng đồng và môi trường, đồng thời duy trì sự tin cậy và hiệu quả của hệ thống.
-----------------------------------------
