6. Vận hành

6.1. Hiển thị và các thành phần vận hành

Bộ chuyển đổi tín hiệu IFC 070 có một màn hình hiển thị và hai phím quang học. Các phím quang học có thể được sử dụng để thay đổi các hiển thị và truy cập menu.

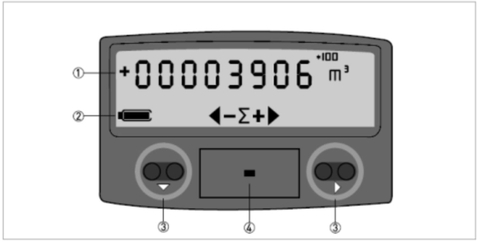

Hình 6-1: Hiển thị và các thành phần vận hành

1. Giá trị số đếm tổng hoặc lưu lượng.

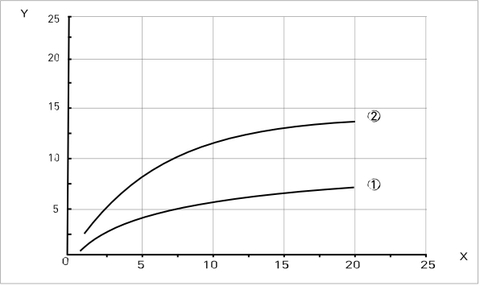

2. Thông tin trạng thái bao gồm tình trạng pin, hướng dòng chảy và cài đặt đếm tổng
3. Phím quang học ▼và ► để điều hướng vào menu và cho các tùy chọn hiển thị
4. Nút đặt lại 'Reset' chỉ có thể truy cập sau khi tháo nắp.

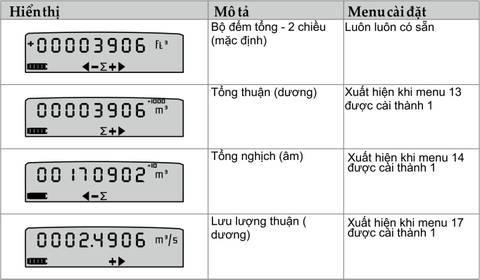

6.1.1 Hiển thị số tổng và lưu lượng trên mặt hiển thị

• Tùy thuộc vào cài đặt, màn hình hiển thị bộ đếm tổng và tùy chọn tổng dương và tổng âm cũng như lưu lượng dòng chảy. Ngoài ra, màn hình còn hiển thị đơn vị đo lường, hướng của dòng chảy, và lựa chọn giữa hiển thị theo dấu thập phân hoặc giá trị số nhân.
• Nhấn nút quang bên trái ▼trong 1 giây để chuyển qua nội dung hiển thị khác.
• Để nguyên không chạm phím quang, để giữ màn hình hiện tại.
• Nếu đồng hồ đo được cài chết độ AMR, hiển thị sẽ luôn tự chuyển về màn hình bộ đếm tổng.

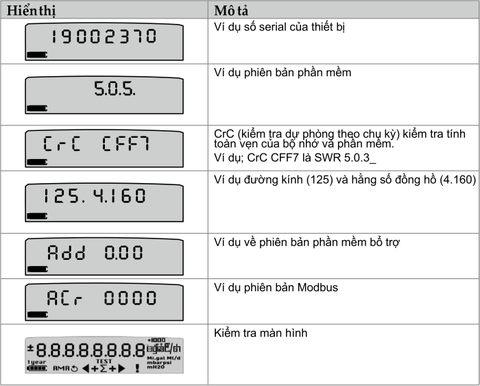

6.1.2  Hiển thị phiên bản phần mềm, đường kính, hằng số đo và hiển thị kiểm tra trên mặt hiện thị

• Nhấn nút quang bên phải ►trong 1 giây để chuyển qua nội dung hiển thị khác như: số serial, phiên bản phần mềm, kiểm tra tính toàn vẹn của bộ nhớ và phần mềm, đường kính và hằng số đồng hồ, phiên bản phần mềm bổ trợ, phiên bản Modbus, Kiểm tra màn hình.
• Để yên không chạm vào bất cứ nút quang nào một thời gian để trở lại hiển thị chính.

6.1.3 Thông tin trạng thái trên mặt hiển thị

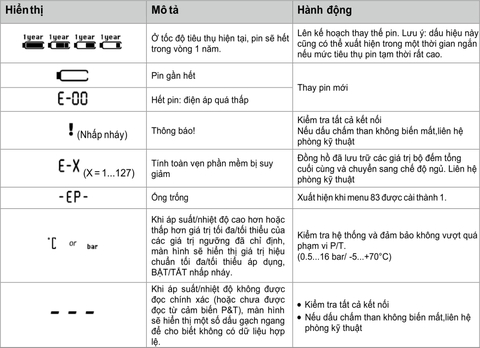

Lỗi và thông báo:

6.2. KIỂM SOÁT TRUY CẬP

Quyền truy cập vào phần cứng và phần mềm của Waterflux 3070 có thể bị hạn chế hoặc khóa để ngăn chặn sự can thiệp của những người không được phép. Khóa phần cứng bằng tem niêm phong, truy cập menu để vào các tham số liên quan đến đo lường thương mại có thể khóa bằng phần mềm.

Có 3 cấp độ truy cập vào menu:

6.2.1 Chỉ truy cập menu dịch vụ

• Khi quyền truy cập menu bị khóa, vẫn có thể truy cập vào menu dịch vụ bằng một jumper bên trong bộ chuyển đổi tín hiệu.
• Menu dịch vụ cho phép truy cập vào các mục không liên quan đến liên quan đến pháp lý đo lường.
• Cẩn thận để không vô tình làm vỡ các tem niêm phong đo lường trong khi di chuyển jumper. Phá vỡ niêm phong đo lường có thể có nghĩa là đồng hồ cần được kiểm định lại.

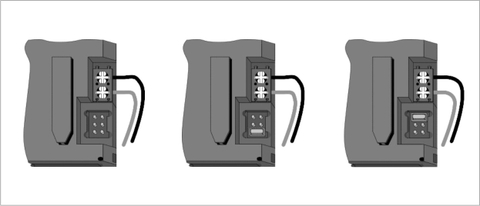

1. Không có jumper, truy cập menu bị khóa.
2. Jumper được cài để truy cập vào menu dịch vụ.
3. Vị trí lưu trữ jumper. Menu truy cập bị khóa.

6.2.2 Đặt lại quyền truy cập đầy đủ vào menu

Khi menu bị khóa, để bật lại quyền truy cập lần nữa, vui lòng làm theo các bước như hình bên dưới:

• Tháo nắp và sử dụng một tuốc nơ vít nhỏ để nhấn nút đặt lại.
• Nhấn nút đặt lại 1 và sau đó nhấn giữ liên tục cả 2 nút quang trong vòng 6 giây 2.
• Màn hình sẽ tự động chuyển qua menu số 1.
• Để thay đổi cài đặt của menu số 1 từ 1 sang 0.

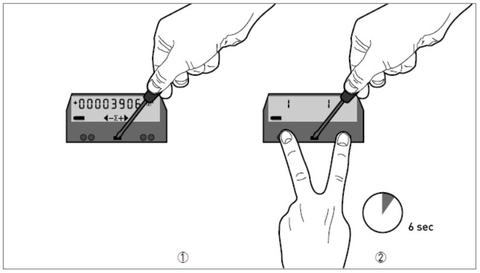

Hình 6-6: Thay đổi cài đặt kiểm soát truy cập.

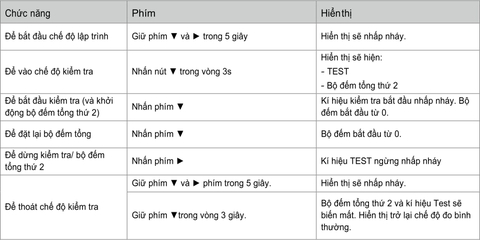

6.3 MENU

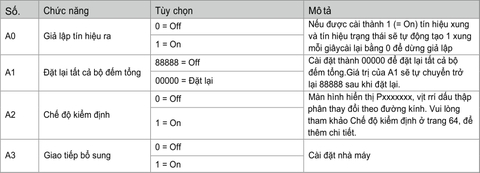

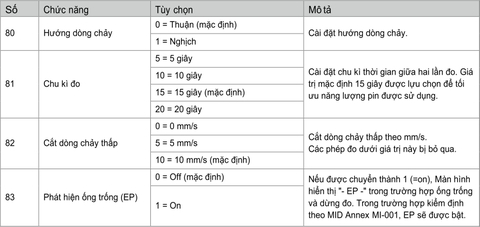

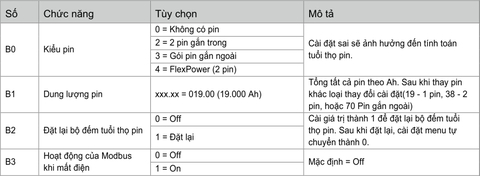

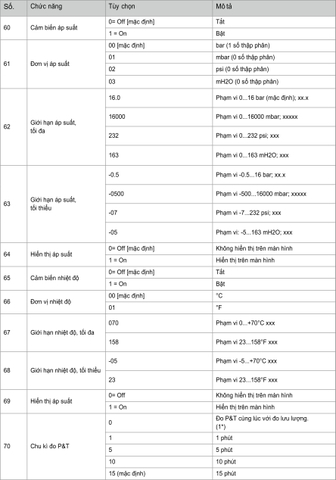

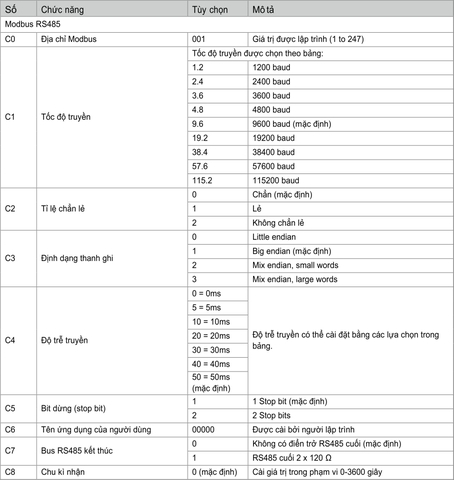

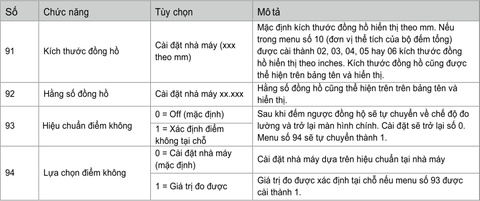

6.3.1 Xem hoặc thay đổi cài đặt menu

Để điều hướng hoặc thay đổi cài đặt menu, làm theo các bước sau:

6.3.2 Kiểm soát truy cập

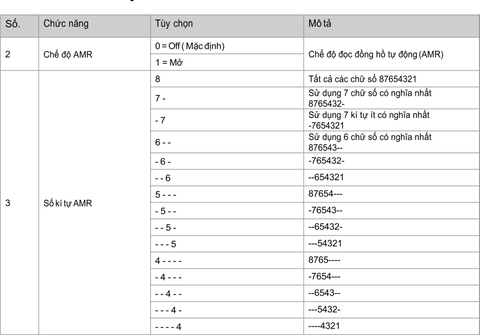

6.3.3 Chế độ đọc đồng hồ tự động (AMR)

• Chế độ AMR cung cấp một tùy chọn để đọc hiển thị như tín hiệu xung ra (ví dụ. ví dụ sử dụng một số chữ số nhất định của giá trị đếm số tổng).
• Trong chế độ đọc đồng hồ tự động (AMR) các cài đặt bị ảnh hưởng: Menu số 10 (bộ đếm tổng: đơn vị của thể tích) không thể được đặt thành lít hoặc acre-inch và Menu số 15 (Lưu lượng: đơn vị của lưu lượng / thời gian) không thể cài thành lít mỗi giây hoặc cre-inch mỗi ngày.

6.3.4 Các bộ đếm tổng và lưu lượng

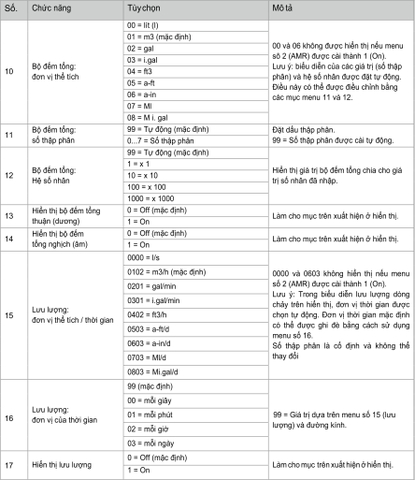

• Có thể cài đặt các tùy chọn:
  • Đơn vị lưu lượng hoặc thời gian.
  • Độ chính xác của bộ đếm tổng.
  • Giá trị số nhân.
  • Hiển thị bộ đếm tổng thuận và nghịch và lưu lượng
• Giá trị bộ đếm tổng có thể được lập trình để hiển thị độ chính xác cao hơn với dấu thập phân (menu số 11). Giá trị số nhân cho phép hiển thị thể tích hơn 8 số thập phân (menu số 12). Nếu một số nhân được chọn, giá trị số nhân được hiển thị ở góc trên cùng bên phải của hiển thị. Giá trị trên màn hình phải được nhân với hệ số 10, 100 hoặc 1000 để có được giá trị số tổng chính xác. Dấu chấm thập phân và giá trị hệ số nhân không khả dụng cho lưu lượng dòng chảy.
• Cài đặt mặc định cho số thập phân và giá trị nhân là 99. Số thập và hệ số nhân được cài tự động bằng phần mềm, dựa trên các điều kiện sau:
  • Kích thước đồng hồ và đơn vị đo.
  • Thời gian để tràn hiển thị số tổng lưu lượng là tối thiểu 6 năm tại lưu tốc 3 m/s.
  • Số phần thập phân càng nhiều càng tốt.
  • Hệ số nhân (*10, *100, or *1000) chỉ có thể được sử dụng nếu số thập phân bằng không.

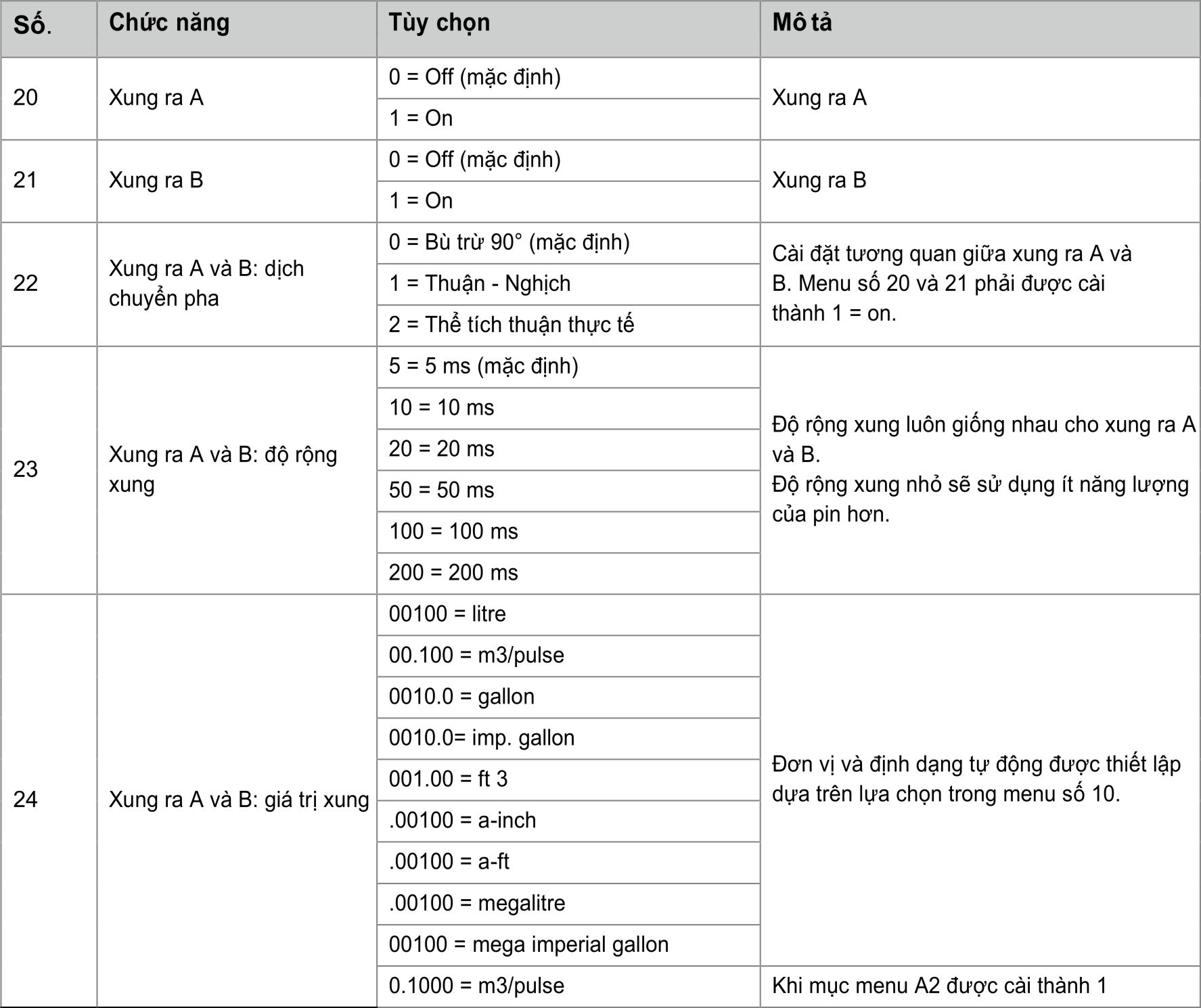

6.3.5 Tín hiệu xung

• Mặc định luôn có 2 tín hiệu xung A và B. Tín hiệu trạng thái 1 có thể sử dụng như một xung ra C thứ 3.

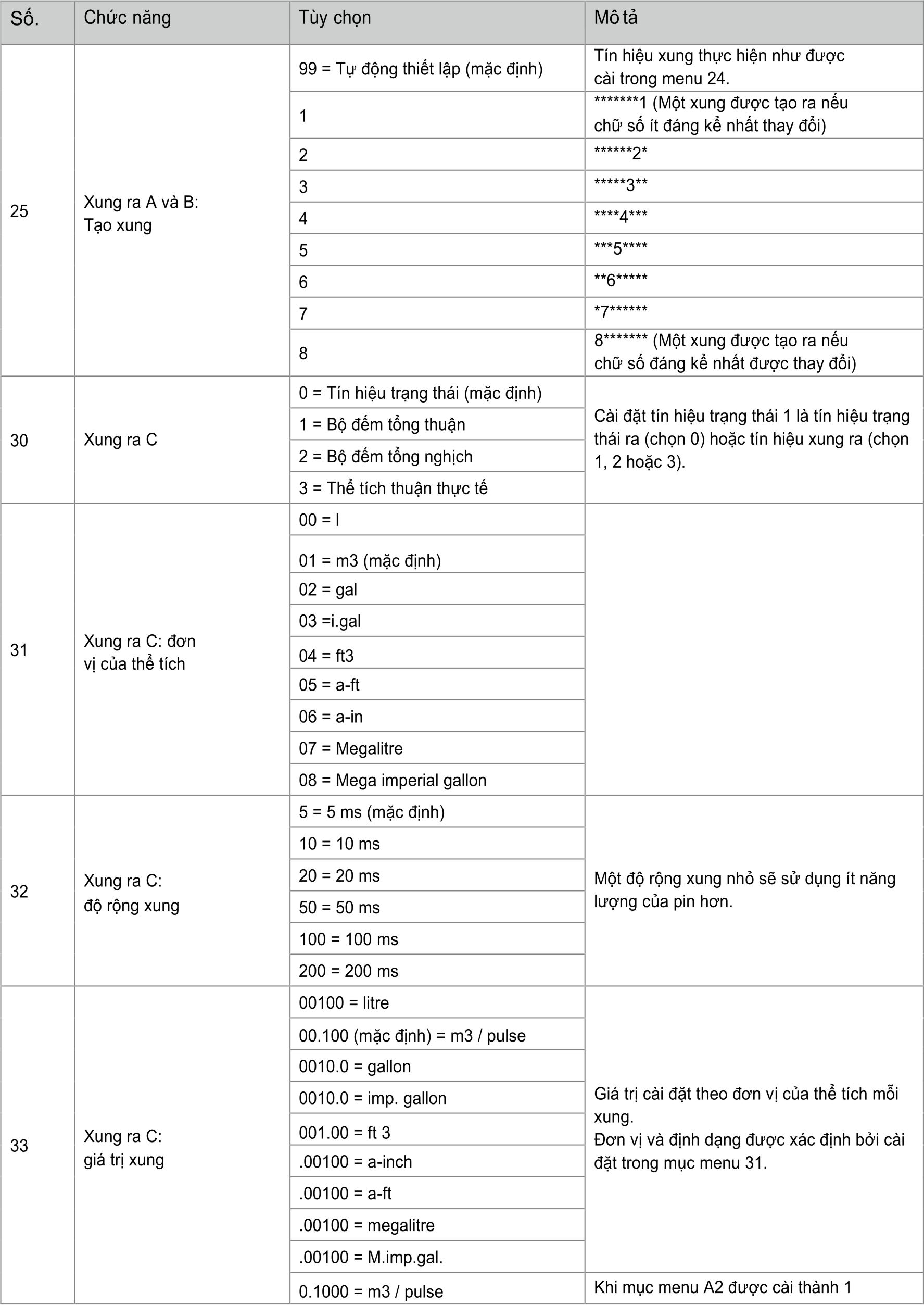

• Tương quan giữa xung ra A và B có thể cài đặt trong menu số 22 theo các cài đặt sẵn có:

Xung ra A và B; bù trừ 90° (giá trị mặc định):

• Có sự dịch chuyển pha bù trừ 90° giữa xung ra A và B. Xung ra A và B cho cùng một số lượng xung, nhưng xung ra B bị dịch chuyển một nửa độ rộng xung trong khoảng thời gian. Trong trường hợp lưu lượng thuận, xung  B chạy sau xung A. Trong trường hợp lưu lượng nghịch, xung A chạy sau xung B.

Xung ra A và B; Thuận - Nghịch

• Xung A tương ứng thể tích thuận và xung B tương ứng thể tích nghịch chạy qua đồng hồ.
• Để tính thể tích thực tế bằng với bộ đếm tổng trên hiển thị, cần lấy xung A trừ đi xung B.

Xung ra A và B; thể tích thuận thực tế

• Xung A và B có cùng một số lượng xung, nhưng xung B bị dịch chuyển một nữa độ rộng xung trong khoảng thời gian. Xung B luôn chạy sau xung A.
• Trong trường hợp lưu lượng thuận, xung A và B tương ứng thể tích thuận đi qua đồng hồ. Trong trường hợp lưu lượng nghịch, xung ra A và B chỉ bắt đầu trả xung trở lại sau khi bộ đếm tổng đạt được thể tích thực tối đa trước đó.
• Trong trường hợp sử dụng chế độ thể tích thuận thực thế bộ đếm tổng trên hiển thị có thể tạm thời khác với thể tích thực cho bởi xung ra A và B.
