WATERFLUX 3070 F là gì? Giải thích ký hiệu F và C trên KROHNE WATERFLUX 3070
WATERFLUX 3070 F là phiên bản remote của đồng hồ điện từ KROHNE, trong đó converter được gắn tách rời khỏi sensor. Ngược lại, WATERFLUX 3070 C là bản compact với converter gắn trực tiếp trên sensor. Ký hiệu này được thể hiện ngay trong type designation trên nameplate.
Khi làm việc với hồ sơ kỹ thuật, hồ sơ thầu hoặc nameplate của đồng hồ KROHNE WATERFLUX 3070, nhiều kỹ sư và cán bộ mua hàng gặp câu hỏi: chữ "F" trong WATERFLUX 3070 F nghĩa là gì? Nó khác gì với WATERFLUX 3070 C? Và làm sao chứng minh ý nghĩa này từ tài liệu chính hãng?
Bài viết này giải thích rõ ký hiệu type designation trên đồng hồ nước điện từ KROHNE WATERFLUX 3070, dẫn chứng trực tiếp từ certificate, manual và nameplate chính hãng — để bạn có cơ sở trình bày trong hồ sơ kỹ thuật hoặc giải trình với lãnh đạo, đơn vị thẩm định.
Bài viết liên quan: Tìm hiểu tổng quan về Đồng hồ đo lưu lượng điện từ WATERFLUX 3070 dùng pin KROHNE — bài viết chi tiết về thông số kỹ thuật, ứng dụng và ưu điểm của WATERFLUX 3070 trong ngành cấp nước.
1. Kết luận ngắn gọn: F = Field/Remote, C = Compact
Trong hệ thống đặt tên sản phẩm của KROHNE, ký hiệu ngay sau tên sản phẩm cho biết kiểu lắp đặt converter (bộ chuyển đổi tín hiệu) so với sensor (cảm biến đo lưu lượng).
| Ký hiệu | Ý nghĩa | Cấu hình thực tế |
|---|---|---|
| F | Field / Remote | Sensor WATERFLUX 3000F có connection box inox trên đầu. Converter IFC 070F gắn tách rời, nối với sensor bằng cáp chuyên dụng. |
| C | Compact | Converter IFC 070 gắn trực tiếp lên sensor WATERFLUX 3000, tạo thành một cụm liền khối. |
Nói đơn giản:
- WATERFLUX 3070 C = đồng hồ liền khối (converter nằm trên đầu sensor).
- WATERFLUX 3070 F = đồng hồ tách rời (converter gắn xa sensor, thường treo tường hoặc cột gần hố van).
Quy ước này không chỉ áp dụng cho WATERFLUX mà còn thống nhất trên toàn bộ các dòng KROHNE: OPTIFLUX, ENVIROMAG, WATERFLUX — và được ghi nhận trong các chứng nhận quốc tế MID, CSA, NSF.
2. Tại sao cần phân biệt bản F và bản C?
Câu hỏi này không chỉ mang tính lý thuyết. Trong thực tế ngành nước Việt Nam, việc xác định đúng phiên bản F hay C ảnh hưởng trực tiếp đến:
Thiết kế lắp đặt: Bản C chỉ cần lắp đồng hồ vào tuyến ống, không cần kéo cáp. Bản F cần bố trí vị trí treo converter, kéo cáp sensor, chọn wall holder phù hợp.
Điều kiện môi trường: Tại vị trí hố van sâu, ngập nước liên tục, bản F cho phép đặt converter phía trên mực nước ngập (gần nắp hố) trong khi sensor IP68 chìm dưới nước. Bản C nếu ngập thì toàn bộ converter cũng ngập theo.
Đọc chỉ số và vận hành: Bản F linh hoạt hơn khi cần đặt màn hình hiển thị ở vị trí dễ đọc (gần nắp hố, trên tường phòng kỹ thuật). Bản C đọc tại chỗ, phù hợp khi vị trí lắp dễ tiếp cận.
Hồ sơ kỹ thuật và thẩm định: Trong HSMT/HSDT, order code và nameplate phải ghi đúng F hoặc C. Sai ký hiệu có thể dẫn đến không khớp hồ sơ nghiệm thu.
3. Dẫn chứng từ hồ sơ chính hãng KROHNE
3.1. Chứng nhận đo lường MID MI-001 — Product Certificate K85249/05
Đây là chứng nhận đo lường pháp lý châu Âu (Measuring Instruments Directive), do NMi (cơ quan đo lường quốc gia Hà Lan) cấp cho KROHNE.
Trong certificate K85249/05, KROHNE ghi rõ hai phiên bản WATERFLUX 3070:
- WATERFLUX 3070 C — bản compact.
- WATERFLUX 3070 F (WATERFLUX 3000F + IFC 070F) — bản field/remote.
Điểm quan trọng: chữ F được KROHNE ghi kèm giải thích cấu hình cụ thể — sensor WATERFLUX 3000F kết hợp converter IFC 070F. Cả sensor và converter đều mang ký hiệu F, cho thấy đây là cấu hình field/remote xuyên suốt.
Certificate này cũng liệt kê các dải DN, Q3, R tương ứng cho từng phiên bản, là cơ sở pháp lý khi sử dụng WATERFLUX 3070 cho đo giao nhận (custody transfer) hoặc đo pháp lý (legal metrology).
3.2. Chứng nhận an toàn CSA — Certificate 80032206
Chứng nhận CSA (Canada/Bắc Mỹ) là tài liệu rõ ràng nhất giải thích quy ước đặt tên KROHNE, vì nó liệt kê toàn bộ dòng sản phẩm kèm mô tả:
- OPTIFLUX x000 F = "remote sensor with connection box mounted on top" — sensor dạng remote.
- OPTIFLUX x100 C = "compact IFC 100 converter mounted directly to OPTIFLUX x000F" — converter gắn trực tiếp.
- WATERFLUX 3000 = "remote sensor with connection box mounted on top" — cùng quy ước cho sensor WATERFLUX.
Từ CSA certificate, kết luận rõ ràng: F luôn chỉ Field/Remote (sensor có connection box, converter gắn tách rời) và C luôn chỉ Compact (converter gắn liền sensor). Quy ước này áp dụng xuyên suốt cho OPTIFLUX, WATERFLUX và ENVIROMAG.
3.3. Manual WATERFLUX 3070 — Mục 2.2 Device Description
Manual chính hãng WATERFLUX 3070 (mã: 4004999703, R03, 03/2022) mô tả tại mục 2.2:
- Compact version: signal converter gắn trực tiếp lên measuring sensor, vỏ polycarbonate IP68.
- Remote version: measuring sensor có stainless steel connection box + signal converter đặt riêng trong vỏ polycarbonate remote.

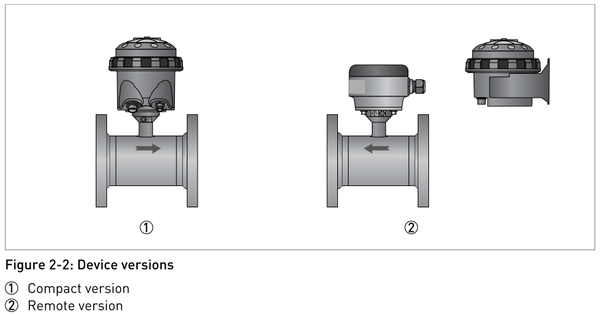

Hình minh họa Figure 2-2 trong manual thể hiện rõ hai phiên bản cạnh nhau, giúp nhận diện trực quan.
Hình ảnh: Figure 2-2 Device versions từ manual WATERFLUX 3070

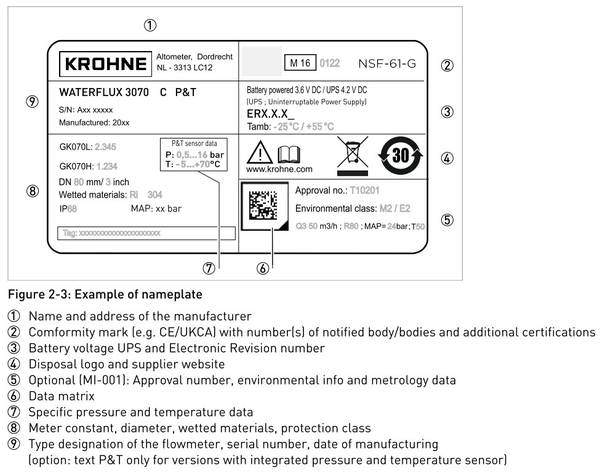

3.4. Nameplate (nhãn máy) — Mục 2.3 Manual
Tại mục 2.3, manual đưa ra ví dụ nameplate với type designation ở vị trí ⑨. Ví dụ trên nameplate ghi:
WATERFLUX 3070 C P&T
Trong đó:
- WATERFLUX 3070 = tên sản phẩm.
- C = Compact — converter gắn liền sensor.
- P&T = có tích hợp cảm biến áp suất và nhiệt độ (Pressure & Temperature).
Nếu là phiên bản remote, nameplate sẽ ghi: WATERFLUX 3070 F hoặc WATERFLUX 3070 F P&T.
Đây chính là cách nhanh nhất để xác minh phiên bản thiết bị: đọc type designation trên nameplate.
Hình ảnh: Figure 2-3 Nameplate example từ manual WATERFLUX 3070
3.5. Chứng nhận nước uống NSF/ANSI 61
Trong danh sách sản phẩm đạt chứng nhận NSF/ANSI 61 (Drinking Water System Components — Health Effects), KROHNE đăng ký riêng biệt theo từng phiên bản:
| Trade Designation (NSF) | Phiên bản |
|---|---|
| Waterflux 3070 C (IP68) | Compact — converter gắn liền sensor |
| Waterflux 3000 F | Sensor remote — dùng trong cấu hình WATERFLUX 3070 F |
| Waterflux 3000 F (IP68) | Sensor remote IP68 — chịu ngập nước |
Điều này khẳng định thêm: KROHNE phân loại và chứng nhận riêng cho bản C và bản F ngay từ cấp quốc tế.
4. Bảng tóm tắt tất cả phiên bản WATERFLUX 3070
| Type Designation | Ký hiệu | Sensor | Converter |
|---|---|---|---|
| WATERFLUX 3070 C | C = Compact | WATERFLUX 3000 | IFC 070 gắn trực tiếp lên sensor |
| WATERFLUX 3070 F | F = Field/Remote | WATERFLUX 3000F (có connection box inox) | IFC 070F gắn tách rời (wall mount / remote) |
| WATERFLUX 3070 C P&T | Compact + P&T | WATERFLUX 3000 có P&T sensor (DN50–200) | IFC 070 gắn trực tiếp |
| WATERFLUX 3070 F P&T | Remote + P&T | WATERFLUX 3000F có P&T sensor (DN50–200) | IFC 070F gắn tách rời |
Lưu ý: Tùy chọn P&T (Pressure & Temperature) chỉ khả dụng cho DN50 đến DN200. Tùy chọn này đặc biệt hữu ích cho các ứng dụng DMA/NRW, giúp đo đồng thời lưu lượng, áp suất và nhiệt độ bằng một thiết bị duy nhất.
5. Khi nào chọn bản F (Remote), khi nào chọn bản C (Compact)?
Việc chọn F hay C phụ thuộc vào điều kiện lắp đặt thực tế tại hiện trường:
Chọn WATERFLUX 3070 C (Compact) khi:
- Vị trí lắp dễ tiếp cận, có thể đọc chỉ số trực tiếp trên đồng hồ.
- Hố van hoặc phòng kỹ thuật không bị ngập liên tục.
- Không cần tách converter ra xa sensor.
- Muốn đơn giản hóa lắp đặt — chỉ cần lắp 1 cụm liền, không kéo cáp.
Chọn WATERFLUX 3070 F (Remote) khi:
- Hố van sâu, ngập nước liên tục hoặc khó tiếp cận — converter cần đặt phía trên mực ngập, gần nắp hố.
- Cần đặt màn hình hiển thị ở vị trí thuận tiện cho vận hành viên đọc chỉ số (treo tường, cột phía trên).
- Sensor chôn ngầm hoặc đặt dưới đất, converter cần ở vị trí khác.
- Kết hợp với datalogger/telemetry gắn tại vị trí converter.
Cả hai phiên bản đều có chung nền tảng sensor WATERFLUX 3000 với ống đo tiết diện chữ nhật (rectangular and reduced cross-section measuring tube) và converter IFC 070 — chỉ khác kiểu lắp đặt.
6. Cách đọc type designation trên nameplate WATERFLUX 3070
Khi nhận hàng hoặc nghiệm thu, bạn có thể xác minh phiên bản bằng cách đọc vị trí ⑨ trên nameplate:
Cấu trúc type designation:
WATERFLUX 3070 [C hoặc F] [P&T nếu có]
↓ ↓ ↓
Tên sản phẩm Phiên bản Tùy chọn
Ví dụ thực tế:
WATERFLUX 3070 C→ Compact, không có cảm biến áp suất/nhiệt độ.WATERFLUX 3070 F P&T→ Remote, có tích hợp cảm biến áp suất và nhiệt độ.WATERFLUX 3070 C P&T→ Compact, có P&T.
Ngoài type designation, nameplate còn cung cấp thông tin: DN, wetted materials, IP rating, meter constant, áp suất/nhiệt độ làm việc, serial number và ngày sản xuất.
7. Hình ảnh thực tế Nameplate Waterflux 3070

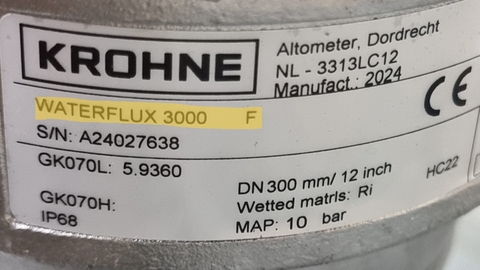

Hình ảnh: Ký hiệu ‘F’ sau chữ ‘Waterflux 3000’ – Trên sensor của Waterflux 3070

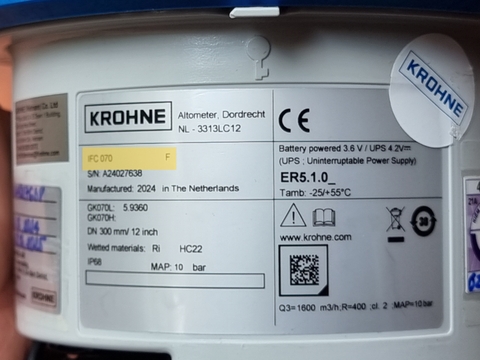

Hình ảnh: Ký hiệu ‘F’ sau chữ ‘IFC 070’ – Trên converter của Waterflux 3070
8. Tài liệu tham chiếu
Nếu bạn cần dẫn chứng cho hồ sơ kỹ thuật, báo cáo thẩm định hoặc giải trình, có thể tham chiếu các tài liệu sau:
| TT | Tài liệu | Mã / Số hiệu |
|---|---|---|
| 1 | Product Certificate MID MI-001 | K85249/05, NMi |
| 2 | CSA Safety Certificate | Certificate 80032206 |
| 3 | Manual WATERFLUX 3070 | 4004999703 – MA WATERFLUX 3070 – R03 en, 03/2022 |
| 4 | Technical Datasheet WATERFLUX 3070 | 4005198103 – TD WATERFLUX 3070 – R03 en, 03/2022 |
| 5 | NSF/ANSI 61 Product Listing | Company 0K810 — Krohne Altometer, Dordrecht |
Câu hỏi thường gặp (FAQ)
Chữ F trong WATERFLUX 3070 F có phải là "Flange" không?
Không. Chữ F trong WATERFLUX 3070 F là viết tắt của Field hoặc Remote — chỉ phiên bản converter gắn tách rời sensor. Tất cả WATERFLUX 3070 (cả bản F và C) đều dùng kết nối mặt bích (flange), không có bản wafer.
WATERFLUX 3070 C và WATERFLUX 3070 F có cùng độ chính xác không?
Cả hai phiên bản sử dụng cùng sensor WATERFLUX 3000 và converter IFC 070, nên thông số đo lường (accuracy, dải đo, OIML R49 class) là tương đương khi cùng DN và cấu hình. Sự khác biệt chỉ ở kiểu lắp đặt converter.
Bản nào phù hợp cho DMA hố van ngập nước?
Đối với hố van có nguy cơ ngập liên tục, KROHNE khuyến nghị sử dụng WATERFLUX 3070 F (remote): sensor IP68 chìm dưới nước, converter remote IP68 gắn phía trên gần nắp hố hoặc trên tường. Điều này giúp bảo vệ converter, dễ đọc chỉ số và thuận tiện kết nối datalogger/telemetry.
P&T là gì trên nameplate WATERFLUX 3070?
P&T = Pressure & Temperature — tùy chọn tích hợp cảm biến áp suất và nhiệt độ trong sensor WATERFLUX 3000, khả dụng cho DN50 đến DN200. Rất hữu ích cho ứng dụng DMA/NRW khi cần đo đồng thời lưu lượng, áp suất và nhiệt độ bằng một thiết bị.
Quy ước F và C có áp dụng cho OPTIFLUX 2300 không?
Có. OPTIFLUX 2300 F = OPTIFLUX 2000F (sensor remote) + IFC 300F (converter remote). OPTIFLUX 2300 C = sensor + converter compact. Quy ước này thống nhất toàn bộ dòng KROHNE.
